ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GS36VVWEW SIEMENS

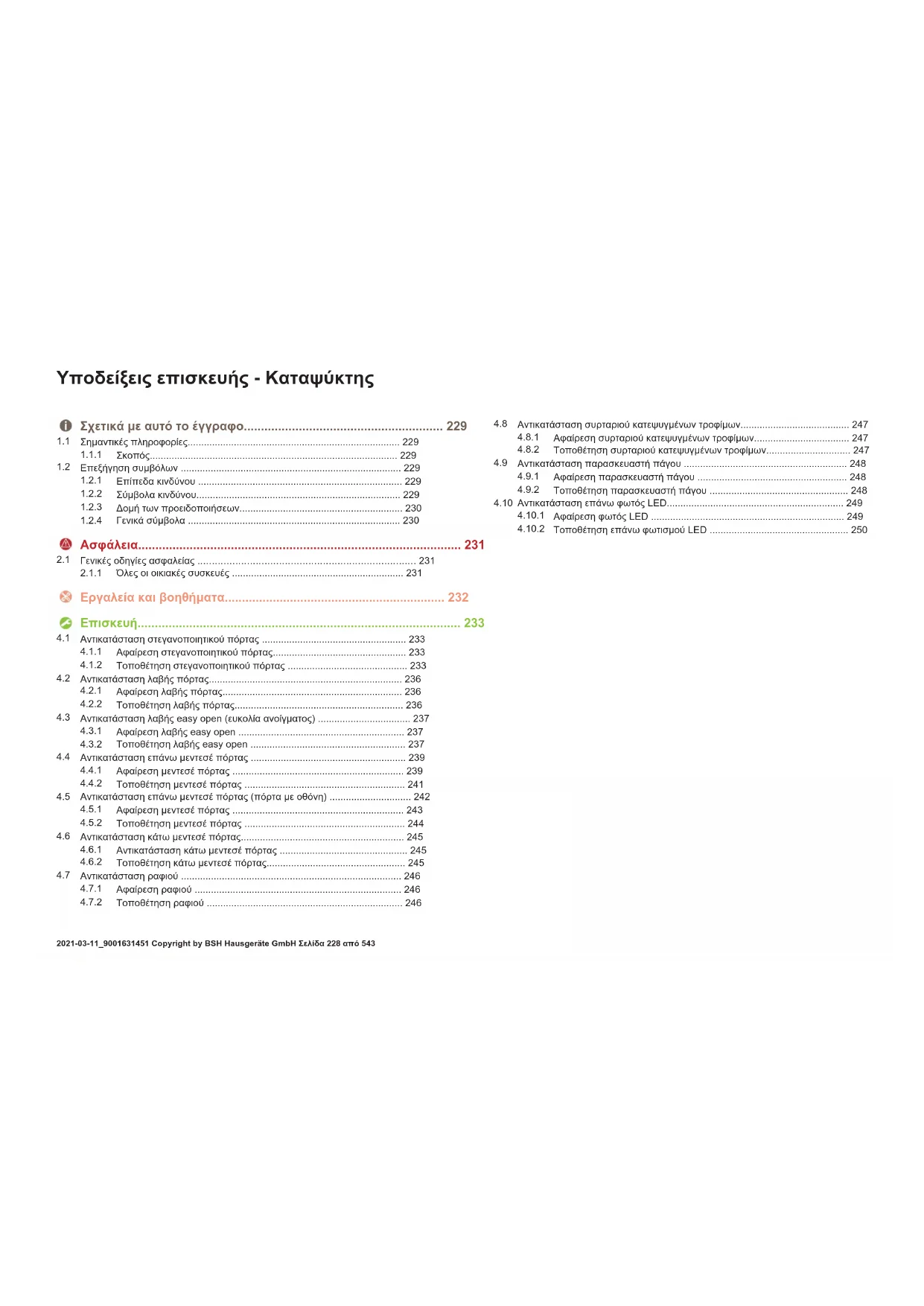

Υποδείξεις επισκευής - Καταψύκτης

i Σχετικά με αυτό το έγγραφο.... 229

1.1 Σημαντικές πληροφορίες 229

1.1.1 Σκοπός 229

1.2 Επεξήγηση συμβόλων 229

1.2.1 Επίπεδα κινδύνου 229

1.2.2 Σύμβολα κινδύνου.... 229

1.2.3 Δομή των προειδοποιήσεων 230

1.2.4 Γενικά σύμβολα 230

Ασφάλεια.... 231

2.1 Γενικές οδηγίες ασφαλείας 231

2.1.1 Όλες οι οικιακές συσκευές 231

Εργαλεία και βοηθήματα.... 232

Επισκευή 233

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 233

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 233

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 233

4.2 Αντικατάσταση λαβής πόρτας.... 236

4.2.1 Αφαίρεση λαβής πόρτας 236

4.2.2 Τοποθέτηση λαβής πόρτας 236

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος) 237

4.3.1 Αφαίρεση λαβής easy open 237

4.3.2 Τοποθέτηση λαβής easy open 237

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας 239

4.4.1 Αφαίρεση μεντεσέ πόρτας 239

4.4.2 Τοποθέτηση μεντεσέ πόρτας 241

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 242

4.5.1 Αφαίρεση μεντεσέ πόρτας 243

4.5.2 Τοποθέτηση μεντεσέ πόρτας 244

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 245

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας 245

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας.... 245

4.7 Αντικατάσταση ραφιού 246

4.7.1 Αφαίρεση ραφιού 246

4.7.2 Τοποθέτηση ραφιού 246

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 247

4.9 Αντικατάσταση παρασκευαστή πάγου 248

4.9.1 Αφαίρεση παρασκευαστή πάγου 248

4.9.2 Τοποθέτηση παρασκευαστή πάγου 248

4.10 Αντικατάσταση επάνω φωτός LED.... 249

4.10.1 Αφαίρεση φωτός LED 249

4.10.2 Τοποθέτηση επάνω φωτισμού LED 250

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

	Υμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
		Ταυτοποίηση απαραίτητων προϋποθέσεων
		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
		Ταυτοποίηση αποτελέσματος
[Evapξη]	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός κωδικού	ανταλλακτικού
Κατάσταση	Ταυτοποίηση εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Κατσαβίδι PhillipsPH2
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπτίδα	2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou véou steyavontoinikóó pórtas μπορεί va atoklívei elaφwós antó to páxos tou palaiou steyavontoinikóó pórtas. Autó dev θα etηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη leitoupyia.
	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές opτές πλευρικά στο steyavontoinikó της pórtas είναι leitoupyikές (απαραίτητες για τον αερισμό). Dev είναι kataσκευαστικά ελατώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

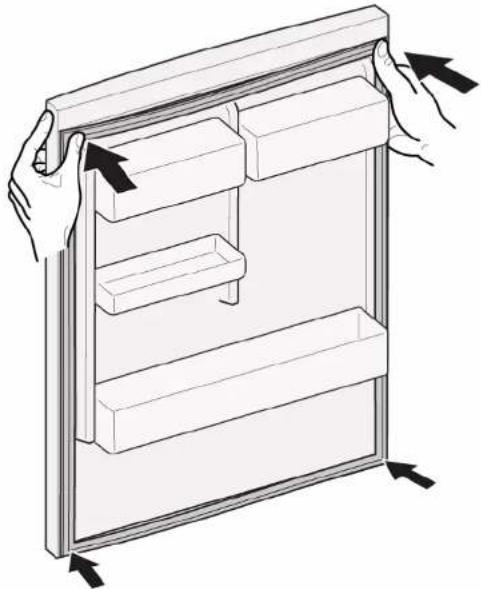

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

4.2.2 Τοποθέτηση λαβής πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος)

Ειδικά βοηθητικά μέσα:

Κατσαβίδι Phillips PH2

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση λαβής easy open

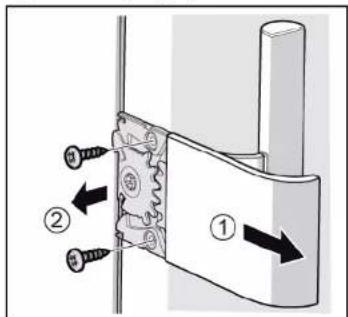

1. Αφαιρέστε το κάλυμμα της λαβής easy open (1).

2. Ξεβιδώστε δύο βίδες (2).

Η λαβή easy open έχει αφαιρεθεί.

4.3.2 Τοποθέτηση λαβής easy open

Ο μηχανισμός λαβής easy open πρέπει να έχει ρυθμιστεί σωστά πριν από την εγκατάσταση. Η σωστή τοποθέτηση της ωστήριας ράβδου (1), των οδοντωτών τυμμάτων (2) και (3), του ελατηρίου (4) και του τερματικού στοπ (5) για την τοποθέτηση στην αριστερή πλευρά της πόρτας εμφανίζεται στην εικόνα.

i

Η τοποθέτηση των επιμέρους στοιχείων της λαβής easy open για την τοποθέτηση στη δεξιά πλευρά της πόρτας περιγράφεται στο έγγραφο "Οδηγίες συναρμολόγησης".

Επισκευή

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.4.1 Αφαίρεση μεντεσέ πόρτας

Επισκευή

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

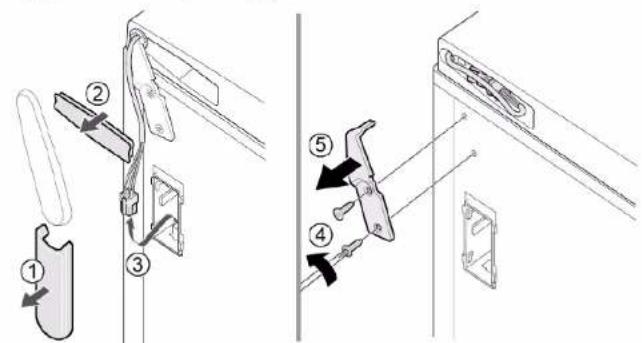

1. 1. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (1).

2. Αφαιρέστε την προστασία καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ (5).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
Η συσκευή είναι τοποθετημένη στην πίσω πλευρά.
Ο επάνω μεντεσές έχει αφαιρεθεί.→242

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Σελίδα 245 από 543

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα.

1. 1. Ξεβιδώστε τη βίδα (1).

2. Γυρίστε τον κάτω μεντεσέ προς τα έξω (2).

3. Αφαιρέστε τον κάτω μεντεσέ (3).

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.7.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση παρασκευαστή πάγου

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση παρασκευαστή πάγου

1. Τραβήξτε προς τα έξω ολόκληρο το ράφι του συρταριού κατεψυγμένων τροφίμων με παρασκευαστή πάγου (1).
2. Απελευθερώστε τα άγκιστρα (2).
3. Αφαιρέστε τον παρασκευαστή πάγου (3).

Ο παρασκευαστής πάγου αφαιρέθηκε.

4.9.2 Τοποθέτηση παρασκευαστή πάγου

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.10.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

An Lactosephäre in situ.

Το φως LED αφαιρέθηκε.

4.10.2 Τοποθέτηση επάνω φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.
