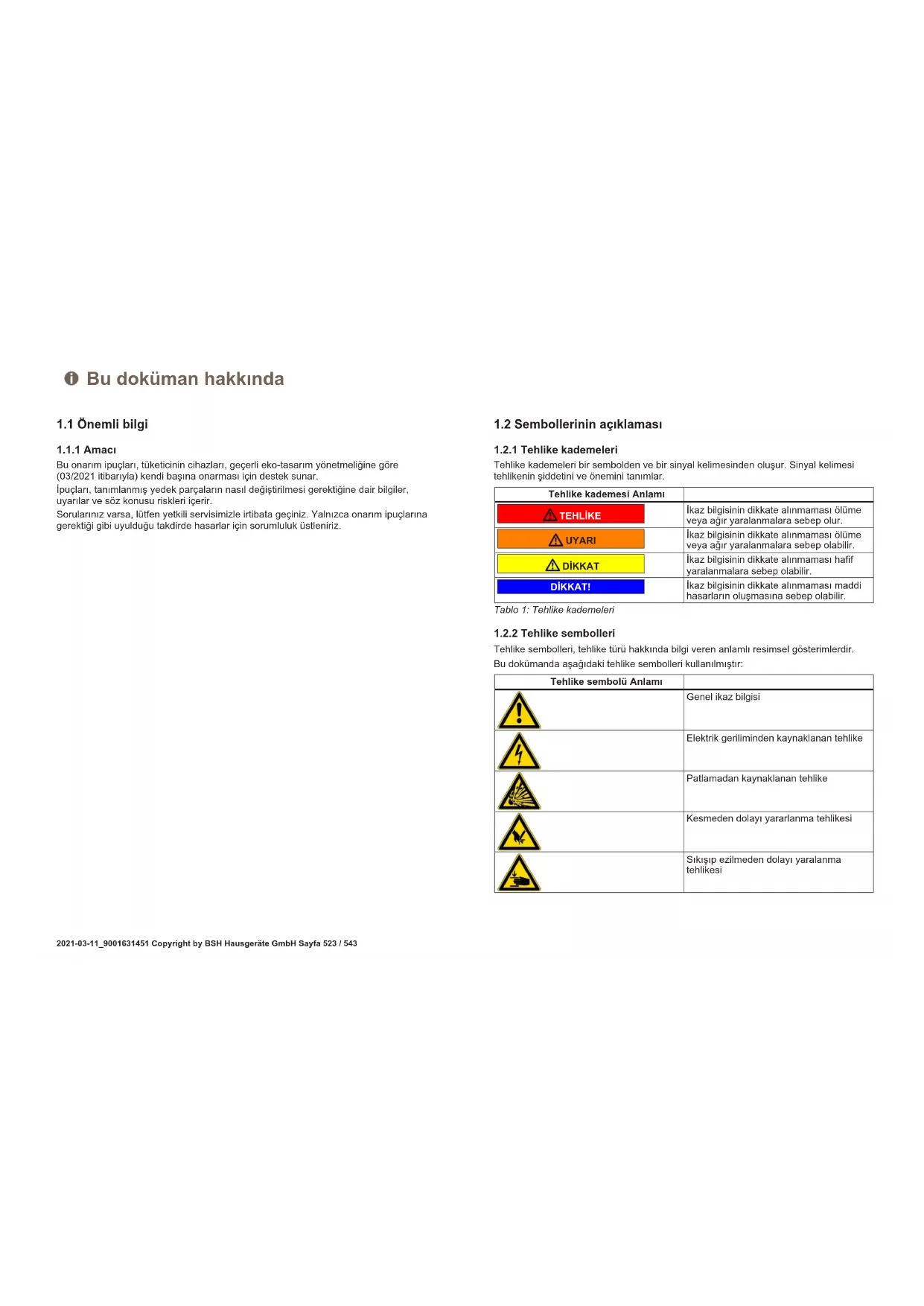

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışinlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez [00342013]	60 cm x 50 cm
Yıldız Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

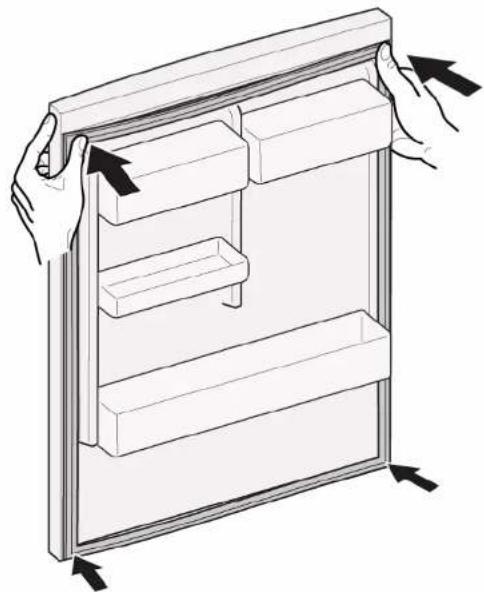

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için olduğu hasar bakımından kontrol edin.

1. ①f Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtin ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Easy opening handle tutamağın değiştirilmesi

Özel yardýmcý ekipman:

Yıldız Tornavida PH2
Ön kopul:
Cihazın fişi çekilir.
Kapı açık.

4.3.1 Easy opening handle tutamağın sökülmesi

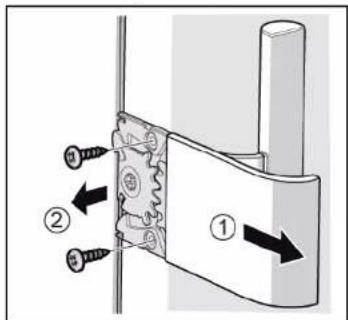

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidalari sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

Easy opening handle mekanizması kurulumdan önce uygun şekilde ayarlanmalıdır. Kapı sol taraf montajı için milin (1), dişli kadranların (2) ve (3), yayın (4) and limit durdurmanın (5) doğru düzenlenmesi grafikte gösterilmiştir.

Sağ kapı montajı için easy opening handle alt bileşenlerinin düzeni "Kurulum talimatı" belgesinde tarif edilmiştir.

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

⚠️ UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

Ön kopul:

Cihazın fişi çekilir.
√ Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarim

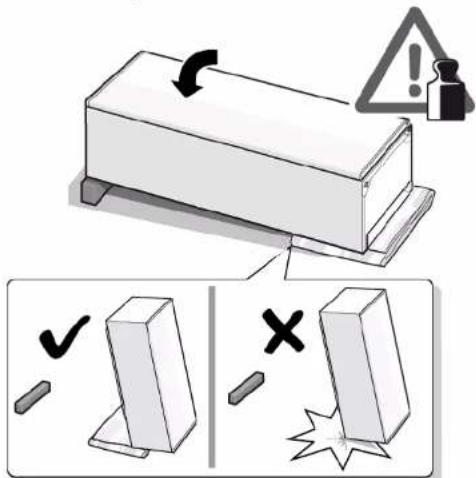

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Vidalari sökün (1).

2. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkartılmıştır.

4.4.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

TEHLIKE Gerilim iletten parçalar nedeniyle Onarımın düzgün yapılmaması ne-hayati tehlike ► Elektrikli parçaların onarımı gerçekleştirilmelidir. ► Onarım sonrasında VDE 07 uyarınca bir güvenlik testi g

TEHLIKE Gerilim ileten parçalar nedeniyle Elektrik çarpması sebebiyle ölüm ► Onarima başlamadan önce az 60 saniye süreyle sökün

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

Onarim

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Kablo kutusu kapağını çıkartın (1).

2. Kablo korumasını çıkartın (2).

3. Elektrik kablo/soket bağlantısını sökünüz (3).
4. Vidalari sökün (4)
5. Üst menteşeyi çıkartın (5).

Kapının üst menteşesi çıkartılmıştır.

4.5.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ► Cihaz kapısını çıkarma işle gerçekleştirilmelidir. ► Cihazı hareket ettirmek için ► Sadece uygun aletler ve ek

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Cihaz arka tarafına yatırılmıştır.
Üst menteşe çıkarılır.→535

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı sökün.

1. 1. Vidayı sökün (1).

2. Alt menteşeyi (2) çevirin.

3. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Buzmatiğin değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Buzmatiğin çıkartılması

1. Dondurulacak gıda kabının raf yüzeyini buzmatik ile birlikte dışarı çekin (1).
2. Kancaları açın (2)
3. Buzmatiği çıkartın (3).

Buzmatik çıkartılmıştır.

4.9.2 Buzmatiğin takılması

▶ Ters sira ile monte edin.

Onarim

4.10 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm.

[00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır.

Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE Gerilim iletten parçalar nedeniyları Onarımın düzgün yapılmaması ne hayati tehlike ► Elektrikli parçaların onarımın geçlektirilmelidir. ► Onarım sonrasında VDE 07 uyarınca bir güvenlik testi g

TEHLIKE Gerilim ileten parçalar nedeniyl Elektrik çarpması sebebiyle ölüm ► Onarima başlamadan önce az 60 saniye süreyle sökür DIKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.10.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.10.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.
