4.8.2 Montering af frostvarebeholder

Reparasjonstips - Fryser

i Om dette dokumentet.... 342

1.1 Viktig informasjon 342

1.1.1 Formäl 342

1.2 Forklaring av symboler.... 342

1.2.1 Farenivåer 342

1.2.2 Faresymboler.... 342

1.2.3 Advarslenes struktur 343

1.2.4 Generelle symboler.... 343

Sikkerhet 344

2.1 Generelle sikkerhetsinstruksjoner 344

Verktøy og hjelpemidler.... 345

Reparasjon 346

4.1 Utskiftning av dørpakning.... 346

4.1.1 Demontering av dørpakning.... 346

4.1.2 Montering av dørpakning.... 346

4.3 Utskiftning av easy opening handle.... 350

4.3.1 Demontering av easy opening handle 350

4.3.2 Montering av easy opening handle.... 350

4.4 Utskiftning av øvre dørhengsel 351

4.5 Utskiftning av øvre dørhengsel (dør med display) 354

4.6 Utskiftning av nedre dørhengsel 357

4.6.1 Utskiftning av nedre dørhengsel.... 357

4.6.2 Montering av nedre dørhengsel 357

4.7 Utskiftning av hylle.... 358

4.7.1 Demontering av hylle.... 358

4.7.2 Montering av hylle.... 358

4.8 Utskiftning av beholder for frysevarer 359

4.8.1 Demontering av beholder for frysevarer 359

4.8.2 Montering av beholder for frysevarer 359

4.9 Utskiftning av ismaskin.... 360

4.9.1 Demontering av ismaskin.... 360

4.9.2 Montering av ismaskin 360

4.10 Utskiftning av øverste LED-lampe 361

4.10.1 Demontering av LED-lampe 361

4.10.2 Montering av øverste LED-lampe 362

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️ FARE	Dersom adverselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ ADVARSEL	Dersom adverselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️ FORSIKTIG	Dersom adverselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom adverselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut [00342013]	60 cm x 50 cm
Phillips-skrutrekker PH2
Torx-bits TX20 [00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
Døren er åpen.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av easy opening handle

Spesielle hjelpemidler:

Phillips-skrutrekker PH2

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

4.3.1 Demontering av easy opening handle

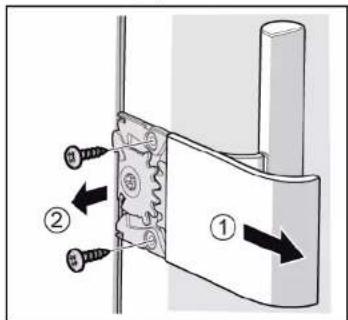

▶ 1. Ta av dekslet for easy opening handle (1).
2. Skru ut to skruer (2).

4.3.2 Montering av easy opening handle

easy opening handle-mekanismen for enkel åpning skal stilles inn korrekt før montering. Korrekt plassering av støtstang (1), fortannede kvadranter (2) og (3), fjær (4) og grensebryter (5) for for venstremontert dør er vist i grafikken.

i

Plasseringen av underkomponentene til easy opening handle ved høyremontert dør er beskrevet i dokumentet "Monteringsanvisning".

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ► Arbeidet med å demontere opplåerte spesialister. ► Det kreves to personer for a ► Bruk kun egnet verktøy og

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

4.4.1 Demontering av dørhengsel

Reparasjon

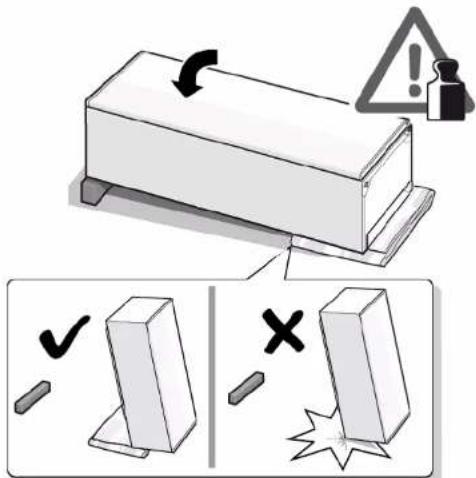

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Ta av det øvre hengseldekslet (3).

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av øvre dørhengsel (dør med display)

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler.

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

► Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.

Reparasjon

4.5.1 Demontering av dørhengsel

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Ta av det øvre hengseldekslet (3).

1. 1. Ta av kabelboksdekslet (1).

2. Fjern kabelbeskyttelsen (2).

3. Koble fra den elektriske tilkoblingen (3).
4. Skru ut to skruer (4).
5. Demonter øvre hengsel (5).

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, klumpete apparater! Rygg- og muskelskader ► Arbeidet med å demontere opplæerte spesialister. ► Det kreves to personer for ► Bruk kun egnet verktøy og

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
Apparatet plasseres på baksiden.
∅vre hengsel er demontert.→354

4.6.1 Utskiftning av nedre dørhengsel

1. Demonter døren.

→ Nedre hengsel er demontert.

4.6.2 Montering av nedre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle

▶ Trekk ut hyllen.

4.7.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.8.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut beholderen for frysevarer (2).

4.8.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av ismaskin

Forutsetning:

Døren er äpen.

4.9.1 Demontering av ismaskin

1. Trekk ut hyllen med beholderen for frysevarer med ismaskinen (1).
2. Løsne krokene (2).
3. Ta ut ismaskinen (3).

Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.10.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.10.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.
