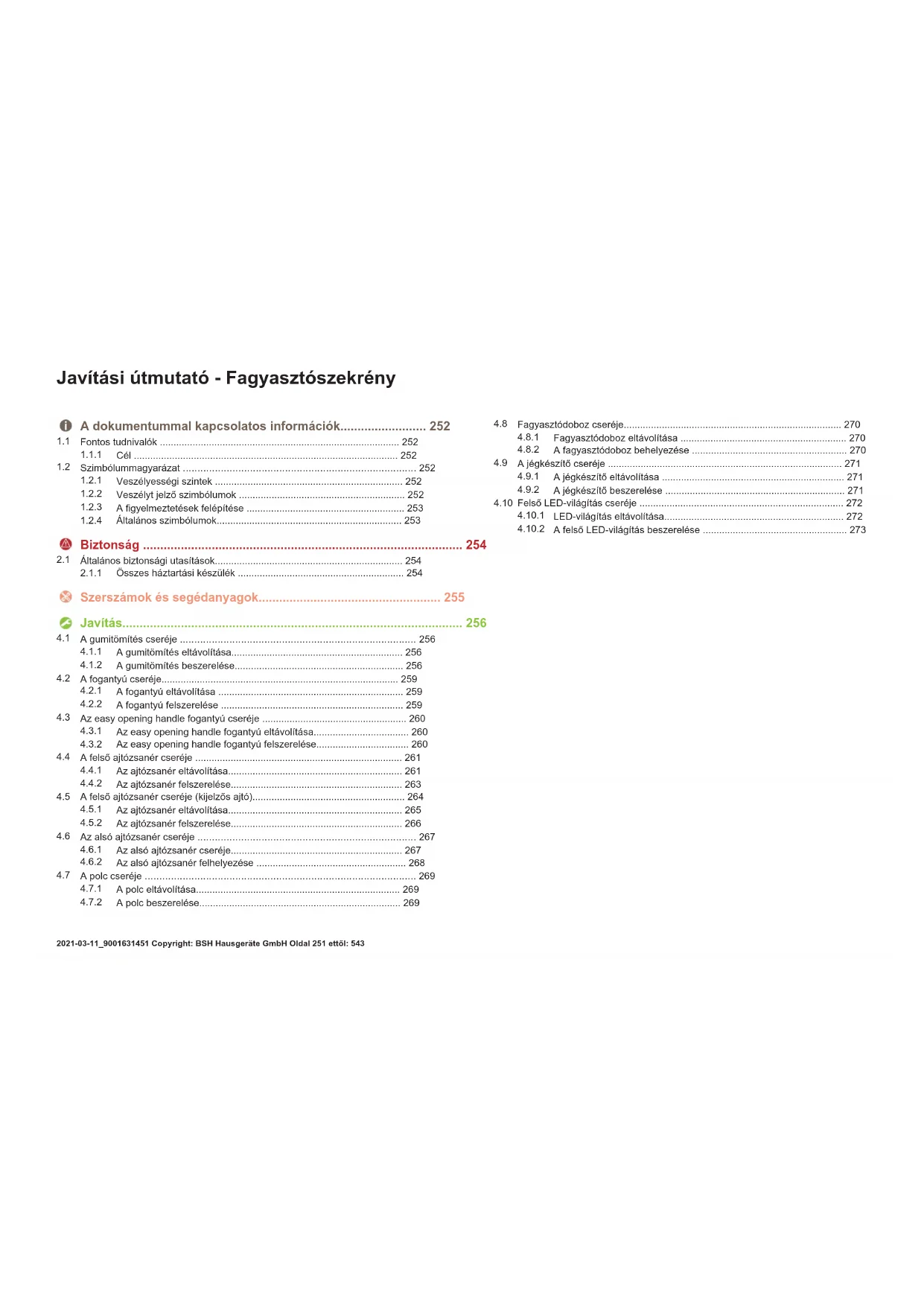

Javítási útmutató - Fagyasztószekrény

i A dokumentummal kapcsolatos információk.... 252

1.1 Fontos tudnivalók 252

1.1.1 Cél 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252
1.2.2 Veszélyt jelző szimbólumok 252
1.2.3 A figyelmeztetések felépítése 253
1.2.4 Általános szimbólumok 253

Biztonság 254

2.1 Általános biztonsági utasítások.... 254

2.1.1 Összes háztartási készülék 254

Szerszámok és segédanyagok.... 255

Javítás 256

4.1 A gumitömítés cseréje 256

4.1.1 A gumitömítés eltávolítása.... 256
4.1.2 A gumitömítés beszerelése.... 256

4.2 A fogantyú cseréje.... 259

4.2.1 A fogantyú eltávolítása 259
4.2.2 A fogantyú felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyú eltávolítása.... 260
4.3.2 Az easy opening handle fogantyú felszerelése.... 260

4.4 A felső ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolítása.... 261
4.4.2 Az ajtózsanér felszerelése.... 263

4.5 A felső ajtózsanér cseréje (kijelzős ajtó).... 264

4.5.1 Az ajtózsanér eltávolítása.... 265
4.5.2 Az ajtózsanér felszerelése.... 266

4.6 Az alsó ajtózsanér cseréje 267

4.6.1 Az alsó ajtózsanér cseréje.... 267
4.6.2 Az alsó ajtózsanér felhelyezése 268

4.7 A polc cseréje 269

4.7.1 A polc eltávolítása.... 269
4.7.2 A polc beszerelése.... 269

4.8 Fagyasztódoboz cseréje....270

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jégkészítő cseréje 271

4.9.1 A jégkészítő eltávolítása 271
4.9.2 A jégkészítő beszerelése 271

4.10 Felső LED-világítás cseréje 272

4.10.1 LED-világítás eltávolítása.... 272
4.10.2 A felső LED-világítás beszerelése 273

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmekezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
Índítás Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
PH2 csillagcsavar-húzó
TX20 Torx bilhegy[00340865]	6,3 mm (1/4")
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben[00341820]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögztítesek vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. ① Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejü csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az easy opening handle fogantyú cseréje

Különleges eszközök

PH2 csillagcsavarhúzó

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.3.1 Az easy opening handle fogantyú eltávolítása

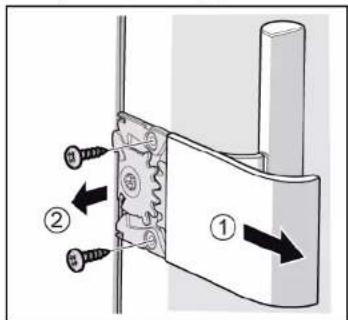

1. Távolítsa el az easy opening handle fogantyú fedelét (1).
2. Csavarja ki a két csavart (2).

→ Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

Az easy opening handle fogantyú mechanizmusát felszerelés előtt megfelelően be kell állítani. A képen a tolórúd (1), a fogazott negyedkörívek (2) és (3), rugó (4) ütköző (5) helyes elrendezése látható bal oldali felszerelés esetén.

i

Az easy opening handle fogantyú alkatrészeinek jobb oldali felszerelésének leírása a Beszerelési útmutató dokumentumban található.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
▶ A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.4.1 Az ajtózsanér eltávolítása

Javítás

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

1. 1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).

→ Eltávolította az ajtó felső zsanérját.

4.4.2 Az ajtózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

▶ Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 Az ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

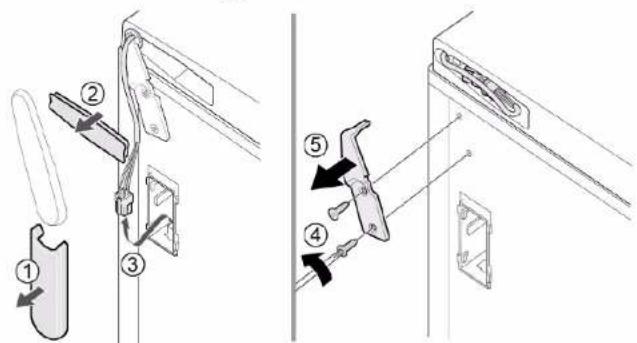

1. 1. Távolítsa el a kábeldoboz fedelét (1).

2. Távolítsa el a kábelburkolatot (2).

3. Válassza le az elektromos csatlakozást (3).
4. Csavarja ki a két csavart (4)
5. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

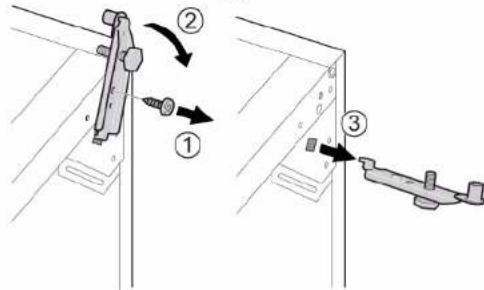

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
A készüléket a hátára fordította.

√ Eltávolította a felső zsanért.→264

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

1. 1. Csavarja ki a csavart (1).

2. Fordítsa ki az alsó zsanért (2).

3. Távolítsa el az alsó zsanért (3).

Eltávolította az alsó zsanért.

Javítás

4.6.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

→ Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A jégkészítő cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkészítő eltávolítása

1. Húzza ki a fagyasztódobozt a jégkészítővel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkészítőt (3).

Eltávolította a jégkészítőt.

4.9.2 A jégkészítő beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Felsö LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.10.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsolódó horgokat.

1. Emelje el a készüléktől a LED-világítást.

→ Eltávolította a LED-világítást.

4.10.2 A felső LED-világítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
