BRUKSANVISNING GS36VVWEW SIEMENS

1.2 Symbolförklaringar....501

1.2.1 Faronivåer 501

1.2.2 Risksymboler....501

1.2.3 Varningarnas struktur 502

1.2.4 Allmänna symboler....502

Säkerhet....503

2.1 Allmänna säkerhetsanvisningar.... 503

2.1.1 Alla hushållsmaskiner.... 503

Verktyg och hjälpmedel.... 504

Reparation 505

4.1 Byta dörrpackning....505

4.1.1 Ta bort dörrpackning 505

4.1.2 Montera dörrpackning 505

4.2 Byta dörrhandtag....508

4.4 Byta dörrens övre gångjärn 510

4.4.1 Ta bort dörrens gångjärn 510

4.4.2 Montera dörrens gångjärn 512

4.5 Byta dörrens övre gångjärn (dörr med display) 513

4.5.1 Ta bort dörrens gångjärn 514

4.5.2 Montera dörrens gångjärn 515

4.6 Byta dörrens nedre gångjärn 516

4.6.1 Byta dörrens nedre gångjäm....516

4.6.2 Montera dörrens nedre gångjäm....516

4.7 Byta hylla 517

4.7.1 Ta bort hylla.... 517

4.7.2 Montera hylla....517

4.8 Byta fack för frysta matvaror 518

4.8.1 Ta bort fack för frysta matvaror....518

4.8.2 Montera fack för frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin....519

4.9.2 Montera ismaskin 519

4.10 Byta översta LED-lampan.... 520

4.10.1 Ta bort LED-lampan 520

4.10.2 Montera översta LED-lampan....521

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Phillips-skruvmejsel PH2
Torxbits TX20[00340865]	6,3 mm (1/4")
Spårskruvmejsel Blad	2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

2. i Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.

Dörren är öppen.

1. Ta bort de två skruvhättorna (1).

2. Skruva ur de två skruvama (2).

3. Ta bort dörrhandtaget (3).

4. Ta bort de två skruvhättorna (1).

5. Skruva ur de två skruvarna (2).
6. Ta bort dörrhandtaget (3).

Montera i omvänd ordning.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

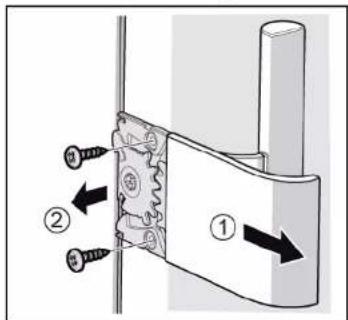

4.3.1 Ta bort Easy opening handle

1. Ta bort skyddet för Easy opening handle (1).
2. Skruva ur de två skruvarna (2).

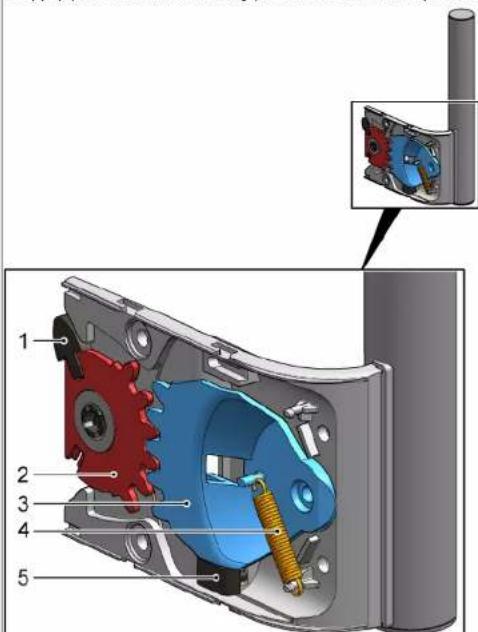

Mekanismen Easy opening handle ska ställas in rätt före monteringen. Rätt placering av tryckstång (1), kuggsegment (2) och (3), fjäder (4) och stopp (5) för dörrens montering på vänster sida visas på bilden.

i

Placeringen av underkomponenter till Easy opening handle för dörrens montering på höger sida står i dokumentet "Monteringsanvisning".

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dörrens gångjärn

Reparation

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Ta bort det övre gångjärnsskyddet (3).

1. 1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).

Dörrens övre gångjärn har tagits bort.

4.4.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens övre gångjärn (dörr med display)

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.

Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE

0701 eller landsspecifika regler.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dörrens gångjärn

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Ta bort det övre gángjärnsskyddet (3).

1. 1. Ta bort kabelboxhöljet (1).

2. Ta bort kabelskyddet (2).

3. Lossa elanslutningen (3).
4. Skruva ur de två skruvarna (4).
5. Ta bort det övre gångjärnet (5).

Dörrens övre gångjärn har tagits bort.

4.5.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Lutande maskiner kan glida!

Frakturer/krosskador

Säkra maskiner så att de inte kan glida.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

- Säkra komponenter så att de inte faller ner,

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
√ Apparaten ligger på baksidan.
Det övre gångjärnet har tagits bort.→513

4.6.1 Byta dörrens nedre gångjärn

1. Ta bort dörren.

1. 1. Skruva ur skruven (1).

2. Vrid ut det nedre gångjärnet (2).

3. Ta bort det nedre gángjärnet (3).

Det nedre gångjärnet har tagits bort.

4.6.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.7 Byta hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort fack för frysta matvaror

1. Dra ut facket för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).

Facket för frysta matvaror har tagits bort.

4.8.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.9 Byta ismaskin

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med facket för frysta matvaror med ismaskin (1).
2. Lossa hakama (2)
3. Ta bort ismaskinen (3).

Montera i omvänd ordning.

Reparation

4.10 Byta översta LED-lampan

Nödvändiga verktyg:

Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhällsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan át vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

1. Ta bort LED-lampan genom att flytta den framåt.

4.10.2 Montera översta LED-lampan

Montera i omvänd ordning.
