NAVODILA ZA UPORABO GS36VVWEW SIEMENS

4.7.1 Plaukta iznemšana.... 314

4.7.1 Plaukta iznemšana

- Izvelciet plauktu.

Nasveti za popravilo - Zamrzovalnik

i V zvezi s tem dokumentom 456

1.1 Pomembne informacije 456
1.1.1 Namen 456
1.2 Razlaga simbolov 456
1.2.1 Stopnje nevarnosti 456
1.2.2 Simboli za nevamost.... 456
1.2.3 Struktura opozoril 457
1.2.4 Splošni simboli 457

Varnost....458

2.1 Splošna varnostna navodila 458

2.1.1 Vsi gospodinjski aparati.... 458

Orodja in pripomočki.... 459

Popravilo 460

4.1 Zamenjava tesnila vrat.... 460

4.1.1 Odstranjevanje tesnila vrat 460
4.1.2 Namestitev tesnila vrat 460

4.2 Zamenjava ročaja vrat 463

4.2.1 Odstranjevanje ročaja vrat.... 463
4.2.2 Namestitev ročaja vrat.... 463

4.3 Zamenjava ročaja easy opening handle 464

4.3.1 Odstranjevanje ročaja easy opening handle 464
4.3.2 Namestitev ročaja easy opening handle 464

4.4 Zamenjava zgornjega tečaja vrat.... 465

4.4.1 Odstranjevanje tečaja vrat 465
4.4.2 Namestitev tečaja vrat.... 467

4.5 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom).... 468

4.5.1 Odstranjevanje tečaja vrat 469
4.5.2 Namestitev tečaja vrat.... 470

4.6.1 Zamenjava spodnjega tečaja vrat.... 471
4.6.2 Namestitev spodnjega tečaja vrat 471

4.7 Zamenjava police 472

4.7.1 Odstranjevanje police 472
4.7.2 Namestitev police.... 472

4.8.1 Odstranjevanje predala za zamrznjena živila.... 473
4.8.2 Namestitev predala za zamrznjena živila.... 473

4.9 Zamenjava ledomata.... 474

4.9.1 Odstranjevanje ledomata 474
4.9.2 Namestitev ledomata 474

4.10 Zamenjava zgornje lučke LED 475

4.10.1 Odstranjevanje lučke LED 475
4.10.2 Namestitev zgornje lučke LED 476

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

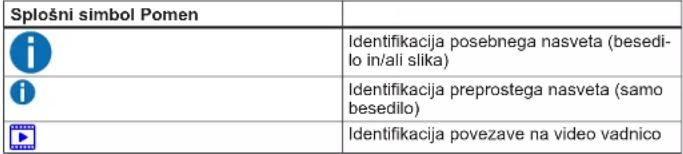

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Križni izvijač PH2
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Steblo	2,4 mm x 0,4 mm x60 mm, v kompletu [00341820]

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ⑨ Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava ročaja easy opening handle

Posebna orodja:

Križni izvijač PH2

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.3.1 Odstranjevanje ročaja easy opening handle

▶ 1. Odstranite pokrov ročaja easy opening handle (1).

1. Odvijte vijaka (2).

4.3.2 Namestitev ročaja easy opening handle

Mehanizem ročaja easy opening handle je treba pred namestitvijo ustre- zno nastaviti.
Pravilna razporeditev potisne ročice (1), zobnih kvadrantov (2) in (3), vzmeti (4) in omejevalnika (5) za namestitev vrat na levo stran je prikaza-na na skici.

Razporeditev podelementov ročaja easy opening handle za namestitev vrat na desno stran je opisana v dokumentu »Navodila za namestitev«.

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO Težki, veliki aparati! Poškodbe hrbta in mišic ► Postopek odstranjevanja vr no strokovno osebje. ► Za premikanje aparata sta ► Uporabite samo ustrezno o

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje tečaja vrat

Popravilo

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgornjega tečaja povlecite stran (2).

3. Odstranite pokrovček zgornjega tečaja (3).

Zgomji tečaj vrat je odstranjen.

4.4.2 Namestitev tečaja vrat

- Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

POZOR!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.

▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST

Nevarnost električnega udara zaradi delov pod napetostjo!

Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

Popravilo

4.5.1 Odstranjevanje tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgornjega tečaja povlecite stran (2).

3. Odstranite pokrovček zgornjega tečaja (3).

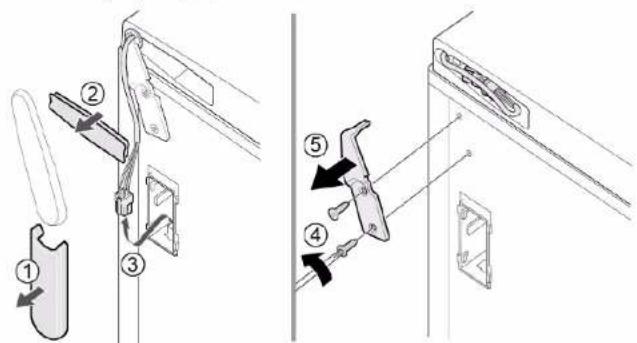

1. 1. Odstranite pokrovček odprtine za kable (1).

2. Odstranite kabelsko zaščito (2).

3. Odklopite električno povezavo (3).
4. Odvijte vijaka (4).
5. Odstranite zgomji tečaj (5).

4.5.2 Namestitev tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

OPOZORILO Težki, veliki aparati! Poškodbe hrbta in mišic ► Postopek odstranjevanja vr no strokovno osebje. ► Za premikanje aparata sta ► Uporabite samo ustrezno o

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
√ Aparat je postavljen na zadnjo stran.
Zgornji tečaj je odstranjen.→468

4.6.1 Zamenjava spodnjega tečaja vrat

1. Odstranite vrata.

1. 1. Odvijte vijak (1).

2. Spodnji tečaj zavrtite navzven (2).

3. Odstranite spodnji tečaj (3).

Spodnji tečaj je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police

- Izvlecite polico.

4.8.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za zamrznjena živila (2).

4.8.2 Namestitev predala za zamrznjena živila

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava ledomata

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje ledomata

1. Izvlecite predal za zamrznjena živila z ledomatom (1).
2. Sprostite zatiče (2)
3. Odstranite ledomat (3).

4.10 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila ► Električne dele mora popraviti kvalificiran električar. ► Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo! Smrt zaradi električnega udara ► Izključite aparate iz električnega omrežja vsaj 60 sekund pred za četkom popravil.

PREVIDNO Ostri robovi! Ureznine ► Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.10.1 Odstranjevanje lučke LED

Lučka LED je odstranjena.

4.10.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.
