NÁVOD K OBSLUZE GGS-E 12 Li Gardol

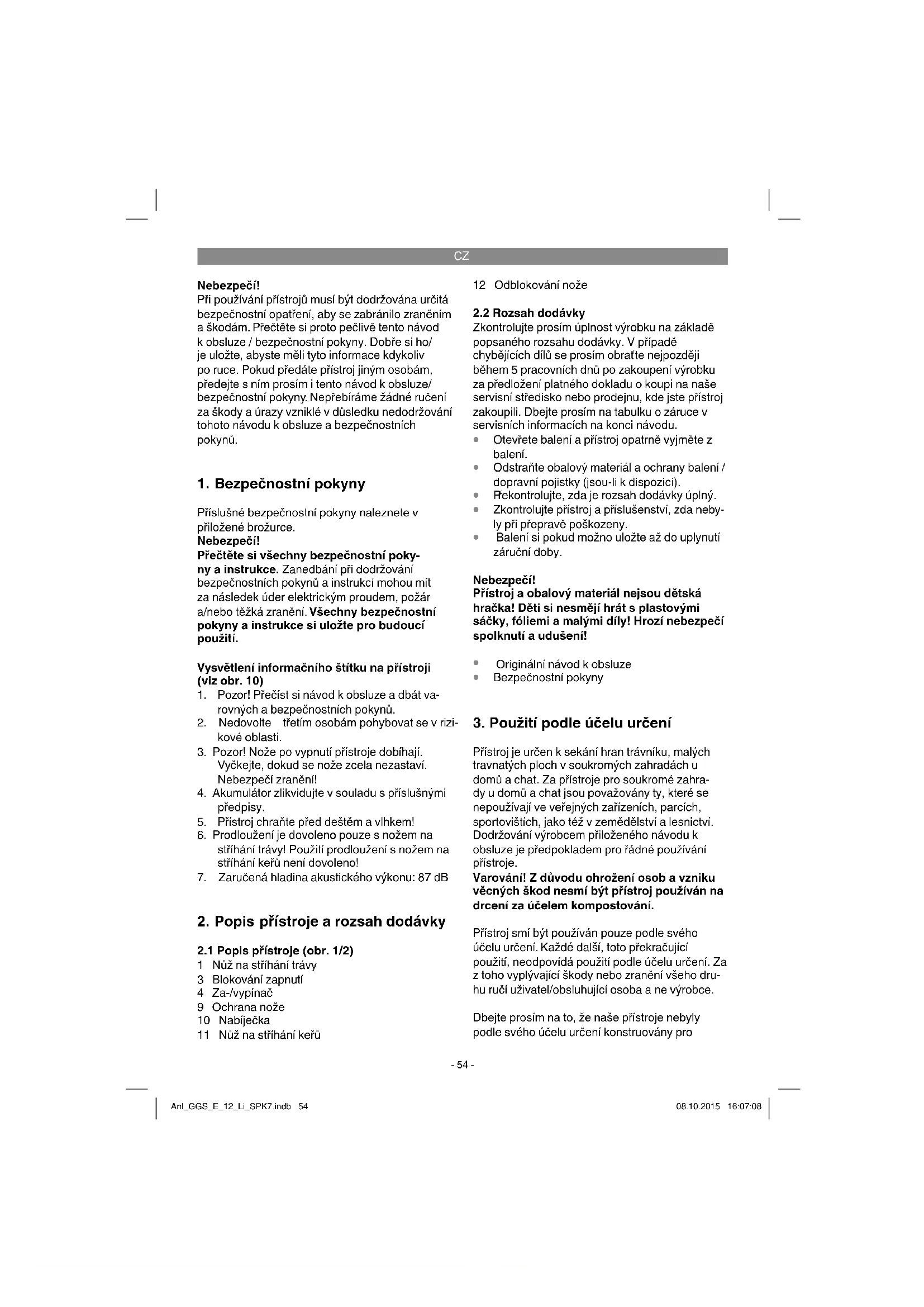

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Vysvětlení informačního štítku na přístroji (viz obr. 10)

1. Pozor! Přečíst si návod k obsluze a dbát va-

rovných a bezpečnostních pokynů.

2. Nedovolte třetím osobám pohybovat se v rizi-

3. Pozor! Nože po vypnutí přístroje dobíhají.

Vyčkejte, dokud se nože zcela nezastaví. Nebezpečí zranění!

4. Akumulátor zlikvidujte v souladu s příslušnými

5. Přístroj chraňte před deštěm a vlhkem!

6. Prodloužení je dovoleno pouze s nožem na

stříhání trávy! Použití prodloužení s nožem na stříhání keřů není dovoleno!

7. Zaručená hladina akustického výkonu: 87 dB

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1 Nůž na stříhání trávy 3 Blokování zapnutí 4 Za-/vypínač 9 Ochrana nože 10 Nabíječka 11 Nůž na stříhání keřů 12 Odblokování nože

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Přístroj je určen k sekání hran trávníku, malých travnatých ploch v soukromých zahradách u domů a chat. Za přístroje pro soukromé zahra- dy u domů a chat jsou považovány ty, které se nepoužívají ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví. Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání přístroje. Varování! Z důvodu ohrožení osob a vzniku věcných škod nesmí být přístroj používán na drcení za účelem kompostování. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro Anl_GGS_E_12_Li_SPK7.indb 54Anl_GGS_E_12_Li_SPK7.indb 54 08.10.2015 16:07:0808.10.2015 16:07:08CZ

živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Šířka záběru nůžek na trávu .................... 100 mm Délka řezu nůžek na keře ........................ 190 mm Tloušťka řezu nůžek na keře ....................... 8 mm max. doba chodu .................................... 100 min Akumulátor ....................Li-Ion / 12 V d.c. / 1,3 Ah Doba nabíjení .................................................. 2 h Hladina akustického tlaku L

Udaná emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a lze ji použít pro srovnání elektrického nástroje s jiným elektrickým nástrojem;

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení výstup- ních vlivů.

Emisní hodnota vibrací se může během skutečného používání elektrického nástroje měnit v závislosti na způsobu, jakým je elekt- rický nástroj používán.

Pokuste se udržovat zatížení vibracemi na co nejnižší úrovni. Příklad opatření pro snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení pracovní doby. Přitom je třeba zohlednit všechny části pra- covního cyklu (například doby, ve kterých je elektrický přístroj vypnut, a takové, ve kterých je přístroj zapnut, ale běží bez zatížení).

5. Před uvedením do provozu

5.1. Nabíjení akumulátorů (obr. 3/4)

Propojte nabíječku s přístrojem (obr. 3).

Porovnejte, zda souhlasí síťové napětí uve- dené na typovém štítku se síťovým napětím, které je k dispozici. Nabíječku zastrčte do zásuvky, červená LED (obr. 4 / pol. 1) svítí a ukazuje stávající nabíjecí napětí.

Akumulátor se nabíjí. Doba nabíjení činí u prázdného akumulátoru max. 2 hodin. Během nabíjení se akumulátor v přístroji může trochu ohřát, to je ovšem normální.

Když je akumulátor plně nabitý, červená LED (obr. 4 / pol. 1) zhasne . Pokud by nabíjení akumulátoru nebylo možné, zkontrolujte

zda je v zásuvce síťové napětí, Pokud by ještě stále nabíjení akumulátorů ne- bylo možné, zašlete prosím kompletní přístroj s nabíječkou na náš zákaznický servis. V zájmu dlouhé životnosti akumulátorů byste měli vždy v pravý čas zajistit opětovné nabití akumulátorů. To je v každém případě nutné, po- kud zjistíte, že výkon přístroje začíná klesat. Akumulátor nikdy kompletně nevybíjejte. To vede k defektu akumulátoru! Varování! Spínací prvky instalované výrobcem na přístroji se nesmějí odstraňovat ani přemosťovat, např. přidáním spínače na rukojeť, protože jinak vzniká nebezpečí poranění a přístroj se automaticky nevypne.

Sekanou plochu nejprve zbavte kamenů a jiných pevných předmětů. Blokování zapnutí (obr. 1 / pol.

3) zabraňuje neúmyslnému zapnutí přístroje. Pro

zapnutí stiskněte blokování zapnutí (obr. 1 / pol.

3) a zároveň stiskněte za-/vypínač (obr. 1 / pol. 4).

Uvolněním za-/vypínače (obr. 1 / pol. 4) se přístroj opět vypne. Anl_GGS_E_12_Li_SPK7.indb 55Anl_GGS_E_12_Li_SPK7.indb 55 08.10.2015 16:07:0808.10.2015 16:07:08CZ

Nůžkami na trávu pohybujte nad terénem v ob- loucích. Nejlepšího posekání dosáhnete, pokud je tráva suchá. Při poklesu výkonu sekání nůžky ihned znovu na- bijte, aby nedošlo k úplnému vybití akumulátorů. Pokud se nůžky na trávu nepoužívají, musí se na nůž nasadit černá ochranná krytka.

Přístroj lze používat ke stříhání malých keřů a dřevin. Nůžky lehce nakloňte ve směru stříhaného keře. Stříhejte nejprve po stranách, zezdola nahoru, a teprve poté horní část. Dbejte na to, že cizí předměty v keři nebo na něm mohou způsobit poškození nože. Kdy stříhat keře:

Obecně platí pravidlo, že keře, které na pod- zim opadávají, by se měly stříhat v červnu a v říjnu.

Stálezelené keře se mohou stříhat v dubnu a v srpnu.

Varování! Nebezpečí zranění! Pro odstranění nožů stiskněte odblokování nože /obr. 1 / pol. 12) a vyjměte nůž tak, jak je znázorněno na obr. 6 / pol. 12. Po odstranění nože jsou vidět převodová ozubená kola (obr. 7). Dbejte na to, aby se během výměny nože nedostaly do převodu žádné nečistoty. Montáž se provádí v opačném pořadí. Pozor! Při stisknutí odblokování nože (obr. 1 / pol.

Při vložení nože na stříhání živých plotů dbejte na to, v jaké poloze se nachází excentrický kolík (obr. 7/ pol. 1). Uchopte nůž na stříhání živých plotů a posuňte excentrické upínání (obr. 8 / pol. 1) do takové polohy, aby při montáži excentrický kolík přesně lícoval s excentrickým upínáním. Nůž na stříhání živých plotů se nasadí na vodicí kolíky (obr. 7 / pol. 2). Při vložení nože na stříhání trávy dbejte opět na polohu excentrického kolíku (obr. 7 / pol. 1). Na noži na stříhání trávy může být posouváním excentrického upínání (obr. 9 / pol. 1) doleva nebo doprava nalezena poloha, ve které excentrický kolík (obr. 7 / pol. 1) a excentrické upínání (obr. 9 / pol. 1) spolu lícují.

7. Čištění, údržba a objednání

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Před a po použití by se měly nůžky důkladně vyčistit. Pár kapek oleje (např. oleje na šicí st- roje) na nože zlepšuje výkon. Nože ale nikdy nenatírejte tukem / olejem.

Pro trvale přesný střih je nutné odstraňovat zbytky trávy a nečistoty také mezi horním a dolním nožem. Pozor! Kvůli nebezpečí poranění osob a věcných škod výrobek nikdy nečistěte pod tekoucí vodou, zejména ne vysokotlakým vodním čističem. Akumulátorové nůžky uchovávejte na suchém místě, které je chráněno před mrazem. Místo uložení musí být nepřístupné dětem. 7.2. Údržba

Pro správný výsledek stříhání by měly být nože vždy ostré. Proto můžete nože opět naostřit pomocí brousku. Zejména doporučujeme odstranit zoubky a nerovnosti, které mohou vznikat kontaktem s kameny apod.

Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu. Anl_GGS_E_12_Li_SPK7.indb 56Anl_GGS_E_12_Li_SPK7.indb 56 08.10.2015 16:07:0908.10.2015 16:07:09CZ

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství. Anl_GGS_E_12_Li_SPK7.indb 57Anl_GGS_E_12_Li_SPK7.indb 57 08.10.2015 16:07:0908.10.2015 16:07:09CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_GGS_E_12_Li_SPK7.indb 58Anl_GGS_E_12_Li_SPK7.indb 58 08.10.2015 16:07:0908.10.2015 16:07:09CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor Spotřební materiál/spotřební díly* Nůž Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GGS_E_12_Li_SPK7.indb 59Anl_GGS_E_12_Li_SPK7.indb 59 08.10.2015 16:07:0908.10.2015 16:07:09CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím

nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpe čnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-

gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GGS_E_12_Li_SPK7.indb 60Anl_GGS_E_12_Li_SPK7.indb 60 08.10.2015 16:07:0908.10.2015 16:07:09SK
