GGS-E 12 Li - Trimer za travo Gardol - Brezplačna navodila za uporabo

Vrsta izdelka	Kosilnica za travo in obrezovalnik za živo mejo 2-v-1
Znamka	Gardol
Model	GGS-E 12 Li
Napajanje	Li-Ion baterija 12 V DC, 1,3 Ah
Polnilec	Vhod 100-240 V ~ 50-60 Hz, izhod 13 V DC / 900 mA
Čas polnjenja	2 uri
Maksimalna avtonomija	100 minut
Hitrost vrtenja	1200 vrt/min
Širina rezanja (trava)	100 mm
Širina rezanja (živa meja)	190 mm
Debelina rezanja (živa meja)	8 mm
Teža	1,4 kg
Raven zvočnega tlaka (LpA)	61 dB(A)
Raven zvočne moči (LWA)	81 dB(A)
Vibracije (ahv)	5,5 m/s²
Varnost	Zaklepanje zagona, zaustavitev rezil po sprostitvi, zaščita rezila
Vzdrževanje	Čiščenje z milnico, podmaščevanje rezil, shranjevanje na suhem
Potrošni deli	Rezila, akumulator
Garancija	60 mesecev (5 let)
Uporaba	Zasebni in prostočasni vrtovi – ni za profesionalno uporabo

Pogosto zastavljena vprašanja - GGS-E 12 Li Gardol

Kako napolniti baterijo?

Priključite polnilec na polnilno podlago (sl. 3), nato ga vključite v električno vtičnico, ki ustreza navedeni napetosti. Rdeča LED lučka sveti med polnjenjem. Ko je baterija polna (največ 2 uri), LED lučka ugasne. Nikoli popolnoma ne izpraznite akumulatorja.

Kako zamenjati rezila?

Pritisnite na sprostitev rezila (sl. 1, poz. 12) in odstranite rezilo. Za namestitev rezila za obrezovanje žive meje poravnajte zatič ekscentra (sl. 7, poz. 1) z ustreznim ležiščem (sl. 8). Za rezilo za košnjo trave postavite ležišče (sl. 9) na zatič. Pozor: s pritiskom na sprostitev rezilo pade.

Kakšna sta avtonomija in čas polnjenja?

Maksimalna avtonomija je 100 minut za polno baterijo. Polni čas polnjenja je približno 2 uri.

Ali lahko napravo uporabljam v dežju?

Ne. Napravo je treba zaščititi pred dežjem in vlago. Simbol na napravi to jasno označuje. Uporabljajte jo le v suhem vremenu.

Kaj storiti, če naprava ne reže več pravilno?

Preverite, ali je baterija napolnjena. Očistite rezila ostankov trave in jih podmažite z nekaj kapljicami olja (npr. za šivalni stroj). Po potrebi nabrusite rezila z brusnim kamnom. Nikoli ne mažite rezil z mastjo.

Kako očistiti napravo?

Po vsaki uporabi napravo očistite z vlažno krpo in malo mila. Ne uporabljajte topil ali agresivnih sredstev. Nikoli ne čistite s tekočo vodo ali pod visokim pritiskom. Odstranite ostanke med rezili za zagotovitev čistega reza.

Kakšni so varnostni ukrepi?

Pozorno preberite navodila za uporabo. Uporabljajte zaklepanje zagona, da preprečite nenameren zagon. Po zaustavitvi se rezila še vrtijo: počakajte, da se popolnoma ustavijo. Druge osebe naj bodo na varni razdalji. Nosite zaščitne rokavice in očala.

Ali lahko uporabim podaljšek?

Da, vendar samo z rezilom za košnjo trave. Prepovedano je uporabljati podaljšek z rezilom za grmovnice. Upoštevajte to navodilo, da se izognete tveganju.

Kje lahko naročim nadomestne dele?

Obiščite www.isc-gmbh.info in navedite tip naprave, številko izdelka, identifikacijsko številko in številko zahtevanega dela. Potrošni deli (rezila, akumulator) so na voljo prek te storitve.

Kako vem, ali je baterija popolnoma napolnjena?

Rdeča LED lučka na polnilcu ugasne, ko je baterija polna. Če sploh ne sveti, preverite električno vtičnico. Če se baterija ne polni več, je lahko okvarjena.

NAVODILA ZA UPORABO GGS-E 12 Li Gardol

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Obrazložitev napisov na napravi (glej sliko 10)

1. Pozor! Preberite navodila za uporabo in upoštevajte opozorilne in varnostne napotke.
2. Tretjim osebam ne dovolite na območje ne- varnosti.
3. Pozor! Po izklopu se rezila še vedno premikajo. Počakajte, da se rezilo popolnoma ustavi. Nevarnost poškodb!
4. Akumulator pravilno odstranite.
5. Napravo zaščitite pred dežjem in vlago!
6. Podaljšek uporabljajte le z rezilom za rezanje trate! Uporaba podaljška z rezilom za rezanje grmov ni dovoljena!
7. Zagotovljena moč zvoka: 87 dB.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/2)

1 Rezilo za trato
3 Blokada vklopa
4 Stikalo za vklop/izklop
9 Zaščita za rezilo
10 Polnilnik
11 Rezilo za grmovje
12 Odpah rezil

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Originalna navodila za uporabo
• Varnostninapotki

3. Predpisana namenska uporaba

Naprava je primerna za obrezovanje robov trate in manjših travnih površin na vrtu zasebnih hiš in ljubiteljskih vrtov. Naprave za zasebni domać in ljubiteljski vrt so tiste naprave, ki se ne uporabljajo v javnih nasadih, parkih, na športnih igriščih ter v kmetijstvu in gozdarstvu. Upoštevanje priloženih proizvajalčevih navodil za uporabo je pogoj za pravilno uporabo naprave.

Pozor! Zaradi nevarnosti poškodovanja oseb ali materialne škode naprave ne uporabljajte za sesekljanje materiala za kompostiranje.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

SI

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Št. vrtljajev n _0 ....1.200 min ^-1

Širina reza škarje za travo 100 mm

Dolžina rezanja – škarje za grmovje ..... 190 mm

Debelina reza škarje za grmičevje .... 8 mm

maks. čas teka ....100 min

Akumulator Li-Ion/12 V d.c./1,3 Ah

Čas polnjenja 2 h

Nivo zvočnega tlaka L _nA 61 dB (A)

Nivo zvočne moči L_WA 81 dB (A)

- Navedena vrednost emisije tresljajev je bila izmerjena po standardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo.

- Navedeno vrednost emisije tresljajev je mogoče uporabiti tudi za uvodno oceno izpostavljenosti.

- Vrednost emisije tresljajev se lahko med dejansko uporabo električnega orodja razlikuje od navedene vrednosti, kar je odvisno od vrste in načina uporabe električnega orodja.

- Obremenitev zaradi tresljajev ohranjajte tako nizko, kot je mogoče. Primeri ukrepov za zmanjšanje obremenitev zaradi tresljajev so nošenje rokavic pri uporabi orodja in omejitev delovnega časa. Upoštevati morate vse dele obratovalnega cikla (na primer čas, v katerem je električno orodje izklopljeno in čas, v

katerem je sicer vklopljeno, toda dela brez obremenitve).

5. Pred uporabo

5.1 Polnjenje akumulatorja (slika 3/4)

• Povežite polnilnik in napravo (slika 3).

- Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Polnilec vstavite v vtičnico, rdeča LED-dioda (slika 4/poz. 1) se zasveti in pokaže obstoječo polnilno napetost.

- Akumulator se polni Čas polnjenja znaša za prazen akumulator največ 2 uri. Med postopkom polnjenja se lahko akumulator ogreje, kar pa je normalno.

- Ko je akumulator poln, ugasne rdeča LED-dioda (slika 4/poz. 1).

Če polnjenje akumulatorja ni mogoče, preverite

• ali je vtičnica pod napetostjo.

Če polnjenje akumulatorja še vedno ni mogoče, pošljite celo napravo in polnilec naši službi za stranke.

V interesu dolge življenjske dobe akumulatorja poskrbite za pravočasno ponovno polnjenje akumulatorja. To je vsekakor potrebno, če ugotovite, da moč naprave pojenja.

Akumulatorja nikoli ne izpraznite popolnoma. S tem akumulator poškodujete!

Pozor!

Stikalnih naprav, ki jih je izdelovalec namestil na napravi, ni dovoljeno odstraniti ali premostiti, npr. s povezavo na stikalno tipko na ročaju, saj obstaja nevarnost poškodovanja, naprava pa se ne izklopi samodejno.

6. Upravljanje

S površine, ki jo želite obdelati, najprej odstranite kamne in druge trde predmete. Blokada pred vklopom (sl. 1/poz. 3) prepreči nenamerni vklop naprave. Za vklop pritisnite blokado vklopa (sl. 1/poz. 3) in sočasno stikalo za vklop/izklop (sl. 1/poz. 4). Ko spustite stikalo za vklop/izklop (sl. 1/poz. 4), lahko napravo spet izklopite.

SI

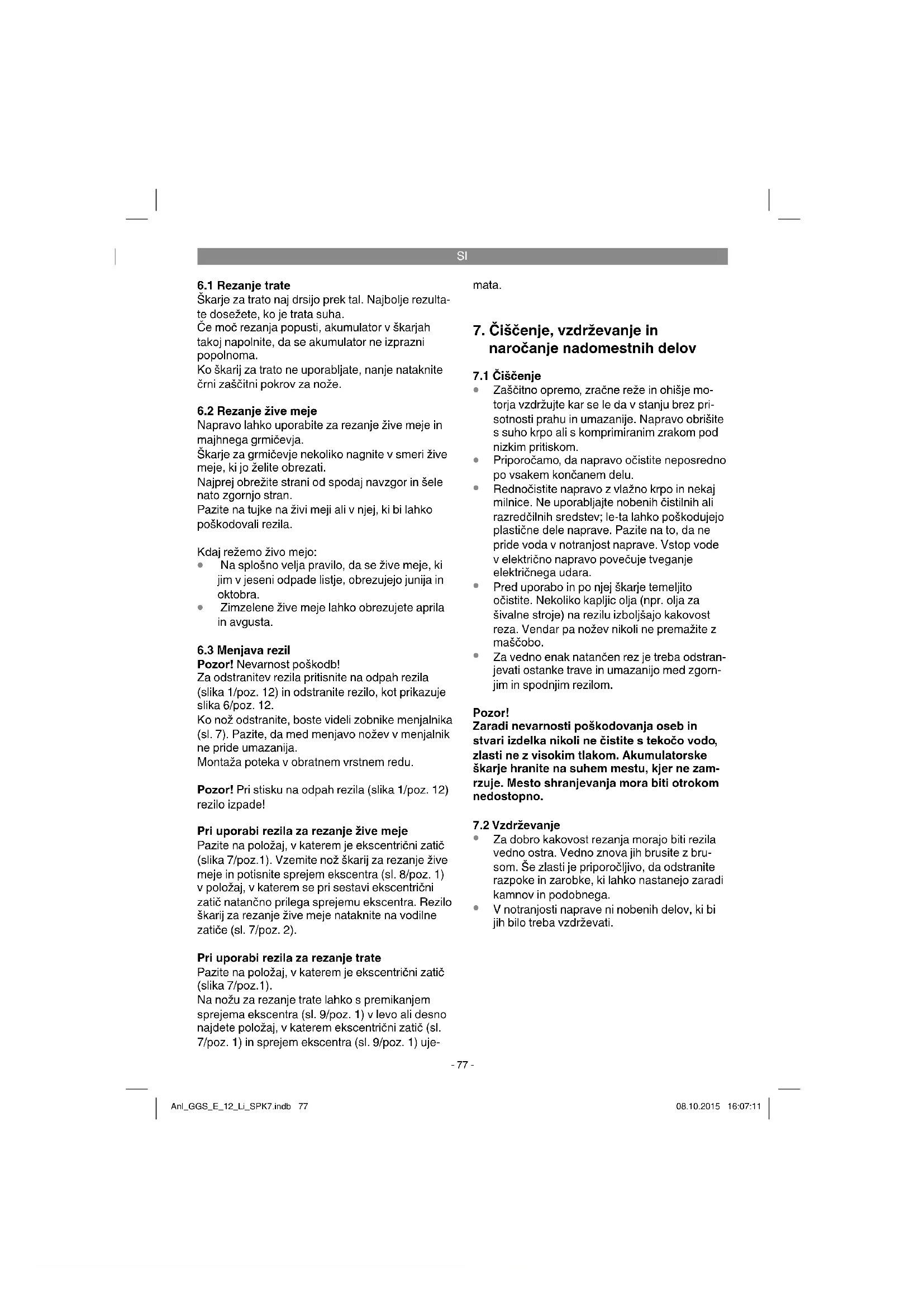

6.1 Rezanje trate

Škarje za trato naj drsijo prek tal. Najbolje rezultate dosežete, ko je trata suha.

Če moč rezanja popusti, akumulator v škarjah takoj napolnite, da se akumulator ne izprazni popolnoma.

Ko škarij za trato ne uporabljate, nanje nataknite črni zaščitni pokrov za nože.

Napravo lahko uporabite za rezanje žive meje in majhnega grmičevja.

Škarje za grmičevje nekoliko nagnite v smeri žive meje, ki jo želite obrezati.

Najprej obrežite strani od spodaj navzgor in šele nato zgornjo stran.

Pazite na tujke na živi meji ali v njej, ki bi lahko poškodovali rezila.

Kdaj režemo živo mejo:

• Na splošno velja pravilo, da se žive meje, ki jim v jeseni odpade listje, obrezujejo junija in oktobra.
• Zimzelene žive meje lahko obrezujete aprila in avgusta.

6.3 Menjava rezil

Za odstranitev rezila pritisnite na odpah rezila (slika 1/poz. 12) in odstranite rezilo, kot prikazuje slika 6/poz. 12.

Ko nož odstranite, boste videli zobnike menjalnika (sl. 7). Pazite, da med menjavo nožev v menjalnik ne pride umazanija.

Montaža poteka v obratnem vrstnem redu.

Pozor! Pri stisku na odpah rezila (slika 1/poz. 12) rezilo izpade!

Pri uporabi rezila za rezanje žive meje

Pazite na položaj, v katerem je ekscentrični zatič (slika 7/poz.1). Vzemite nož škarij za rezanje žive meje in potisnite sprejem ekscentra (sl. 8/poz. 1) v položaj, v katerem se pri sestavi ekscentrični zatič natančno prilega sprejemu ekscentra. Rezilo škarij za rezanje žive meje nataknite na vodilne zatiče (sl. 7/poz. 2).

Pri uporabi rezila za rezanje trate

Pazite na položaj, v katerem je ekscentrični zatič (slika 7/poz.1).

Na nožu za rezanje trate lahko s premikanjem sprejema ekscentra (sl. 9/poz. 1) v levo ali desno najdete položaj, v katerem ekscentrični zatič (sl. 7/poz. 1) in sprejem ekscentra (sl. 9/poz. 1) uje-

mata.

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.
• Pred uporabo in po njej škarje temeljito očistite. Nekoliko kapljic olja (npr. olja za šivalne stroje) na rezilu izboljšajo kakovost reza. Vendar pa nožev nikoli ne premažite z maščobo.
• Za vedno enak natančen rez je treba odstranjevati ostanke trave in umazanijo med zgornjim in spodnjim rezilom.

Pozor!

Zaradi nevarnosti poškodovanja oseb in stvari izdelka nikoli ne čistite s tekočo vodo, zlasti ne z visokim tlakom. Akumulatorske škarje hranite na suhem mestu, kjer ne zamrzuje. Mesto shranjevanja mora biti otrokom nedostopno.

7.2 Vzdrževanje

• Za dobro kakovost rezanja morajo biti rezila vedno ostra. Vedno znova jih brusite z brusom. Še zlasti je priporočljivo, da odstranite razpoke in zarobke, ki lahko nastanejo zaradi kamnov in podobnega.
  • V notranjosti naprave ni nobenih delov, ki bi jih bilo treba vzdrževati.

7.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika.

Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene ščetke, Akumulator
Obrabni material/ obrabni deli* Rezilo
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
