GGS-E 12 Li - тример за трева Gardol - Безплатно ръководство за потребителя

Тип продукт	Косачка за трева и ножица за храсти 2 в 1
Марка	Gardol
Модел	GGS-E 12 Li
Захранване	Li-Ion батерия 12 V DC, 1,3 Ah
Зарядно устройство	Вход 100-240 V ~ 50-60 Hz, изход 13 V DC / 900 mA
Време за зареждане	2 часа
Максимална автономност	100 минути
Скорост на въртене	1200 об/мин
Ширина на рязане (трева)	100 mm
Ширина на рязане (храсти)	190 mm
Дебелина на рязане (храсти)	8 mm
Тегло	1,4 kg
Ниво на звуково налягане (LpA)	61 dB(A)
Ниво на звукова мощност (LWA)	81 dB(A)
Вибрация (ahv)	5,5 m/s²
Безопасност	Блокировка за стартиране, спиране на остриетата след отпускане, защита на острието
Поддръжка	Почистване с вода и сапун, смазване на остриетата, съхранение на сухо
Консумативи	Режещи остриета, акумулатор
Гаранция	60 месеца (5 години)
Употреба	Частни градини и градини за отдих – не за професионална употреба

Често задавани въпроси - GGS-E 12 Li Gardol

Как да зареждам батерията?

Свържете зарядното устройство към зарядната стойка (фиг. 3), след което го включете в контакт, съответстващ на указаното напрежение. Червеният светодиод свети по време на зареждане. Когато батерията е напълно заредена (макс. 2 ч), светодиодът изгасва. Никога не разреждайте напълно акумулатора.

Как да сменям остриетата?

Натиснете освобождаването на острието (фиг. 1, поз. 12) и извадете острието. За монтиране на острието за храсти, подравнете щифта на ексцентрика (фиг. 7, поз. 1) със съответния отвор (фиг. 8). За острието за трева, поставете отвора (фиг. 9) върху щифта. Внимание: при натискане на освобождаването острието пада.

Какви са автономността и времето за зареждане?

Максималната автономност е 100 минути при напълно заредена батерия. Пълното време за зареждане е около 2 часа.

Може ли да се използва уредът на дъжд?

Не. Уредът трябва да бъде защитен от дъжд и влага. Символът върху уреда го показва ясно. Използвайте го само при сухо време.

Какво да направя, ако уредът вече не реже правилно?

Проверете дали батерията е заредена. Почистете остриетата от остатъци от трева и ги смажете с няколко капки масло (напр. за шевна машина). Ако е необходимо, наточете остриетата с точилен камък. Никога не мажете остриетата.

Как да почистя уреда?

Почиствайте уреда след всяка употреба с влажна кърпа и малко сапун. Не използвайте разтворители или агресивни почистващи препарати. Никога не почиствайте с течаща вода или под високо налягане. Отстранете остатъците между остриетата, за да осигурите чист разрез.

Какви са предпазните мерки?

Прочетете внимателно ръководството за експлоатация. Използвайте блокировката за стартиране, за да избегнете случайно включване. След спиране остриетата продължават да се въртят: изчакайте пълното им спиране. Дръжте другите хора на разстояние. Носете ръкавици и предпазни очила.

Може ли да се използва удължител?

Да, но само с острието за трева. Забранено е използването на удължител с острието за храсти. Спазвайте това указание, за да избегнете риск.

Къде мога да поръчам резервни части?

Отидете на www.isc-gmbh.info и посочете вида на уреда, артикулния номер, идентификационния номер и номера на необходимата част. Консумативите (остриета, акумулатор) са налични чрез тази услуга.

Как да разбера дали батерията е напълно заредена?

Червеният светодиод на зарядното устройство изгасва, когато батерията е пълна. Ако изобщо не свети, проверете контакта. Ако батерията вече не се зарежда, може да е дефектна.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GGS-E 12 Li Gardol

BG Оригинално упътване за употреба Акумулаторна ножица за трева и храсти

BA Originalne upute za uporabu Baterijske škare za travu i grmlje

RS Originalna uputstva za upotrebu Baterijske makaze za travu i žbunje

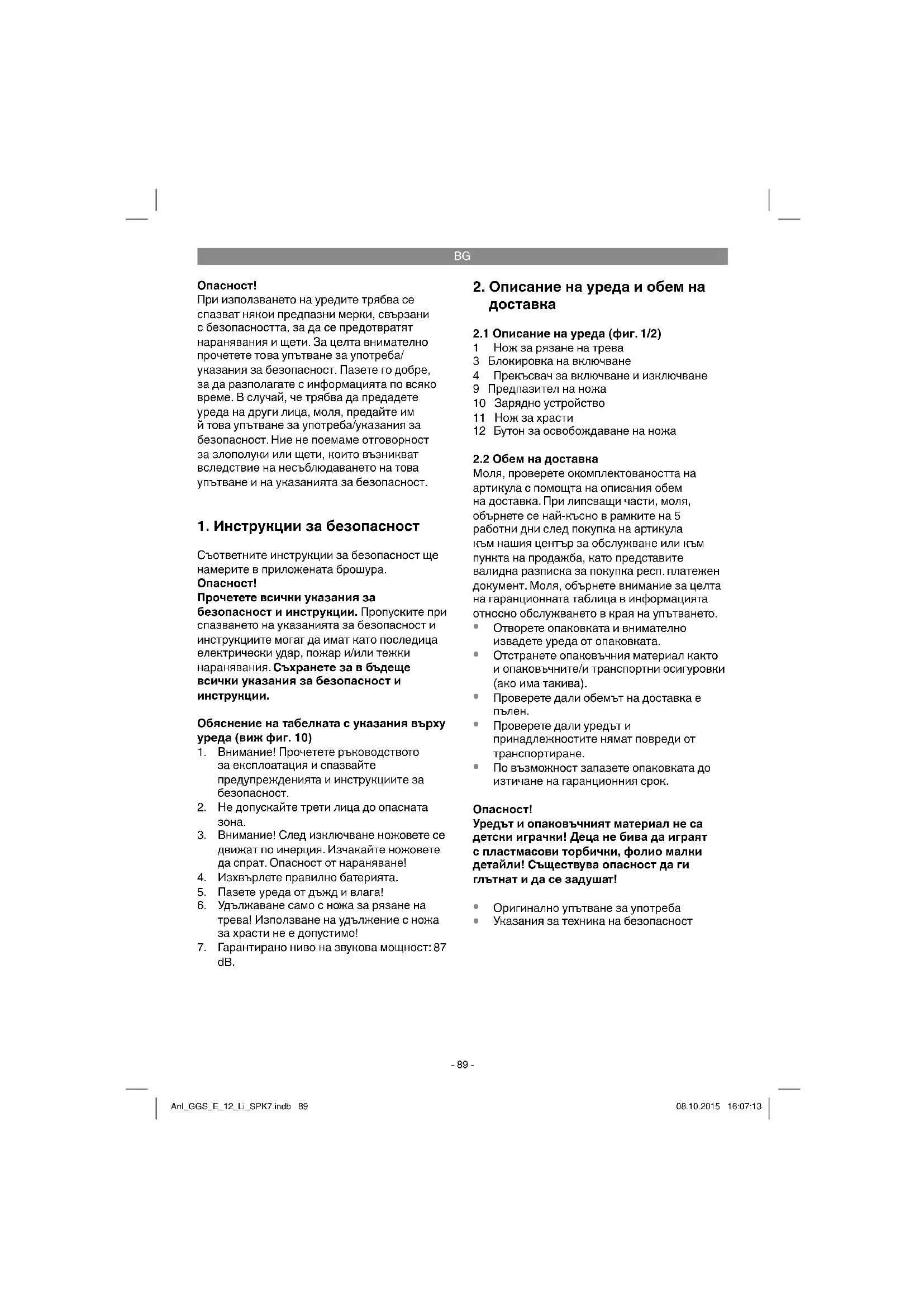

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

Обяснение на табелката с указания върху уреда (виж фиг. 10)

1. Внимание! Прочетете ръководството за експлоатация и спазвайте предупрежденията и инструкциите за безопасност.
2. Не допускайте трети лица до опасната зона.
3. Внимание! След изключване ножовете се движат по инерция. Изчакайте ножовете да спрат. Опасност от нараняване!
4. Изхвърлете правилно батерията.
5. Пазете уреда от дъжд и влага!
6. Удължаване само с ножа за рязане на трева! Използване на удължение с ножа за храсти не е допустимо!
7. Гарантирано ниво на звукова мощност: 87 dB.

1 Нож за рязане на трева
3 Блокировка на включване
4 Прекъсвач за включване и изключване
9 Предпазител на ножа
10 Зарядно устройство
11 Нож за храсти
12 Бутон за освобождаване на ножа

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Оригинално упътване за употреба
- Указания за техника на безопасност

BG

3. Употреба по предназначение

Уредът е предназначен за рязане на тревни кантове и по-малки тревни площи в домашната градина. Като уреди за домашната градина се разглеждат тези, които не се използват в обществени градини, паркове, спортни площадки, пътища и в селското и горско стопанство. Съблюдаването на приложеното от производителя ръководство за употреба е предпоставка за правилното използване на уреда.

Предупреждение! Поради опасност за лица материални щети уредът не трябва да се използва за раздробяване, в смисъл на компостиране.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Обороти n_0 .....1200 min ^-1

Ширина на рязане на ножицата за трева .... 100 mm

Дължина на рязане на ножицата за храсти .... 190 mm

Дебелина на рязане на ножицата за храсти .... 8 mm

макс. време на работа ..... 100 min

Батерия .....литиево йонна/12 V d.c./1,3 Ah Време на зареждане .....2 ч.

Ниво на налягането на звука L_pA ..... 61 dB (A)

Ниво на мощността на звука L_pA ..... 81 dB (A)

Неопределеност К 6 dB (A)

Вибрации a_hv .....5,5 m/s²

Неопределеност K 1,5 m/s²

Тегло 1,4 kg

Ниво на налягането на звука на ухото на оператора .... 77 dB (A)

Неопределеност K 3 dB (A)

Зарядно устройство

Мрежово напрежение .....100-240 V\~ 50-60 Hz

Изход

Номинално напрежение ..... 13 V d. c.

Номинален ток 900 mA

• Посочената емисионна стойност на вибрациите е измерена по стандартен процес на проверка и може да се използва за сравняване на един електрически инструмент с друг.
• Посочената емисионна стойност на вибрациите може да се използва и за въвеждаща преценка на изключването.
• По време на действителната употреба на електрическия уред емисионната стойност на вибрациите може да се различава от зададената стойност, в зависимост от вида и начина, по който се използва уреда.
• Опитайте се, да поддържате натоварването от вибрации възможно най-ниско. Примерни мерки за намаляване на натоварването от вибрации са носенето на ръкавици при употреба на инструмента и ограничаване на работното време. При това трябва да се имат предвид всички работни цикли (например време, в което електрическият уред е изключен е такива, в които той е включен, но работи без натоварване).

5.1 Зареждане на батерията (фиг. 3/4)

Свържете зарядното устройство и уреда (фиг. 3).
- Сравнете, дали посоченото на типовата табелка мрежово напрежение е еднакво с наличното мрежово напрежение. Включете зарядното устройство в контакта, червеният светодиод (фиг. 4/поз. 1) свети и показва наличното напрежение на зареждане.
- Батерията се зарежда. Времето на зареждане при празна батерия е макс.2

BG

часа. По време на процеса на зареждане батерията в уреда може да се загрее, това е нормално.

- Когато батерията се зареди напълно, угасва червеният светодиод (фиг.4/поз. 1).

Ако зареждането на батерията не е възможно, проверете

Ако зареждането на батерията и тогава не е възможно, Ви молим да изпратите целия уред със зарядното устройство на нашия клиентски сервис.

В интерес на дълъг живот на батерията трябва да се погрижите за навременно зареждане на батерията. Това е необходимо във всеки случай, когато установите, че мощността на уреда спада.

Никога не разреждайте батерията напълно. Това води до повреда на батерията!

Предупреждение! Инсталираните от производителя устройства за включване по уреда не трябва да бъдат отстранявани или шунтирани, напр. чрез свързване на превключващ бутон на дръжната, тъй като в противен случай има опасност от нараняване и уредът може автоматично да се изключва.

6. Обслужване

Предварително освободете площа за рязане от камъни и други твърди предмети. Блокировката на включване (фиг.1/поз. 3) предотвратява случайно включване на уреда. За включване натиснете блокировката на включване (фиг.1/поз. 3) и едновременно с това натиснете прекъсвача за включване и изключване (фиг.1/поз. 4). С отпускането на прекъсвача за включване и изключване (фиг.1/поз. 4) уредът може отново да се изключи.

6.1 Рязане на трева

Плъзгайте ножицата за трева над земята. Най-добър резултат на рязане се получава при суха трева.

При намаляване на мощността, незабавно заредете ножицата, за да не се изтощи до край батерията.

Ако ножицата не се използва, върху ножовете трябва да се постави черният предпазител.

6.2 Рязане на плет

Уредът може да се използва за рязане на малки плетове и храсти.

Наклонете ножицата за храсти леко в посока на подрязвания плет.

Режете първо страните, от долу нагоре, след това горната част.

Внимавайте за чужди тела в или по плета, които биха могли да повредят ножа.

• Обикновено е в сила правилото, плетове, на които им опадват листата през есента, да се режат през юни и октомври.
• Вечно зелените плетове могат да се режат през април и август.

6.3 Смяна на ножовете

Предупреждение! Опасност от нараняване! За отстраняване на ножовете натиснете бутона за освобождаване на ножа (фиг.1/поз. 12) и свалете ножа, както е показано на фиг. 6/поз. 12.

След отстраняване на ножа се виждат зъбните колела на предавката (фиг.7). Внимавайте при смяна на ножа в предавката да не попадне нечистотия. Монтажът се извършва в обратна последователност.

Внимание! При натискане на бутона за освобождаване на ножа (фиг.1/поз. 12) ножът пада!

При поставяне на ножа за рязане на плет внимавайте, в какво положение се намира ексцентриковия щифт (фиг.7/поз.1) Вземете ножа за рязане на плет и поставете ексцентриковия водач (фиг. 8/поз.1) в позиция, така че при монтиране ексцентриковият щифт точно да попада върху ексцентриковия водач. Ножът за рязане на плет се поставя върху водещите щифтове (фиг. 7/поз. 2).

BG

При поставяне на ножа за рязане на плет внимавайте отново за позицията на ексцентриковия щифт (фиг.7/поз.1)

Чрез преместване на ексцентриковия водач (фиг. 9/поз. 1) наляво или надясно по ножа на ножицата за плет може да се намери позиция, така че ексцентриковият щифт (фиг.7/поз. 1) и ексцентриковия водач (фиг. 9/поз. 1) да паснат.

7. Почистване, поддръжка и поръчка на резервни части

7.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.
  • Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.
• Преди и след употреба ножицата трябва да се почиства основно. Няколко капки масло (напр. масло за шевни машини) върху ножовете подобряват рязането. Но никога не гресирайте ножовете.
• За равномерен точен срез е необходимо да се отстраняват остатъците от трева и замърсявания между долния и горния нож.

Внимание!

Поради опасност от нараняване и материални щети никога не почиствайте продукта с течаща вода, особено под високо налягане. Съхранявайте акумулаторната ножица на сухо място, без опасност от ръждясване. Мястото на съхранение трябва да е недостъпно за деца.

7.2 Техническо обслужване

• За добър резултат при рязането ножовете трябва да са винаги остри. Те могат да бъдат заточвани с брус. Особено препоръчваме да се отстраняват нащърбени места и мустаци, които могат да се получат от камъни или др.подобни.
• Във вътрешността на уреда няма части, които да изискват друго техническо обслужване.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
  • Артикулен номер на уред
• Идентификационен номер на уред
• Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

8. Екологосъобразно

отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*	въгленови четки, Акумулатор
Консумативни материали/консумативи*	Нож
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаливаме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.
2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.
3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

• Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

• Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

• Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

• За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще получите поправен или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.

BA

Opasnost!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
