РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GGS-E 20 Li OA Gardol

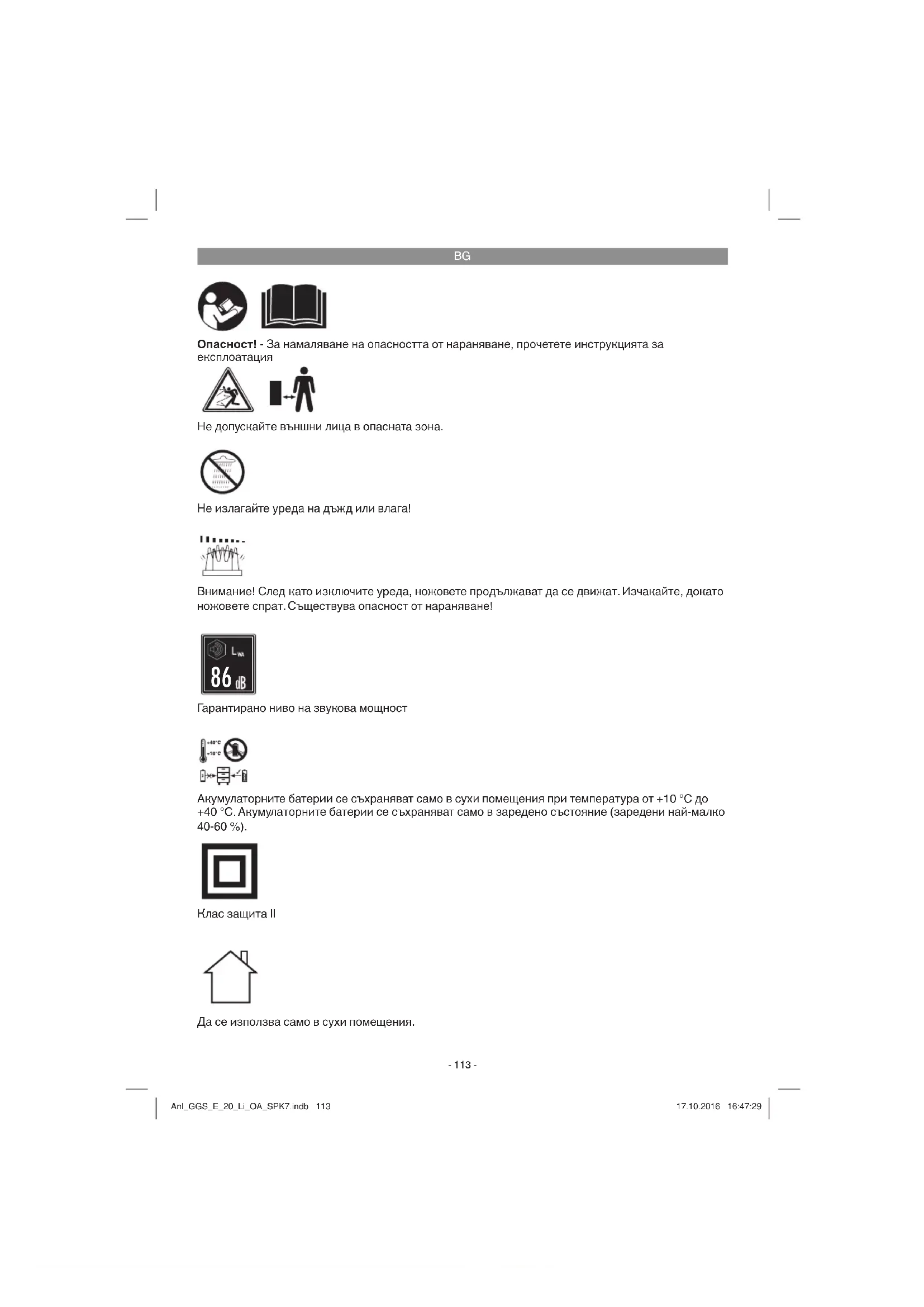

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Не допускайте външни лица в опасната зона. Внимание! След като изключите уреда, ножовете продължават да се движат. Изчакайте, докато ножовете спрат. Съществува опасност от нараняване! Не излагайте уреда на дъжд или влага! Акумулаторните батерии се съхраняват само в сухи помещения при температура от +10 °C до +40 °C. Акумулаторните батерии се съхраняват само в заредено състояние (заредени най-малко 40-60 %). Да се използва само в сухи помещения. Клас защита II Гарантирано ниво на звукова мощност

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1 Нож за рязане на трева 2 Блокировка срещу включване 3 Бутон Старт/Стоп 4 Бутон за освобождаване на ножа 5 Нож за храсти 6 Предпазител на ножа за трева 7 Предпазител на ножа за храсти

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Оригинално упътване за употреба

Указания за техника на безопасност

3. Употреба по предназначение

Уредът е предназначен за рязане на тревни кантове и по-малки тревни площи в домашната градина. Като уреди за домашната градина се разглеждат тези, които не се използват в обществени градини, паркове, спортни площадки, пътища и в селското и горско стопанство. Съблюдаването на приложеното от производителя ръководство за употреба е предпоставка за правилното използване на уреда. Предупреждение! Поради опасност за лица материални щети уредът не трябва да се използва за раздробяване, в смисъл на компостиране. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска Anl_GGS_E_20_Li_OA_SPK7.indb 114Anl_GGS_E_20_Li_OA_SPK7.indb 114 17.10.2016 16:47:3017.10.2016 16:47:30BG

или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Ширина на рязане на ножицата за трева ................................................. 100 mm Дължина на рязане на ножицата за храсти ......................... 200 mm Дебелина на рязане на ножицата за храсти ................................................... 8 mm Ниво на налягането на звука L

.... 63,4 dB (A) Ниво на мощността на звука L

• Уредът се доставя без батерии и без зарядно устройство и може да се използва само с литиево йонни батерии от серията Power-X- Change! Power-X-Change 20 V, 1,5 Ah p. 5
• литиево йонни клетки 20 V, 3,0 Ah p. 10
• литиево йонни клетки 20 V, 4,0 Ah p. 10
• литиево йонни клетки Литиево йонните батерии от серията Power- X-Change могат да бъдат зареждани само с Power-X-Charger. Зарядно устройство Мрежово напрежение -250 V ~ 50-60 Hz p. 200

Посочената емисионна стойност на вибрациите е измерена по стандартен процес на проверка и може да се използва за сравняване на един електрически инструмент с друг.

Посочената емисионна стойност на вибрациите може да се използва и за въвеждаща преценка на изключването.

По време на действителната употреба на електрическия уред емисионната стойност на вибрациите може да се различава от зададената стойност, в зависимост от вида и начина, по който се използва уреда.

Опитайте се, да поддържате натоварването от вибрации възможно най-ниско. Примерни мерки за намаляване на натоварването от вибрации са носенето на ръкавици при употреба на инструмента и ограничаване на работното време. При това трябва да се имат предвид всички работни цикли (например време, в което електрическият уред е изключен е такива, в които той е включен, но работи без натоварване).

5. Преди пускане в експлоатация

Уредът се доставя без батерии и без зарядно устройство!

5.1 Зареждане на акумулатора (изобр. 3-4)

1. Сравнете, дали посоченото върху

фирмената табелка с данни мрежово линейно напрежение съвпада с наличното мрежово линейно напрежение. Поставете мрежовия щепсел на зарядното устройство в контакта. Зеленият светодиод започва да мига.

устройство” ще намерите таблица с значенията на светодиодната индикация по зарядното устройство. По време на зареждането акумулаторът може малко да се затопли. То ва обаче е нормално. Anl_GGS_E_20_Li_OA_SPK7.indb 115Anl_GGS_E_20_Li_OA_SPK7.indb 115 17.10.2016 16:47:3017.10.2016 16:47:30BG

Ако зареждането на акумулатора не е възможно, моля, проверете

дали в контакта е налице мрежовото линейно напрежение.

дали е налице безупречен контакт в контактите за зареждане на зарядното устройство. Ако зареждането на акумулатора все още не е възможно, то Ви молим да изпратите

зарядното устройство

и акумулатора в нашата сервизна служба. За да удължите експлоатационния период на акумулаторната батерия, трябва да я презареждате навреме. Това е необходимо, когато констатирате, че мощността на ножицата намалява. Никога не оставяйте акумулаторната батерия на ножицата да се разреди напълно. Това може да доведе до повреждане на батерията.

5.2 Индикация за капацитета на

акумулатора (изобр. 5) Натиснете превключвателя за индикация капацитета на акумулатора. Индикацията за капацитета на акумулатора Ви сигнализира за състоянието на зареждане на акумулатора с помощта на 3 светодиода. Всичките 3 СВЕТОДИОДА светят: Акумулаторът е напълно зареден. 2 или 1 СВЕТОДИОДА светят: Акумулаторът разполага с достатъчно остатъчен заряд. 1 СВЕТОДИОД премигва: Акумулаторът е празен, заредете акумулатора. Всичките СВЕТОДИОДА мигат: Акумулаторът е дълбоко разреден и е дефектен. Един дефектен акумулатор не трябва повече да се използва и зарежда!

5.3 Монтаж на акумулатора (фиг. 6-7)

Поставете акумулаторната батерия в предвиденото за целта гнездо. Когато акумулаторната батерия застане в положението, както е показано на фиг. 7, следете за щракването на фиксиращия бутон! За да извадите акумулаторната батерия, натиснете фиксиращия бутон и отстранете батерията (фигура 8).

Почистете терена, който ще обработвате, от камъни и други твърди предмети. Блокировката против включване (фиг. 1/ поз. 2) предотвратява неволно включване на

Включване (фигура 9) За да включите уреда, натиснете блокировката и едновременно с това задействате бутона Старт/Стоп. Изключване (фигура 10) Можете да изключите уреда, като освободите бутона Старт/Стоп.

Плъзгайте ножицата за трева над земята. Най-добър резултат на рязане се получава при суха трева. При намаляване на мощността, незабавно заредете ножицата, за да не се изтощи до край батерията. Ако ножицата не се използва, върху ножовете трябва да се постави черният предпазител.

Уредът може да се използва за рязане на малки плетове и храсти. Наклонете ножицата за храсти леко в посока на подрязвания плет. Режете първо страните, от долу нагоре, след това горната част. Внимавайте за чужди тела в или по плета, които биха могли да повредят ножа. Поставете предпазителя на ножа, за да предотвратите наранявания. Кога се режат плетовете:

Обикновено е в сила правилото, плетове, на които им опадват листата през есента, да се режат през юни и октомври.

6.3 Смяна на ножовете

Предупреждение! Поставете предпазителя на ножа, за да предотвратите наранявания. Опасност от нараняване! За отстраняване на ножовете натиснете бутона за освобождаване на ножа (фиг.11) и свалете ножа, както е показано на фиг. 12. След отстраняване на ножа се виждат зъбните колела на предавката. Внимавайте при смяна на ножа в предавката да не попадне нечистотия. Монтажът се извършва в обратна последователност. Внимание! При натискане на бутона за освобождаване на ножа (фиг.11) ножът пада! Отстраняването на ножа за храсти се извършва по същия начин. Поставяне на ножа (фигура 13-14) Поставете тясната страна на ножа в корпуса на уреда. Натиснете бутона за освобождаване на ножа и след това пъхнете ножа в корпуса на уреда. Когато чуете щракване, ножът е фиксиран. Ножът за храсти се поставя по същия начин.

7. Почистване, поддръжка и

поръчка на резервни части

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Преди и след употреба ножицата трябва да се почиства основно. Няколко капки масло (напр. масло за шевни машини) върху ножовете подобряват рязането. Но никога не гресирайте ножовете.

За равномерен точен срез е необходимо да се отстраняват остатъците от трева и замърсявания между долния и горния

Поради опасност от нараняване и материални щети никога не почиствайте продукта с течаща вода, особено под високо налягане. Съхранявайте акумулаторната ножица на сухо място, без опасност от ръждясване. Мястото на съхранение трябва да е недостъпно за

7.2 Техническо обслужване

За добър резултат при рязането ножовете трябва да са винаги остри. Те могат да бъдат заточвани с брус. Особено препоръчваме да се отстраняват нащърбени места и мустаци, които могат да се получат от камъни или др.подобни.

Във вътрешността на уреда няма части, които да изискват друго техническо обслужване.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

Уредът не работи: Проверете дали акумулаторната батерия е заредена и дали зарядното устройство работи. Ако уредът не работи, въпреки че има напрежение, трябва да го изпратите на посочения адрес на сервизната служба. Anl_GGS_E_20_Li_OA_SPK7.indb 118Anl_GGS_E_20_Li_OA_SPK7.indb 118 17.10.2016 16:47:3017.10.2016 16:47:30BG

Изкл Мига Готовност за експлоатация Зарядното устройство е свързано в мрежата и е готово за експлоатация, акумулаторът не е наличен в зарядното устройство Вкл Изкл Зареждане Зарядното устройство зарежда акумулатора в режим на бързо

Изкл Вкл Акумулаторът е зареден на 85 % и е готов за експлоатация. (Продължителност на зареждане 1,5 Ah акумулатор: 30 мин) (Продължителност на зареждане 3,0 Ah акумулатор: 60 мин) (Продължителност на зареждане 4,0 Ah акумулатор: 80 мин) След това се превключва на щадящ режим до пълното

(Продължителност на зареждане 1,5 Ah акумулатор: ок. 40 мин) (Продължителност на зареждане 3,0 Ah акумулатор: ок. 75 мин) (Продължителност на зареждане 4,0 Ah акумулатор: ок. 100 мин) Мярка за предприемане: Извадете акумулатора от зарядното устройство. Отделете зарядното устройство от мрежата. Мига Изкл Зареждане при адаптиране Зарядното устройство се намира в режим за щадящо зареждане. За целта акумулаторът по причини, свързани с техника на безопасността, се зарежда по-бавно и се нуждае от повече от 1ч. Това може да се дължи на следните причини: Акумулаторът вече много дълго време не е бил зареждан или разтоварването на изтощен акумулатор е продължило (дълбоко разреждане) Температурата на акумулатора не е в идеалния диапазон между 10 °С и 45 °С. Мярка за предприемане: Изчакайте докато процесът на зареждане приключи, акумулаторът въпреки това може да продължи да се зарежда. Мига Мига Грешка Процесът на зареждане повече не е възможен. Акумулаторът е

Мярка за предприемане: Един дефектен акумулатор не трябва да се зарежда повече. Извадете акумулатора от зарядното устройство. Вкл Вкл Температурни смущения Акумулаторът е твърде горещ (напр. директно слънчево облъчване) или твърде студен (под 0 °С). Мярка за предприемане: Извадете акумулатора и го съхранявайте 1 ден при стайна температура (ок. 20 °С). Anl_GGS_E_20_Li_OA_SPK7.indb 119Anl_GGS_E_20_Li_OA_SPK7.indb 119 17.10.2016 16:47:3017.10.2016 16:47:30BG

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_GGS_E_20_Li_OA_SPK7.indb 120Anl_GGS_E_20_Li_OA_SPK7.indb 120 17.10.2016 16:47:3117.10.2016 16:47:31BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* въгленови четки, Акумулатор Консумативни материали/консумативи* Нож Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_GGS_E_20_Li_OA_SPK7.indb 121Anl_GGS_E_20_Li_OA_SPK7.indb 121 17.10.2016 16:47:3117.10.2016 16:47:31BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_GGS_E_20_Li_OA_SPK7.indb 122Anl_GGS_E_20_Li_OA_SPK7.indb 122 17.10.2016 16:47:3117.10.2016 16:47:31BA
