NÁVOD K OBSLUZE GGS-E 20 Li OA Gardol

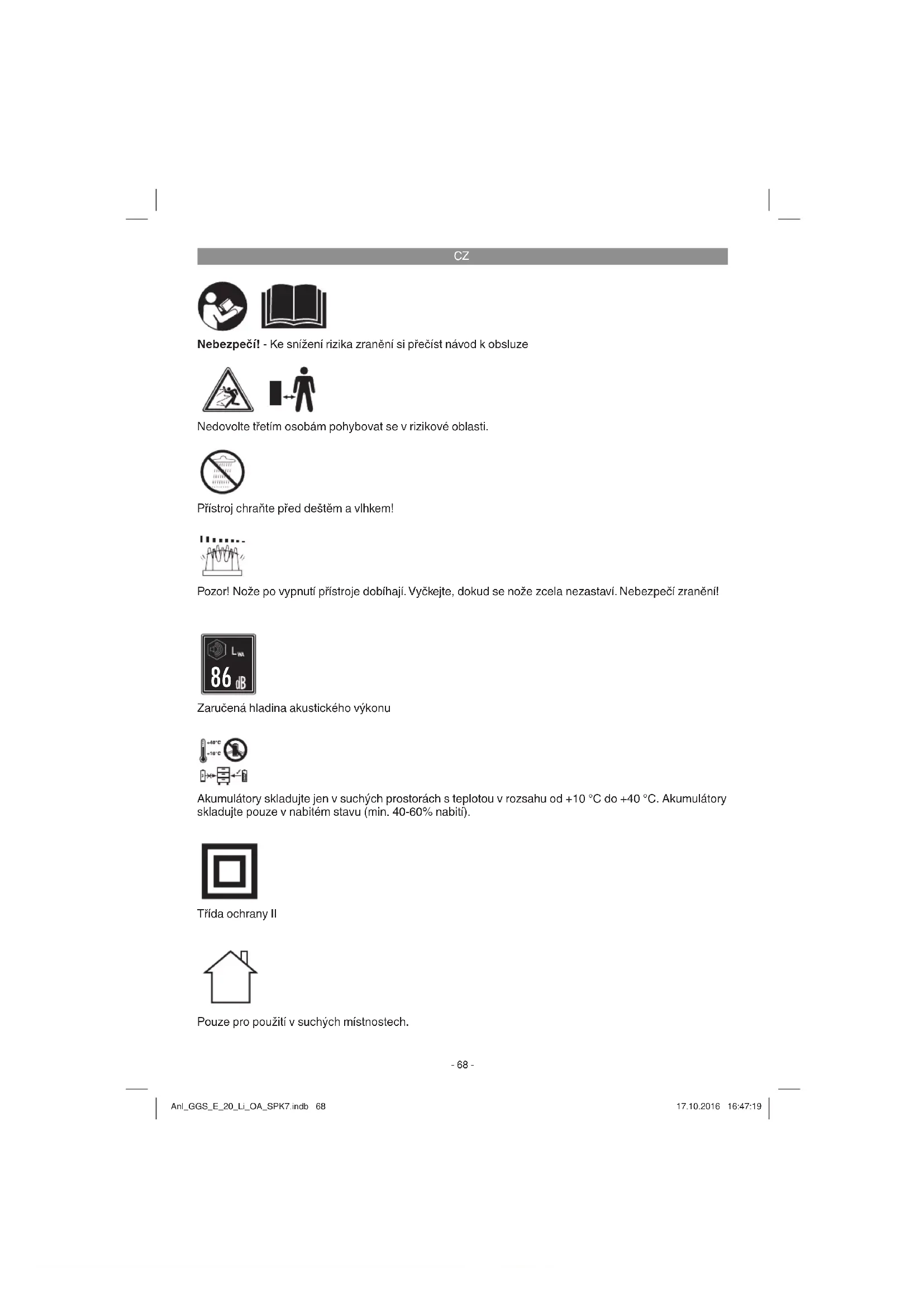

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Nedovolte třetím osobám pohybovat se v rizikové oblasti. Pozor! Nože po vypnutí přístroje dobíhají. Vyčkejte, dokud se nože zcela nezastaví. Nebezpečí zranění! Přístroj chraňte před deštěm a vlhkem! Akumulátory skladujte jen v suchých prostorách s teplotou v rozsahu od +10 °C do +40 °C. Akumulátory skladujte pouze v nabitém stavu (min. 40-60% nabití). Pouze pro použití v suchých místnostech. Třída ochrany II Zaručená hladina akustického výkonu

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1/2)

1 Nůž na stříhání trávy 2 Blokování zapnutí 3 Za-/vypínač 4 Odblokování nože 5 Nůž na stříhání keřů 6 Ochrana nože na stříhání trávy 7 Ochrana nože na stříhání keřů

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Přístroj je určen k sekání hran trávníku, malých travnatých ploch v soukromých zahradách u domů a chat. Za přístroje pro soukromé zahra- dy u domů a chat jsou považovány ty, které se nepoužívají ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví. Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání přístroje. Varování! Z důvodu ohrožení osob a vzniku věcných škod nesmí být přístroj používán na drcení za účelem kompostování. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_GGS_E_20_Li_OA_SPK7.indb 69Anl_GGS_E_20_Li_OA_SPK7.indb 69 17.10.2016 16:47:2017.10.2016 16:47:20CZ

Šířka záběru nůžek na trávu .................... 100 mm Délka řezu nůžek na keře ........................ 200 mm Tloušťka řezu nůžek na keře ....................... 8 mm Hladina akustického tlaku L

• Hmotnost p. 0
• ,66 kg Hladina akustického tlaku u ucha obsluhující osoby p. 72
• dB (A) Nejistota K p. 3
• dB (A) Pozor! Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-Ion aku- mulátory série Powe-X-Change! Power-X-Change 20 V, 1,5 Ah p. 5
• Li-Ion článků 20 V, 3,0 Ah p. 10
• Li-Ion článků 20 V, 4,0 Ah p. 10
• Li-Ion článků Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X- Charger. Nabíječka Síťové napětí p. 200
• –250 V ~ 50–60 Hz Výstup Jmenovité napětí p. 21
• V d. c. Jmenovitý proud 000 mA p. 3

Udaná emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a lze ji použít pro srovnání elektrického nástroje s jiným elektrickým nástrojem;

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení výstup- ních vlivů.

Emisní hodnota vibrací se může během skutečného používání elektrického nástroje měnit v závislosti na způsobu, jakým je elekt- rický nástroj používán.

Pokuste se udržovat zatížení vibracemi na co nejnižší úrovni. Příklad opatření pro snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení pracovní doby. Přitom je třeba zohlednit všechny části pra- covního cyklu (například doby, ve kterých je elektrický přístroj vypnut, a takové, ve kterých je přístroj zapnut, ale běží bez zatížení).

5. Před uvedením do provozu

Přístroj se dodává bez akumulátorů a bez nabíječky

5.1 Nabíjení akumulátoru (obr. 3-4)

1. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky do zásuvky. Zelená LED začne bli- kat.

významy LED indikací na nabíječce. Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální. Pokud není možné akumulátor nabít, zkontrolujte,

zda je v zásuvce síťové napětí,

zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů. Pokud stále není možné akumulátor nabít, prosí- me vás, abyste

a akumulátorový článek poslali na adresu našeho zákaznického servisu. V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití akumulátorového článku. To je každopádně nutné, pokud zjistíte, že výkon akumulátorových nůžek na živé ploty klesá. Akumulátorový článek nikdy kompletně nevybíjej- te. Toto vede k defektu akumulátoru!

5.2 Indikace kapacity akumulátorů (obr. 5)

Stiskněte spínač indikace kapacity akumulátoru. Indikace kapacity akumulátoru signalizuje stav nabití akumulátoru pomocí 3 LED. Všechny 3 LED svítí: Akumulátor je plně nabitý. 2 nebo 1 LED svítí: Akumulátor disponuje dostatečným zbytkovým nabitím. Anl_GGS_E_20_Li_OA_SPK7.indb 70Anl_GGS_E_20_Li_OA_SPK7.indb 70 17.10.2016 16:47:2017.10.2016 16:47:20CZ

1 LED bliká: Akumulátor je prázdný, akumulátor znovu nabijte. Všechny LED blikají: Akumulátor byl hluboce vybit a je defektní. Defekt- ní akumulátor se již nesmí používat a nabíjet!

5.3 Montáž akumulátoru (obr. 6-7)

Zasuňte akumulátor do vymezeného prostoru. Jakmile je akumulátor v poloze, která je zobraze- na na obrázku 7, dbejte na zacvaknutí západko- vého tlačítka! Při vyjmutí akumulátoru stiskněte západkové tlačítko a odstraňte akumulátor (obr. 8).

Sekanou plochu nejprve zbavte kamenů a jiných pevných předmětů. Blokování zapnutí (obr. 1 / pol.

2) brání neúmyslnému zapnutí přístroje.

Zapnutí (obr. 9) Při zapnutí promáčkněte blokování zapnutí a současně stiskněte za-/vypínač. Vypnutí (obr. 10) Uvolněním za-/vypínače se přístroj opět vypne.

Nůžkami na trávu pohybujte nad terénem v ob- loucích. Nejlepšího posekání dosáhnete, pokud je tráva suchá. Při poklesu výkonu sekání nůžky ihned znovu na- bijte, aby nedošlo k úplnému vybití akumulátorů. Pokud se nůžky na trávu nepoužívají, musí se na nůž nasadit černá ochranná krytka.

Přístroj lze používat ke stříhání malých keřů a dřevin. Nůžky lehce nakloňte ve směru stříhaného keře. Stříhejte nejprve po stranách, zezdola nahoru, a teprve poté horní část. Dbejte na to, že cizí předměty v keři nebo na něm mohou způsobit poškození nože. Aby nedošlo ke zranění, posuňte ochranu na nůž. Kdy stříhat keře:

Obecně platí pravidlo, že keře, které na pod- zim opadávají, by se měly stříhat v červnu a v říjnu.

Stálezelené keře se mohou stříhat v dubnu a v srpnu.

Varování! Nebezpečí zranění! Aby nedošlo ke zranění, posuňte ochranu na nůž. Pro odstranění nožů stiskněte odblokování nože / obr. 11) a vyjměte nůž tak, jak je znázorněno na obr. 12. Po odstranění nože jsou vidět převodová ozubená kola. Dbejte na to, aby se během výměny nože nedostaly do převodu žádné nečistoty. Montáž se provádí v opačném pořadí. Pozor! Při stisknutí odblokování nože (obr. 11) nůž vypadne! Při odstranění nože na střihání keřů postu- pujte stejně. Vsazení nože (obr. 13-14) Vložte pouzdro nože úzkou stranou do pouzd- ra přístroje. Stiskněte odblokování nože a pak přitlačte pouzdro nože k pouzdru přístroje, dokud výrazně a slyšitelně nezaklapne. Nůž na stříhání keřů se upevňuje stejně.

7. Čištění, údržba a objednání

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Před a po použití by se měly nůžky důkladně vyčistit. Pár kapek oleje (např. oleje na šicí st- roje) na nože zlepšuje výkon. Nože ale nikdy nenatírejte tukem / olejem.

Pro trvale přesný střih je nutné odstraňovat zbytky trávy a nečistoty také mezi horním a dolním nožem. Anl_GGS_E_20_Li_OA_SPK7.indb 71Anl_GGS_E_20_Li_OA_SPK7.indb 71 17.10.2016 16:47:2017.10.2016 16:47:20CZ

Pozor! Kvůli nebezpečí poranění osob a věcných škod výrobek nikdy nečistěte pod tekoucí vodou, zejména ne vysokotlakým vodním čističem. Akumulátorové nůžky uchovávejte na suchém místě, které je chráněno před mrazem. Místo uložení musí být nepřístupné dětem. 7.2. Údržba

Pro správný výsledek stříhání by měly být nože vždy ostré. Proto můžete nože opět naostřit pomocí brousku. Zejména doporučujeme odstranit zoubky a nerovnosti, které mohou vznikat kontaktem s kameny apod.

Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Přístroj nefunguje: Zkontrolujte stav nabití akumulátoru a funkčnost přístroje. Pokud přístroj i přes existující napětí ne- funguje, zašlete ho prosím na uvedenou adresu zákaznického servisu. Anl_GGS_E_20_Li_OA_SPK7.indb 72Anl_GGS_E_20_Li_OA_SPK7.indb 72 17.10.2016 16:47:2017.10.2016 16:47:20CZ

10. Indikace nabíječky

Stav indikace Význam a opatření Červená LED Zelená LED Vyp Bliká Provozní pohotovost Nabíječka je připojena na síť a připravena k provozu, akumulátor není v nabíječce. Zap Vyp Nabíjení Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Vyp zap Akumulátor je z 85% nabitý a připravený k provozu. (Doba nabíjení 1,5 Ah akumulátor: 30 min) (Doba nabíjení 3,0 Ah akumulátor: 60 min) (Doba nabíjení 4,0 Ah akumulátor: 80 min) Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití. (Doba nabíjení celkem 1,5 Ah akumulátor: cca 40 min) (Doba nabíjení celkem 3,0 Ah akumulátor: cca 75 min) (Doba nabíjení celkem 4,0 Ah akumulátor: cca 100 min) Opatření: Odeberte akumulátor z nabíječky. Odpojte nabíječku ze sítě. Bliká Vyp Přizpůsobené nabíjení Nabíječka se nachází v režimu šetrného nabíjení. Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a potřebuje více než 1 hod. To může mít následující příčiny: - Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vy- bíjení vybitého akumulátoru (hluboké vybití) - Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 45 °C. Opatření: Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále nabíjen. Bliká Bliká Chyba Nabíjení již není možné. Akumulátor je defektní. Opatření: Defektní akumulátor se již nesmí nabíjet. Odeberte akumulátor z nabíječky Zap Zap Porucha teploty Akumulátor je příliš horký (např. p římé sluneční záření) nebo příliš stu- dený (pod 0 °C) Opatření: Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20 °C). Anl_GGS_E_20_Li_OA_SPK7.indb 73Anl_GGS_E_20_Li_OA_SPK7.indb 73 17.10.2016 16:47:2117.10.2016 16:47:21CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_GGS_E_20_Li_OA_SPK7.indb 74Anl_GGS_E_20_Li_OA_SPK7.indb 74 17.10.2016 16:47:2117.10.2016 16:47:21CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor Spotřební materiál/spotřební díly* Nůž Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GGS_E_20_Li_OA_SPK7.indb 75Anl_GGS_E_20_Li_OA_SPK7.indb 75 17.10.2016 16:47:2117.10.2016 16:47:21CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylouč

eny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GGS_E_20_Li_OA_SPK7.indb 76Anl_GGS_E_20_Li_OA_SPK7.indb 76 17.10.2016 16:47:2117.10.2016 16:47:21SK
