GGS-E 20 Li OA - Desmalezadora Gardol - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped y cortasetos inalámbrico 2 en 1
Marca	Gardol
Modelo	GGS-E 20 Li OA
Ancho de corte (hierba)	100 mm
Ancho de corte (arbustos)	200 mm
Grosor de corte (arbustos)	8 mm
Velocidad en vacío	1200 rpm
Peso	0.66 kg
Alimentación	Batería de iones de litio de 20 V Power-X-Change (no incluida)
Nivel de presión acústica	63.4 dB(A)
Nivel de potencia acústica garantizado	83.4 dB(A)
Vibraciones	≤ 2.5 m/s²
Seguridad	Bloqueo de arranque, protección de la cuchilla, parada automática
Funciones principales	Corte de césped, poda de setos y arbustos
Cambio de cuchilla	Sin herramientas gracias al desbloqueo de cuchilla
Mantenimiento	Limpieza regular, afilado de cuchillas, lubricación ligera
Almacenamiento	Lugar seco y protegido de las heladas, batería cargada al 40-60%
Garantía	60 meses
Piezas de desgaste	Cuchillas, batería
Uso previsto	Jardines privados y ocio

Preguntas frecuentes - GGS-E 20 Li OA Gardol

¿Cómo cambiar la cuchilla del cortacésped?

Presione el desbloqueo de la cuchilla (fig. 11) y retire la cuchilla (fig. 12). Para insertar la nueva cuchilla, coloque el lado estrecho de la carcasa en la carcasa, presione el bloqueo de arranque y presione hasta que se oiga un clic. Haga lo mismo con la cuchilla para arbustos.

¿Qué acumulador usar con este cortacésped?

El aparato funciona exclusivamente con acumuladores Li-Ion de la serie Power-X-Change de 20 V (capacidades 1.5 Ah, 3.0 Ah o 4.0 Ah). No están incluidos.

¿Cómo cargar la batería?

Conecte el cargador a una toma de corriente (200-250 V~). Inserte la batería en el cargador. El LED verde parpadea durante la carga. Consulte la tabla de indicadores para más detalles.

¿Qué hacer si el aparato no arranca?

Verifique que la batería esté cargada e insertada correctamente. Si el problema persiste, contacte con el servicio posventa.

¿Cómo limpiar el cortacésped?

Limpie regularmente con un paño húmedo y un poco de jabón. No use productos agresivos. Evite la entrada de agua en el aparato. Limpie entre las cuchillas después de cada uso.

¿Cuándo podar un seto?

Los setos caducifolios se podan preferiblemente en junio u octubre. Los setos perennes en abril y agosto.

¿Cómo almacenar el aparato?

Consérvelo en un lugar seco y protegido de las heladas. La batería debe almacenarse cargada al 40-60% en una habitación entre +10°C y +40°C.

¿Cuál es la garantía del aparato?

La garantía es de 60 meses a partir de la fecha de compra, cubriendo defectos de fabricación. Las piezas de desgaste (cuchillas, batería) no están cubiertas.

¿Qué significan los indicadores del cargador?

Verde parpadeante = listo; Rojo fijo + verde apagado = cargando; Verde fijo + rojo apagado = cargado al 85%; Rojo parpadeante = carga lenta; Ambos parpadeantes = batería defectuosa; Ambos fijos = sobrecalentamiento.

¿Cómo evitar lesiones durante el uso?

Utilice siempre el bloqueo de arranque, no toque la cuchilla en movimiento, use protección ocular, mantenga a las personas y niños alejados de la zona de trabajo.

MANUAL DE USUARIO GGS-E 20 Li OA Gardol

ES Manual de instrucciones original Tijera cortacésped y recortasetos de batería

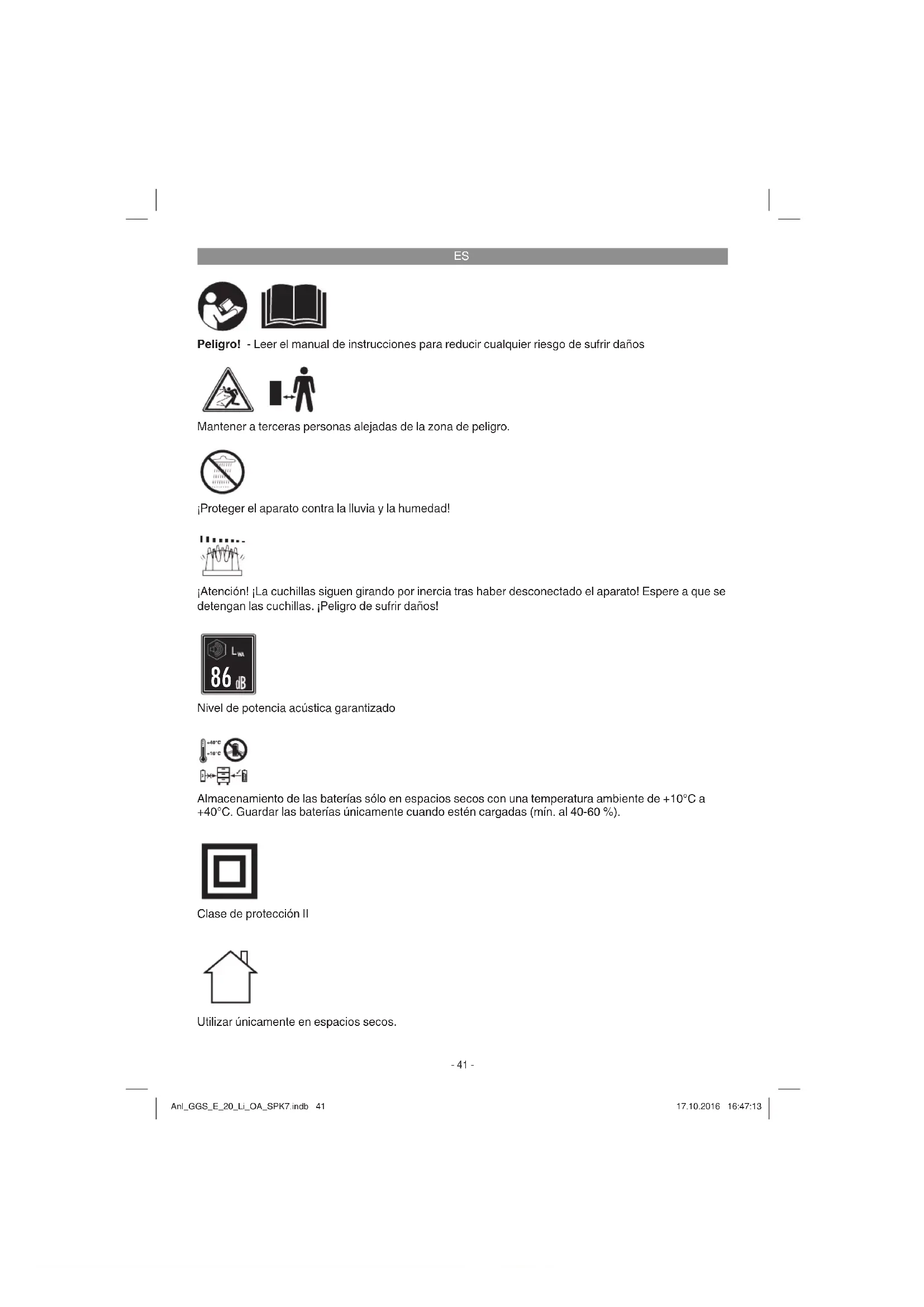

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Mantener a terceras personas alejadas de la zona de peligro.

¡Proteger el aparato contra la lluvia y la humedad!

¡Atención! ¡La cuchillas siguen girando por inercia tras haber desconectado el aparato! Espere a que se detengan las cuchillas. ¡Peligro de sufrir daños!

Nivel de potencia acústica garantizado

Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente de +10°C a +40°C. Guardar las baterías únicamente cuando estén cargadas (mín. al 40-60 %).

Clase de protección II

Utilizar únicamente en espacios secos.

ES

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro!

Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (fi g. 1/2)

1 Cuchilla cortacésped
2 Botón de bloqueo de conexión
3 Interruptor ON/OFF
4 Desbloqueo de cuchilla
5 Cuchilla para setos
6 Protección para la cuchilla cortacésped
7 Protección para la cuchilla recortasetos

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

• Abrir el embalaje y extraer cuidadosamente el aparato.
  • Retirar el material de embalaje, así como los

dispositivos de seguridad del embalaje y para el transporte (si existen).

• Comprobar que el volumen de entrega esté completo.
• Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
  Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.

Peligro!

¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y así xia!

• Manual de instrucciones original
• Instrucciones de seguridad

3. Uso adecuado

El aparato está indicado para cortar césped en esquinas y pequeñas superfi cies de césped en casas y jardines privados o de hobby. Se defi ne como jardines privados todos aquellos que no formen parte de instalaciones públicas, parques, polideportivos, calles, así como zonas agrícolas o forestales. La observancia de las instrucciones de uso específi cadas por el fabricante constituye un requisito indispensable para manejar el aparato de forma adecuada.

Advertencia: El aparato no debe emplearse para triturar material con el fin de obtener compost, puesto que se podrían producir daños personales y materiales.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

ES

4. Características técnicas

Número de revoluciones n_0 ..... 1200 rpm Anchura de corte la tijera cortacésped: .. 100 mm Longitud de corte tijera recortasetos ..... 200 mm Anchura de corte tijera recortasetos ..... 8 mm Nivel de presión acústica L_pA ..... 63,4 dB(A) Nivel de potencia acústica L_WA ..... 83,4 dB(A) Imprecisión K ..... 2,09 dB (A) Vibración a_h ..... ≤ 2,5 m/s² Peso ..... 0,66 kg Nivel de presión acústica en el oído del operario ..... 72 dB (A) Imprecisión K ..... 3 dB (A)

¡Atención!

El aparato se suministra sin baterías y sin cargador y sólo puede utilizarse con las baterías de iones de litio de la serie Power-X-Change.

Power-X-Change

20 V, 1,5 Ah ....5 células de iones de litio 20 V, 3,0 Ah ....10 células de iones de litio 20 V, 4,0 Ah ....10 células de iones de litio

Las baterías de iones de litio de la serie Power-X-Change sólo pueden cargarse con el cargador Power-X-Charger.

Cargador

Tensión de red .....200-250 V \~ 50-60 Hz

Salida

Tensión nominal .....21 V d. c. Corriente nominal .....3.000 mA

• El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado y puede, en comparación con una herramienta eléctrica, utilizarse con otra;
• El valor de emisión de vibraciones indicado también puede utilizarse para una valoración preliminar de la exposición.
• Dependiendo del modo en que se use la herramienta eléctrica, el valor de emisión de vibraciones puede variar respecto del valor indicado.
• Intente mantener la carga por vibraciones lo más baja posible. Algunas medidas para reducir la carga por vibraciones son, por ejemplo, llevar guantes mientras se utiliza la

herramienta y limitar el tiempo de trabajo. Al hacerlo deben tenerse en cuenta todas las partes del ciclo de servicio (por ejemplo los tiempos en los que la herramienta eléctrica está desconectada y los tiempos en los que está conectada pero funciona sin carga).

5. Antes de la puesta en marcha

El aparato se suministra sin baterías y sin cargador.

5.1 Cargar la batería (fi g. 3-4)

1. Comprobar que la tensión de red coincida con la especificada en la placa de identificación del aparato. Conectar el enchufe del cargador a la toma de corriente. El LED verde empieza a parpadear.
2. Introducir la batería en el cargador.
3. El apartado „Indicación cargador“ incluye una tabla con los signifi cados de las indicaciones LED del cargador.

Es posible que la batería se caliente durante el proceso de carga. Esto es normal.

En caso que no sea posible cargar la batería, comprobar que,

• exista tensión de red en el enchufe
- exista buen contacto entre los contactos de carga.

En caso de que todavía no fuera posible cargar la batería, rogamos enviar

- elcargador

• y la batería

a nuestro servicio de asistencia técnica.

Recargar la batería siempre a tiempo para procurar que dure lo máximo posible. Esto será necesario cuando se detecte que la potencia de las tijeras recortasetos se debilita.

Nunca descargar la batería por completo. ¡Esto podría provocar un defecto en la batería!

ES

5.2 Indicador de capacidad de batería (fi gura 5)

Pulsar en el interruptor para indicar la capacidad de batería. El indicador de capacidad de batería le indica el estado de carga de la batería sirviéndose de 3 LED.

Si los 3 LED están iluminados:

La batería está completamente cargada.

Si están iluminados 1 o 2 LED:

La batería dispone de sufi ciente carga residual.

Si 1 LED parpadea:

La batería está vacía, es preciso cargarla.

Si todos los LED parpadean:

La batería está muy descargada y defectuosa. Está prohibido emplear y cargar una batería defectuosa.

5.3 Montaje de la batería (fi g. 6-7)

Introducir la batería en el alojamiento previsto para ello. En cuanto la batería se encuentre en la posición que muestra la fi gura 7, asegurarse de que el dispositivo de retención enclave. Para extraer la batería es preciso presionar el dispositivo de retención y retirar la batería (fi g. 8).

6. Manejo

Las superfi cies a cortar han de mantenerse libres de piedras y demás objetos sólidos. El botón de bloqueo de conexión (fi g. 1/pos. 2) impide que el aparato se ponga en marcha de forma involuntaria.

Conexión (fi g. 9)

Para conectar el aparato, empujar hacia el tope el botón de bloqueo de conexión y al mismo tiempo pulsar el interruptor ON/OFF.

El aparato se apaga en cuanto se suelta el interruptor ON/OFF.

6.1 Cortar césped

Desplazar la tijera cortacésped por el suelo. La mejor potencia de corte se obtiene cuando el césped está seco.

Si desciende la potencia de corte, volver a cargar inmediatamente la batería de la tijera para que las baterías no se descarguen por completo.

Siempre que no se utilice la tijera cortacésped,

se deberán proteger las cuchillas con la cubierta negra de protección destinada a tal efecto.

6.2 Cortar setos

El aparato puede utilizarse para cortar pequeños setos y matas.

Inclinar ligeramente el recortasetos hacia el seto. En primer lugar, cortar los setos de abajo hacia arriba y después la parte superior.

Asegurarse de que no haya cuerpos extraños en o cerca del seto que puedan dañar las cuchillas.

Poner la protección para las cuchillas para evitar sufrir lesiones.

Épocas para cortar los setos:

• Normalmente los setos que pierden sus hojas en otoño, deben cortarse en junio y octubre.
• Los setos de hoja perenne, pueden cortarse en abril y agosto.

6.3 Cambio de las cuchillas

Advertencia: ¡Peligro de sufrir daños!

Poner la protección para las cuchillas para evitar sufrir lesiones.

Para retirar las cuchillas, presionar el desbloqueo de cuchilla (fi g. 11) y extraer la cuchilla como se indica en la fi gura 12.

Una vez retirada la cuchilla, pueden verse las ruedas dentadas del engranaje. Asegurarse de que no entre suciedad en el engranaje al cambiar la cuchilla.

El montaje se lleva a cabo realizando la misma secuencia pero en sentido contrario.

¡Cuidado! ¡Al pulsar el desbloqueo de la cuchilla (fi g. 11), la cuchilla se cae!

Proceder de la misma forma para retirar la cuchilla recortasetos.

Cómo colocar la cuchilla (fi g. 13-14)

Poner el lado más delgado de la carcasa de la cuchilla en la carcasa del aparato. Presionar el desbloqueo de la cuchilla y, a continuación, la carcasa de la cuchilla contra la carcasa del aparato hasta que se perciba acústicamente que se ha enclavado.

La cuchilla recortasetos se fi ja de la misma forma.

ES

7. Mantenimiento, limpieza y pedido de piezas de repuesto

7.1 Limpieza

• Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.
• Limpiar a fondo la tijera cortacésped, antes y después de utilizarla. Un par de gotas de aceite (p. ej., aceite para máquinas de coser) en las cuchillas mejoran el rendimiento de corte. No obstante, no engrasar nunca las cuchillas.
• Para obtener un corte homogéneo y exacto es preciso retirar los restos de césped y la suciedad que se encuentra entre la cuchilla superior e inferior.

¡Cuidado!

Para evitar daños personales y materiales, no limpiar nunca la herramienta con agua corriente, y mucho menos con agua a presión. Cuando no se utilice la tijera, mantenerla en lugar seco y resistente a bajas temperaturas. Se debe guardar en un lugar fuera del alcance de los niños.

7.2 Mantenimiento

Para que el resultado de corte sea satisfactorio, las cuchillas deberán estar siempre afiladas. Para afilarlas emplear una piedra de afilar. Recomendamos especialmente eliminar siempre las mellas y rebabas que se hayan producido por las piedras, etc.
- No es preciso realizar el mantenimiento de otras piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato
  • No. de artículo del aparato
  • No. de identidad del aparato
  • No. del recambio de la pieza necesitada.

Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

9. Averías

El aparato no funciona:

Comprobar que esté cargada y que el cargador funcione. En caso de que el aparato no funcione a pesar de haber tensión, enviarlo a la dirección indicada del servicio de asistencia técnica.

ES

10. Indicación cargador

Estado de indicación		Signifi cado y medida
LED rojo LED verde
apagado parpadea	Listo para funcionamientoEl cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador
encendido apagado	Carga	El cargador carga la batería en modo rápido.
apagado encendido	La batería está cargada al 85% y se puede utilizar.(Duración de la carga batería de 1,5 Ah: 30 min)(Duración de la carga batería de 3,0 Ah: 60 min)(Duración de la carga batería de 4,0 Ah: 80 min)Después se cambia a carga lenta hasta que la batería esté completmente cargada.(Duración de la carga total batería de 1,5 Ah: aprox. 40 min)(Duración de la carga total batería de 3,0 Ah: aprox. 75 min)(Duración de la carga total batería de 4,0 Ah: aprox. 100 min)Medida:Sacar la batería del cargador. Desconectar el cargador de la red.
parpadea apagado	Carga adaptadaEl cargador se encuentra en el modo de carga lenta.Por motivos de seguridad, en este modo la batería se carga con mayor lentitud y tarda más de 1h. Esto puede deberse a las siguientes causas:- La batería ha estado sin cargarse durante mucho tiempo o se ha continuado descargando una batería agotada (descarga total)- La temperatura de la batería no se encuentra dentro de un rango óptimo entre 25^ C y 45^ C.Medida:Esperar hasta que el proceso de carga haya finalizado, la batería puede seguir cargándose.
parpadea parpadea	Fallo	El proceso de carga ya no es posible. La batería está defectuosa.Medida:Está prohibido cargar una batería defectuosa.Sacar la batería del cargador.
encendido encendido	Avería	por temperaturaLa batería está demasiado caliente (p. ej. por radiación solar directa) o demasiado fría (por debajo de 0^ C)Medida:Sacar la batería y guardarla durante 1 día a temperatura ambiente (aprox. 20^ C).

ES

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

ES

Información de servicio

En todos los países mencionados en el certificado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo
Piezas de desgaste* Escobillas de carbón, Batería
Material de consumo/Piezas de consumo* Cuchilla
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de deficiencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
- ¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento.

ES

Certifi cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato.

Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

1. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

1. El periodo de garantía es de 60 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

2. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envien sin el comprobante pertinente o sin la placa de identificación puesto que resulta difícil clasificarlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

NL
