| Produkttype | Trådløs gressklipper og hekksaks 2-i-1 |
| Merke | Gardol |
| Modell | GGS-E 20 Li OA |
| Klippebredde (gress) | 100 mm |
| Klippebredde (busker) | 200 mm |
| Klippetykkelse (busker) | 8 mm |
| Tomgangshastighet | 1200 o/min |
| Vekt | 0.66 kg |
| Strømforsyning | Litium-ion batteri 20 V Power-X-Change (ikke inkludert) |
| Lydtrykknivå | 63.4 dB(A) |
| Garantert lydeffektnivå | 83.4 dB(A) |
| Vibrasjoner | ≤ 2.5 m/s² |
| Sikkerhet | Startlås, knivbeskyttelse, automatisk stopp |
| Hovedfunksjoner | Gressklipping, trimming av hekker og busker |
| Knivskifte | Verktøyløs takket være knivutløsning |
| Vedlikehold | Regelmessig rengjøring, sliping av kniver, lett smøring |
| Oppbevaring | Tørt, frostfritt sted, batteri ladet til 40-60% |
| Garanti | 60 måneder |
| Slitedeler | Kniver, batteri |
| Tiltenkt bruk | Private hager og fritidsbruk |
Ofte stilte spørsmål - GGS-E 20 Li OA Gardol
Brukerspørsmål om GGS-E 20 Li OA Gardol
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din GGS-E 20 Li OA - Gardol og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GGS-E 20 Li OA av merket Gardol.
BRUKSANVISNING GGS-E 20 Li OA Gardol
NO Original-driftsveiledning Batteridrevet gress- og busksaks
IS Upprunalegar notandaleiðbeiningar Hleðslu-gras og runnaklippur
SE Original-bruksanvisning Batteridriven gräs-/häcksax
3. Formålsbestemt anvendelse
7. Rengøring, vedligeholdelse og reservedelsbestilling
7.1 Rengøring
mellem over- og underkniv - fjernes.
Forsigtig!
8. Bortskaff else og genanvendelse
Recycling-alternativ til tilbagesendelse:
Fare! - Les bruksanvisningen for å redusere faren for personskader
Hold andre personer borte fra faresonen.
Maskinen må ikke utsettes for regn og fuktighet!
OBS! Knivene fortsetter å gå etter at maskinen er slått av. Vent til knivene står helt stille. Fare for personskader!
Garantert lydeff ektnivå
De oppladbare batteriene må bare oppbevares i tørre rom med en omgivelsestemperatur fra +10 °C - +40 °C. Oppladete batterier må bare oppbevares i oppladet tilstand (min. 40-60 % oppladet).
Sikkerhetsklasse II
Kun til bruk i tørre rom.
NO

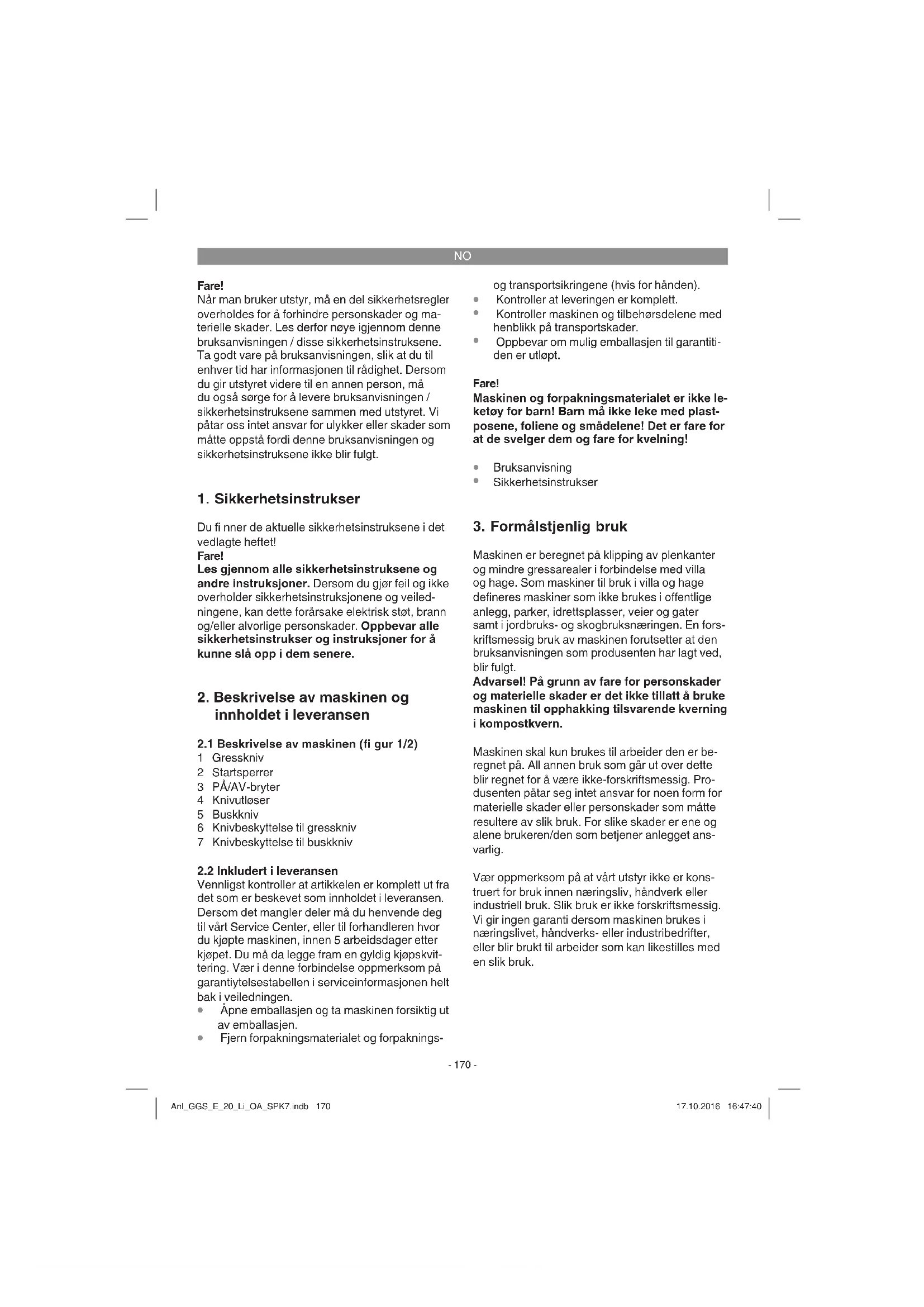

Fare!
Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.
1. Sikkerhetsinstrukser
Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.
2. Beskrivelse av maskinen og innholdet i leveransen
2.1 Beskrivelse av maskinen (fi gur 1/2)
1 Gresskniv
2 Startsperrer
3 PÅ/AV-bryter
4 Knivutlöser
5 Buskkniv
6 Knivbeskyttelse til gresskniv
7 Knivbeskyttelse til buskkniv
2.2 Inkludert i leveransen
Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.
- Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings-
og transportsikringene (hvis for hånden).
• Kontroller at leveringen er komplett.
- Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
- Oppbevar om mulig emballasjen til garantitiden er utløpt.
Fare!
Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!
- Bruksanvisning
• Sikkerhetsinstrukser
3. Formålstjenlig bruk
Maskinen er beregnet på klipping av plenkanter og mindre gressarealer i forbindelse med villa og hage. Som maskiner til bruk i villa og hage defineres maskiner som ikke brukes i offentlige anlegg, parker, idrettsplasser, veier og gater samt i jordbruks- og skogbruksnæringen. En forskriftsmessig bruk av maskinen forutsetter at den bruksanvisningen som produsenten har lagt ved, blir fulgt.
Advarsel! På grunn av fare for personskader og materielle skader er det ikke tillatt å bruke maskinen til opphakking tilsvarende kverning i kompostkvern.
Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.
NO
4. Tekniske data
Turtall n_0 .....1200 min ^-1
Klippebredde gressaks 100 mm
Klippelengde busksaks 200 mm
Klippetykkelse busksaks 8 mm
Lydtrykknivå L pA 63,4 dB (A)
Lydeff ektnivå LWA 83,4 dB (A)
Usikkerhet K 2,09 dB (A)
Vibrasjon ah ≤ 2,5m/s^2
Vekt 0,66 kg
Lydtrykknivå på brukerens øre ...... 72 dB (A)
Usikkerhet K 3 dB (A)
OBS!
Maskinen leveres uten oppladbare batterier og uten ladeapparat. Den må bare drives med de oppladbare li-ion batteriene i Power-X-Change-serien!
Power-X-Change
20 V, 1,5 Ah .... 5 li-ion celler
20 V, 3,0 Ah 10 li-ion celler
20 V, 4,0 Ah 10 li-ion celler
De oppladbare li-ion batteriene i Power-X-Change-serien må bare lades med Power-X-Charger.
Ladeapparat
Nettspenning ....200-250 V \~ 50-60 Hz
Utgang
Nominell spenning 21 V d. c.
Nominell strøm 3.000 mA
- Angitt emisjonsverdi for vibrasjoner er målt i samsvar med en standardisert testmetode og kan brukes til å sammenligne et elektroverk-tøy med et annet.
- Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belastningen man utsettes for.
- Emisjonsverdien for vibrasjoner kan avvike fra angitt verdi under faktisk bruk av elektroverktöyet, avhengig av hvordan elektroverktöyet brukes.
- Forsøk å holde belastningen som forårsakes av vibrasjoner så lav som mulig. Eksempler på tiltak for å redusere belastning forårsaket av vibrasjoner kan være å bruke hansker under arbeidet med verktøyet, samt å begrense
arbeidstiden. I denne forbindelse må det tas hensyn til alle andelene av driftssyklusen (f.eks. tider hvor elektroverktøyet er slått av, og tider hvor det er slått på, men hvor det er i gang uten belastning).
5. Før igangsetting
Maskinen leveres uten oppladbare batterier og uten ladeapparat.
5.1 Lading av batteriet (fi g. 3-4)
- Kontroller at den nettspenningen som er angitt på merkeplaten, stemmer overens med den eksisterende nettspenningen. Stikk nettpluggen til ladeapparatet inn i stikkontakten. Den grønne lysdioden begynner å blinke.
- Stikk det oppladbare batteriet inn på ladeapparatet.
- Under punktet „Indikator på ladeapparatet“ fi nner du en tabell som viser betydningen av LED-indikatoren på ladeapparatet.
Under ladingen kan batteriet bli litt varmt. Dette er imidlertid normalt.
Dersom det ikke er mulig å lade batteripakken, må du vennligst kontrollere:
• om det finnes nettspenning på stikkontakten
- om kontakten på ladekontaktene er upåklagelig
Dersom det fortsatt ikke er mulig å lade batteripakken, må du vennligst sende
- ladeapparatet
- ogbatteripakken
til vår kundeservice.
Med henblikk på å oppnå en lang levetid for batteripakken, bør du sørge for å lade batteriene opp igjen i rett tid. Dette er alltid nødvendig dersom du konstaterer at hekksaksens ytelse avtar. Du må aldri la hekksaksens batteripakke utlades helt. Det fører til defekt på batteripakken.
NO
5.2 Indikator for batterikapasitet (fi gur 5)
Trykk på bryteren for indikatoren for batterikapasitet. Indikatoren for batterikapasitet signaliserer batteriets ladetilstand ved hjelp av 3 lysdioder.
Alle 3 lysdiodene lyser:
Det er fortsatt en tilstrekkelig mengde strøm på batteriet.
1 lysdiode blinker:
Batteriet ble utladet for mye og er defekt. Et defekt oppladbart batteri må ikke lenger brukes og lades!
5.3 Montering av det oppladbare batteriet (fi gur 6-7)
Skyv det oppladbare batteriet inn i det hertil tiltenkte batterifestet. Kontroller at låsetasten går i lås så snart det oppladbare batteriet er på plass, som vist på fi gur 7! For å ta ut det oppladbare batteriet må du trykke på utløsertasten og ta ut batteriet (fi gur 8).
6. Betjening
Fjern steiner og andre harde gjenstander fra are- alet som skal klippes. Startsperren (fi gur 1/pos. 2) hindrer utilsiktet start av maskinen.
Slå på (fi gur 9)
Trykk startsperren helt inn og trykk samtidig på PÅ/AV-bryteren for å slå maskinen på.
Slå av (fi gur 10)
Ved å slippe løs PÅ/AV-bryteren kan maskinen slås av igjen.
6.1 Klippe gress
La gressaksen gli over bakken. Du får best klippeytelse när plenen er tørr.
Når klippeytelsen avtar, må du omgående lade opp igjen saksen, slik at de oppladbare batteriene ikke går helt tomme.
Når gressaksen ikke er i bruk, må det svarte beskyttelsesdekslet for knivene settes på knivene.
6.2 Klippe hekken
Maskinen kan brukes til å klippe mindre hekker og busker.
Hold busksaksen i lett vinkel i forhold til hekken som skal klippes.
Klipp først sidene, nedenfra og opp, og først deretter oversiden.
Vær oppmerksom på uvedkommende gjenstander i hekken som eventuelt kan føre til skader på kniven.
Skyv knivbeskyttelsen over kniven for å unngå personskader.
Når bør man klippe hekken:
- Den generelle regelen er atr hekker som mister løvet om høsten, skal klippes i juni og oktober.
- Hekker som er grønne hele året, kan klippes i april og august.
6.3 Utskiftning av knivene
Advarsel! Fare for personskader!
Skyv knivbeskyttelsen over kniven for å unngå personskader.
Trykk inn utløsermekanismen for knivene for å demontere knivene (fi gur 11) og ta av kniven som vist i fi gur 12.
Monteringen skjer i motsatt rekkefølge.
Forsiktig! Når du trykker inn utlösermekanismen for knivene (fi gur 11, faller kniven ned!
Gå fram på akkurat samme måte for å ta av buskkniven.
Montering av kniven (fi gur 13-14)
Sett den smale siden av knivhuset inn i maskinhuset. Trykk inn knivutløseren og skyv deretter knivhuset mot maskinhuset til det går hørbart i lås. Buskkniven festes på samme måte.
NO
7. Rengjøring, vedlikehold og bestilling av reservedeler
7.1 Rengjøring
- Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
- Vi anbefaler å rengjøre maskinen omgående etter bruk.
- Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.
- Du bør rengjøre saksen grundig før og etter bruk. Et par dråper olje (f.eks. symaskinolje) på knivene gir bedre klippeytelse. Du må imidlertid aldri smøre knivene inn med fett.
- Det er viktig å fjerne gressrester og smuss også mellom over- og underkniven, for at klipperesultatet skal holdes konstant nøyaktig.
Forsiktig!
På grunn av fare for personskader og materielle skader må du aldri rengjøre produktet med rennende vann, særlig ikke under høytrykk. Oppbevar den batteridrevne saksen på et tørt og frostsikkert sted. Oppbevaringsstedet må være utilgjengelig for barn.
7.2 Vedlikehold
- For at resultatet av klippingen skal bli godt, bør knivene alltid være skarpe. Av den grunn kan de slipes med et bryne. Vi anbefaler spesielt å fjerne hakk og grader som forårsakes av steiner eller liknende.
- Det befinner seg ingen deler som kan vedlikeholdes inne i maskinen.
7.3 Bestilling av reservedeler:
Når man bestiller reservedeler, bør følgende opplysninger angis:
- Maskintype
• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer - Reservedelsnummeret til den nødvendige reservedelen
Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info
8. Avfallsbehandling og gjenvinning
Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.
9. Feil
Maskinen går ikke:
Kontroller om batteriet er oppladet, og om lade-apparatet virker som det skal. Dersom maskinen ikke virker, selv om den tilføres spenning, må du sende den inn til angitt kundeserviceadresse.
NO
I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.
Recycling-alternativ til oppfordring om returnering:
Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.
Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.
Med forbehold om tekniske endringer
NO
Serviceinformasjon
Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.
Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.
| Kategori Eksempel | |
| Slitedeler* Kullbørster, Batteri | |
| Forbruksmateriale/ forbruksdeler* Kniv | |
| Manglende deler |
Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:
- Virket maskinen noen gang, eller var den defekt helt fra start av?
- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
Beskriv denne feilfunksjonen.
NO
Garantidokument
Kjære kunde!
Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:
-
Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
-
Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.
Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.
- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.
- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).
- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.
-
Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.
-
Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.
Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
