| Vrsta izdelka | Brezžični 2-v-1 obrezovalnik trave in žive meje |
| Znamka | Gardol |
| Model | GGS-E 20 Li OA |
| Širina rezanja (trava) | 100 mm |
| Širina rezanja (grmičevje) | 200 mm |
| Debelina rezanja (grmičevje) | 8 mm |
| Hitrost vrtenja v prostem teku | 1200 tr/min |
| Teža | 0.66 kg |
| Napajanje | Litij-ionska baterija 20 V Power-X-Change (ni priložena) |
| Raven zvočnega tlaka | 63.4 dB(A) |
| Zajamčena raven zvočne moči | 83.4 dB(A) |
| Vibracije | ≤ 2.5 m/s² |
| Varnost | Zaklepanje zaganjanja, zaščita rezila, samodejni izklop |
| Glavne funkcije | Košnja trave, obrezovanje živih mej in grmovja |
| Menjava rezila | Brez orodja z odklepanjem rezila |
| Vzdrževanje | Redno čiščenje, brušenje rezil, rahlo mazanje |
| Shranjevanje | Suh prostor brez zmrzali, baterija napolnjena 40-60% |
| Garancija | 60 mesecev |
| Potrošni deli | Rezila, baterija |
| Predvidena uporaba | Zasebni vrtovi in prosti čas |
Pogosto zastavljena vprašanja - GGS-E 20 Li OA Gardol
Vprašanja uporabnikov o GGS-E 20 Li OA Gardol
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Trimer za travo v formatu PDF brezplačno! Poiščite svoja navodila GGS-E 20 Li OA - Gardol in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GGS-E 20 Li OA znamke Gardol.
NAVODILA ZA UPORABO GGS-E 20 Li OA Gardol
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Tretje osebe se ne smejo zadrževati v območju nevarnosti.
Napravo zaščitite pred dežjem in vlago!
Pozor! Rezila po izklopu tečejo naprej. Počakajte, da se rezila popolnoma ustavijo. Nevarnost poškodb!
Garantirani nivo zvočne moči
Akumulatorje skladiščite le v suhih prostorih, kjer je temperatura okolice med +10 °C – +40 °C. Akumulatorje vedno skladiščite polne (40 do 60 %).
Razred zaščite II
Samo za uporabo v suhih prostorih
SI
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/2)
1 Rezilo za travo
2 Blokada vklopa
3 Stikalo za vklop/izklop
4 Odpah rezila
5 Rezilo za grmovje
6 Zaščita rezila za travo
7 Zaščita rezila za grmovje
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.
- Odprite embalažo in previdno vzemite napravo iz embalaže.
- Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
• Preverite,če je obseg dobave popoln. - Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!
• Originalna navodila za uporabo
• Varnostninapotki
3. Predpisana namenska uporaba
Naprava je primerna za obrezovanje robov trate in manjših travnih površin na vrtu zasebnih hiš in ljubiteljskih vrtov. Naprave za zasebni domač in ljubiteljski vrt so tiste naprave, ki se ne uporabljajo v javnih nasadih, parkih, na športnih igriščih ter v kmetijstvu in gozdarstvu. Upoštevanje priloženih proizvajalčevih navodil za uporabo je pogoj za pravilno uporabo naprave.
Pozor! Zaradi nevarnosti poškodovanja oseb ali materialne škode naprave ne uporabljajte za sesekljanje materiala za kompostiranje.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
SI
4. Tehnični podatki
Št. vrtljajev n 0 ....1.200 min ^-1
Širina reza škarje za travo 100 mm
Dolžina rezanja – škarje za grmovje ..... 200 mm
Debelina reza škarje za grmičevje ....8 mm
Nivo zvočnega tlaka L pA 63,4 dB (A)
Nivo zvočne moči L WA 83,4 dB (A)
Negotovost K 2,09 dB (A)
Vibracije ah ≤ 2,5m / s^2
Teža 0,66 kg
Raven zvočnega tlaka na
ušesih upravljavca 72 dB (A)
Negotovost K 3 dB (A)
Pozor!
Naprava je dobavljena brez akumulatorjev in polnilnika; uporabljate jo lahko samo z litij-ionskimi akumulatorji serije Power-X-Change!
Power-X-Change
20 V, 1,5 Ah ....5 litij-ionskih celic
20 V, 3,0 Ah .....10 litij-ionskih celic
20 V, 4,0 Ah ....10 litij-ionskih celic
Litij-ionske akumulatorje serije Power-X-Change je dovoljeno polniti samo s polnilnikom Power-X-Charger.
Polnilnik
Omrežna napetost .....200-250 V \~ 50-60 Hz
Izhod
Nazivna napetost 21 V d. c.
- Navedena vrednost emisije tresljajev je bila izmerjena po standardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo.
- Navedeno vrednost emisije tresljajev je mogoče uporabiti tudi za uvodno oceno izpostavljenosti.
- Vrednost emisije tresljajev se lahko med dejansko uporabo električnega orodja razlikuje od navedene vrednosti, kar je odvisno od vrste in načina uporabe električnega orodja.
- Obremenitev zaradi tresljajev ohranjajte tako nizko, kot je mogoče. Primeri ukrepov za zmanjšanje obremenitev zaradi tresljajev so nošenje rokavic pri uporabi orodja in omejitev
delovnega časa. Upoštevati morate vse dele obratovalnega cikla (na primer čas, v katerem je električno orodje izklopljeno in čas, v katerem je sicer vklopljeno, toda dela brez obremenitve).
5. Pred uporabo
Naprava se dobavi brez akumulatorja in polnilnika!
5.1 Polnjenje akumulatorja (slika 3-4)
- Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič polnilca v zidno vtičnico. Zelena LED-dioda začne utripati.
- Akumulator potisnite na polnilec.
- V točki „Prikaz polnilca“ najdete tabelo s po- meni prikaza LED-diod na polnilni napravi.
Če polnjenje akumulatorja ne bi bilo možno, pre- verite prosimo:
Če polnjenje akumulatorja še zmeraj ne bi bilo možno, Vas prosimo, da
• polnilnik
- inizvijač
V interesu dolge življenjske dobe akumulatorja poskrbite za pravočasno ponovno polnjenje akumulatorja. To je v vsakem primeru potrebno, če ugotovite, da moč baterijskega škarje za živo mejo. Nikoli popolnoma ne izpraznite akumulatorja. To poškoduje paket akumulatorjev!
5.2 Prikaz zmogljivosti akumulatorja (slika 5)
Pritisnite na stikalo za prikaz kapacitete akumulatorja. Prikaz kapacitete akumulatorja signalizira stanje napolnjenosti akumulatorja s 3 barvnimi lučkami LED.
Vse 3 LED-lučke svetijo:
Akumulator je do konca napolnjen.
Svetita 2 ali 1 lučka LED:
Akumulator je še zadostno napolnjen.
SI

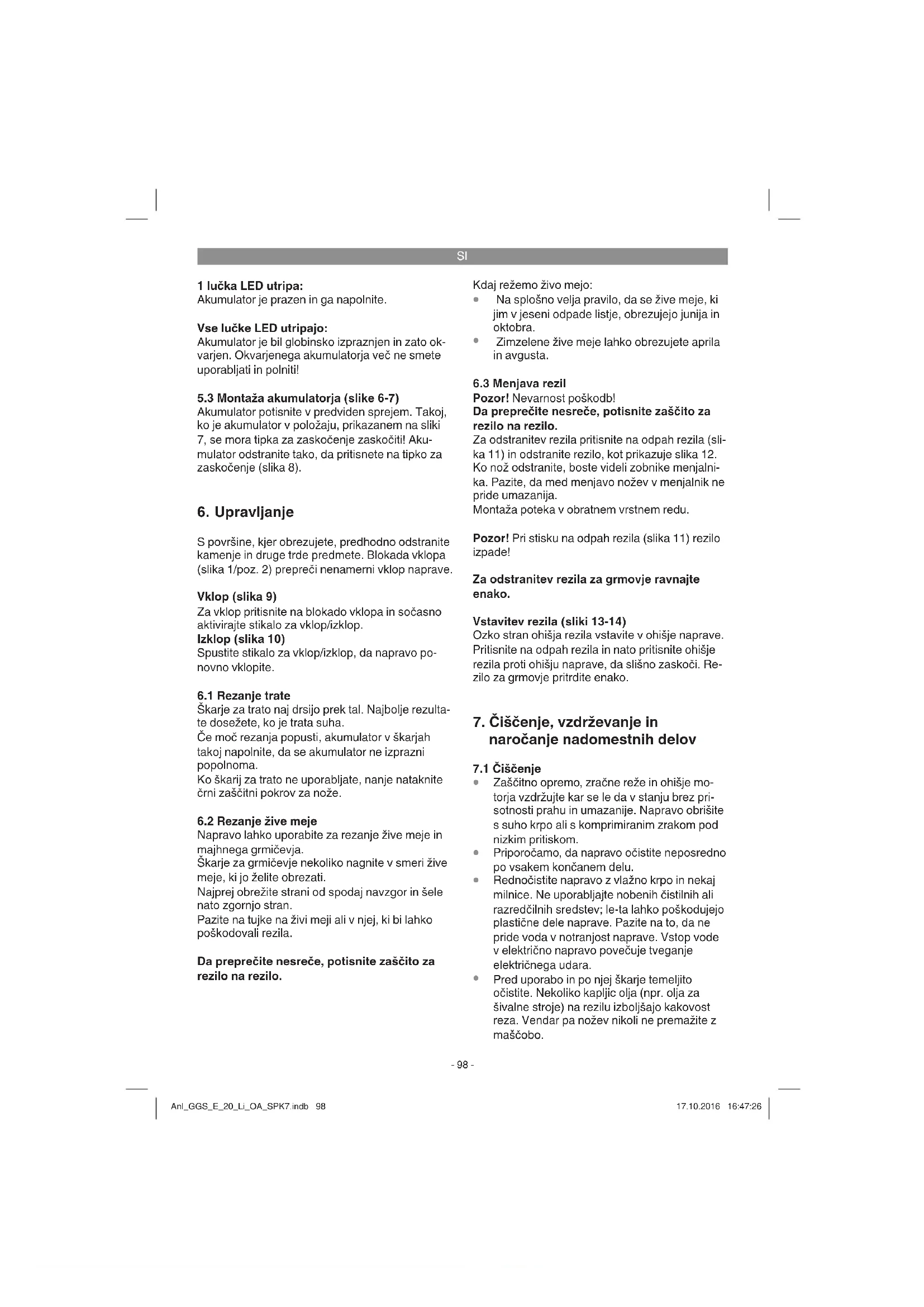

1 lučka LED utripa:
Akumulator je prazen in ga napolnite.
Vse lučke LED utripajo:
Akumulator je bil globinsko izpraznjen in zato okvarjen. Okvarjenega akumulatorja več ne smete uporabljati in polniti!
S površine, kjer obrezujete, predhodno odstranite kamenje in druge trde predmete. Blokada vklopa (slika 1/poz. 2) prepreči nenamerni vklop naprave.
Vklop (slika 9)
Za vklop pritisnite na blokado vklopa in sočasno aktivirajte stikalo za vklop/izklop.
Izklop (slika 10)
Spustite stikalo za vklop/izklop, da napravo po- novno vklopite.
6.1 Rezanje trate
Škarje za trato naj drsijo prek tal. Najbolje rezultate dosežete, ko je trata suha.
Če moč rezanja popusti, akumulator v škarjah takoj napolnite, da se akumulator ne izprazni popolnoma.
Ko škarij za trato ne uporabljate, nanje nataknite črni zaščitni pokrov za nože.
Napravo lahko uporabite za rezanje žive meje in majhnega grmičevja.
Škarje za grmičevje nekoliko nagnite v smeri žive meje, ki jo želite obrezati.
Najprej obrežite strani od spodaj navzgor in šele nato zgornjo stran.
Pazite na tujke na živi meji ali v njej, ki bi lahko poškodovali rezila.
Da preprečite nesreče, potisnite zaščito za rezilo na rezilo.
Kdaj režemo živo mejo:
- Na splošno velja pravilo, da se žive meje, ki jim v jeseni odpade listje, obrezujejo junija in oktobra.
Zimzelene žive meje lahko obrezujete aprila in avgusta.
6.3 Menjava rezil
Da preprečite nesreče, potisnite zaščito za rezilo na rezilo.
Za odstranitev rezila pritisnite na odpah rezila (sli-ka 11) in odstranite rezilo, kot prikazuje slika 12. Ko nož odstranite, boste videli zobnike menjalnika. Pazite, da med menjavo nožev v menjalnik ne pride umazanija.
Montaža poteka v obratnem vrstnem redu.
Pozor! Pri stisku na odpah rezila (slika 11) rezilo izpade!
Za odstranitev rezila za grmovje ravnajte enako.
Vstavitev rezila (sliki 13-14)
Ozko stran ohišja rezila vstavite v ohišje naprave. Pritisnite na odpah rezila in nato pritisnite ohišje rezila proti ohišju naprave, da slišno zaskoči. Rezilo za grmovje pritrdite enako.
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov
7.1 Čiščenje
- Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
- Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
- Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.
- Pred uporabo in po njej škarje temeljito očistite. Nekoliko kapljic olja (npr. olja za šivalne stroje) na rezilu izboljšajo kakovost reza. Vendar pa nožev nikoli ne premažite z maščobo.
SI
- Za vedno enak natančen rez je treba odstranjevati ostanke trave in umazanijo med zgornjim in spodnjim rezilom.
Pozor!
Zaradi nevarnosti poškodovanja oseb in stvari izdelka nikoli ne čistite s tekočo vodo, zlasti ne z visokim tlakom. Akumulatorske škarje hranite na suhem mestu, kjer ne zamrzuje. Mesto shranjevanja mora biti otrokom nedostopno.
7.2 Vzdrževanje
- Za dobro kakovost rezanja morajo biti rezila vedno ostra. Vedno znova jih brusite z brusom. Še zlasti je priporočljivo, da odstranite razpoke in zarobke, ki lahko nastanejo zaradi kamnov in podobnega.
- V notranjosti naprave ni nobenih delov, ki bi jih bilo treba vzdrževati.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info
8. Odstranjevanje in ponovna uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališcu, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.
9. Motnje
Naprav ne dela:
Preverite, ali je baterija polna in ali polnilnik deluje. Če naprava kljub napetosti ne deluje, jo pošljite na navedeni naslov službe za stranke.
SI
10. Prikaz polnilca
| Prikaz stanja | Pomen in ukrepi | |
| Rdeča lučka LED: | Zelena lučka LED | |
| Izklop Utripa | Pripravljeno na | uporaboPolnilec je priključen na omrežje in pripravljena na uporabo, akumulator ni v polnilni napravi |
| Vklop Izklop | Polnjenje | Polnilec polni akumulator v načinu hitrega polnjenja. |
| Izklop Vklop | Akumulator je 85 | % poln in pripravljen na uporabo.(trajanje polnjenja 1,5 Ah akumulator: 30 min)(trajanje polnjenja 3,0 Ah akumulator: 60 min)(trajanje polnjenja 4,0 Ah akumulator: 80 min)Nato se do preklopi v blago polnjenje, dokler ni povsem poln.(Trajanje polnjenja skupaj 1,5 Ah akumulator: ca. 40 min)(Trajanje polnjenja skupaj 3,0 Ah akumulator: ca. 75 min)(Trajanje polnjenja skupaj 4,0 Ah akumulator: ca. 100 min)Ukrep:Akumulator odstranite iz polnilca. Polnilec ločite od omrežja. |
| Utripa Izklop | Prilagodilno | PolnjenjePolnilec je v načinu pazljivega polnjenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več kot 1 uro. Vzroki so lahko naslednji:Akumulator zelo dolgo ni bil polnjen ali pa se je praznjenje že izčrpanega akumulatorja nadaljevalo (globoka izpraznitev)Temperatur a akumulatorja ni v idealnem razponu med 10 °C in 45 °C.Ukrep:Počakajte do konca postopka polnjenja, akumulator lahko kljub temu polnite naprej. |
| Utripa Utripa | Napaka | Postopek polnjenja ni mogoč. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilca. |
| Vklop Vklop | Motnja temperature | Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen (pod 0 °C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20 °C). |
SI
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
SI
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
| Kategorija Primer | |
| Obrabni deli* Ogljene ščetke, Akumulator | |
| Obrabni material/ obrabni deli* Rezilo | |
| Manjkajoči deli |
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
SI
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:
-
Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
-
Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Proximo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.
-
Iz garancije so izvzeti:
-
Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).
-
Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.
-
Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.
-
Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
