NOTENDAHANDBÓK GGS-E 20 Li OA Gardol

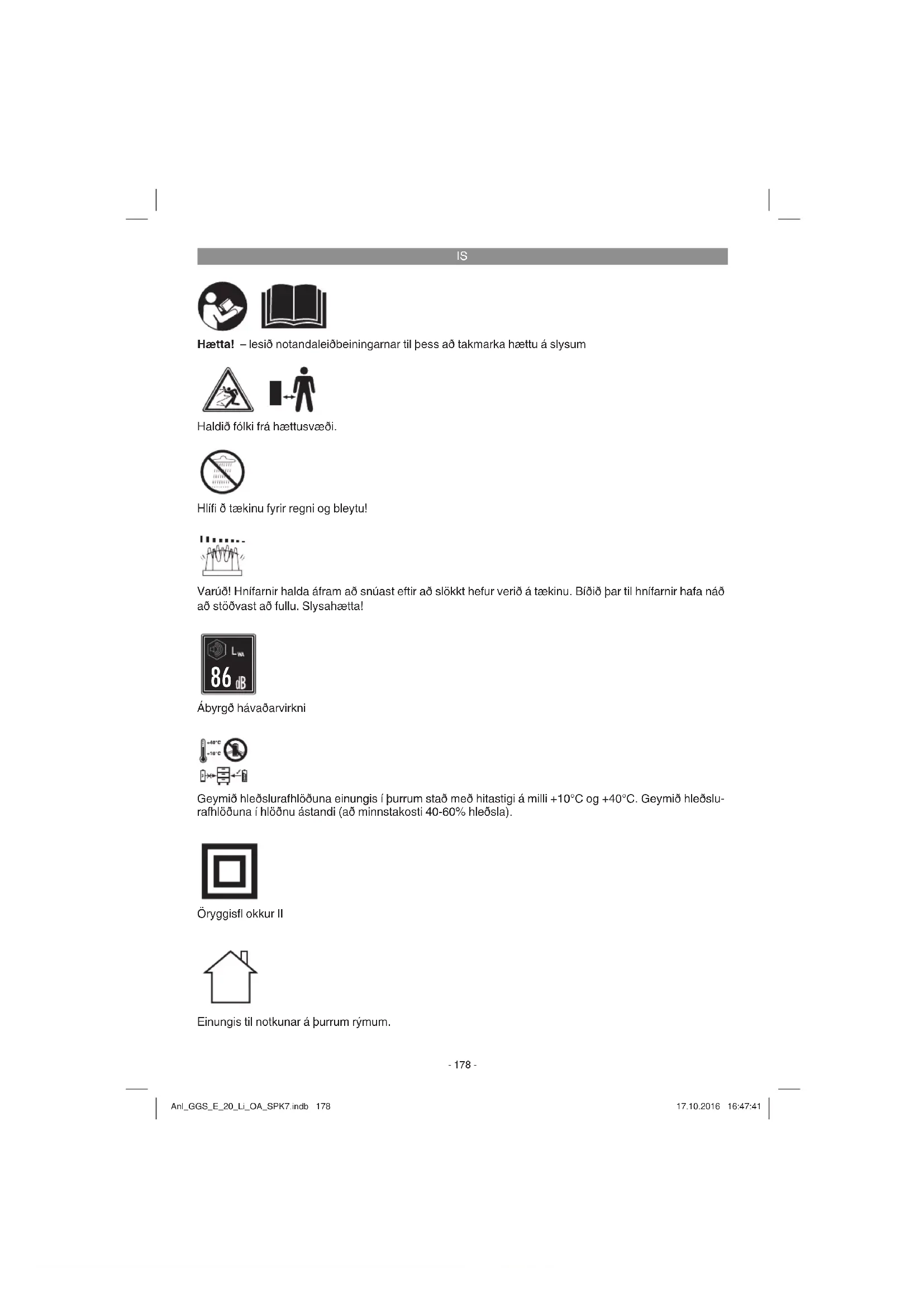

Hætta! – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Haldið fólki frá hættusvæði. Varúð! Hnífarnir halda áfram að snúast eftir að slökkt hefur verið á tækinu. Bíðið þar til hnífarnir hafa náð að stöðvast að fullu. Slysahætta! Hlífi ð tækinu fyrir regni og bleytu! Geymið hleðslurafhlöðuna einungis í þurrum stað með hitastigi á milli +10°C og +40°C. Geymið hleðslu- rafhlöðuna í hlöðnu ástandi (að minnstakosti 40-60% hleðsla). Einungis til notkunar á þurrum rýmum. Öryggisfl okkur II Ábyrgð hávaðarvirkni

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2. Tækislýsing og innihald

2.1 Tækislýsing (myndir 1/2)

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Þetta tæki er ætlað til þess að skera grasfl a- tarkanta og litla grasfl eti á heimilisgörðum og í frístundagörðum. Þegar talað er um tæki til notku- nar í einkagörðum og frístundagörðum er átt við tæki sem ekki eru notuð við vinnu á opinberum svæðum, görðum, íþróttasvæðum, við götur eða í landbúnaði eða í skógrækt. Það að fara eftir meðfylgjandi notandaleiðbeiningum framleiðanda er grundvöllur réttrar notkunar á þessu tæki. Viðvörun! Vegna hættu gagnvart fólki og hlu- tum má ekki nota þetta tæki til þess að mylja eða kurla efni til endurvinnslu. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun. Anl_GGS_E_20_Li_OA_SPK7.indb 179Anl_GGS_E_20_Li_OA_SPK7.indb 179 17.10.2016 16:47:4217.10.2016 16:47:42IS

Uppgefin sveiflugildi eru mæld samkvæmt stöðluðum aðferðum og nota má þessi gildi til þess að bera eitt rafmagnsverkfæri við annað.

Uppgefið sveiflugildi getur auk þess verið no- tað til þess að áætla álag notanda þess.

Uppgefin sveiflugildi þessa tækis geta þó verið önnur en þau eru raunverulega þegar unnið er með tækinu, þau breytast við mismu- nandi vinnu og vinnulagi sem rafmagnsver- færið er notað í.

Reynið að halda titringsálagi eins lágu og mögulegt er. Dæmi um möguleika til að minn- ka titring sem berst til notanda frá tæki er að nota vinnuvettlinga við notkun þess og tak- marka vinnutíma. Við það verður að taka inní reikninginn virkan vinnutíma (til dæmis tíma sem slökkt er á tækinu, og tíma sem tækið er í gangi en það ekki undir álagi eða í notkun).

Tækið afhendist án hleðslurafhlaða og án hleðslutækis!

5.1 Hleðslurafhlaða hlaðin (myndir 3-4)

1. Berið saman þá spennu sem gefi n er upp á

tækisskiltinu og þá sem að rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið rafmagnsleiðslu hleðslutækisins í samband við straum. Græna LED-ljósið byrjar að loga.

2. Stingið hleðslurafhlöðunni á hleðslutækið.

3. Undið liði „ástand hleðslutækis“ er að fi nna

töfl u sem lýsir skilaboðum LED-ljósanna á hleðslutækinu. Hleðslurafhlaðan getur hitnað á meðan að hleðslu stendur. Það er eðlilegt. Ef að hleðslurafhlaðan hleðst ekki ætti að athuga,

hvort að straumur sé á innstungu

hvort að tenging á milli hleðslutækis og hleðs- lurafhlöðu sé nægilega góð. Ef að enn er ekki hægt að hlaða tækið biðjum við þig að senda,

og hleðslurafhlöðuna til þjónustuverkstæðis okkar. Til að tryggja langan líftíma hleðslurafhlöðunnar ætti að ganga úr skugga um að hleðslurafhlaðan sé hlaðin reglulega. Það er í síðasta lagi nauð- synlegt ef að tekið er eftir því að kraftur Hleðslu- hekkklippnanna er farinn að minka. Tæmið hleðslurafhlöðu hekkklippunnar aldrei full- komlega. Það skemmir hleðslurafhlöðuna.

5.2 Kvarði hleðsluástands (mynd 5)

Þrýstið á rofann fyrir hleðslukvarðann. Hleðsluk- varðinn sýnir ástand hleðslurafhlaðanna með 3 LED-ljósum. Öll 3 LED-ljós loga: Hleðslurafhlaðan er full hlaðin. 2 eða 1 LED-ljós loga: Hleðslurafhlaðan er nægjanlega vel hlaðin. 1 LED-ljós blikkar: Hleðslurafhlaðan er tóm, hlaðið hana. Anl_GGS_E_20_Li_OA_SPK7.indb 180Anl_GGS_E_20_Li_OA_SPK7.indb 180 17.10.2016 16:47:4217.10.2016 16:47:42IS

Öll LED-ljós blikka: Hleðslurafhlaðan varð gjörsamlega tóm og er bi- luð. Bannað er að hlaða bilaðar hleðslurafhlöður!

5.3 Ísetning hleðslurafhlöðunnar (myndir 6-7)

Rennið hleðslurafhlöðunni í þar til gerða festin- gu. Þegar að hleðslurafhlaðan er komin í rétta stöðu eins og sýnt er á mynd 7 verður að ganga úr skugga um að hún smelli í læsta stöðu! Til að fjarlægja hleðslurafhlöðuna verður að þrýsta inn rafhlöðulæsingarrofanum og fjarlægja rafhlöðuna (mynd 8).

Áður en fl ötur er klipptur, fjarlægið þá fyrst steina og aðra fasta aðskotahluti af fl etinum sem klippa á. Höfuðrofalæsingin (mynd 1 / staða 2) kemur í veg fyrir að tækið verði gangsett óviljandi. Gangsetning (mund 9) Til þess að gangsetja, haldið þá inni höfuðrofalæ- singunni og þrýstið inn höfuðrofanum á meðan. Slökkt á tæki (mynd 10) Með því að sleppa höfuðrofanum slekkur tækið á sér aftur.

Látið grasklippurnar renna yfi r jörðina. Bestan skurð næst með því að skera í þurrt gras. Þegar klippigeta skæranna fer að minnka, verður að hlaða hleðslurafhlöðuna tafarlaust til að koma í veg fyrir að hún tæmist að fullu. Ef grasklippurnar eru ekki notaðar, verður að setja svörtu hnífahlífi na yfi r hnífana.

Nota má þetta tæki til þess að klippa litla hekki og runna. Hallið hekkklippunum lítillega í áttina runnanum sem að klippa á. Klippið fyrst hliðarnar að neðanverðu og færið ykkur upp, að lokum efri hliðina. Fylgist með aðskotahlutum sem felast geta í eða við hekkið og skemma geta klippurnar. Til þess að koma í veg fyrir meiðsli, rennið þá skærahlífi nni yfi r hnífana. Hvenær maður klippir hekki:

Almenn regla um hekki gildir, hekki, sem missir blöð um haust ætti að klippa í júní og í október.

Sígræn hekki er mælt með að klippa í apríl og ágúst.

Viðvörun! Slysahætta! Til þess að koma í veg fyrir meiðsli, rennið þá skærahlífi nni yfi r hnífana. Til þess að fjarlægja hnífana verður að þrýsta inn hnífalæsingunni (mynd 11) og draga hnífana út úr tækinu eins og sýnt er á mynd 12. Eftir að búið er að fjarlægja hnífana er hægt að sjá driftannhjólin. Gangið úr skugga um að ekki komist óhreinindi inn í drif tækisins þegar skipt er um hnífana. Samsetningin er framkvæmd eins og sundurte- kningin í öfugri röð. Varúð! Með því að þrýsta inn hnífalæsingunni (mynd 11) dettur hnífurinn niður! Til þess að fjarlægja runnahnífana er farið eins að. Hnífar settir í tæki (myndir 13-14) Rennið grennri hlið hnífahússins inn í tækishúsið. Þrýstið inn hnífalæsingunni og síðan hnífahúsinu á móti tækishúsinu þar til að það smellur í læsta stöðu. Runnaklippuhnífar eru eins ísettir.

7. Hreinsun, umhirða og pöntun

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Til þess að tryggja samfelldan og nákvæman skurð er nauðsynlegt að fjarlægja grasrestar á milli efri- og neðri hnífunum. Varúð! Til þess að koma í veg fyrir slys á fólki og skemmdum á tæki, hreinsið þá þetta tæki aldrei með rennandi vatni og sérstaklega ekki með háþrýstidælu. Geymið hleðslu-hekkklip- purnar á þurrum og frostlausum stað. Gey- mið þar sem börn ná ekki til.

Til að tryggja góðan skurð verður að halda skærunum vel beittum. Þess vegna er hægt að brýna þau með þar til gerðum slípisteini. Við mælum sérstaklega með því að fjarlægja nibbur og brúnir sem til geta orðið af notkun slípisteina.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

7.3 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

8. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Tæki gengur ekki: Athugið hvort að hleðslurafhlaðan sé hlaðin og hvort að hleðslutækið virki. Ef að tækið fer samt ekki í gang þótt að nægjanleg spenna sé til staðar verður að senda tækið á uppgefi ð heimilisfang þjónustuaðila. Anl_GGS_E_20_Li_OA_SPK7.indb 182Anl_GGS_E_20_Li_OA_SPK7.indb 182 17.10.2016 16:47:4217.10.2016 16:47:42IS

10. Hleðslutækjaljós

Ástand ljósa Lýsing og úrræði Rautt LED- ljós Grænt LED- ljós Slökkt Blikkar Tilbúið til notkunar Hleðslutækið er í sambandi við straum og tilbúið til notkunar, hleðslu- rafhlaðan er ekki í hleðslutækinu Logar Slökkt Hleðsla Hleðslutækið hleður hleðslurafhlöðuna í fl jóthleðslu. Slökkt Logar Hleðslurafhlaðan hefur náð 85% hleðslu og er tilbúin til notkunar. (Hleðslutími 1,5 Ah hleðslurafhlöðu: 30 mín) (Hleðslutími 3,0 Ah hleðslurafhlöðu: 60 mín) (Hleðslutími 4,0 Ah hleðslurafhlöðu: 80 mín) Eftir það fer hleðslan sjálfkrafa í hlífandi hleðslu þar til að rafhlaðan er full hlaðin. (hleðslutími alls 1,5 Ah rafhlöðu: um það bil 40 mín) (hleðslutími alls 3,0 Ah rafhlöðu: um það bil 75 mín) (hleðslutími alls 4,0 Ah rafhlöðu: um það bil 100 mín) Lausn: Takið hleðslurafhlöðuna úr hleðslutækinu. Takið hleðslutækið úr sam- bandi við straum. Blikkar Slökkt Langhleðsla Hleðslutækið hleður rafhlöðuna hlífandi. Við það er hleðslurafhlaðan hlaðin hægar og hleðsla tekur meira en 1 klukkustund. Það getur verið af eftirfarandi ástæðum: - Hleðslurafhlaðan var ekki hlaðin í langan tíma eða hún var tæmd algjörlega (djúpafhleðsla) - Hitastig hleðslurafhlöðunnar er ekki innan eðlilegra marka á milli 10° C og 45°C. Lausn: Bíðið þar til að hleðslu er lokið, það er samt hægt að hlaða hleðslu- rafhlöðuna. Blikkar Blikkar Bilun Hleðsla er ekki möguleg. Hleðslurafhlaðan er biluð. Lausn: Bannað er að hlaða bilaðar hleðslurafhlöður. Takið hleðslurafhlöðuna úr hleðslutækinu. Logar Logar Hitabilanir Hleðslurafhlaðan er of heit (til dæmis tæki í sól) eða of kalt (undir 0°C) Lausn: Fjarlægið hleðslurafhlöðuna og geymið hana í 1 dag í stofuhita (um það bil 20°C). Anl_GGS_E_20_Li_OA_SPK7.indb 183Anl_GGS_E_20_Li_OA_SPK7.indb 183 17.10.2016 16:47:4217.10.2016 16:47:42IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_GGS_E_20_Li_OA_SPK7.indb 184Anl_GGS_E_20_Li_OA_SPK7.indb 184 17.10.2016 16:47:4217.10.2016 16:47:42IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Kolaburstar, Hleðslurafhlaða Notkunarefni/hlutir sem notast upp* Hnífur Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_GGS_E_20_Li_OA_SPK7.indb 185Anl_GGS_E_20_Li_OA_SPK7.indb 185 17.10.2016 16:47:4317.10.2016 16:47:43IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini þessa tækis gildir eingöngu fyrir einkanotendur, þ.e.a.s persónur sem nota þetta

tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyr- gðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Vinsamlegast geymið

kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð þar sem ekki er hægt að tilgreina þau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_GGS_E_20_Li_OA_SPK7.indb 186Anl_GGS_E_20_Li_OA_SPK7.indb 186 17.10.2016 16:47:4317.10.2016 16:47:43SE
