NOTENDAHANDBÓK GGS-E 12 Li Gardol

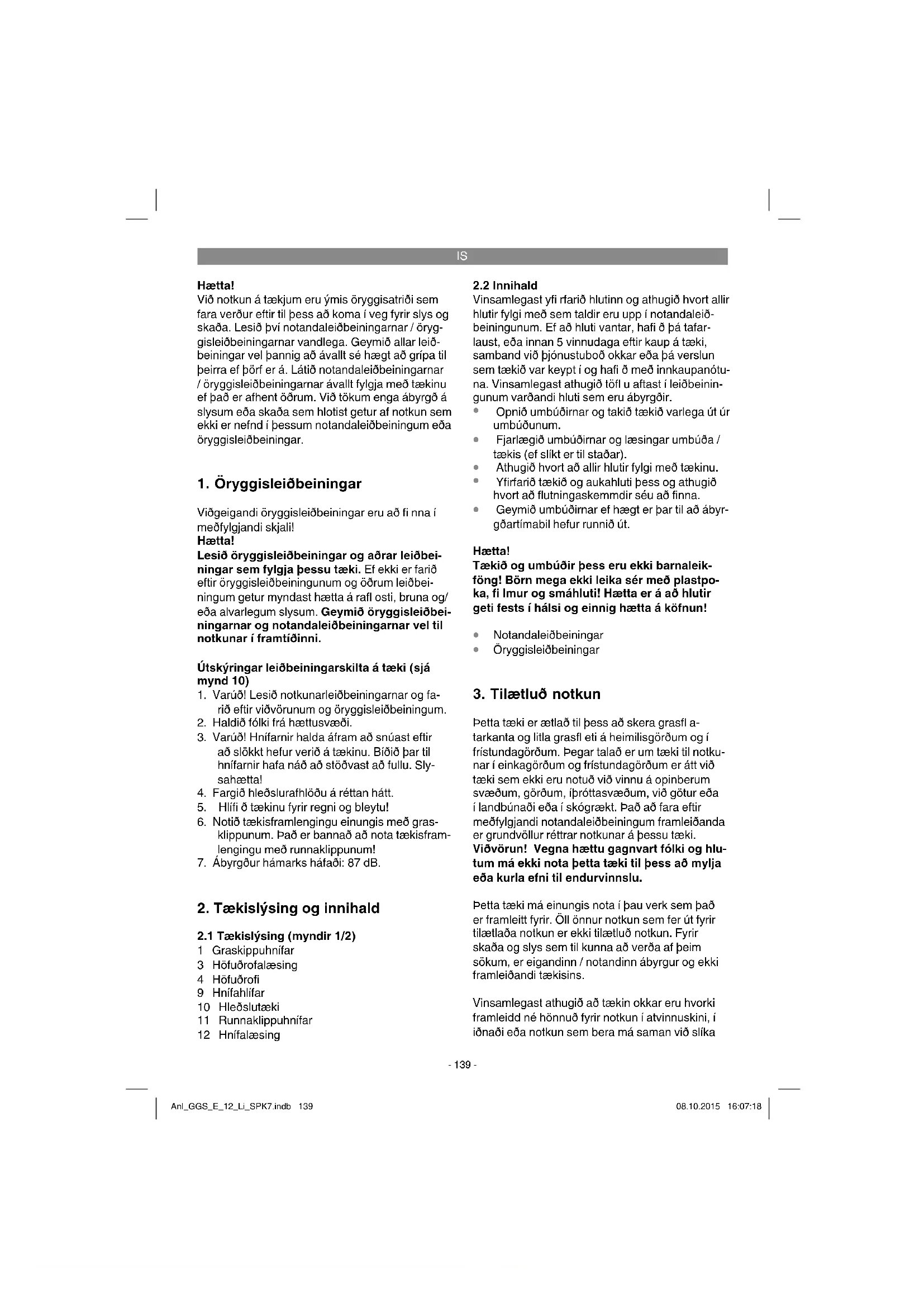

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbe- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Útskýringar leiðbeiningarskilta á tæki (sjá mynd 10)

1. Varúð! Lesið notkunarleiðbeiningarnar og farið eftir viðvörunum og öryggisleiðbeiningum.
2. Haldið fólki frá hættusvæði.
3. Varúð! Hnífarnir halda áfram að snúast eftir að slökkt hefur verið á tækinu. Bíðið par til hnífarnir hafa náð að stöðvast að fullu. Sly-sahætta!
4. Fargið hleðslurafhlöðu á réttan hátt.
5. Hlífi ð tækinu fyrir regni og bleytu!
6. Notið tækisframlengingu einungis með grasklippunum. Pað er bannað að nota tækisframlengingu með runnaklippunum!
7. Ábyrgður hámarks háfaði: 87 dB.

2.1 Tækislýsing (myndir 1/2)

1 Graskippuhnífar
3 Höfuðrofalæsing
4 Höfuðrofi
9 Hnifahlifar
10 Hleðslutæki
11 Runnaklippuhnifar
12 Hnifalæsing

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð þá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast i leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
  Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir þess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Petta tæki er ætlað til pess að skera grasfl a-tarkanta og litla grasfl eti á heimilisgörðum og í frístundagörðum. Pegar talað er um tæki til notkunar í einkagörðum og frístundagörðum er átt við tæki sem ekki eru notuð við vinnu á opinberum svæðum, görðum, ípróttasvæðum, við götur eða í landbúnaði eða í skógrækt. Pað að fara eftir meðfylgjandi notandaleiðbeiningum framleiðanda er grundvöllur réttrar notkunar á pessu tæki.

Viövörun! Vegna hættu gagnvart fólki og hlu- tum má ekki nota petta tæki til pess að mylja eða kurla efni til endurvinnslu.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka

IS

notkun. Við tökum enga ábyrgð á tækinu, sé pað notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slika notkun.

4. Tæknilegar upplýsingar

Snúningshraði n 0 ......1200 mín ^-1
Skurðarbreidd grasklippa 100 mm
Skurðarlengd runnaklippa 190 mm
Skurðarþykkt runnaklippa 8 mm
Hámarks notkunartími .....100 mín
Hleðslurafhlaða .....Li-lon / 12 V d.c. / 1,3 Ah
Hleðslutími 2 klst.
Hljóðprýstingsstig L pA 61 dB (A)
Hljóðafl sstig L WA 81 dB (A)
Óvissa K 6 dB (A)
Titringur ahw 5,5 m/s²
Óvissa K 1,5 m/s ^2
Pyngd 1,4 kg
Hljóðprýstingsstig við eyra notanda ..... 77 dB (A)
Óvissa K 3 dB (A)

Hleðslutæki

Málspenna .....100-240 V \~ 50-60 Hz

Úttak

Málspenna ....13 V d. c.

Rafstraumur 900 mA

• Uppgefin sveiflugildi eru mæld samkvæmt stöðluðum aðferðum og nota má pessi gildi til pess að bera eitt rafmagnsverkfæri við annað.
• Uppgefið sveiflugildi getur auk bess verið notað til bess að áætla álag notanda bess.
• Uppgefin sveiflugildi pessa tækis geta pó verið önnur en þau eru raunverulega pegar unnið er með tækinu, þau breytast við mismunandi vinnu og vinnulagi sem rafmagnsverfærið er notað í.
• Reynið að halda titringsálagi eins lágu og mögulegt er. Dæmi um möguleika til að minnka titring sem berst til notanda frá tæki er að nota vinnuvettlinga við notkun pess og takmarka vinnutíma. Við það verður að taka inní reikninginn virkan vinnutíma (til dæmis tíma sem slökkt er á tækinu, og tíma sem tækið er í gangi en það ekki undir álagi eða í notkun).

5. Fyrir notkun

5.1. Hleðslurafhlaða hlaðin (myndir 3 / 4)

• Tengið hleðslutækið við rafmagnstækið (mynd 3).
• Berið saman þá spennu sem gefin er upp á tækisskiltinu og þá sem að rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið hleðslutækinu í samband við straum, rautt LED-ljós (mynd 4 / staða 1) logar og sýnir að hleðsluspenna er til staðar.
• Hleðslurafhlaðan er í hleðslu. Hleðslutíminn getur verið allt að 2 klukkustundir pegar hleðslurafhlaðan er tóm. Á meðan á hleðslu stendur getur hleðslurafhlaðan hitnað aðeins, pað er eðlilegt.
• Pegar hleðslurafhlaðan er orðin fullhlaðin, slokknar rauða LED-ljósið (mynd 1 / staða 4).

Ef hleðslurafhlaðan hleðst ekki ætti að athuga

• hvort straumur sé á innstungu.

Ef enn er ekki mögulegt að hlaða hleðslurafhlöðuna, biðjum við þig um að senda allt tækið með hleðslurafhlöðunni til þjónustuaðila okkar.

Til pess að tryggja langan líftíma hleðs-lurafhlöðunnar ætti notandi að sjá um að endurhlaða hana í tíma, pað verður að gera í síðasta lagi pegar kraftur tækis fer minnkandi.

Tæmið hleðslurafhlöðuna aldrei alveg. Pað skemmir hleðslurafhlöðuna!

Viðvörun!

Tengingar sem framleiðandi tækisins hefur útbúið á þetta tæki má ekki fjarlægja né hleypa framhjá, til dæmis með því að tengja inn rofa við haldfang, par sem að það getur leitt til slysa vegna pess að tækið slekkur ekki lengur sjálfkrafa á sér.

IS

6. Notkun

Áður en fl ötur er klipptur, fjarlægið þá fyrst steina og aðra fasta aðskotahluti af fl etinum sem klippa á. Höfuðrofalæsingin (mynd 1 / staða 3) kemur í veg fyrir að tækið verði gangsett óviljandi. Til bess að gangsetja tækið verður að þrýsta inn höfuðrofalæsingunni (mynd 1 / staða 3) samtímis með hófuðrofanum (mynd 1 / staða 4). Með því að sleppa höfuðrofanum (mynd 1 / staða 4) er hægt að slökkva aftur á tækinu.

6.1 Gras klippt

Látið grasklippurnar renna yfi r jörðina. Bestan skurð næst með því að skera í þurrt gras.

Pegar klippigeta skæranna fer að minnka, verður að hlaða hleðslurafhlöðuna tafarlaust til að koma í veg fyrir að hún tæmist að fullu.

Ef grasklippurnar eru ekki notaðar, verður að setja svörtu hnífahlífina yfir hnífana.

6.2 Hekk klippt

Nota má petta tæki til pess að klippa litla hekki og runna.

Hallið hekkklippunum lítillega í áttina runnanum sem að klippa á.

Klippið fyrst hliðarnar að neðanverðu og færið ykkur upp, að lokum efri hliðina.

Fylgist með aðskotahlutum sem felast geta í eða við hekkið og skemma geta klippurnar.

Hvenær maður klippir hekki:

• Almenn regla um hekki gildir, hekki, sem missir blöð um haust ætti að klippa í júní og í október.
• Sígræn hekki er mælt með að klippa í apríl og ágúst.

6.3 Skipt um hnifa

Viðvörun! Slysahætta!

Til pess að fjarlægja hnífana verður að prýsta inn hnífalæsingunni (mynd 1 / staða 12) og draga hnífana út úr tækinu eins og sýnt er á mynd 6 / staða 12.

Eftir að búið er að fjarlægja hnífana er hægt að sjá driftannhjólin (mynd 7). Gangið úr skugga um að ekki komist óhreinindi inn í drif tækisins pegar skipt er um hnífana.

Samsetningin er framkvæmd eins og sundurtekningin í öfugri röð.

Varúð! Með því að þrýsta inn hnífalæsingunni (mynd 1 / staða 12) dettur hnífurinn niður!

Pegar að hekkklippunar eru settar í tækið verður að athuga í hvaða stöðu hjámiðjupinninn (mynd 7 / staða 1) er að fi nna. Takið hekkklippurnar og rennið hjámiðjupinnanum (mynd 8 / staða 1) í þá stöðu að hann passi við opið á hjámiðjufestingunni. Hekkklippunum er stungið upp á stýringarpinnana (mynd 7 / staða 2).

Pegar grasklippurnar eru ísettar verður einnig að fylgjast með stöðu hjámiðjupinnans (mynd 7 / staða 1).

Með grasklippunum er hægt að renna hjámiðju-festingunni (mynd 9 / staða 1) til hægri og vinstri til pess að fi nna rétta stöðu, þannig að hjámiðju-pinninn (mynd 7 / staða 1) og hjámiðjufestingin (mynd 9 / staða 1) passi saman.

7. Hreinsun, umhirða og pöntun varahluta

7.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með háprýstilofti.
  Við mælum með því að tækið sé hreinsað eftir hverja notkun.
• Hreinsið tækið reglulega með rökum klút og örlitilli sápu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns-verkfæri, eykst hætta á raflosti.
• Fyrir og eftir notkun ætti að hreinsa klippurnar vandlega. Nokkrir dropar af olíu (til dæmis saumavélaolíu) á hnífana bæta klippigetu þeirra. Smyrjið samt aldrei hnífana.
• Til pess að tryggja samfelldan og nákvæman skurð er nauðsynlegt að fjarlægja grasrestar á milli efri- og neðri hnífunum.

Varúð!

Til bess að koma í veg fyrir slys á fólki og skemmdum á tæki, hreinsið þá þetta tæki aldrei með rennandi vatni og sérstaklega ekki með háprýstidælu. Geymið hleðslu-hekkklippurnar á þurrum og frostlausum stað. Geymið þar sem börn ná ekki til.

IS

7.2 Umhirða

- Til að tryggja góðan skurð verður að halda skærunum vel beittum. Pess vegna er hægt að brýna þau með þar til gerðum slípisteini. Við mælum sérstaklega með því að fjarlægja nibbur og brúnir sem til geta orðið af notkun slípisteina.

- Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

7.3 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerõtækis
Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á

Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlifa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnytanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er heimilisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi viðgerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Kolaburstar, Hleðslurafhlaða
Notkunarefni/hlutir sem notast upp* Hnifur
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var bað bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Petta ábyrgðarskirteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskip-tavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyrgðarþjónusta okkar eru þér að kostnaðarlausu.
2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem pú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slika notkun. Ábyrgðarsamningurinn fellur úr gildí ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan síklan sambærilegan hátt.
3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.
2. Til pess að fá ábyrgðarpjónustu, hafid pá samband við: www.isc-gmbh.info. Ef að skemmdin á tæki-nu er innan ábyrgðarramma pess færð pú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.
