NÁVOD K OBSLUZE CEN 151/2 EINHELL

2. Ukostřovací svorka

3. Nastavovací kolečko pro svařovací proud

5. Kontrolka přehřátí

6. Stupnice svařovacího proudu

Svářečka Vybavení svařovacího pracoviště

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se před používáním obeznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny. Bezpečnostní pokyny Bezpodmínečně dbát POZOR Používejte přístroj pouze na účel, který je v tomto návodu uveden: obloukové ruční svařování s tlustě obalenými elektrodami. Neodborné zacházení s tímto zařízením může být nebezpečné pro osoby, zvířata a věcné hodnoty. Uživatel zařízení je zodpovědný za bezpečnost vlastní a jiných osob. Bezpodmínečně si přečtěte tento návod k obsluze a dbejte jeho předpisů. Úpravy nebo/a údržbové práce smí provádět pouze kvalifikovaný personál. Používat se smí pouze svařovací vedení obsažené v rozsahu dodávky Ø 10 mm

pryžové svařovací vedení). Postarejte se o přiměřenou péči o přístroj. Během fungování by měl přístroj mít dostatek místa a neměl by stát přímo u zdi, aby mohl dovnitř štěrbinami pronikat dostatek vzduchu. Ubezpečte se, zda byl přístroj správně připojen na sít’ (viz 4.). Vyhýbejte se jakémukoliv tahu na sít’ový kabel. Přístroj vytáhněte ze zásuvky, než ho budete chtít postavit na jiné místo. Dbejte na stav svařovacího kabelu, elektrodových kleští a ukostřovacích svorek; opotřebení na izolaci a na proud vodících částech mohou vyvolat nebezpečné situace a snížit kvalitu svařovacích prací. Obloukové svařování produkuje jiskry, roztavené částečky kovů a kouř, dbejte proto: všechny hořlavé látky a/nebo materiály z pracoviště odstranit. Přesvědčte se, zde je k dispozici dostatečný přívod vzduchu. Nesvařujte na nádobách, nádržích nebo trubkách, které obsahovaly hořlavé kapaliny nebo plyny. Vyhněte se každému přímému kontaktu s okruhem svařovacího proudu; napětí naprázdno, které se mezi elektrodovými kleštěmi a ukostřovací svorkou vyskytuje, může být nebezpečné. Neukládejte nebo nepoužívejte přístroj ve vlhkém nebo mokrém prostředí nebo na dešti. Chraňte oči pomocí k tomu určených bezpečnostních skel (DIN stupeň 9-10), které připevníte na přiloženém ochranném štítu. Používejte rukavice a suché ochranné oblečení, které je prosté oleje a tuku, abyste chránili kůži před ultrafialovým zářením světelného oblouku. Dbejte! Světelné záření oblouku může poškodit oči a vyvolat popáleniny na kůži. Při obloukovém svařování se tvoří jiskry a kapky roztaveného kovu, svařovaný kus začne žhnout a zůstane relativně dlouho velmi horký. Při obloukovém svařování se uvolňují páry, které mohou být škodlivé. Každý elektrický šok může být smrtelný. Nepřibližujte se k oblouku přímo v okruhu 15 m. Chraňte se (také okolo stojící osoby) proti eventuálně nebezpečným efektům oblouku. Varování: v závislosti na podmínkách připojení k síti v bodě připojení svářečky může v síti dojít k poruchám pro ostatní spotřebitele. Pozor! Při přetížených zásobovacích sítích a proudových obvodech může během svařování dojít k poruchám pro jiné spotřebitele. V případě potřeby je třeba poradit se s příslušným podnikem zásobování proudem. Zdroje nebezpečí při obloukovém svařování Při obloukovém svařování je možná řada zdrojů nebezpečí. Proto je pro svářeče obzvlášt’ důležité dbát následujících pravidel, aby neohrožoval sebe a ostatní a aby zabránil škodám pro osoby a na přístroji.

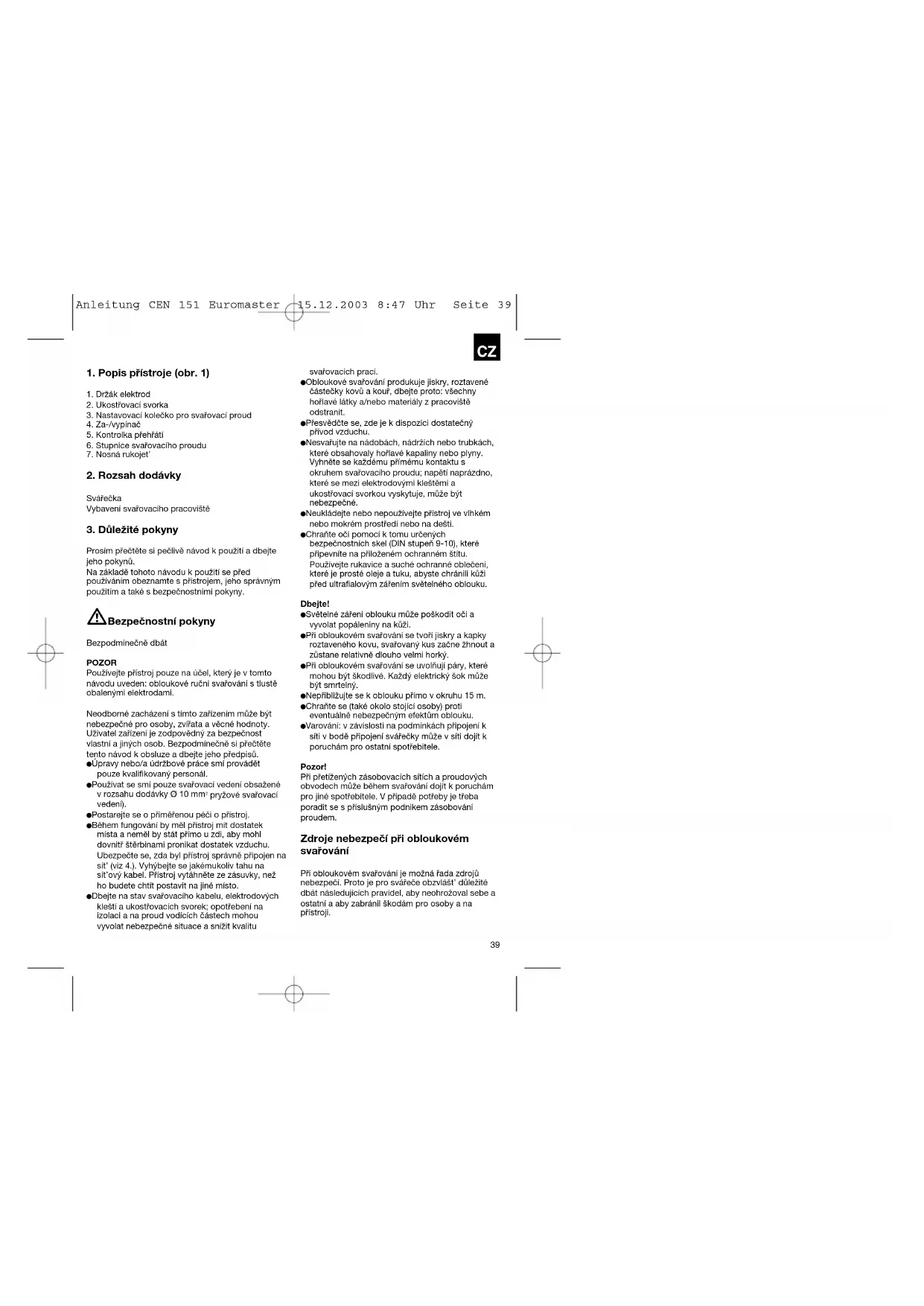

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 391. Práce na straně sít’ového napětí, např. na kabelech, zástrčkách, zásuvkách atd. nechat provést odborníkem. Toto platí především pro vytvoření mezikabelů.

2. Pří nehodách okamžitě odpojit zdroj svařovacího

3. Pokud se vyskytnou elektrická dotyková napětí,

přístroj ihned vypnout a nechat překontrolovat odborníkem.

4. Na straně svařovacího proudu vždy dbát na

dobré elektrické kontakty.

5. Při svařování nosit vždy na obou rukou izolující

rukavice. Tyto chrání před úderem elektrickým proudem (napětí naprázdno svařovacího proudového okruhu), před škodlivým zářením (teplo a UV záření) a před žhnoucím kovem a stříkající struskou.

6. Nosit pevnou izolující obuv, která má chránit i za

mokra. Polobotky nejsou vhodné, protože odpadávající, žhnoucí kapky kovu mohou způsobit popáleniny.

7. Nosit vhodné oblečení, nenosit nic ze

syntetických materiálů.

8. Do oblouku se nedívat nechráněnýma očima,

používat pouze ochranný svařovací štít s předpisovým ochranným sklem podle DIN. Světelný oblouk vyzařuje kromě světelného a tepelného záření, které způsobí oslnění resp. popálení, také UV paprsky. Toto neviditelné ultrafialové záření způsobí při nedostatečné ochraně velice bolestivý, teprve po několika hodinách se projevující, zánět spojivek. Kromě toho má UV záření na nechráněných místech těla za následky škodlivé sluneční spálení.

9. Také v blízkosti oblouku se vyskytující osoby

nebo pomocníci musí být o nebezpečích informování a být vybaveni nutnými ochrannými prostředky, v případě nutnosti zabudovat ochranné zdi.

10. Při svařování, především v malých prostorách, je

třeba se postarat o dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.

11. Na nádobách, ve kterých jsou skladovány plyny,

pohonné hmoty, minerální oleje nebo pod., nesmí být prováděny žádné svařovací práce, ani když už jsou dlouhou dobu vyprázdněny, protože díky zbytkům hrozí nebezpečí výbuchu.

12. V prostorách ohrožených ohněm a výbuchem

platí zvláštní předpisy.

13. Svařované spoje, které jsou vystaveny velkému

namáhání a musí bezpodmínečně splňovat bezpečnostní požadavky, smí být prováděny pouze zvlášt’ vyškolenými a přezkoušenými svářeči. Příklady jsou: autoklávy, kolejnice, závěsná zařízení k přívěsu atd.

Je třeba bezpodmínečně dbát na to, aby mohl být ochranný vodič v elektrických zařízeních nebo přístrojích při nedbalosti svařovacím proudem zničen, např. ukostřovací svorka je přiložena na kryt svařovacího přístroje, který je spojen s ochranným vodičem elektrického zařízení. Svařovací práce jsou prováděny na stroji s přípojkou pro ochranný kontakt. Je tedy možné, na stroji svařovat, bez toho, že by na něm byla připevněna ukostřovací svorka. V tomto případě teče svařovací proud od ukostřovací svorky přes ochranný vodič ke stroji. Vysoký svařovací proud může mít za následek přetavení ochranného vodiče.

15. Jištění přívodních vedení k sít’ovým zásuvkám

musí odpovídat předpisům (VDE 0100). Podle těchto předpisů tedy smí být používány pouze průřezu vedení odpovídající pojistky popř. automaty (pro zásuvky s ochranným kolíkem max. 16ampérové pojistky nebo 16ampérový spínač pojistky pro jištění vedení). Nadměrné jištění může mít za následky požár vedení resp. požár budovy. Tento přístroj není vhodný ke komerčnímu používání. Úzké a vlhké prostory Při práci v úzkých, vlhkých nebo horkých prostorách je třeba používat izolující podložky a mezipodložky a shrnovací rukavice z kůže nebo jiných, špatně vodicích materiálů, na izolaci těla oproti podlaze, zdem vodivých částí zařízení a pod. Při použití malých svařovacích transformátorů na svařování za zvýšeného elektrického ohrožení, jako např. v úzkých prostorách z elektricky vodivých obložení (kotle, trubky atd.), v mokrých prostorách (promočení pracovního oděvu), v horkých prostorách (propocení pracovního oděvu), nesmí být výstupní napětí svářečky při chodu naprázdno vyšší než 42 voltů (efektivní hodnota). Přístroj nesmí být tedy z důvodů vyššího výstupního napětí v tomto případě používán. Ochranný oděv

1. Během práce musí být svářeč na celém těle

chráněn oděvem a ochranou obličeje proti záření a proti popáleninám.

2. Na obou rukou je třeba nosit shrnovací rukavice

z vhodného materiálu (kůže). Tyto se musí nacházet v bezvadném stavu.

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 403. Na ochranu oděvu proti jiskrám a popálení je třeba nosit vhodné zástěry. Pokud to druh práce vyžaduje, např. svařování nad hlavou, je třeba nosit ochranný oblek a pokud je to nutné, také ochranu hlavy. Ochrana proti záření a popáleninám

1. Na pracovišti poukázat na ohrožení očí

vývěskou: Pozor nedívat se do plamene! Pracoviště je třeba pokud možno ohradit, aby byly osoby nacházející se v blízkosti chráněny. Nepovolané nepouštět do blízkosti svařovacích prací.

2. V bezprostřední blízkosti pracovišt’ vázaných na

místo by neměly být zdi světlé a lesklé. Okna je třeba minimálně do výšky hlavy zabezpečit proti propuštění a reflektování záření, např. vhodným nátěrem.

SYMBOLY A TECHNICKÁ DATA

EN 50 060 Evropská norma pro svářečky na ruční obloukové svařování s omezenou dobou zapnutí. Jednofázový transformátor 50 Hz Kmitočet sítě

max Maximální příkonový proud Jištění s jmenovitou hodnotou v ampérech

Jmenovité napětí naprázdno

Svařovací proud Ø mm Průměr elektrod nc/nc

Počet svařovacích elektrod, který může být utaven a) ze studeného stavu až po zareagování teplotního čidla (nc) a b) během první hodiny od studeného stavu (nc

Počet svařovacích elektrod, který může být utaven a) v horkém stavu mezi zap-/vypnutím teplotního čidla (nh) a b) během jedné hodiny v horkém stavu od opětného zapnutí (nh

Symbol pro klesající charakteristickou křivku Symbol pro ruční obloukové svařování s obalenými tyčovými elektrodami 1fázová sít’ová přípojka IP 21 Druh kryt H Třída izolace Přístroj je odrušen podle EU směrnice 89/336/EWG Sít’ová přípojka: 230 V 50 Hz Svařovací proud (A) cos Ê = 0,73: 45-100 Elektrody (Ø mm): 2 (n

:2) Napětí naprázdno (V): 48 Příkon: 4 kVA při 80 A cos Ê = 0,73 Jištění (A): 16

5. Příprava svařování

Ukostřovací svorka (2) je připevněna přímo na svařovaném kuse nebo na podložce, na které svařovaný kus stojí. Pozor, postarejte se o to, aby existoval přímý kontakt se svařovaným kusem. Vyhýbejte se proto lakovaným povrchům a/nebo izolačním látkám. Kabel držáku elektrod disponuje na konci speciální svěrkou, která slouží k sevření elektrody. Ochranný štít je třeba během svařování stále používat. Chrání oči před zářením vycházejícím ze světelného oblouku a přesto dovoluje pohled přesně na svařovaný kus.

Poté, co jste provedli všechny elektrické přípoje pro zásobování proudem a pro svařovací proudový okruh, můžete postupovat následovně: Zaved’te neobalený konec elektrody do držáku elektrod (1) a spojte ukostřovací svorku (2) se svařovaným kusem. Dbejte přitom na to, aby existoval dobrý elektrický kontakt. Zapněte přístroj na spínači (4) a nastavte svařovací proud ručním kolečkem (3). Podle druhu elektrody, kterou chcete použít. Držte ochranný štít před obličejem a třete špičkou elektrody o svařovaný kus tak, jako když provádíte pohyb při zapalování zápalky. Toto je nejlepší metoda k zapálení oblouku.

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 41Na zkušebním kusu otestujte, zda jste zvolili správnou elektrodu a sílu proudu. Elektroda ∆ (mm) Svařovací proud (A) 2 40 - 80 A 2,5 60 - 100 A Pozor! Nedotýkejte se elektrodou obrobku, mohlo by dojít ke škodě a ke ztížení zapálení elektrického oblouku. Jakmile se oblouk zapálil, snažte se udržovat k obrobku vzdálenost, která odpovídá průměru použité elektrody. Vzdálenost by měla během svařování zůstávat pokud možno konstantní. Sklon elektrody v pracovním směru by měl činit 20/30 stupňů. Pozor! Na odstranění vypotřebovaných elektrod nebo k posouvání svařovaných kusů používejte vždy kleště. Dbejte prosím na to, že držáky elektrod (1) musí být po svařování vždy odloženy izolovaně. Struska smí být ze svaru odstraněna teprve po ochlazení. Pokud je pokračováno ve svařování na přerušeném svaru, je třeba nejdříve na tomto místě odstranit strusku.

7. Ochrana proti přehřátí

Svářečka je vybavena ochranou proti přehřátí, která chrání svařovací transformátor před přehřátím. Pokud ochrana proti přehřátí zareaguje, svítí kontrolka (5) na přístroji. Nechejte svářečku nějaký čas ochladit.

Prach a nečistoty je třeba ze stroje pravidelně odstraňovat. Čištění provádět nejlépe hadrem nebo jemným kartáčkem.

9. Objednání náhradních dílů

Při objednání náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo artiklu přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu (Viz seznam náhradních dílů)

napájania, napr. na kábloch, zástrčkách, zásuvkách atd’. nechať vždy vykonať odborníkom. To platí predovšetkým pre vyhotovovanie spojovacích káblov.

3. Ak sa vyskytne elektrické dotykové napätie, je

12. Pri zváraní v miestnostiach so zvýšeným

Na přístroj označený v návodu poskytujeme záruku 2 let, pro ten případ, že by byl náš výrobek vadný. Tato 2letá lhůta začíná přechodem rizika nebo převzetím přístroje zákazníkem. Předpokladem pro uplatňování záruky je řádná údržba příslušně podle návodu k obsluze a používání našeho přístroje k určenému účelu. Samozřejmě Vám během těchto 2 let zůstanou zachována zákonná záruční práva. Záruka platí na území Spolkové republiky Německo nebo příslušné země regionálního hlavního distribučního partnera jako doplněk lokálně platných zákonných předpisů. V případě potřeby se prosím obrat’te na Vašeho kontaktního partnera regionálního příslušného zákaznického servisu nebo na dole uvedenou servisní adresu. Garanciaokmány Ebben az utasitásban megnevezett készülékre 2 év jótállást nyujtunk, arra az esetre, ha a termékünk hiányos lenne. A 2-éves-határidô a kárveszély átszállása vagy a készülék vevô általi átvétele által kezdôdik. A jótállás érvényesítésének a feltétele a készülékünknek a használati utasításnak megfelelô szabályszerě karbantartása úgymint rendeltetészerěi használata. Magától értetôdô, hogy ez a 2 év alatt a törvény szerinti szavatossági jogai fennmaradnak. A jótállás a Németországi Szövetségi Köztársaság területére érvényes vagy a regionális fô forgalmazó partner országaiban kiegészítésként a helyi érvényes törvényi elôírásokhoz. Kérjük vegye figyelembe a regionálisan illetékes vevôszolgáltatásnál levô kontaktszemélyt vagy az alul megadott servízcímet. Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 6465 GARANCIJSKI LIST Za napravo, ki je navedena v navodilih, dajemo 2 leti garancije v primeru, če bi bil naš proizvod pomanjkljiv. 2-letni rok začne teči s prenosom jamstva ali s prevzemom naprave s strani kupca. Predpogoj za uveljavljanje garancije je redno pravilno vzdrževanje v skladu z navodili za uporabo ter namenska predpisana uporaba naše naprave. Samoumevno je, da v roku teh 2 let ostanejo za Vas v veljavi Vaše zakonite pravice glede jamstva za proizvod. Garancija velja za območje Zvezne Republike Nemčije ali posameznih dežel regionalnega glavnega prodajnega partnerja kot dopolnilo k lokalnim veljavnim zakonskim predpisom. Prosimo, če upoštevate Vašo kontaktno osebo v pristojni servisni službi ali na spodaj navedenem naslovu servisne službe. GARANCIJSKI LIST Za uredjaj opisan u uputama dajemo 2 godine jamstva u slučaju eventulanog nedostatka na našem proizvodu. Rok od 2 godine započinje s prijelazom rizika ili s preuzimanjem uredjaja od strane kupca. Pretpostavka za ostvarivanje prava jamstva je pravilno održavanje u skladu s uputama za uporabu, kao i svrsishodno korištenje našeg uredjaja. Razumljivo je da zadržavate zakonsko pravo jamstva unutar te 2 godine. Jamstvo važi za područje Savezne Republike Njemačke ili dotičnih zemalja regionalnog glavnog trgovačkog partnera kao dopuna lokalno važećih zakonskih propisa. Molimo Vas da obratite pažnju na Vašu kontakt osobu nadležne servisne službe u regiji ili na dolje navedenu adresu servisa. Záručný list Na prístroj popísaný v návode na obsluhu poskytujeme záruku 2 roky, ktorá sa vzťahuje na prípad, keby bol výrobok chybný. Záručná 2-ročná lehota sa začína prechodom rizika alebo prevzatím prístroja zákazníkom. Predpokladom pre uplatnenie nárokov zo záruky je správna údržba prístroja podľa návodu na obsluhu ako aj používanie prístroja výlučne len na tie účely, na ktoré bol určený. Samozrejme Vám ostávajú zachované zákonom predpísané práva na záruku vpo dobu trvania týchto 2 rokov. Záruka platí pre oblasť Spolkovej republiky Nemecko alebo príslušných krajín regionálneho hlavného distribučného partnera ako doplnenie k lokálne platným zákonným predpisom. Prosím informujte sa u Vášho kontaktného partnera príslušného regionálneho zákazníckeho servisu alebo na dole uvedenej servisnej adrese. ГАРАНЦИОННА КАРТА Даваме 2 години гаранция на посочения в ръководството уред, в случай че нашият продукт прояви дефекти. 2-годишният срок започва да тече с прехвърляне на риска от едната върху другата страна или с приемането на уреда от клиента. Предпоставка за предявяване на гаранционни претенции е правилното обслужване на нашия уред съгласно ръководството, както и неговата употреба според предназначението му. Разбира се, в рамките на тези 2 години Вие си запазвате Вашите законни гаранционни права. Гаранцията важи на територията на Федерална Република Германия или съответните страни на главния дистрибутор за региона като допълнение на локално валидните законови разпоредби. При необходимост се обърнете към Вашия консултант от съответната регионална сервизна служба или посочения по-долу адрес на сервиза. GARANTIBEVIS I tilfælde af, at vort produkt skulle være fejlbehæftet, yder vi 2 års garanti på det i vejledningen nævnte produkt. Garantiperioden på 2 år begynder, når risikoen går over på køber, eller når produktet overdrages til kunden. For at kunne støtte krav på garantien er det en forudsætning, at produktet er blevet ordentligt vedligeholdt i henhold til betjeningsvejledningens anvisninger, samt at produktet er blevet anvendt korrekt i overensstemmelse med dets formål. Lovmæssige forbrugerrettigheder er naturligvis stadigvæk gældende inden for garantiperioden på de 2 år. Garantien gælder som supplement til lokalt gældende bestemmelser i det land, hvor den regionale hovedforhandler har sit sæde. Vi henviser endvidere til din kontaktperson hos den regionalt ansvarlige kundeservice eller til nedenstående serviceadresse. Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 6566 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die be- stimmungsgemäße Benutzung unseres Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- tie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Er- gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte be- achten Sie Ihren Ansprechpartner des regional zuständigen Kun- dendienstes oder die unten aufgeführte Serviceadresse. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsTechnische wijzigingen voorbehoudenSalvo modificaciones técnicasSalvaguardem-se alterações técnicas Förbehåll för tekniska förändringar Oikeus teknisiin muutoksiin pidätetäänDer tages forbehold för tekniske ændringer√ ηٷÛÎÂÓ·ÛÙ‹˜ ‰È·ÙËÚ› ÙÔ ‰Èη›ˆÌ·Ù¯ÓÈÎÒÓ ·ÏÏ·ÁÒÓCon riserva di apportare modifiche tecnicheTekniske endringer forbeholdesTechnické změny vyhrazenyTechnikai változások jogát fenntartvaTehnične spremembe pridržane.Zastrzega się wprowadzanie zmian technicznych
