HASZNÁLATI ÚTMUTATÓ CEN 151/2 EINHELL

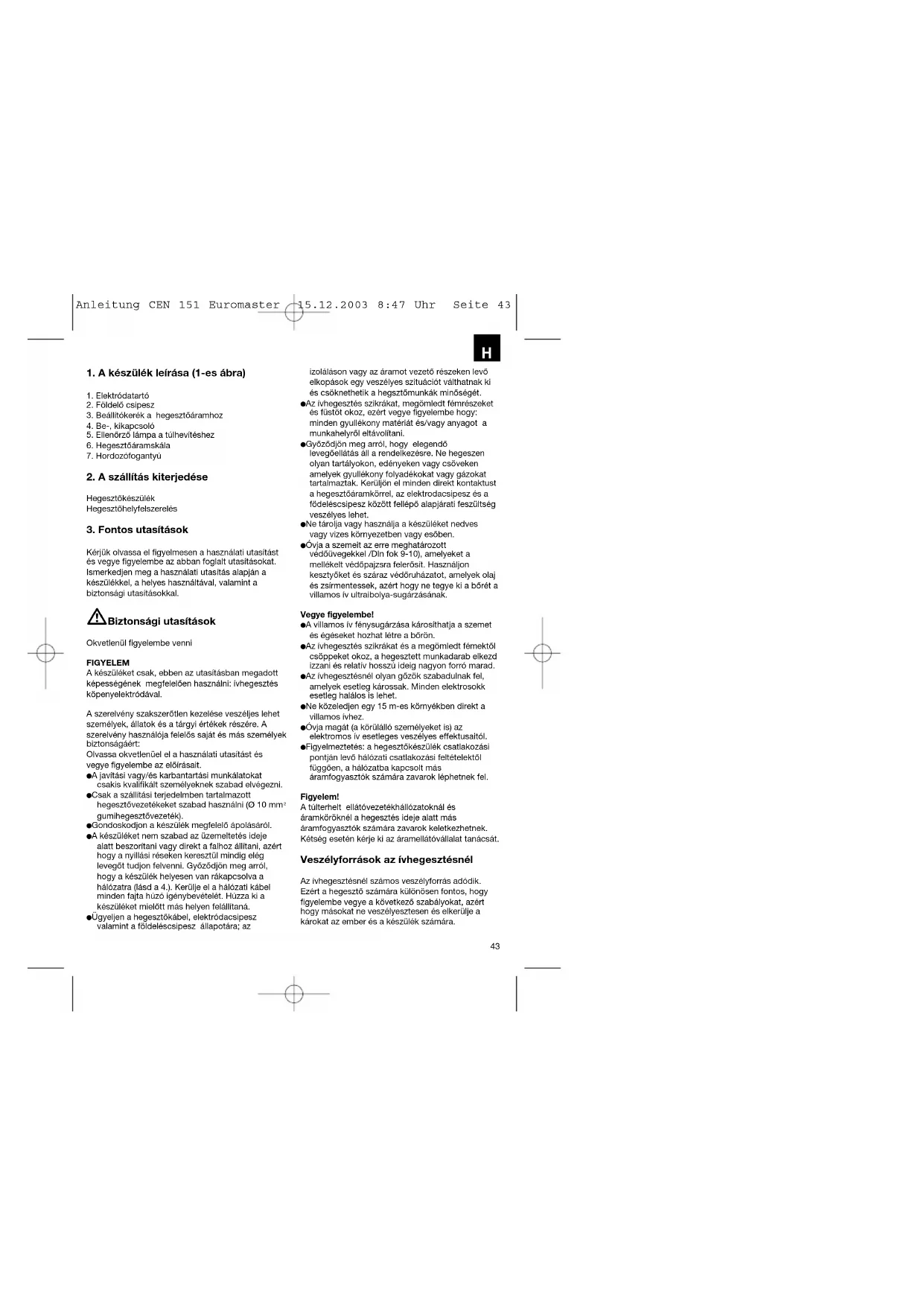

1. A készülék leírása (1-es ábra)

1. Elektródatartó
2. Földelő csipesz
3. Beállítókerék a hegesztőáramhoz
4. Be-, kikapcsoló
5. Ellenörző lámpa a túlhevítéshez
6. Hegesztőáramskála
7. Hordozófogantyú

2. A szállítás kiterjedése

Hegesztőkészülék

Hegesztöhelyfelszerelés

3. Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használtával, valamint a biztonsági utasításokkal.

Biztonsági utasítások

Okvetlenül figyelembe venni

FIGYELEM

A készüléket csak, ebben az utasításban megadott képességének megfelelően használni: ívhegesztés köpenyelektródával.

A szerelvény szakszerőtlen kezelése veszéljes lehet személyek, állatok és a tárgyi értékek részére. A szerelvény használója felelős saját és más személyek biztonságáért:

Olvassa okvetlenüel el a használati utasítást és vegye figyelembe az előirásait.

●A javitási vagy/és karbantartási munkálatokat csakis kvalifikált személyeknek szabad elvégezni.
- Csak a szállítási terjedelmben tartalmazott hegesztővezetékeket szabad használni (0 10 mm² gumihegesztővezeték).
●Gondoskodjon a készülék megfelelő ápolásáról.
●A készüléket nem szabad az üzemeltetés ideje alatt beszoritani vagy direkt a falhoz állítani, azért hogy a nyllíási réseken keresztül mindig elég levegőt tudjon felvenni. Győződjön meg arról, hogy a készülék helyesen van rákapcsolva a hálózatra (lásd a 4.). Kerülje el a hálózati kábel minden fajta húzo igénybevéletű. Húzza ki a készüléket mielött más helyen felállítana.
- Ügyeljen a hegesztőkábel, elektródacsipesz valamint a földeléscsipesz állapotára; az

izoláláson vagy az áramot vezető részeken levő elkopások egy veszélyes szituációt válthatnak ki és csöknethetik a hegsztömunkák minőségét.

• Az ívhegesztés szíkrákat, megömledt fémrészeket és füstöt okoz, ezért vegye figyelembe hogy: minden gyullékony matériát és/vagy anyagot a munkahelyröl eltávolitani.
• Győződjön meg arról, hogy Legendő levegőellátás áll a rendelkezésre. Ne hegeszen olyan tartályokon, adényeken vagy csövekan amelyek gyulikkony folyadékokat vagy gázokat tartalmaztak. Kerüljön el minden direkt kontaktust a hegesztőáramkörrel, az elektrodacsipesz és a födeléscipesz között fellépő alapjáratí feszültség veszélyes lehet.
  ●Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben.
  -Óvja a szemeit az erre meghatározott védőüvegekkel /Dln fok 9-10), amelyeket a mellékelt védöpajzsra felerősít. Használjon kesztyöket és száraz védöruházatot, amelyek olaj és zsirmentessek, azért hogy ne tegye ki a börét a villamos ív ultralbolya-sugárzásának.

Vegye figyelembe!

●A villamos ív fénysugárzása károsíthatja a szemet és égéseket hozhat létre a börön.
- Az ívhegesztés szikrákat és a megömledt fémektől csöppeket okoz, a hegesztett munkadarab elkezd lzzani és relativ hosszú Idelg nagyon forró marad.
- Az ívhegesztésnél olyan gözök szabadulnak fel, amelyek esetleg károssak. Minden elektrosokk esetleg halálos is lehet.
-Ne közeledjen egy 15 m-es környékben direkt a villamos ívhez.
-Övja magát (a körülálló személyeket is) az
elektromos iv esetleges veszélyes effektusaitól.
●Figyelmeztetés: a hegesztőkészülék csatlakozási pontján levő hálózati csatlakozási feltételektöl függöen, a hálózatba kapcsolt más áramfogyasztók számára zavarok léphetnek fel.

Figyelem!

A túlterhelt ellátóvezetékhállózatoknál és áramköröknél a hegesztés ideje alatt más áramfogyasztök számára zavarok keletkezhetnek. Kétség esetén kérje ki az áramellátóvállalat tanácsát.

Veszélyforrások az ívhegesztésnél

Az ivhegesztésnél számos veszélyforrás adódik. Ezért a hegesztő számára különösen fontos, hogy figyelembe vegye a következő szabályokat, azért hogy másokat ne veszélyesztesen és elkerülje a károkat az ember és a készülék számára.

1

H

1. A hállózati feszültségen, mint például a kábelokon, hállózati csatlakozókon, dugaszoló aljzatokon stb. való munkálatokat, csak egy szakember által végeztesse el. Ez különösen a közkábelek készítésére vonatkozik.
2. Balesetek esetén a hegesztőáramforrást azonnal leválasztani a hálózatról.
3. Ha elektromos érintési feszültségek lépnek fel, akkor azonnal kikapcsolni a készüléket és egy szakember által felülvizsgáltatni.
4. Ügyeljen arra, hogy a hegesztőáramnak mindig jó kontaktusal legyenek.
5. Viseljen a hegesztés közben mindig mind a két kezén szigetelő kesztyöket. Ezek övják magát az áramütéstöl (a hegesztési áramkör üresjáratí feszültsége), a káros kisugárzások (hő és ibolyántüli sugarak) valamint az izzó fémek és a salakfröccsenések elől.
6. Hordjon szilárd izoláló lábbelit, a lábbeliknek nedvességben is izolálniuk kell. A félcipők nem alkalmasak, mivel a lehulló, izzó fémcseppek égési sebeket okoznak.
7. Húzzon egy megfelelő öltözéket fel, ne vegyen fel szintetikus ruhadarabokat.
8. Ne pillantson védetlen szemekkel a villamos ivbe, csak a DIN-nek megfelelő, előirás szerinti védöüveggel felszerelt hegesztő-védőpajzsot használni. A villamos iv fény- és hősugárzás melett, amelyek vakítást ill. égéseket okoznak, még ibolyántúli sugárzást is bocsájt ki. Ez a nem látható ibolyántúli sugárzás egy nem elegendő védekezés esetében egy nagyon fájdalmas kötőhártyagyulladást okoz, amelyet csak egy pár órával késöbb lehet észrevenni. Ezenkivül az ibolyántúli sugárzánsak a védetlen testrészekre lesüléshez hasonló káros hatása van.
9. A villamos ív közelében tartózkodó személyeknek és segítöknek is fel kell hívni a figyelmét a fennálló veszélyekre és el kell őket latni a szükséges védőszerekkel, ha szükséges, akkor épitsen be védőfalakat.
10. A hegesztésnél gondoskodni kell elegendő firss levegőellátásról, különösen a kis termekben, mert füst és káros gázok keletkeznek.
11. Nem szabad olyan tartályokon hegesztési munkákat elvégezni, amelyekben gázok, üzemanyagok, köolaj vagy hasonlók voltak tárolva, még akkor sem, ha már hosszabb ideje ki lettek üritve, mivel a maradékok által robbanásl veszély áll fenn.
12. Különös előírások érvényesek a tőz és robbanás veszélyeztetett termekben.
13. Olyan hegesztési kötéseket, amelyek nagy megterhelésnek vannak kitéve és amelyeknek okvetlenül teljesíteniük kell a biztonsági követelményeket, azokat csak a külön kiképzett és levizsgáztatott hegesztőknek szabad

elvégezniük.

Példák: nyomókazán, vezetősínek, pótkocsivonó készülékek stb.

1. Utasitás:

Okvetlenül ügyelni kell arra, hogy a villamos szerelvényekben vagy készülekekben a védövezetéket gondatalanságnál a hegesztőáram által tönkre lehet tenni, mint például rárakja a födelő csipeszt a hegesztőkészülék motorházára, amely pedig össze van kötve a villamos szerelvény védövezetékével. A hegesztőmunkálatokat védövezetéki csatlakozós gépen végzi el. Tehát lehetséges a gépen hegeszteni, anélkül hogy rátette volna erre a födelő csipeszt. Ebben az esetben a hegesztőáram a födelő csipesztől a védövezetéken koresztül folyik a géphez. A magas hegesztőáram következménye a védövezeték átoivadása lehet.

1. A dugaszoló alyzatokhoz való bevezetők óvintézkedésének meg kell felenie az előírásoknak (VDE 0100). Tehát ezek az előírások szerint csak a vezetékátmérőnek megfelelő biztosítókat áll. automatákat szabad használni (a védőérintkezős dugaszoló aljzatoknak max. 16 Amp. biztosító vagy 16 Amp. LS-kapcsoló). Ezek túlépésének a következménye a vezetékek kigyulladása illetve az épület tőzkára lehet.

A készülék iparszerű használatra nem alkalmas.

Szök és nedves termek

A szök, nedves vagy forró termekben történő munkálatoknál izoláló alátéteket és közététeket továbbá bőrböl vagy más rosszul vezető anyagból levő hajtókás kesztyőket kell használní, azért hogy izolálja a testét a padlótól, falaktól, vezetőképességő möszerrészektől és hasonlóktól.

Ha a magasabb villamos veszélyeztetések melett, mint például szük helyeken villamos vezetőképességő falazatoknál (katlan, csövek, stb.), nedves helyiségekben (a munkaruha átnedvesítése), forró helyiségeben (amunkaruha atizzadása), a hegesztéshez kis hegesztőtranszformatórokat használ akkor a hegesztógép üresjáratí kimeneti feszültségének nem szabad 42 Voltnál (effektivérték) többnek lennie. Tehát a köszüléket a magasabb kimeneti feszültsége miatt ebben az esetben nem lehet használní.

H

Védőruházat

1. A munka ideje alatt a hegesztőnek az egész testén a sugarak és az égési sérülések ellen védetnek kell lennie a ruha és az arcvédő által.
2. Mind a két kézen, egy megfelelő anyagból levő (bör) hajtókás kesztyöket kell hordani. Ezeknek egy kifogástalan állapotban kell lenniük.
3. Megfelelő kötényeket kell hordani, azért hogy óvja a ruháját a szikrahullástól és égésektől. Ha a munkák fajtája, mint például a fej fölötti hegesztés, szerint szükséges, akkor egy védööltönyt és ha szükséges akkor fejvedöt is kell hordani.

Védelem a sugarak és az égési sérülések ellen

1. A munkahelyen egy kifüggesztés által: Flgyelem, ne nézzen a lángbal, kell a szemek veszélyeztetésére rámutatni. A munkahelyeket lehetőleg úgy kell leválasztani, hogy a közelben tartózokdó személyek védve legyenek. A jogosulatlan személyeket távol kell tartanl a hegesztömunkáktól.
2. A rögzített munkahelyek közvetlen közelében ne legyenek a falak világos színőek és tündöklök. Az ablakokat legalább fejmagasságig biztosítani kell a sugárzások átengedése vagy visszaverése ellen, mint például egy megfelelő kifestés által.

SZIMBOLUMOK ÉS TECHNIKAI ADATOK

EN 50 060 Europai norma a hegesztőkészülékekhez a villamos ív kézi hegesztéshez, határolt bekapcsolási időtartalommal.

Egyfázisos transzformátor

50 Hz Hálózati frekvencia

U. Hálózati feszültség

1, max Maximális áramfelvétel

Biztosíték névleges értékkel Amperben

U_c névleges üresjárati feszültség

I_2 Hegesztőáram

nc/nc, Hegesztöelektródaszám, amelyeket le lehet olyasztani.
a) a hideg állapottól addig az
állapotig, amig a
hőmérsékletfelügyelő (nc)üzembe
nem lép és
b) az elsö órán belül
a hideg állapottól (nc₁)

nh/nh, Hegesztőelektródaszám, amelyeket
le lehet olvasztani.
a) a forró állapotban a
hömérsékletfelügyelő (nh)
be és kikpcsolása között és
b) egy óra idő alatt
a forró állapotban az
újrabekopcsálostól (nh)

Szimbolum az eső jelleggörbének

Szimbolum az iv-kézihegsztéshez

egy beburkolt rúdelektródával

1 fázis. Hálózati csatlakozás

IP 21 Védelmi rendszer

H Izolációosztály

A készülék a 89/336/EWG EG-irányvonal szerint rádió-zavarmentes.

Hálózati csatlakozás: 230 V~50 Hz
Hegesztőáram (A) cos φ = 0,73:	45-100
Elektroclák (l mm): 2 (n	: 12 / n;3)
	2,5 (n: 8 / n;2)
Uresjárati feszültség (V):	48
Teljesítményfelvétel: 4 kVA 80 A-nál cos φ= 0,73
Biztosíték (A): 16

5. Hegeszstési előkészületek

A földelő csípeszt (2) vagy direkt a hegesztési darabra kell ráerősíteni vagy az alátétre, amelyre rá lett állítva a hegesztési darab. Figyelem, gondoskodjon arról, hogy a hegesztési darabbal egy direkt kontaktus áljon fenn. Ezért kerülje el a lakkozot felületeket és/vagy izoláló anyagokat. Az elektródát tartó kábelnék a végén egy speciálls csípesz van, amelyik az elektróda becsípésére szolgál. A hegesztés ideje alatt mindig használni kell a hegesztő védópaizsot. Ez védi a szemeket a villamos iv elől és mégis egy tiszta látást engedélyez a hegesztési javra.

∅ mm Elektródaátmérő

Miután minden villamossági csatlakoztatást az áramellátáshoz valamint a hegesztési áramkörhöz elvégzető, a következő képen járhat tovább el. Vezesse az elektroda nem burkoit végét az elektródatartóba (1) be és csatlakoztassa a födelési csipeszt (2) a hegesztési darabbal. Ügyeljen ennél arra, hogy jó villamos kontaktus álljon fenn. Kapcsolja be a készüléket a kapcsolón (4) és állitsa, a kézikerék (3) segítségével be a hegesztőáramot. Attól függően, hogy milyen elektródát akar használni, tartsa a védőpajzsof az arca elé és dörzsölje az elektróda hegyét úgy a hegesztési darabon, hogy egy olyan mozdulatot végezen el mindha egy gyufát akarna meggyújtani. Ez a legjobb metódus egy villamos ív meggyujtásához.

Próbálja egy próbadarabon ki, hogy megfelelő elektródát és áramerőséget választott e ki.

Elektróda J (mm) Hegesztöáram (A)

2 40 - 80 A

2.5 60 - 100 A

Figyelem!

Ne bökdöse meg az elektródával a munkadarabot, mert ezáltal egy kár léphet fel és ez megnehezitheti a villamos iv gyujtását.

Miután meggyulladt a villamos ív próbáljon a munkadarbhoz egy olyan távolságot betartani, amely a használt elektróda átmérőjének megfelel. A távolságnak, a hegesztés ideje alatt lehetöleg konstantnak kell lennie. Az elektróda döntésének 20/30 foknak kellene lennie.

Figyelem!

Az elhasznált elektródák eltávolításához vagy a frissen hegesztett darabok mozgatásához mindig egy fogót használni. Kérjük vegye figyelembe, hogy az elektródatartókat (1) a hegesztés után mindig izoláltan kell lerakni.

A salakréteget csak a lehülés után szabad a varratról eltávolítani.

Ha egy megszakított hegesztési varraton folytatná a hegesztést, akkor először el kell távolítani a salakréteget a ráillasztési helyröl.

7. Túlhevítési védelem

A hegesztőgép egy túlhevítés ellenl védelemmel van felszerelve, amely óvja a hegesztési trafót a rtúlhevítés elöl. Ha bekapcsol a túlhevítési védelem, akkor világít a készülékén a kontroll lámpa (5). Hagyja a hegesztőkészüléket egy ideig lehülni.

8. Karbantarás

A port és a szennyeződést rendszeresen el kell távolítani a gépről. A tisztítást legjobb egy finom kefével vagy egy ronggyal elvégezni.

9. Pótalkatrészmegrendellés

A pótalkatrészek megrendelésénél a következő adatokat kell megadni

●A készülék típusát
●A kászülék cikkszámát
●A készülék ident-számát
●A szükséges pótalkatrész pótalkatrész-számát (Kérjük a pótalkatréslistából kivenni)

SLO

1. Opis aparata (Slika 1)

H EU Konformkijelentés

SLO EU Iziava o skladnosti

Az aláíró kijelenti, a cég nevében a termék megegyezését a következő irányvonalakkal és normäkkal.

Az aláiró kijelenti, a cég nevében a termék megegyezését a

kovetkezo iranyvonalakkal es normakkal. Podpisani iziavljam v imenu podietia, da je proizvod v sklad

nosti s slede "cimi smernicami in standardi.

Ebben az unastásban megnevezeti isozlikkére 2 év játallást nyújtunk, arra az esétro. Ha a termékünk Hányos lenno. A 2-dves határidő a kárveszély átszálása vagy a isozlikk. vová átall dvyáteis áthal kazódk.

A jebálsis érelyeseltésének a felbálsis a lecsztilékinksek a heszölati utashlansk magfelelő szabályszorű kerbartsartása ügymint rendeltetászerű heszölatis.

Magátol értetödő, hogy ez a 2 év alatt a törvény szerinti szavatossági jogai fennmaradnak.

A jóbalás a Nomotország Szévolségű Köztársaság terciotóre drvényos vagy a regionális fő forgarmazó partnar országalban idagásztősívekt a helyi drvényos törvényi előirásokhoz. Körök vagyó figyelombe a regionalisan liotokos vovászaigáltatásnél iővő kontaktszemályt vagy az alú megadott servizolmet.

Technikai változások jogát fenntartva

Tehnične spremembe pridržane.

Az termékek dokumentációjának és kisérő okmányainak az utánnyomása és sokezorosítása, kivenatosan is csak az ISC GmbH kifejezett beloggyezésével engedélyezett.
