РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CEN 151/2 EINHELL

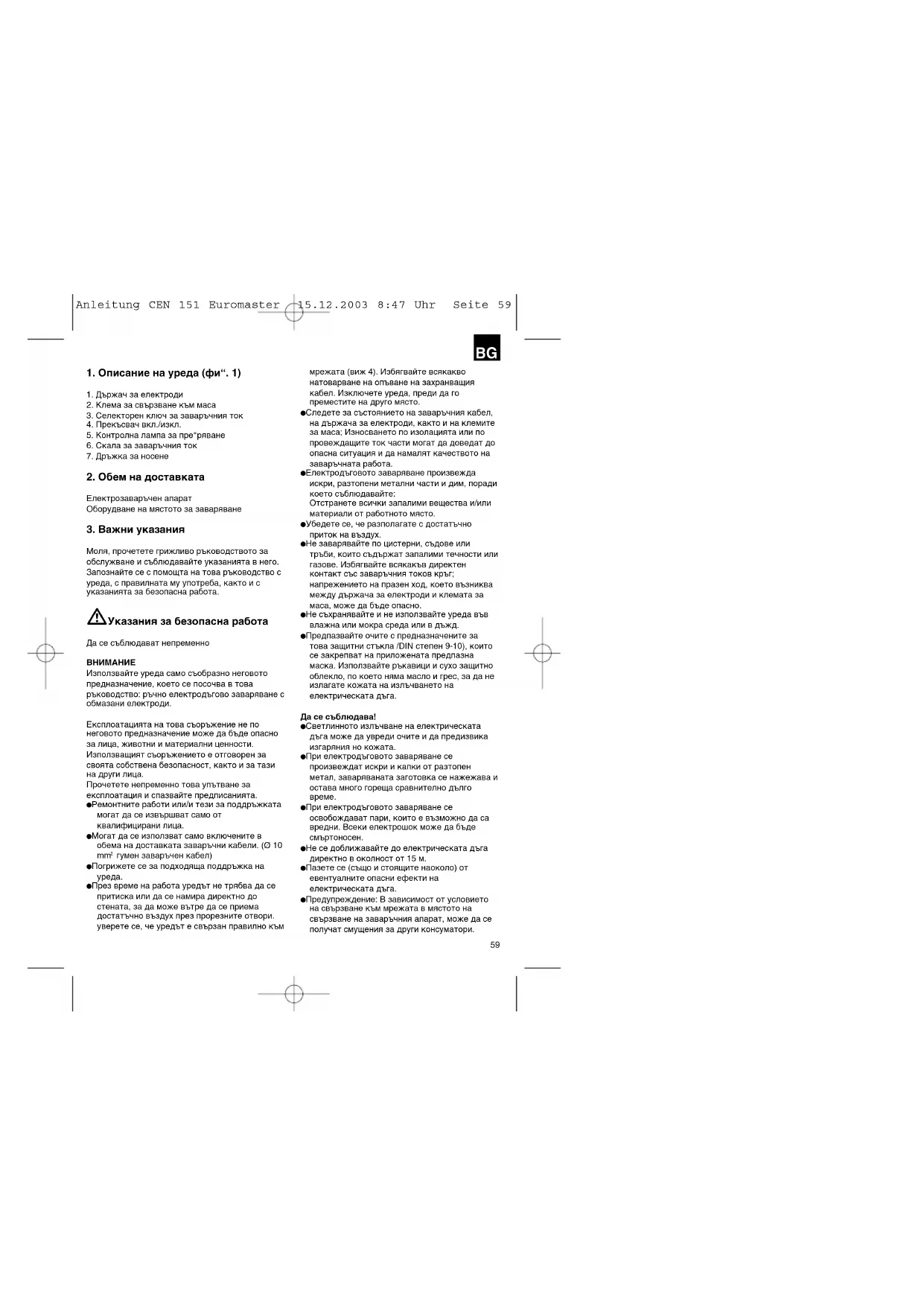

1. Описание на уреда (фи“. 1)

1. Държач за електроди
2. Клема за свързване към маса
3. Селекторен ключ за заваръчния ток
4. Прекъсвач вкл./изкл.
5. Контролна лампа за пре"ряване
6. Скала за заваръчния ток
7. Дръжка за носене

2. Обем на доставката

Електрозаваръчен апарат

Оборудване на мястото за заваряване

3. Важни указания

Моля, прочетете грижливо ръководството за обслужване и съблюдавайте указанията в него. Запознайте се с помощта на това ръководство с уреда, с правилната му употреба, както и с указанията за безопасна работа.

/казания за безопасна работа

Да се съблюдават непременно

ВНИМАНИЕ

Използвайте уреда само съобразно неговото предназначение, което се посочва в това ръководство: ръчно електродъгово заваряване с обмазани електроди.

Експлоатацията на това съоръжение не по неговото предназначение може да бъде опасно за лица, животни и материални ценности.
Използващит съоръжението е отговорен за своята собствена безопасност, както и за тази на други лица.
Прочетете непременно това упътване за
експлоатация и спазвайте предписанията.
●Ремонтните работи или/и тези за поддръжката могат да се извършват само от квалифицирани лица.
●Mogat да се използват само включените в обема на доставката заваръчни кабели. (Ø 10 mm² гумен заваръчен кабел)
●Погрижете се за подходяща поддръжка на уреда.
●През време на работа уредът не трябва да се притиска или да се намира директно до стената, за да може вътре да се приема достатъчно въздух през прорезните отвори. уверете се, че уредът е свързан правилно към

мрежата (виж 4). Избягвайте всякакво натоварване на опъване на захранващия кабел. Изключете уреда, преди да го преместите на друго място.

●Следете за състоянието на заваръчния кабел, на държача за електроди, както и на клемите за маса; Износването по изолацията или по провеждащите ток части могат да доведат до опасна ситуация и да намалят качеството на заваръчната работа.
-Електродъговото заваряване произвежда искри, разтопени метални части и дим, поради което съблюдавайте: Отстранете всички запалими вещества и/или материали от работното място.
●Убедете се, че разполагате с достатъчно приток на въздух.
- Не заварявайте по цистерни, съдове или тръби, които съдържат запалими течности или газове. Избягвайте вслкакъв директен контакт със заваръчния токов кръг; напрежението на празен ход, което възниква между държача за електроди и клемата за маса, може да бъде опасно.
●Не съхранявайте и не използвайте уреда във влажна или мокра среда или в дъжд.
●Предпазвайте очите с предназначените за това защитни стъкла /DIN степен 9-10), коитосе закрепват на приложената предпазна маска. Използвайте ръкавици и сухо защитно облекло, по което няма масло и грес, за да не излагате кожата на излъчването на електрическата дъга.

Да се съблюдава!

●Светлинното излъчване на електрическата дъга може да увреди очите и да предизвика изгаряния но кожата.
●При електродъговото заваряване се произвеждат искри и капки от разтопен метал, заваряваната заготовка се нажежава и остава много гореща сравнително дълго време.
●При електродъговото заваряване се освобождават пари, които е възможно да са вредни. Всеки електрошок може да бъде смъртоносен.
●Не се доближавайте до електрическата дъга директно в околност от 15 м.
●Пазете се (също и стоящите наоколо) от евентуалните опасни ефекти на електрическата дъга.
●Предупреждение: В зависимост от условието на свързване към мрежата в мястото на свързване на заваръчния апарат, може да се получат смущения за други консуматори.

BG

BG

Внимание!

При претоварени захранваща мрежа и токови кръгове по време на заваряването могат да бъдат причинени смущения за други консуматори. В случай на съмнение трябва да се консултирате с електроснабдителното предприятие.

Източници на опасност при електродъгово заваряване

При електродъгово заваряване се получават редица източници на опасност. Его защо за заварчика е особено важно да спазва правилата по-долу, за да не излага на опасност себе си и другите, и да се избегнат щети за човека и уреда.

1. Работи по захранването, напр. по кабели, щепсели, контакти и др. трябва да се извършват само от техник. Това се отнася особою за погазачо на можлищи кабели
2. При злополука източникът на заваръчен ток трябва веднага да се изключи от мрежата.
3. При наличие на електрическо контактно напрежение уредът трябва да се изключи веднага и да се провери от техник. Винаги да се внимава за добър електрически контакт на заваръчния ток.
4. При заваряване винаги да се носят изолиращи ръкавици на двете ръце. Те предпазват от токови удари (напрежение на празен ход на заваръчен токов кръг), от вредни лъчения (топлина и UV-лъчи), както и от нагорещен металл и пръски от шлака.
5. Да се носят здрави изолиращи обувки, които да изолират и при влага. Не са подходящи ниски обувки, тъй като падащи горящи капки метал могат да предизвикат изгаряния.
6. Да се носи подходящо облекло, без синтетични части.
7. Да не се гледа с незащитени очи към електрическата дъга. Да се използва само заваръчна маска с предлазно стъкло съобразно изискванилта на DIN. Електрическата дъга освен светлинни и топлинни лъчи, които могат да доведат до ослепяване и изгаряне, излычва и UV-лъчи. Това невидимо утравиолетово лъчение причинява при недостатъчна защита забележим едва след няколко часа много болезнен конюнктивит. Освен това UV-лъчението може да има изгарящо действие върху незащитените места от тялото.
8. Работниците или помощниците в близост до електрическата дъга също трябва да бъдат запознати с опасностите и да имат

необходимите предпазни средства. Ако е необходимо да се изградят предпазни стени.

1. При заваряване, особено в малки помещения, трябва да се осигури достатъчен приток на свеж въздух, тъй като се образува дим и вредни газове.
2. По резервоари, в които се складират газове, горива, минерални масла и др., не трябва да се извършват заварчни работи, дори и отдавна да са празни, тъй като от остатъците може да възникне експлозия.
3. В помещения застрашени от пожар и експлозия важат особени предписания.
4. Заваръчни съединения, за които са поставени големи изисквания и които задължително трябва да изпълнят изискванията за сигурност, трябва да се изпълняват само от обучени и опитни заварчици. Например: Съдове под налягане, релси, тегличи за ремаркета и др.
5. Указания: Задължително трябва да се внимава за това, че защитният проводник в електрически своръжения или уреди може да се разруши при небрежност от заваръчния ток, напр. клемата за свързване към маса се поставя върху корпуса на заваръчния уред, който е свързан със
6. защитния проводник на електрическото съоръжение. Заваръчните работи се извършват на машина с извод за защитен проводник. Възможно е да се заварява на машината, без да сте поставили на нея клемата за маса. В този случай заваръчният ток протича от клемата за маса през защитния проводник към машината. Силният заваръчен ток може да доведе до разтопяване на защитния проводник.
7. Защитата с предпазители на захранаващите проводници към контактите трябва да отговаря на предписанията (VDE/Съюз на германските електротехниці/ 0100). Според тези предписания трябва да се използват само съответстващи на сечението на проводника предпазители или автомати (за защитни системи контакти максимум предпазители 16 А или 16 А защитни автомати). Защита с по-силни предпазители може да доведе до запалване на проводниците респ. до щети от пожар за сградата.

Уредът не е предназначен за промишлена употреба.

BG

При работа в тесни, влажни или горещи помещения трябва да се използват изолиращи и междинни подложки и освен това ръкавици с маншети от кожа или други вещества със слаба проводимост за изопация на тялото от подови настилки, стени, леснопроводими части от апарати и др. подобни.

При използване на малки заваръчни трансформатори за заваряване при рискови електрически условия, като например в тесни помещения от стени с висока електрическа проводимост (съдове, тръби и т.н.), в мокри помещения (измокряне на работното облекло), в горещи помещения (изпотяване на работното облекло), изходното напрежение на заваръчния апарат на празен ход не трябва да бъде по-високо от 42 волта (ефективна стойност). Следователно в този случай поради по-високото изходно напрежение уредът не може да се използва.

Защитно облекло

1. По време на работа заварчикът трябва да е защитен по цялото си тяло посредством облеклото и защитата за зрението срещу излъчване и изгаряния.
2. На двете ръце трябва да се носят ръкавици с маншети от подходящ материал (кожа). Те трябва да бъдат в безупречно състояние.
3. За предпазване на облеклото от хвърчене на искри и изгаряния трябва да се носят подходящи престилки. зогато видът на операциите, напр. таванно заваряване, го изисква, трябва да се носи защитен костюм и, ако е необходимо, и предпазна каска.

Защита срещу излъчване и изгаряния

1. На работното място чрез табели с указания. Внимание, де не се гледа в пламъка! Да се има пред вид, че очите са застрашени. По възможност работните места трябва да се изолират така, че намиращите се в близост лица да бъдат защитени. Неупълномощени лица трябва да стоят далеч от заваръчните работи.
2. В непосредствена близост до стационарни работни места стените не трябва да са в

ярки цветове и да са лъскави. Прозорците трябва да са осигурени поне до височината на главата против пропускане или отразяване на лъчи, напр. чрез подходящо бопдисване .

СИМВОЛИ И ТЕХНИЧЕСКИ ДАННИ

EN 50 060 Европейски стандарт за заваръчни апарати за ръчно електродъгово заваряване с ограничена продължителност на включване.

Еднофазен трансформатор

Предпазител с номинална стойност в ампери

U_0 Номинално напрежение на празен ход

I. Заваръчен ток

∅ mm Диаметър на електродите

nc/nc, Брой електроди за заваряване, който може да се стопи а) от студено състояние до задействане на температурното реле (пс) и в) в рамките на първия час от студено състояние (пс) nh/nh, Брой електроди за заваряване, който може да се стопи а) в горещо състояние между включване и изключване на температурното реле (nh) и в) по време на един час в горещо състояние от повторното включване (nh₁)

Символ за падаща характеристика

Символ за електрическа дъга- Ръчно заваряване с обмазани прътови електроди

BG

Еднофазно захранване от мрежа

IP 21 Вид защита

Н Клас на изолация

Уредът е с потискане на радиосмущения съгласно указанията на ЕО 89/336/ЕИО

Захранване от мрежа: 230 V \~50 Hz

Заваръчен ток (A) cos φ = 0,73:	45-100
Електроди (∅ mm): 2 (n	: 12 / n:3)
	2,5 (n:8 / n:2)

Напрежение на празен ход (V): 48

Консумирана енергия: 4 kVA при 80 A cos j = 0,73

Защита с предпазители (A): 16

5. Подготовка за заваряване

Клемата за маса (2) се закрепва директно за заварявания детайл или за подложката, върху която се поставя детайлът.

Внимавайте за това, да има директен контакт със заваривания детайл. Затова избягвайте лакирани повържности жили изолационни материали. Кабельт на държача за електроди има на края специална клема, която служи за захващане на електрода. Предпазната заваръчна маска трябва да vs използва винаги по време на заваряване. Тя предпазва очите от излизащото от електрическата дъга светлинно излъчване и същевременно дава възможност за точен поглед върху заваръчното изделие.

6. Заваряване

След като сте направили всички електрически свързвания за захранване с ток, както и за заваръчния токов кръг, можете да процедирате по следнил начин:

Поставете необмазания край на електрода в държача (1) и свържете клемата за маса (2) със заварявания детайл. Следете да има добър електрически контакт.

Включете уреда от прекъсвача (4) и настройте заваръчния ток с ръчното колело (3). според електрода, който желаете да използвате.

Дръжте предпазната маска пред лицето и търкайте върха на електрода по заварявания детайл така, все едно че изпълнявате движение както при запалване на кибрит. Това е най-добрият метод за запалване на електрическа дъга.

Проверете върху пробен образец, дали сте избрали правилните електрод и големина на тока.

Електрод г (mm) Заваръчен ток (А)

2 40 - 80 A

2.5 60 - 100 A

Внимание!

Не правете точки с електрода по заготовката, така биха могли да се причинят щети и да се затрудни запалването на електрическа дъга. Щом електрическата дъга се е запалила, опитайте се да поддържате спрямо заготовката дистанция, която отговаря на използвания диаметър на електрода.

Докато заварявате, разстоянието по възможност трябва да остане постоянно. Ђгълът на електрода в посока на работа трябва да бъде 20/30 градуса.

Внимание!

Винаги използвайте клещи, за да отстраните използвани електроди или да преместите току що заварени детайли. Обърнете внимание на това, държачът за електроди (1) винаги да се оставя изолиран след заваряване. Шлаката може да се отстрани от шева едва след като изстине. Ако една заварка се продължава по непрекъснат заваръчен шев, най-напрод трибва да се отстрани шлаката на мястото на натрупване .

7. Защита от прегряване

Заваръчният апарат има защита от прегряване, копто предпазва заваръчния трансформатор от пренагряване. Ако защитата от прегряване се задейства, светва контролната лампа (5) на Вашия уред. Оставете заваръчния апарат да изстине за известно време.

8. Поддръжка

Уредът трябва редовно да се почиства от прах и замърсяване. Най-добре е да се почиства с фина четка или парцал.

9. Поръчка на резервни части

При поръчка на резервни части трябва да се съблюдава следното:

●Вид на уреда

●Артикул _ на уреда

●Идентификационен на уреда

●на изискваната резервна част

(Да се вземе от списъка с резервни части)

Давлие 2 години пропанця и на посочения в ръквоводството урад, в случай не нашипт продукт проген досекти. 2-година кит срок започва да тою с пранърлапно на риска от адната пъяну другата страна или с промилакто на юрежи от клиента.

Предоставка за предъявлене на гаранадионни пратенции в правилчото обслуження на нищая уряд съпъвсяю ръксипулткота, хиста и нагоята

уютрева според предназначенного туу. Разбира се, в рамките на техн 2 години Вие си запазвате Вишите

законни гаранционни права.

Гары цепта зажи на територипта на Седорала. Република. Горизни ини пъответните страчи на столовия, дистрибитого за респусна като.

допълнення на покална валидните законови разпорядби. При

Препенегаването или размножаването по друг начин на документация и псидружаващи документи на продукти на, доси и като изведка, ов допуска само с изричното разрешение на ISC GmbH.
