INSTRUKCJA OBSŁUGI CEN 151/2 EINHELL

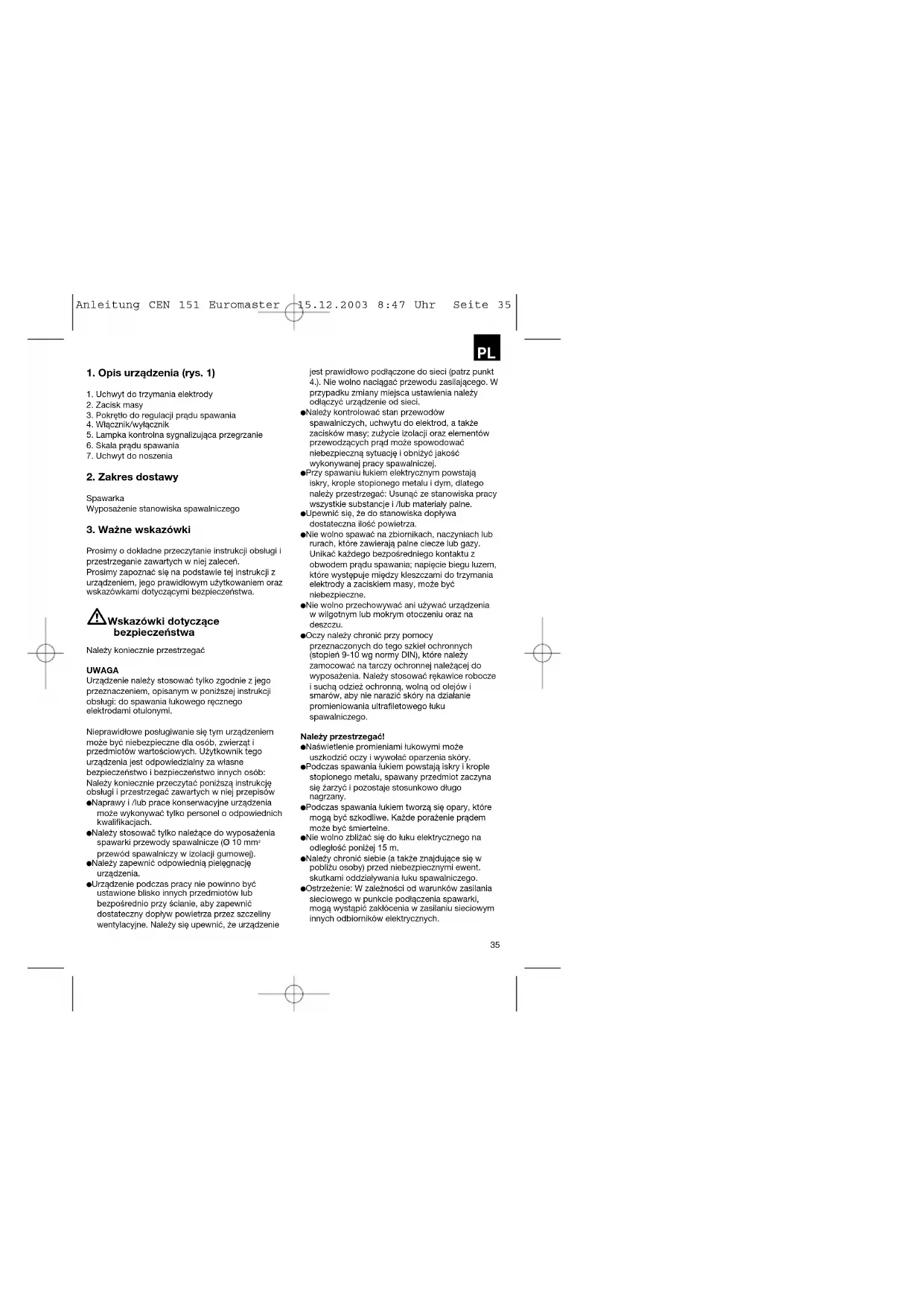

1. Opis urządzenia (rys. 1)

1. Uchwyt do trzymania elektrody
2. Zacisk masy
3. Pokrętło do regulacji prądu spawania
4. Włącznik/wyłącznik
5. Lampka kontrolna sygnalizująca przegrzanie
6. Skala prądu spawania
7. Uchwyt do noszenia

2. Zakres dostawy

Spawarka

Wyposażenie stanowiska spawalniczego

3. Ważne wskazówki

Prosimy o dokładne przeczytanie instrukcji obsługi i przestrzeganie zawartych w niej zaleceń. Prosimy zapoznać się na podstawie tej instrukcji z urządzeniem, jego prawidłowym użytkowaniem oraz wskazówkami dotyczącymi bezpieczeństwa.

Wskazówki dotyczące

bezpieczeństwa

Należy koniecznie przestrzegać

UWAGA

Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem, opisanym w poniższej instrukcji obsługi: do spawania łukowego ręcznego elektrodami otulonymi.

Nieprawlidowe posługłwanie się tym urządzeniem może być niebezpieczne dla osób, zwierząt i przedmiotów wartościowych. Użytkownik tego urządzenia jest odpowiedzialny za własne bezpieczeństwo i bezpieczeństwo innych osób: Należy koniecznie przeczytać poniższą instrukcję obsługi i przestrzegać zawartych w niej przepisów
●Naprawy i /lub prace konserwacyjne urządzenia może wykonywać tylko personel o odpowiednich kwalifikacjach.
●Należy stosować tylko należące do wyposażenia spawarki przewody spawalnicze ( 10 mm² przewód spawalniczy w izolacji gumowej).
●Należy zapewnić odpowiednią pielęgnację urządzenia.
- Urządzenie podczas pracy nie powinno być ustawione blisko innych przedmiotów lub bezpośrednio przy ścianie, aby zapewnić dostateczny dopływ powietrza przez szczeliny wentylacyjne. Należy się upewnić, że urządzenie

jest prawidłowo podłączone do sieci (patrz punkt 4.). Nie wolno naciągać przewodu zasilającego. W przypadku zmiany miejsca ustawienia należy odlaczyć urządzenie od sieci.

●Należy kontrolować stan przewodów spawalniczych, uchwytu do elektrod, a także zacisków masy; zużycie izolacji oraz elementów przewodzących prąd może spowodować niebezpleczną sytuację i obniżyć jakość wykonywanej pracy spawalniczej.
●Przy spawaniu łukiem elektrycznym powstają Iskry, krople stopłonego metalu i dym, dlatego należy przestrzegać: Usunąć ze stanowiska pracy wszystkie substancje i /lub materiały palne.
- Upewnić się, że do stanowiska dopływa dostateczna ilość powietrza.
●Nie wolno spawać na zbiomikach, naczyniach lub rurach, które zawierają palne ciecze kontakt gazy. Unkać każdego bezpośredniego kontaktu z obwodem prądu spawania; napięcie biegu luzem, które występuje między kleszczami do trzymania elektrody a zaciskiem masy, może być niebezpleczne.
●Nie wolno przechowywać ani używać urządzenia w wilgotnym lub mokrym otoczeniu oraz na deszczu.
- Oczy należy chronić przy pomocy przeznaczonych do tego szkieł ochronnych (stopień 9-10 wg normy DIN), które należy zamocować na tarczy ochronnej należącej do wyposażenia. Należy stosować rękawice robocze i suchą odzież ochronną, wolną od olejów i smarów, aby nie narazić skóry na działanie promieniowania ultrafiletowego łuku spawałniczego.

Należy przestrzegać!

●Naświetlenie promienlami łukowymi może
uszkodzić oczy i wywołać oparzenia skóry. ●Podczas spawania łukiem powstają iskry i krople stopionego metalu, spawany przedmiot zaczyna się żarzyć i pozostaje stosunkowo długo nagrzany.
- Podczas spawania łukiem tworzą się opary, które mogą być szkodliwe. Każde porażenie prądem może być śmiertelne.
- Nie wolno zbliżać się do łuku elektrycznego na odległość poniżej 15 m.
●Należy chronić sieble (a także znajdujące się w pobliżu osoby) przed niebezpiecznymi ewent. skutkami oddziaływania łuku spawalniczego.
- Ostrzeżenie: W zależności od warunków zasilania sieciowego w punkcie podłączenia spawarki, mogą wystąpić zakłócenia w zasilaniu sieciowym innych odbiomików elektrycznych.

PL

Uwaga!

Spawanie w przypadku przeciążonych sieci zasilających i obwodów prądowych może spowodować zakłócenia w zasilanlu innych odbiorników. W razie wątplliwości należy się skontaktować z lokalnym zakładem energetycznym.

Źródła zagrożeń przy spawaniu łukiem

Przy spawaniu łukiem występuje cały szereg źródeł zagrożeń. Dlatego jest rzeczą niezmiernie ważną, aby spawacz przestrzegał następujących zasad, w celu nie narażania siebie i innych na niebezpieczeństwo oraz w celu zapobieżenia szkodom zdrowotnym i uszkodzeniu urządzenia.

1. Prace na instalacji zasilania napięciem sleciowym, np. na przewodach, wtyczkach, gniazdach itd. zlecać do wykonania tylko uprawnionemu elektrykowi. Obowiązuje to zwłaszcza w odniesieniu do wykonywania połączeń międzykablowych.
2. W razie wypadku źródło zasilania natychmiast odłączyć od sieci.
3. W razie wystąpienia napięcia dotykowego, natychmiast wyłączyć urządzenie i oddać je do sprawdzenia przez uprawnionego elektryka.
4. Należy zawsze zwracać uwagę na prawidłowy stan i przyleganie styków elektrycznych w obwodzie prądu spawania.
5. Podczas spawania należy zawsze zakładać na obydwie ręce rękawice izolacyjne. Chronią one przed porażeniem prądem (napiecie biegu luzem obwodu prądu spawania), przed niebezpiecznym promieniowaniem (cieplnym i ultrafioletowym) oraz przed rozżarzonym metalem i odpryskami żużła.
6. Stosować wysokie buty izolacyjne, które powlnny Izolować również w wilgotnym otoczeniu. Półbuty nie są odpowiednie, gdyż skapujące, rozżarzone krople metalu mogą spowodować oparzenia.
7. Zakładać odpowiednią odzież roboczą, odzież syntetyczna jest nieodpowiednia.
8. Nie wolno patrzeć nieosłoniętymi oczami na łuk spawalniczy, należy stosować tarczę ochronną z przepisowymi szklami ochronnymi, zgodnie z normą DIN. Łuk spawalniczy wydziela oprócz promieniowania świetnego i cieplnego, które powoduje oślepniecie lub oparzenie, również promieniowania ultrafioletowa. Niewidzialne promieniowanie ultrafioletowe powoduje w razie niedostatecznej ochrony oczu bardzo bolesne zapalenie spojówek, które odczuwalne jest dopiero po paru godzinach. Ponadto promieniowanie ultrafioletowe może spowodować poparzenie nieosłoniętych części

ciała, podobne w skutkach do poparzeń słonecznych.

1. Również osoby przebywające w pobliżu łuku spawalniczego oraz pomocnicy muszą zostać poinformowani o niebezpieczeństwach i wyposażení w niezbędny sprzęt ochrony osobistej, a jeżeli jest to konieczne, należy zamontować ścianki ochronne.

2. Ponieważ podczas spawania, zwłaszcza w małych pomieszczeniach, powstają dymy i szkodliwe gazy, należy zabezpleczyć dostateczny dopływ świeżego powietrza.

3. Nie wolno wykonywać prac spawalniczych na zbiomikach, w których składowane były gazy, paliwa, oleje mineralne itp., nawet jeżeli zostały one dużo wcześniej opróżnione w związku z występującym zagrożeniem wybuchem spowodowanym resztkowymi ilościami składowanych substancji.

4. W pomieszczeniach zagrożonych pożarem lub wybuchem obowiązują szczególne przepisy. Połączenia spawane, które narażone są na duże obciążenia i które muszą koniecznie spełniąć wymogi bezpieczeństwa, mogą być wykonane tylko przez spawaczy posiadających szczególne uprawnienia i doświadczenie. Przykładem są: Zbiorniki ciśnieniowe, szyny jezdne, haki holownicze itd.

5. Wskazówki: Należy koniecznie uwzględnić, że przewód ochronny urządzeń lub narzędzi elektrycznych może zostać zniszczyń przez prąd spawania na skutek niedbałości, np. zacisk masy położony na obudowie spawarki, która połączona jest z przewodem ochronnym urządzenia elektrycznego. Prace spawalnictze są wykonywane na maszynie podłączonej do przewodu ochronnego. Możliwe jest zatern spawanie na maszynie bez podłączenia do niej zacisku masy. W tym wypadku prąd spawania płynie od zacisku masy przez przewód ochronny do maszyny. Wysoki prąd spawania może spowodować stoplenie przewodu ochronnego.

6. Zabezpieczenia obwodów zasilających gniażdka sieciowe muszą być zgodne z przepisami (VDE 0100). A zatem, zgodnie z tymi przepisami można stosować tylko cheapestzniki lub cheapestzniki automatyczne dostosowane do przekroju przewodu (dla gniazdek z wtykiem ochronnym bezpieczniki o maksymalnej mocy 16 A lub wyłącznik zasliania o mocy 16 A). Bezpieczniki o nadmiernej mocy mogą spowodować pożar instalacji elektrycznej lub całego budynku.

Urządzenie nie nadaje się do celów przemysłowych.

Ciasne i wilgotne pomieszczenia

Podczas pracy w wąskich, wilgotnych lub gorących pomieszczeniach należy stosować maty izolacyjne układane na podłodze i przy ścianach, a ponadto długie rękawice skórzane lub inne złe przewodzące materiały w celu odizolowania ciała od podłogi, ścian i łatwo przewodzących prąd części aparatu itp.

W przypadku stosowania małych transformatorów spawalniczych do spawania w warunkach o podwyższyonym zagrożeniu porażeniem elektrycznym, jak np. w ciasnych pomieszczeniach wykonanych z łatwo przewodzących ścianek (kotły, rury), w mokrych pomieszczeniach (przemoczenie odzleiży roboczej), w gorących pomieszczeniach (przepocenie odzleiży roboczej), napięcie wyjściowe spawarki na biegu luzem nie może przekraczać 42 V (wartość czynna). A zatem w tym przypadku nie wolno stosować urządzenia ze względu na wyższe napięcie wyjściowe.

Odzież ochronna

1. Spawacz podczas pracy powinien zostać zaopatrzony w ochronę twarzy i odzież ochronną zabezpieczającą jego całe ciało przed promieniowaniem i poparzeniami.
2. Na obydwie ręce należy założyć długie rękawice z odpowiedniego materiału (skóra). Powinny się one znajdować w nienagannym stanle.
3. W celu ochrony odzieży przed iskrami i oparzeniami należy nosić odpowiednie fartuchy robocze. Jeżeli wymaga tego rodzaj wykonywanej pracy, np. spawanie ponad głową, należy zakładać odpowiedni kombinezon roboczy, a także nakrycie ochronne głowy.

Ochrona przed promieniowaniem i oparzeniami

1. Na stanowisku pracy za pomocą tabliczki ostrzegawczej: Uwaga! Nie patrzeć w płomień! Poinformować o zagrożeniu oczu. Stanowiska pracy należy w miarę możliwości osłonić w taki sposób, aby chronić osoby przebywające w pobliżu. Osoby nieupoważnione nie powinny się zbliżać do stanowiska spawalniczego.
2. W bezpośrednim sąsiedztwie stałych stanowisk spawalniczych nie wolno malować ścian jasnymi ani błyszczącymi farbami. Okna należy zabezpieczyć co najmniej do wysokości głowy przed przepuszczaniem lub odbijaniem promieni, np. odpowiednio zamalować.

SYMBOLE I DANE TECHNICZNE

EN 50 060 Norma Europejska dot. urządzeń do spawania łukowego ręcznego z ograniczonym czasem załączenia.

Transformator jednofazowy

50 Hz Częstotliwość sieci

U, Zasilanie elektryczne

I, max Maksymalny pobór prądu

Bezpiecznik o prądzie znamionowym w amperach

U. Napięcie znamionowe biegu luzem

Prąd spawania

∅ mm Średnica elektrod

nc/nc, Ilość elektrod, które mogą zostać stopione. a) od stanu nierozgrzanego do zadziałania czujnika temperatury (nc) i b) w czasie pierwszej godziny od stanu nierozgrzanego (nc,) nh/nh, Ilość elektrod, które mogą zostać stopione a) w stanie gorącym pomiędzy włączeniem i wyłączeniem czujnika temperatury (nh) oraz b) w czasie jednej godziny w stanie gorącym od początku ponownego załączenia (nh.)

Symbol dla opadającej charakterystyki

Symbol spawania łukowego ręcznego elektrodami otulonymi pręcikowymi

Przyłącze sieciowe jednofazowe

IP 21 Klasa ochronności

H Skuteczność izolacji:

Urządzenie posiada ochronę przeciwzakłóceniową zgodnie z dyrektywą 89/336/EWG.

PL

PL

Zasilanie sieciowe: 230 V \~50 Hz

Prąd spawania (A) cos φ = 0,73:	45-100
Elektrody (O mm): 2 (n	: 12 / n;3)

Napiecie blegu luzem (V): 48

Pobór mocy: 4 kVA dla 80 A cos φ= 0,73

Bezpiecznik (A): 16

5. Przygotowanie do spawania

Zacisk masy (2) należy zamocować bezpośrednio na spawanym przedmiocie lub na podstawce, na której zostanie ulożony przedmiot spawany.

Uwaga, zapewnić, aby był bezpośredni kontakt z przedmiotem spawanym. Dlatego należy unikać powierzchni lakierowanych i /lub materiałów izolacyjnych. Przewód uchwytu elektrody posłada na końcu specjalny zacisk, który służy do zamocowania elektrody. Podczas spawania należy zawsze stosować tarczę ochronną. Chroni ona oczy przed promieniowaniem świetlnym łuku spawalniczego, a pomimo tego umożliwia dokładną obserwację spawanego materiału.

6. Spawanie

Po podłączeniu wszystkich elektrycznych przewodów obwodu zasilania sieciowego i prądu spawania, należy postępować następując: Wprowadzić nieotuloną końcówkę elektrody do uchwytu (1) i połączyć zacisk masy (2) z przedmiotem spawanym. Uważać, aby występował dobry styk elektryczny.

Załączyc urządzenie wyłącznikiem (4) i ustawić prąd spawania pokrętem regulacyjnym (3), w zależności od stosowanej elektrody. Zasłonić twarz tarczą ochronną i pocierać przedmiot spawany końcówka elektrody, wykonując ruch przypominający zapalenie zapalki. Jest to najlepsza metoda zajarzania łuku. Sprawdzić na próbce materiału, czy została dobrana odpowiednia elektroda i natężenie prądu.

Elektroda △ (mm) Prąd spawanla (A)

2 40 - 80 A

2.5 60 - 100 A

Uwaga!

Nie wolno popukiwać elektrodą o spawany przedmiot, gdyż może to spowodować uszkodzenie i utrudnić zajarzanie łuku. Po zajarzeniu łuku należy próbować utrzymać taką odległość od spawanego przedmiotu, która odpowiada średnicy stosowanych elektrod. Podczas spawania należy utrzymać możliwie stałą odległość. Pochylenie elektrody powinno wynosić

20/30 stopni w kierunku wykonywania spoiny.

Uwaga!

Do usuwania zużytych elektrod i przemieszczania świeżo zespawanych przedmiotów należy zawsze używać kleszczy. Przestrzegać, aby po wykonaniu spawania uchwyt do elektrod (1) odłożyć na podkładce izolacyjnej.

Warstwę żużła należy usunąć ze spoiny dopiero po wystudzeniu.

Jeżeli kontynuuje się spawanie na niedokończonej spolnie, to w miejscu przyłożenia elektrody należy najpierw usunąć warstwę żużła.

7. Ochrona przed przegrzaniem

Spawarka wyposażona jest w zabezpieczenie przed przegrzaniem, które chroni trasformator spawalniczy przed przegrzaniem. Kiedy zadziała zabezpieczenie przed przegrzaniem, zapala się równocześnie lampka kontrolna (5) na urządzeniu. Spawarkę należy pozostawić przez pewien czas do ostudzenia.

8. Konserwacja

Regularnie usuwać z maszyny pył i zanieczyszczenia. Czyszczenie najlepiej wykonać delikatną szczotką lub szmatką.

9. Zamawianie części zamiennych

Zamawiając części zamienne, należy podać następujące informacje:

●Typ urządzenia
●Nr wyrobu
●Nr identyfikacyjny urządzenia
●Nr wymaganej części zamiennej (odczytać na liście części zamiennych)

PLOświadczenie o zgodności z normami

Europejskiej Wspólnoty

SKVyhásenie EU o konformite

Nizej podpisany oświadcza w imieniu firmy. ze produkt jest zgodny z następującymi wytycznymi i normami.

Na opływana w instruści obsługi urządzenie użeciłamy 2 -otniz gwarancji, na wypadak wadiwodań nasząga produktu. 2 -latni okreą gwaranczyjny zoczyna obłowążywać w momentskie przejścia ryzyka lub przejęcia urządzenia przez kierwa.

Waruńiem skorzytarnia z uprawaniać gynaeczynych jest prawicława konservacja urządzenia, zgodnie z instrucicją obsługi oraz użytkowanie zgodnie z przoznaczeniem.

Oczywiście w okresie tych 2 lat przysługują Państwu również uprawnienia gwarancyjne w ramach ustawowej rokojmi.

Gwarancja obowiązuje na teronla Republik Federalnej Niomiec lub w krzju generanego przedstawskia handlowego, jika uzupełnione obowiązujących lokalnie przeciłoś w ustawowych. Prosimy zeróblic się do copowkoczlnogo pracownika w regionalnym drata obuńki klenta lub pod podany ponizaj idras serawiu technicznego.

© Garanciaokmány

Zastrzega się wprowadzenie zmian technicznych

S a

r		e
z		p
r
v
ä
d	r	e

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszacych, nawet we fragmentach dopuszczalne jest tylko za wyrażną zgodzą firmy ISC GmbH.
