BEDIENUNGSANLEITUNG CEN 151/2 EINHELL

Art.-Nr.: 15.440.50 I.-Nr.: 01013

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 1D

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 2D

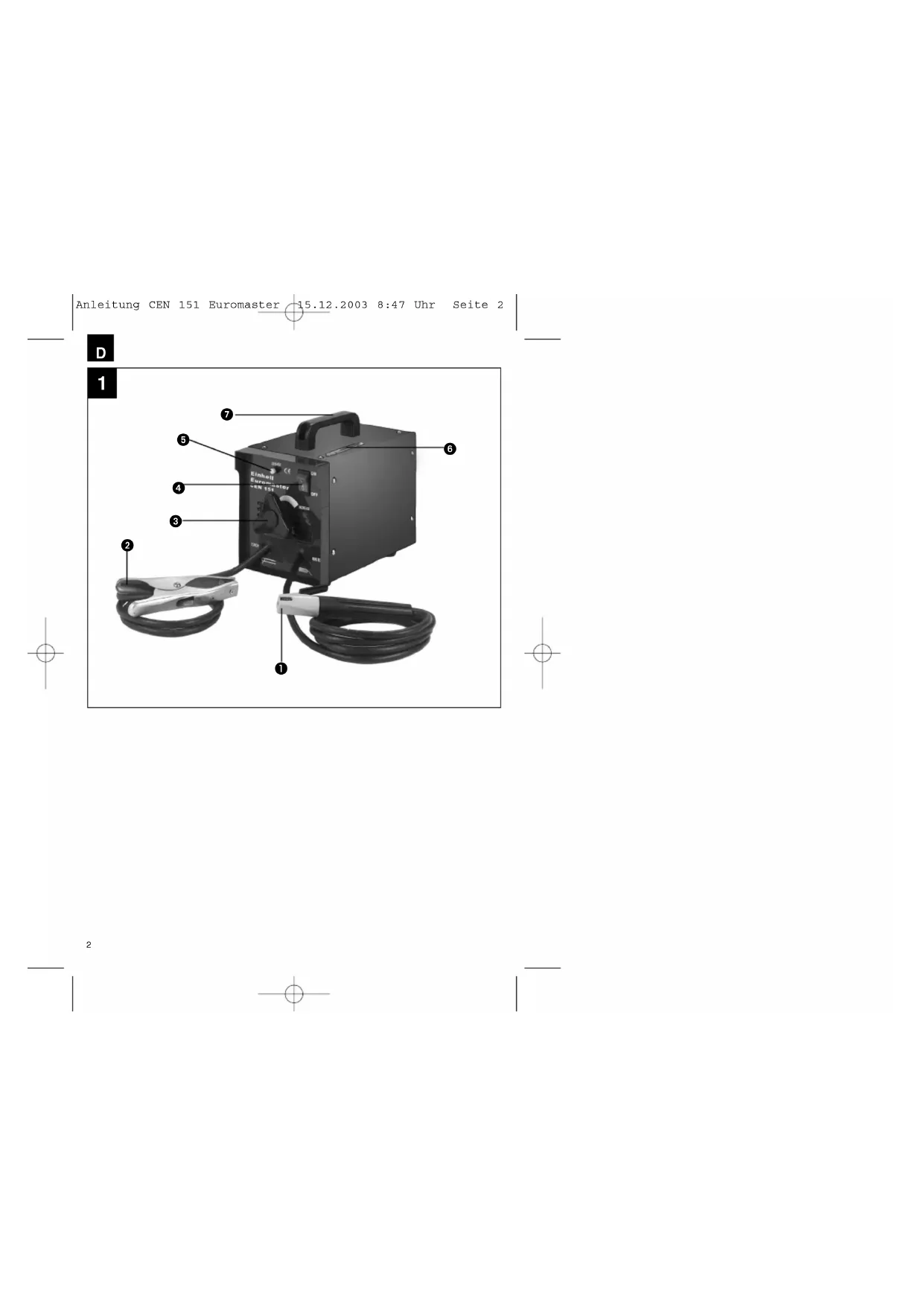

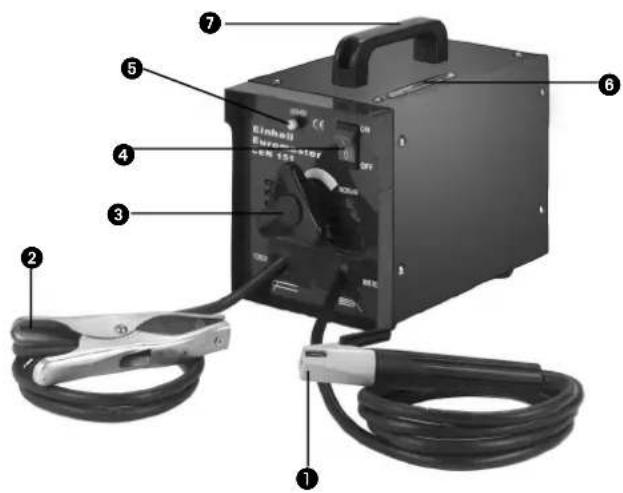

1. Gerätebeschreibung (Abb. 1)

3. Einstellrad für Schweißstrom

4. Ein-, Ausschalter

5. Kontrolllampe für Überhitzung

6. Schweißstromskala

Schweißgerät Schweißplatzausrüstung

3. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Sicherheitshinweise Unbedingt beachten ACHTUNG Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird: Lichtbogenhandschweißen mit Mantelelektroden. Unsachgemäße Handhabung dieser Anlage kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit sowie für die anderer Personen verantwortlich: Lesen Sie unbedingt diese Gebrauchsanweisung und beachten sie die Vorschriften. Reparaturen oder/und Wartungsarbeiten dürfen nur von qualifizierten Personen durchgeführt werden. Es dürfen nur die im Lieferumfang enthaltenen Schweißleitungen verwendet werden (Ø 10 mm

Gummischweißleitung). Sorgen Sie für angemessene Pflege des Gerätes. Das Gerät sollte während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen, damit inner genügend Luft durch die Öffnungs- schlitze aufgenommen werden kann. Verge- wissern Sie sich, dass das Gerät richtig an das Netz angeschlossen ist (siehe 4.). Vermeiden Sie jede Zugbeanspruchung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts auf- stellen wollen. Achten Sie auf den zustand der Schweißkabel, der Elektrodenzange sowie der Masseklemmen; Abnützung an der Isolierung und an den strom- führenden Teilen können eine gefährliche Situa- tion hervorrufen und die Qualität der Schweiß- arbeit mindern. Lichtbogenschweißen erzeugt Funken, geschmol- zene Metallteile und Rauch, beachten Sie daher: Alle brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen. Überzeugen Sie sich, dass ausreichend Luftzufuhr zur Verfügung steht. Schweißen sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase ent- halten haben. Vermeiden Sie jeden direkten Kon- takt mit dem Schweißstromkreis; die Leerlauf- spannung, die zwischen Elektrodenzange und Masseklemme auftritt, kann gefährlich sein. Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen Schützen Sie die Augen mit dafür bestimmten Schutzgläsern /DIN Grad 9-10), die Sie auf dem beigelegten Schutzschild befestigen. Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut nicht ultra- violetten Strahlungen des Lichtbogens auszu- setzen. Beachten Sie! Die Lichtstrahlung des Lichtbogens kann die Augen schädigen und Verbrennungen auf der Haut hervorrufen. Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das ge- schweißte Arbeitstück beginn zu glühen und bleibt relativ lange sehr heiß. Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Jeder Elek- troschock kann möglicherweise tödlich sein. Nähern Sie sich dem Lichtbogen nicht direkt im Umkreis von 15 m. Schützen Sie sich (auch umstehende Personen) gegen die eventuell gefährlichen Effekte des Lichtbogens. Warnung: Abhängig von der Netzanschlussbe- dingung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Ver- braucher führen. Achtung! Bei überlasteten Versorgungsnetzen und Strom- kreisen können während des Schweißens für andere Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 3D

Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen. Gefahrenquellen beim Lichtbogen- schweißen Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig; nachfolgende Regeln zu beach- ten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

1. Arbeiten auf der Netzspannungsseite, z.B. an

Kabeln, Steckern, Steckdosen usw. nur vom Fachmann ausführen lassen. Dies gilt insbeson- dere für das Erstellen von Zwischenkabeln.

2. Bei Unfällen Schweißstromquelle sofort vom

3. Wenn elektrische Berührungsspannungen auf-

treten, Gerät sofort abschalten und vom Fach- mann überprüfen lassen.

4. Auf der Schweißstromseite immer auf gute elek-

trische Kontakte achten.

5. Beim Schweißen immer an beiden Händen iso-

lierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahl- ungen (Wärme und UV Strahlungen) sowie vor glühenden Metall und Schlackenspritzern.

6. Festes isolierendes Schuhwerk tragen, die

Schuhe sollen auch bei Nässe isolieren. Halb- schuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verur- sachen.

7. Geeignete Bekleidung anziehen, keine synthet-

ischen Kleidungstücke.

8. Nicht mit ungeschützten Augen in den Licht-

bogen sehen, nur Schweiß-Schutzschild mit vor- schriftsmäßigen Schutzglas nach DIN verwen- den. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Ver- brennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verur- sacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UV- Strahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge.

9. Auch in der Nähe des Lichtbogens befindliche

Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmittel ausgerüstet werden, wenn notwendige, Schutz- wände einbauen.

10. Beim Schweißen, besonders in kleinen Räumen,

ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

11. An Behältern, in denen Gase, Treibstoffe,

Mineralöle oder dgl. gelagert werden, darf auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

12. In Feuer und explosionsgefährdeten Räumen

gelten besondere Vorschriften.

13. Schweißverbindungen, die großen Beanspruch-

ungen ausgesetzt sind und unbedingt Sicher- heitsforderungen erfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiel sind: Druckkessel, Laufschienen, Anhängerkuppl- ungen usw.

Es ist unbedingt darauf zu achten, dass der Schutzleiter in elektrischen Anlagen oder Ge- räten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. die Masseklemme wird auf das Schweißgerätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer maschine mit Schutzleiteran- schluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masse- klemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Masseklemme über den Schutzleiter zur Ma- schine. Der hohe Schweißstrom kann ein Durch- schmelzen des Schutzleiters zur Folge haben.

15. Die Absicherungen der Zuleitungen zu den

Netzsteckdosen muss den Vorschriften ent- sprechen (VDE 0100). Es dürfen also nach diesen Vorschriften nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden (für Schutzkontaktsteckdosen max. 16 Amp. Sicherungen oder 16 Amp. LS- Schalter). Eine Übersicherung kann Leitungs- brand bzw. Gebäudebrandschäden zur Folge haben. Das Gerät ist nicht für den gewerblichen Einsatz ge- eignet! Enge und feuchte Räume Bei Arbeiten in engen, feuchten oder heißen Räumen sind isolierende Unterlagen und Zwischenlagen ferner Stulpenhandschuhe aus Leder oder anderen schlecht leitenden Stoffen zur Isolierung des Körpers gegen Fußboden, Wände leitfähige Apparateteile und dgl. zu benutzen. Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 4D Bei Verwendung der Kleinschweißtransformatoren zum Schweißen unter erhöhter elektrischer Ge- fährdung, wie z.B. in engen Räumen aus elek- trisch leitfähigen Wandungen. (Kessel, Rohre usw.), in nassen Räumen (Durchfeuchten der Arbeitskleidung), in heißen Räumen (Durch- schwitzen der Arbeitskleidung), darf die Aus- gangsspannung des Schweißgerätes im Leerlauf nicht höher als 42 Volt (Effektivwert) sein. Das Gerät kann also aufgrund der höheren Aus- gangspannung in diesem Fall nicht verwendet werden. Schutzkleidung

1. Während der Arbeit muss der Schweißer an

seinem ganzen Körper durch die Kleidung und den Gesichtschutz gegen Strahlen und gegen Verbrennungen geschützt sein.

2. An beiden Händen sind Stulpenhandschuhe aus

einem geeignetem Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.

3. Zu Schutz der Kleidung gegen Funkenflug und

Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten z.B. das Über- kopfschweißen, es erfordert, ist ein Schutzanzug und wenn nötig auch Kopfschutz zu tragen. Schutz gegen Strahlen und Verbrenn- ungen

1. An der Arbeitstelle durch einen Aushang „Vorsicht

nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten

2. In unmittelbarer Nähe ortsfester Arbeitstellen

sollen die Wände nicht hellfarbig und nicht glän- zend sein. Fenster sind mindestens bis Kopfhöhe gegen durchlassen oder Zurückwerfen von Strahlen zu sichern, z.B. durch geeignetem An- strich.

SYMBOLE UND TECHNISCHE DATEN

EN 50 060 Europäische Norm für Schweißgeräte zu Lichtbogen- Handschweißen mit begrenzter Einschaltdauer. Einphasen Transformator 50 Hz Netzfrequenz

max höchster Netzstrom Bemess- ungswert Sicherung mit Nennwert in Ampere

Nennleerlaufspannung

Schweißstrom Ø mm Elektrodendurchmesser nc/nc

Schweißelektrodenzahl, welche abgeschmolzen werden kann. a) vom kalten Zustand bis zum Ansprechen des Temperaturwächters (nc) und b) innerhalb der ersten Stunde vom kalten Zustand (nc

Schweißelektrodenzahl, welche abgeschmolzen werden kann a) im heißen Zustand zwischen Ein – und Ausschalten des Temperaturwächters (nh) und b) während einer Stunde im heißen Zustand vom Wiedereinschalten an (nh

Symbol für fallende Kennlinie Symbol für Lichtbogen- Handschweißen mit umhüllten Stabelektroden 1 Phasen – Netzanschluss IP 21 Schutzart H Isolationsklasse Gerät ist funkentstört nach EG-Richtlinie 89/336/ EWG Netzanschluss: 230 V 50 Hz Schweißstrom (A) bei cos Ê = 0,73: 45–100 Elektroden (Ø mm): 2(n

:2) Leerlaufspannung (V): 48 Leistungsaufnahme: 4 kVA bei 80 A cos µ = 0,73 Absicherung (A): 16

Anleitung CEN 151 Euromaster 15.12.2003 8:47 Uhr Seite 56

5. Schweißvorbereitungen

Die Masseklemme (2) wird direkt am Schweißstück oder an der Unterlage, auf der das Schweißstück abgestellt ist, befestigt. Achtung, sorgen Sie dafür, dass ein direkter Kontakt mit dem Schweißstück besteht. Meiden Sie daher lackierte Oberflächen und/Oder Isolierstoffe. Das Elektrodenhalterkabel besitzt am Ende eine Spezial- klemme, die zum einklemmen der Elektrode dient. das Schweißschutzschild ist während des Schweißens immer zu verwenden. Es Schützt die Augen vor der vom Lichtbogen ausgehenden Licht- strahlung und erlaubt dennoch genau den Blick auf das Schweißgut.

Nachdem Sie alle elektrische Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vorgenommen haben, können Sie folgendermaßen vorgehen: Führen Sie Das nicht ummantelte Ende der Elek- trode in den Elektrodenhalter (1) ein und verbinden Sie die Masseklemme (2) mit dem Schweißstück. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht. Schalten Sie das Gerät am Schalter (4) ein und stellen Sie den Schweißstrom, mit dem Handrad (3) ein. Je nach Elektrode, die man verwenden will. Halten Sie das Schutzschild vor das Gesicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode um den Lichtbogen zu zünden. Testen Sie auf einem Probestück , ob Sie die richtige Elektrode und Stromstärke gewählt haben. Elektrode Ø (mm) Schweißstrom (A) 2 40 – 80 A 2,5 60 – 100 A Achtung! Tupfen Sie nicht mit der Elektrode das Werkstück, es könnte dadurch ein Schaden auftreten und die Zündung das Lichtbogens erschweren. Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrichtung sollte 20/30 Grad betragen. Achtung! Benützen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder um eben geschweißte Stücke zu bewegen. Beachten Sie bitte, dass die Elektrodenhalter (1) nach den Schweißen immer isoliert abgelegt werden müssen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an einer unterbrochenen Schweißnaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfernen.

7. Überhitzungsschutz

Das Schweißgerät ist mit einem Überhitzungsschutz ausgestattet, welches den Schweißtrafo vor Überhitzung schützt. Sollte der Überhitzungsschutz ansprechen, so leuchtet die Kontrolllampe (5) an Ihrem Gerät. Lassen Sie das Schweißgerät einige Zeit abkühlen.

Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einer feinen Brüste oder einem Lappen durchzuführen.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteiles (Bitte aus der Ersatzteilliste entnehmen)
