NÁVOD K OBSLUZE 10640A Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní pokyny

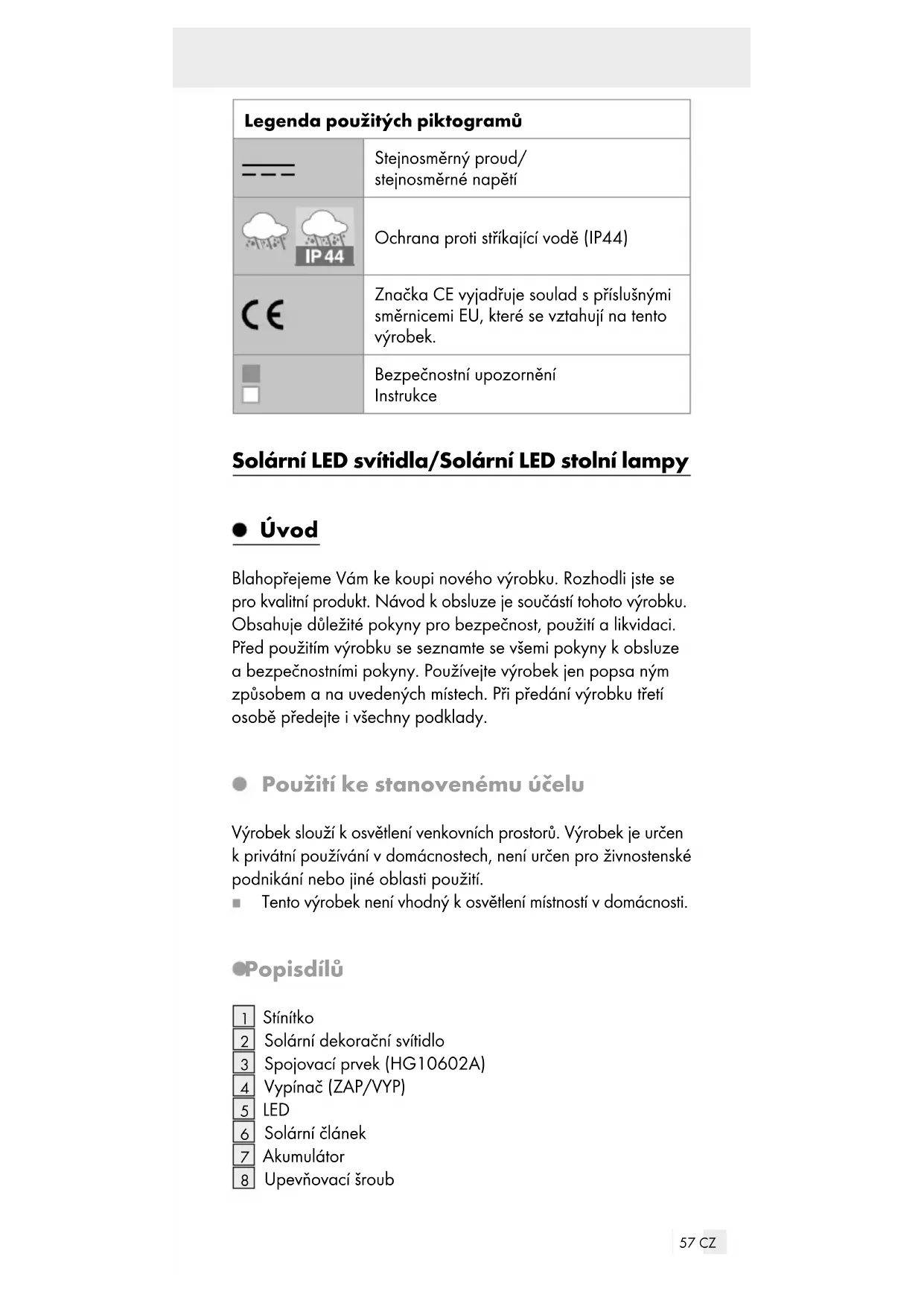

ento výrobek není vhodný k osvětlení místností v domácnosti. Popis dílů

Solární dekorační svítidlo

Spojovací prvek (HG10602A)

Upevňovací šroub58 CZ

Bodec (HG10602A/HG10602C) Obsah dodávky 3 solární svítidla a akumulátor 3tyče (HG10602A/HG10602C) 3bodce (HG10602A/HG10602C) 3spojovací prvky (HG10602A) 1návod kmontáži a obsluze Technická data Provozní napětí: 1,2 V Akumulátor: 1x akumulátor Ni-MH / AAA / 1,2 V

100 mAh Světelný prostředek: 1x LED (nelze vyměnit) Příkon: 0,01 W Krytí: IP44 (ochrana proti stříkající vodě) Doba svícení (po úplném nabití akumulátoru): cca 8 hodin Bezpečnostní pokyny USCHOVEJTE SI VŠECHNY BEZPEČNOSTNÍ UPOZORNĚNÍ A POKYNY PRO BUDOUCNOST! Tento výrobek mohou používat děti od 8 let, osoby se sní- ženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže bu- dou pod dohledem nebo byly poučeny o bezpečném pou- žívání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez do- hledu provádět čištění ani uživatelskou údržbu. Výrobek nepoužívejte, jestliže jste zjistili nějaká poškození. Osvětlovací prostředek nelze vyměnit. Po výpadku nebo poškození osvětlovacího prostředku se musí celý výrobek vyměnit.59 CZ Specifické bezpečnostní pokyny k výrobku Dbejte na to, aby nebyly solární články znečištěné anebo v zimě pokryté sněhem nebo ledem. Snižuje to výkonnost so- lárních článků. Bezpečnostní pokyny pro baterie a akumulátory NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí okamžitě vyhledejte lékařskou pomoc! Při požití může dojít kpopáleninám, perforaci měkkých tkání a úmrtí. Kzávažným popáleninám může dojít do 2hodin po požití. NEBEZPEČÍ VÝBUCHU! Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulá- tory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí. Nikdy neházejte baterie nebo akumulátory do ohně ani do vody. Nevystavujte baterie nebo akumulátory mechanickému zatížení. Nebezpečí vytečení baterií/akumulátorů Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů. Vpřípadě vytečení baterií/akumulátorů zabraňte kontaktu chemikálií spokožkou, očima a sliznicemi! Omyjte ihned postižená místa dostatečným množstvím čisté vody a vyhle- dejte lékařskou pomoc! NOSTE OCHRANNÉ RUKAVICE! Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice. V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození! Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku. Nebezpečí poškození výrobku Používejte jen udaný typ baterie nebo akumulátoru! Nasazujte baterie nebo akumulátory podle označení pola- rity (+) a (-) na bateriích nebo akumulátorech a na výrobku.60 CZ Vyčistěte kontakty na baterii/akumulátoru a vpřihrádce na baterie před jejich vložením suchou utěrkou, která nepouští vlákna, nebo vatovým tamponem! Vybité baterie nebo akumulátory ihned vyjměte z výrobku. Funkce Integrovaný solární modul výrobku přeměňuje sluneční záření v elektrickou energii a ukládá ji do akumulátorových článků Ni-MH. Zapněte výrobek vypínačem

. Při stmívání se výrobek zapne. Vestavěné LED jsou úsporné osvětlovací prostředky s dlouhou životností. Délka svícení závisí na slunečním záření, úhlu dopadu světla na solární buňku a teplotě (kvůli teplotní závislosti kapa- city akumulátorových článků). Ideální je svislý úhel dopadu světla při teplotě nad bodem mrazu. Akumulátorový

článek dosáhne teprve po několika nabíjecích a vybíjecích cyklech své maximální kapacity. Uvedení do provozu Upozornění: Prosíme, odstraňte úplně obalový materiál. Montáž výrobku Výrobek montujte podle obrázků A, C, D:

1. Pro zapnutí světla nastavte vypínač ON/OFF

na dekorativní solární svítidlo

3. Pro modelA: Nasaďte dekorativní solární svítidlo

4. Pro modely A, C: Spojte vzájemně výrobek, tyč

tak, jak je patrné zobrázkuC.

5. Nyní je výrobek připraven kpoužití.

Postavení výrobku Zabodněte smontovaný výrobek tak hluboko do země (trávy, květinového záhonu), aby stál bezpečně. Dbejte na bezpečnou polohu. Při montáži nepoužívejte ná- silí, např. údery kladivem. Může dojít k poškození výrobku. Pro dosažení optimální účinnosti postavte výrobek pokud61 CZ možno na místo, na kterém je solární článek dlouho vysta- ven přímému slunečnímu záření. Zajistěte, aby nebyl solární článek ovlivňován jinými zdroji světla, jako např. osvětlením dvora, pouličním osvětlením, v opačném případě se při soumraku světlo nezapne. Výrobek se automaticky zapíná při snížené intenzitě okol- ního světla, při normální intenzitě se zase vypne. Výměna akumulátoru Kdosažení optimálního výkonu by se měl akumulátor každých 12 měsíců vyměnit.

1. Vypněte světlo přepnutím vypínače ON/OFF

2. Vyšroubujte malým křížovým šroubovákem upevňovací

. Následně odstraňte páčením dekorativní solární svítidlo

plochým šroubovákem (viz obr. B/E).

3. Dávejte pozor, abyste nepoškodili kabely nebo připojení

kabelů (viz obr. B/E).

4. Vyměňte starý akumulátor

za nový. Při vkládání dbejte na správnou polaritu. Polarita je vyznačena vpřihrádce na akumulátor. Používejte jen akumulátory doporučeného typu (viz „Technická data“).

5. Opět upevněte dekorativní solární svítidlo

, utáhněte upevňovací šrouby

malým křížovým šroubovákem. Zapněte vypínač

do polohy „ON“. Nabíjení akumulátoru Nezapomeňte, že musí být výrobek při nabíjení akumulátoru zapnutý. Doba nabíjení akumulátoru při používání solárního článku je závislá na intenzitě a úhlu dopadu slunečního světla na solární článek. Umístěte solární článek tak, aby na něj dopadalo slu- neční světlo pokud možno kolmo. Tím zajistíte nejvyšší intenzitu ozáření. Údržba a čištění LED nelze vyměnit. Výrobek nevyžaduje, až na případnou výměnu akumulátoru, žádnou údržbu. Výrobek čistěte pravidelně suchým hadrem, který nepouští vlákna. Při silnějším znečištění použijte mírně navlhčený hadr.62 CZ Odstranění poruch Upozornění: Výrobek obsahuje citlivé elektronické součástky. Proto je možné, že je rušen výrobky v bezprostřední blízkosti, které pracují s radiovými signály. Pokud dojde k poruchám, odstraňte rušící zdroje zblízkosti výrobku. Upozornění: Elektrostatické výboje mohou vést kporuchám funkce. Při poruchách vyjměte krátce akumulátor a znovu ho vložte do svítidla. Porucha Příčina Řešení Světlo se nezapne, ačkoliv bylo solární světlo celý den ozářeno sluncem. Umělé zdroje světla, jako např. pouliční osvětlení ruší výrobek. Umístěte výrobek na místě, na kterém nemůže být rušen jinými zdroji světla. Světlo se nezapíná vůbec nebo se zapíná jen krátce. Akumulátor je vadný nebo denní světlo nestačilo k nabití. Vyměňte akumulátor nebo umístěte výrobek na místo s delším slu- nečním zářením. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvido- vat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. Vzájmu ochrany životního prostředí vysloužilý výro- bek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Výrobek vč. příslušenství aobalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Likvidujte je63 CZ odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat sodpady. Logo Triman platí jen pro Francii. Vadné nebo vybité baterie resp. akumulátory se musí, podle směr- nice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren. Ekologické škody v důsledku chybné likvidace baterií/akumulátorů! Baterie/akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = ka- dmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie/akumulátory u komunální sběrny. Záruka Výrobek byl vyroben podle přísných směrnic kvality a před do- dáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená. Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vy- žadován jako doklad o koupi. Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku. Pokud se u výrobku během 3 let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uz- nané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly. Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný. Záruka se kryje na materiálové a výrobní vady. Tato záruka se nevztahuje na díly výrobku, které podléhají běžnému opotřebení, a tím platí jako opotřebitelné díly (např. baterie, inkoustové ba- revné patrony), ani se nevztahuje na poškození rozbitných dílů, např. spínačů nebo dílů ze skla. U tohoto výrobku se záruční doba vztahuje také na akumulátor.64 CZ Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte následujícími pokyny: Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 439153_2304) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontak- tujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. Servis Servis Česká republika Tel.: [phone] E-Mail: [e-mail]65 SK Legenda použitých piktogramov ..... Strana 66 Úvod .......................................................................... Strana 66 Používanie v súlade s určeným účelom ................... Strana 66 Popis častí .................................................................. Strana 66 Obsah dodávky ........................................................ Strana 67 Technické údaje ........................................................ Strana 67 Bezpečnostné upozornenia ................... Strana 67 Bezpečnostné pokyny špecifické pre výrobok ........ Strana 68 Bezpečnostné upozornenia týkajúce sa batérií / akumulátorových batérií ............................. Strana 68 Spôsob činnosti ................................................ Strana 69 Uvedenie do prevádzky .......................... Strana 69 Montáž produktu ...................................................... Strana 69 Postavenie produktu .................................................. Strana 70 Výmena akumulátorovej batérie .............................. Strana 70 Nabíjanie akumulátorovej batérie ........................... Strana 70 Údržba a čistenie ............................................ Strana 71 Odstraňovanie porúch............................... Strana 71 Likvidácia .............................................................. Strana 71 Záruka ..................................................................... Strana 72 Postup v prípade poškodenia v záruke ................... Strana 73 Servis .......................................................................... Strana 7466 SK Legenda použitých piktogramov Jednosmerný prúd/napätie Ochrana pred striekajúcou vodou (IP44) Značka CE uvádza zhodu s príslušnými smernicami EÚ platnými pre tento výrobok. Bezpečnostné upozornenia Manipulačné pokyny LED solárne svietidlá/LED solárne stolné lampy Úvod Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bez- pečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bez- pečnosti. Výrobok používajte iba v súlade s popisom a v uvede- ných oblastiach používania. V prípade postúpenia výrobku ďalším osobám odovzdajte aj všetky dokumenty patriace k výrobku. Používanie v súlade s určeným účelom Výrobok slúži na osvetlenie vo vonkajších priestoroch. Výrobok je určený iba pre súkromnú oblasť nasadenia, nie na priemyselné používanie, a je určený výhradne pre uvedené oblasti nasadenia. Tento výrobok nie je vhodný na osvetlenie miestností v do- mácnosti. Popis častí
