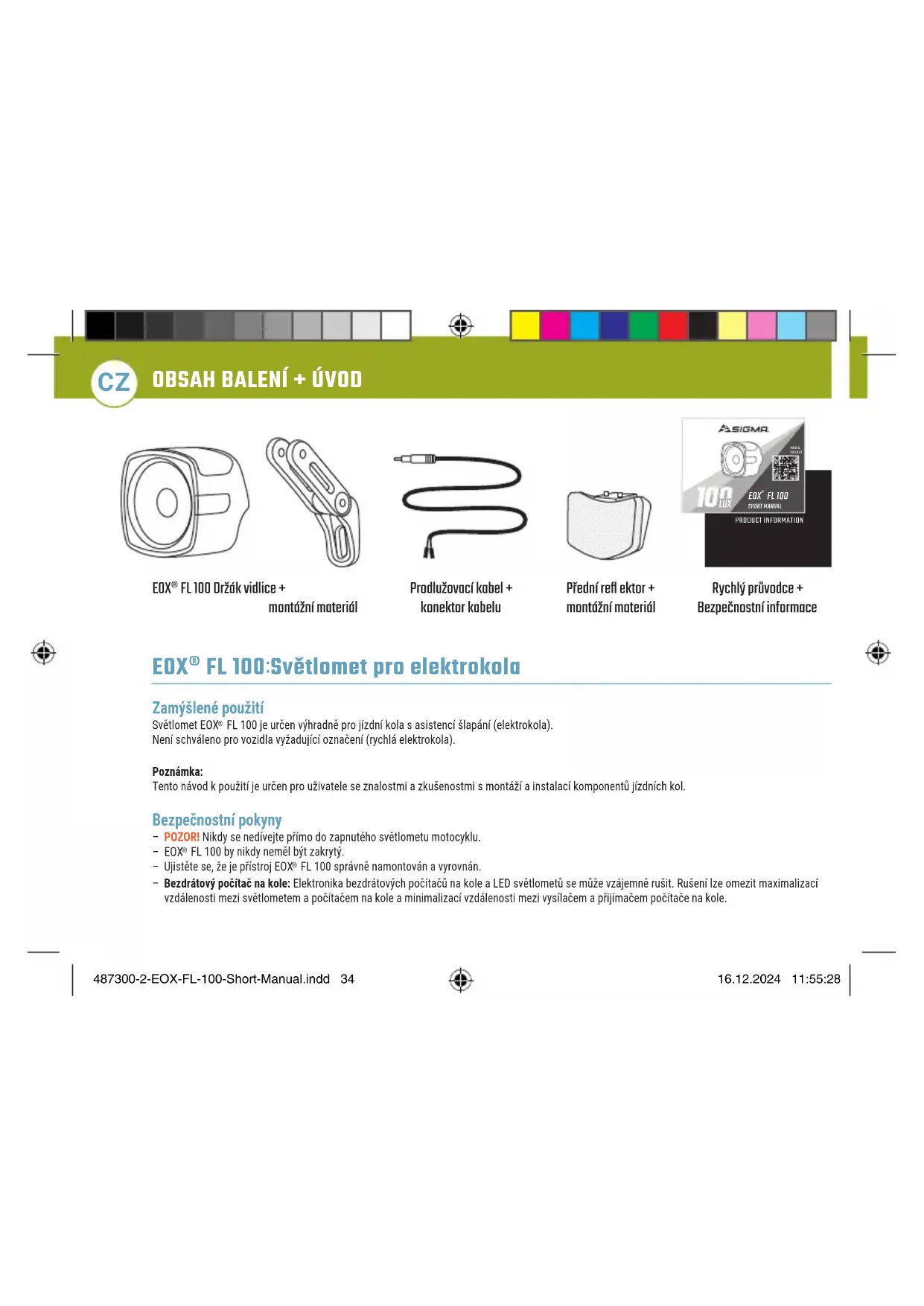

EOX® FL 100 Držák vidlice + montážní materiál Prodlužovací kabel + konektor kabelu Přední refl ektor + montážní materiál Rychlý průvodce + Bezpečnostní informace EOX® FL 100 Světlomet pro elektrokola Zamýšlené použití Světlomet EOX

FL 100 je určen výhradně pro jízdní kola s asistencí šlapání (elektrokola). Není schváleno pro vozidla vyžadující označení (rychlá elektrokola). Poznámka: Tento návod k použití je určen pro uživatele se znalostmi a zkušenostmi s montáží a instalací komponentů jízdních kol. Bezpečnostní pokyny – POZOR! Nikdy se nedívejte přímo do zapnutého světlometu motocyklu. – EOX

FL 100 by nikdy neměl být zakrytý. – Ujistěte se, že je přístroj EOX

FL 100 správně namontován a vyrovnán. – Bezdrátový počítač na kole: Elektronika bezdrátových počítačů na kole a LED světlometů se může vzájemně rušit. Rušení lze omezit maximalizací vzdálenosti mezi světlometem a počítačem na kole a minimalizací vzdálenosti mezi vysílačem a přijímačem počítače na kole.

487300-2-EOX-FL-100-Short-Manual.indd 34487300-2-EOX-FL-100-Short-Manual.indd 34 16.12.2024 11:55:2816.12.2024 11:55:28OBSAH BALENÍ + ÚVOD Rychlý průvodce +Bezpečnostní informace

EOX® FL 100 Světlomet pro elektrokola Zamýšlené použití Světlomet EOX® FL 100 je určen výhradně pro jízdní kola s asistencí šlapání (elektrokola). Není schváleno pro vozidla vyžadující označení (rychlá elektrokola). Poznámka: Tento návod k použití je určen pro uživatele se znalostmi a zkušenostmi s montáží a instalací komponentů jízdních kol. Bezpečnostní pokyny – POZOR! Nikdy se nedívejte přímo do zapnutého světlometu motocyklu. – EOX® FL 100 by nikdy neměl být zakrytý. – Ujistěte se, že je přístroj EOX FL 100 správně namontován a vyrovnán. – Bezdrátový počítač na kole: Elektronika bezdrátových počítačů na kole a LED světlometů se může vzájemně rušit. Rušení lze omezit maximalizací vzdálenosti mezi světlometem a počítačem na kole a minimalizací vzdálenosti mezi vysílačem a přijímačem počítače na kole. Ujistěte se, že je přístroj EOX

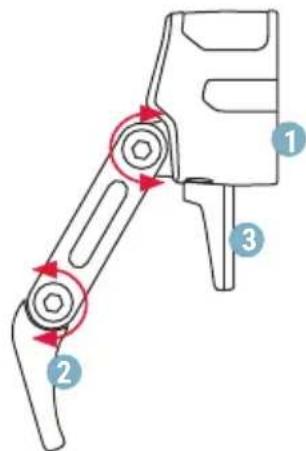

FL 100 správně namontován a vyrovnán. U světlometů se samostatným re ektorem se ujistěte, že je zarovnán kolmo k vozovce. Na zcela rovné silnici musí být vodorovný okraj světla vždy viditelný na silnici! Montážní výška světlometů a odrazek je v Německu předepsána v rozmezí 400 až 1200 mm. V případě potřeby se můžete obrátit také na specializovaného prodejce jízdních kol ve vašem okolí. Ujistěte se, že je světlomet EOX FL 100 namontován a nastaven tak, aby neoslňoval protijedoucí vozidla. POZOR! Abyste předešli pádům, nehodám a vážným zraněním, používejte pouze přiložený montážní držák (držák vidlice).POZNÁMKA: Nikdy nemontujte držáky na sedlové lišty!POZNÁMKA: Nikdy nemontujte držáky na kuželové součásti!POZOR! Nepoužívejte jízdní kolo, pokud je světelný paprsek EOX FL 100 špatně nastaven nebo pokud je EOX FL 100 příliš volný.Světlo EOX FL 100 nastavujte nebo zajišťujte pouze tehdy, když je kolo v klidu. Oslňování protijedoucích vozidel může vést k nehodám. Před seřizováním kola EOX FL 100 nejprve povolte šroub na držáku. Poté se ujistěte, že je tento šroub opět utažen tak, aby se šroub ani světlomet nemohly uvolnit nebo samovolně pohybovat.

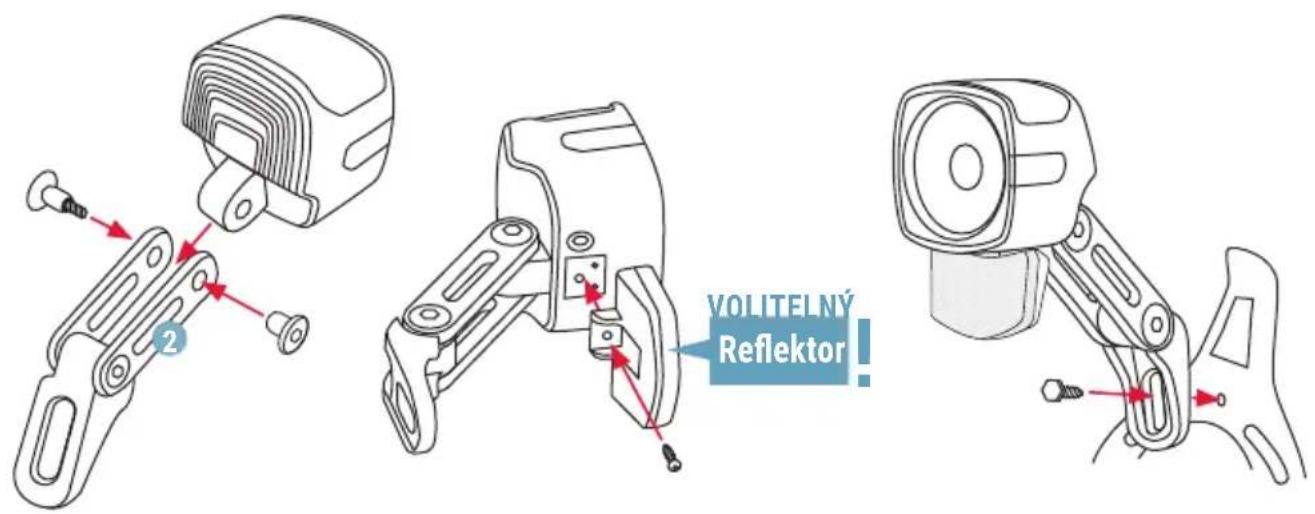

Pomocí přiloženého držáku bezpečně připevněte EOX FL 100 k jízdnímu kolu. POZNÁMKA: Při použití jiných držáků nelze zaručit bezpečné upevnění. Nejprve povolte stávající šroub na korunce vidlice kola. Tento šroub prostrčte otvorem pro šroub, který je k dispozici na spodním konci držáku, a poté jej opět utáhněte tak, aby se EOX FL 100 nemohl uvolnit nebo se sám pohybovat.POZOR! Dbejte na to, aby vývod kabelu na rámu EOX FL 100 vždy směřoval přímo dolů. Jen tak zajistíte, že světelný obrazec světlometu EOX

FL 100 bude ideálně vyrovnaný a světlomet bude optimálně chráněn proti vodě.

487300-2-EOX-FL-100-Short-Manual.indd 36487300-2-EOX-FL-100-Short-Manual.indd 36 16.12.2024 11:55:3016.12.2024 11:55:30Pomocí přiloženého držáku bezpečně připevněte EOX ® FL 100 k jízdnímu kolu. POZNÁMKA: Při použití jiných držáků nelze zaručit bezpečné upevnění. Nejprve povolte stávající šroub na korunce vidlice kola. Tento šroub prostrčte otvorem pro šroub, který je k dispozici na spodním konci držáku, a poté jej opět utáhněte tak, aby se EOX FL 100 nemohl uvolnit nebo se sám pohybovat. POZOR! Dbejte na to, aby vývod kabelu na rámu EOX FL 100 vždy směřoval přímo dolů. Jen tak zajistíte, že světelný obrazec světlometu EOX® FL 100 bude ideálně vyrovnaný a světlomet bude optimálně chráněn proti vodě. PŘIPOJENÍ

Světlomet výhradně pro připojení ke zdroji stejnosměrného napětí 6 - 48 V / 3 W, např. k baterii elektrokola. Připojení ke zdroji střídavého napětí (např. dynamo) není povoleno! Světlomet EOX FL 100 vyžaduje jmenovitý výkon minimálně 3 W. EOX

FL 100 smí být připojen pouze k vozidlům, u nichž je zajištěno, že po vypnutí akumulátoru z důvodu vybití bude ještě minimálně 2 hodiny k dispozici energie pro napájení osvětlovacího systému. Pro připojení k akumulátoru elektrokola je nutné použít interně namontovaný dvojitý kabel (černý vodič = –, modrý vodič = +). Kabel zcela nepřestřihávejte, pouze jej zkraťte na požadovanou délku.DŮLEŽITÉ: Dodané kabelové konektory na ploché straně PEVNĚ stiskněte kleštěmi k sobě!

Použijte sadu kabelového připojení* kompatibilní s vaším operátorem. POZOR MOTOR

2cestný konektor* Není součástí dodávky Připojení zástrčky SIGMA Prodlužovací kabelZapínání a vypínání systému EOX FL 100 pomocí displeje nebo spínače na elektrokole (pokud systém tuto možnost nabízí). EOX FL 100 nemá vlastní spínač. 487300-2-EOX-FL-100-Short-Manual.indd 37487300-2-EOX-FL-100-Short-Manual.indd 37 16.12.2024 11:55:3016.12.2024 11:55:30VSEBINA PAKETA + UVOD
