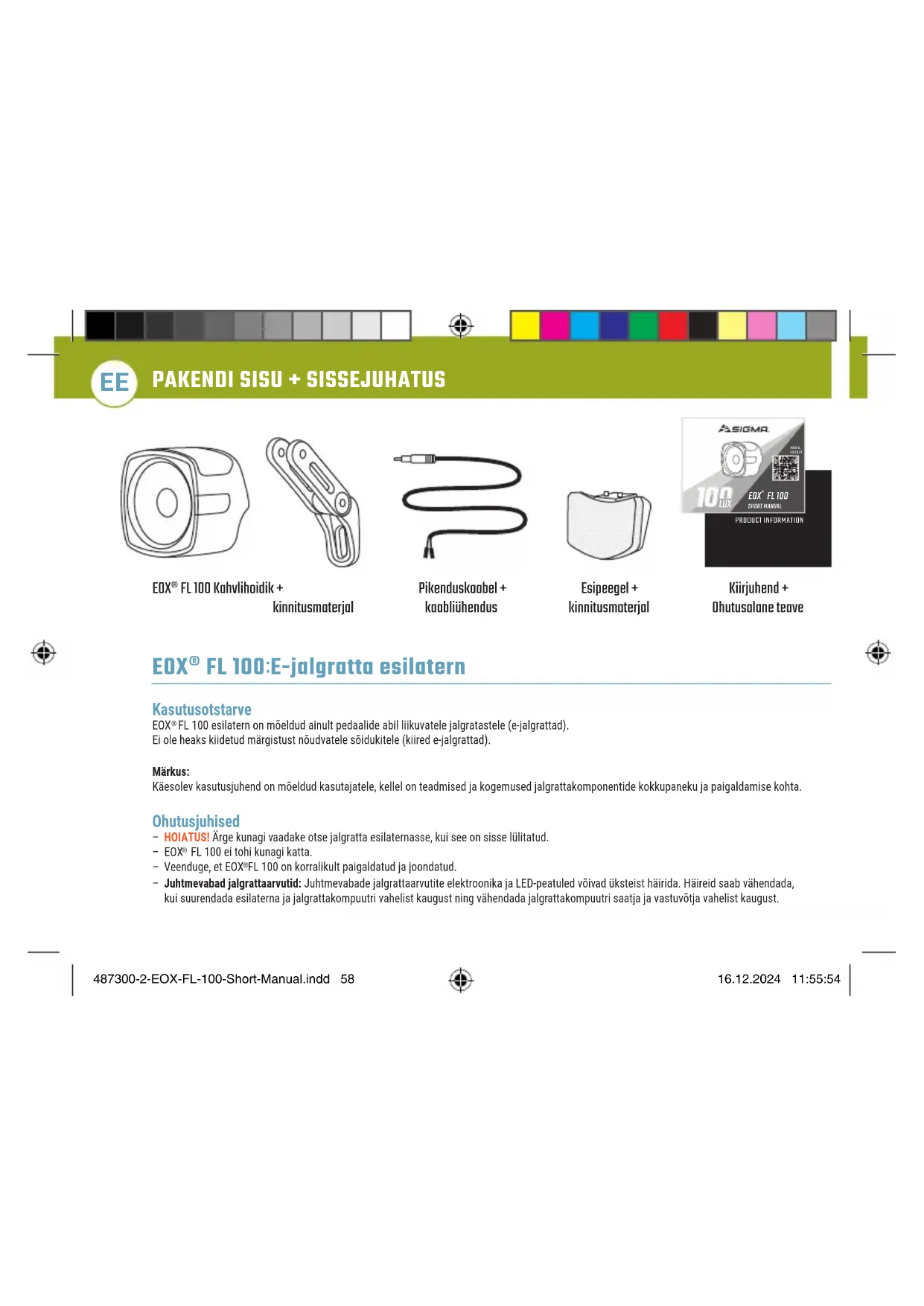

KASUTUSJUHEND EOX FL 100 SIGMA

FL 100 esilatern on mõeldud ainult pedaalide abil liikuvatele jalgratastele (e-jalgrattad). Ei ole heaks kiidetud märgistust nõudvatele sõidukitele (kiired e-jalgrattad). Märkus: Käesolev kasutusjuhend on mõeldud kasutajatele, kellel on teadmised ja kogemused jalgrattakomponentide kokkupaneku ja paigaldamise kohta. Ohutusjuhised – HOIATUS! Ärge kunagi vaadake otse jalgratta esilaternasse, kui see on sisse lülitatud. – EOX

FL 100 on korralikult paigaldatud ja joondatud. – Juhtmevabad jalgrattaarvutid: Juhtmevabade jalgrattaarvutite elektroonika ja LED-peatuled võivad üksteist häirida. Häireid saab vähendada, kui suurendada esilaterna ja jalgrattakompuutri vahelist kaugust ning vähendada jalgrattakompuutri saatja ja vastuvõtja vahelist kaugust.

EOX® FL 100 E-jalgratta esilatern KasutusotstarveEOX® FL 100 esilatern on mõeldud ainult pedaalide abil liikuvatele jalgratastele (e-jalgrattad). Ei ole heaks kiidetud märgistust nõudvatele sõidukitele (kiired e-jalgrattad). Märkus: Käesolev kasutusjuhend on mõeldud kasutajatele, kellel on teadmised ja kogemused jalgrattakomponentide kokkupaneku ja paigaldamise kohta. Ohutusjuhised – HOIATUS! Ärge kunagi vaadake otse jalgratta esilaternasse, kui see on sisse lülitatud. – EOX® FL 100 ei tohi kunagi katta. – Veenduge, et EOX FL 100 on korralikult paigaldatud ja joondatud. – Juhtmevabad jalgrattaarvutid: Juhtmevabade jalgrattaarvutite elektroonika ja LED-peatuled võivad üksteist häirida. Häireid saab vähendada, kui suurendada esilaterna ja jalgrattakompuutri vahelist kaugust ning vähendada jalgrattakompuutri saatja ja vastuvõtja vahelist kaugust. Veenduge, et EOX

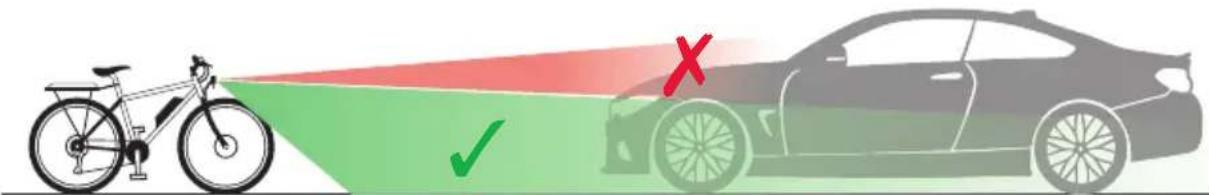

FL 100 on korralikult paigaldatud ja joondatud. Eraldi re ektoriga esilaternate puhul veenduge, et see on joondatud risti teega. Täiesti tasasel teel peab horisontaalne valgusserv olema alati teele nähtav! Saksamaal ettenähtud esilaternate ja helkurite paigalduskõrgus on 400-1200 mm. Vajaduse korral võite pöörduda ka oma piirkonna jalgrattakaupmehe poole. Veenduge, et EOX FL 100 oleks paigaldatud ja joondatud nii, et vastassuunaväli ei pimestaks. HOIATUS! Kukkumiste, õnnetuste ja tõsiste vigastuste vältimiseks kasutage ainult kaasasolevat kinnituskonksu (kahvlikonksu).MÄRKUS: Ärge kunagi kinnitage klambreid istmele!MÄRKUS: Ärge kunagi paigaldage kronsteinid koonuslike osade külge!HOIATUS! Ärge kasutage jalgratast, kui teie EOX FL 100 valgusvihu on valesti suunatud või kui EOX

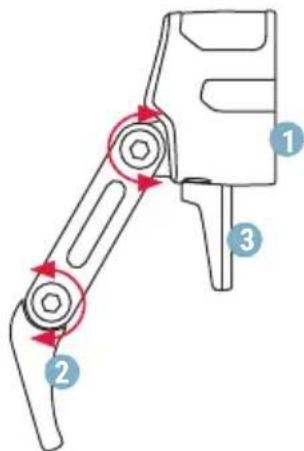

FL 100 on liiga lõdvalt kinnitatud.Reguleerige või lukustage EOX FL 100 ainult siis, kui jalgratas on paigal. Vastassuunalise liikluse pimestamine võib põhjustada õnnetusi. Enne EOX FL 100 joondamist lõdvendage esmalt klambril olevat kruvi. Veenduge, et see kruvi on seejärel uuesti kinni keeratud, nii et kruvi ega esilatern ei saaks lahti tulla ega iseseisvalt liikuda.

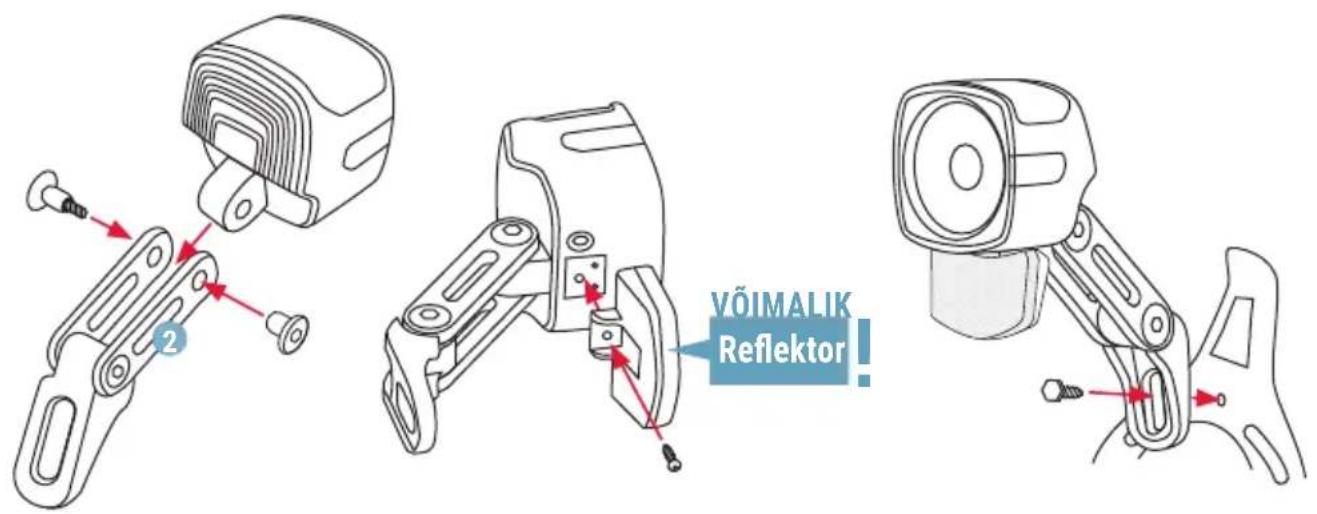

Kinnitage EOX FL 100 kindlalt jalgratta külge, kasutades kaasasolevat kinnitust. MÄRKUS: Kui kasutatakse muid klambreid, ei saa tagada turvalist kinnitamist. Kõigepealt lõdvendage olemasolev kruvi jalgratta kahvlipealsel. Sisestage see kruvi läbi klambri alumises otsas oleva kruviaugu ja seejärel pingutage seda uuesti, nii et EOX FL 100 ei saaks lahti tulla ega ise liikuda. HOIATUS! Veenduge, et EOX FL 100 kaabli väljalaskeava näitaks alati otse alla. Ainult nii on võimalik tagada, et EOX FL 100 valgusvihu on ideaalselt joondatud ja et valgusvihu on optimaalselt kaitstud vee eest.

487300-2-EOX-FL-100-Short-Manual.indd 60487300-2-EOX-FL-100-Short-Manual.indd 60 16.12.2024 11:55:5716.12.2024 11:55:57Kinnitage EOX® FL 100 kindlalt jalgratta külge, kasutades kaasasolevat kinnitust. MÄRKUS: Kui kasutatakse muid klambreid, ei saa tagada turvalist kinnitamist. Kõigepealt lõdvendage olemasolev kruvi jalgratta kahvlipealsel. Sisestage see kruvi läbi klambri alumises otsas oleva kruviaugu ja seejärel pingutage seda uuesti, nii et EOX® FL 100 ei saaks lahti tulla ega ise liikuda. HOIATUS! Veenduge, et EOX FL 100 kaabli väljalaskeava näitaks alati otse alla. Ainult nii on võimalik tagada, et EOX ® FL 100 valgusvihu on ideaalselt joondatud ja et valgusvihu on optimaalselt kaitstud vee eest. ÜHENDUS

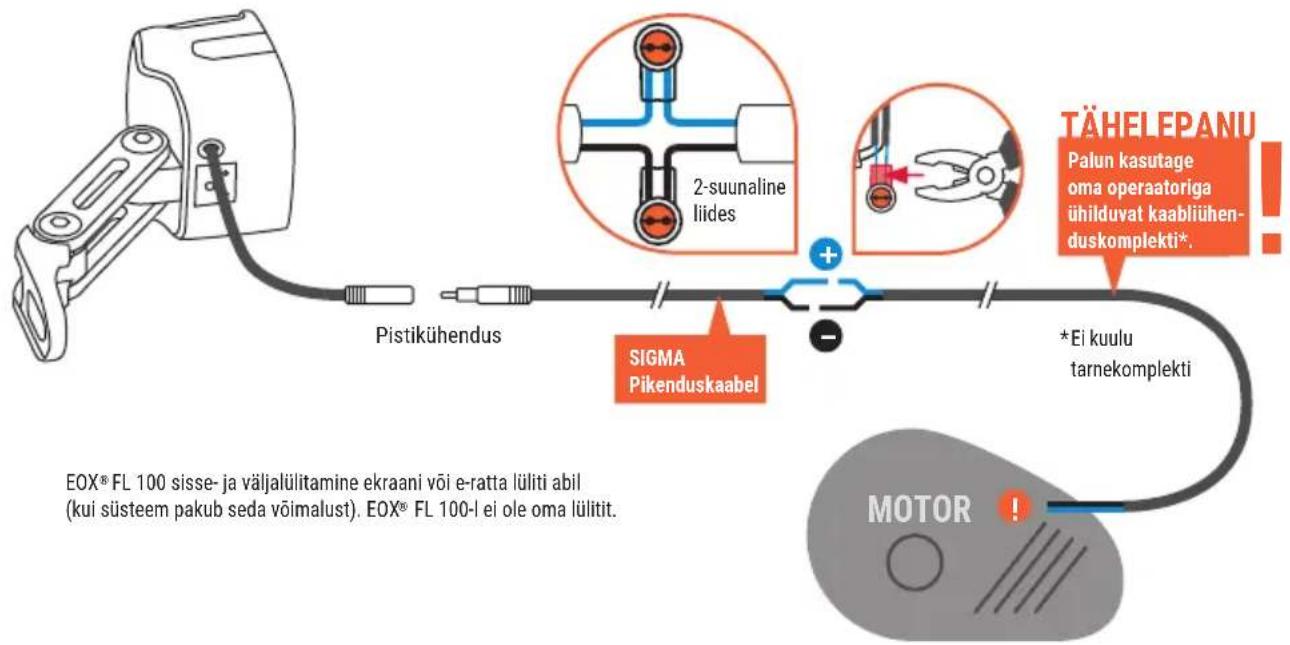

Esilatern ainult 6 - 48 V / 3 W alalisvooluallikaga ühendamiseks, nt e-jalgratta akuga. Ühendamine vahelduvpingeallikaga (nt dünamoga) ei ole lubatud! EOX

FL 100 vajab vähemalt 3 W nimivõimsust. EOX

FL 100 tohib ühendada ainult selliste sõidukitega, mille puhul on tagatud, et valgustussüsteemi toide on veel vähemalt 2 tundi pärast aku tühjenemise tõttu väljalülitamist saadaval. Elektroonilise jalgratta akuga ühendamiseks tuleb kasutada sisemiselt paigaldatud topeltkaablit (must juhe = –, sinine juhe = +). Ärge lõigake kaablit täielikult läbi, vaid lühendage seda vajaliku pikkusega.TÄHELEPANU: Palun vajutage kaasasolevad kaabliühendused lamedal küljel tangidega kindlalt kokku!

Palun kasutage oma operaatoriga ühilduvat kaabliühen-duskomplekti*. TÄHELEPANU MOTOR

2-suunaline liides* Ei kuulu tarnekomplekti Pistikühendus SIGMA Pikenduskaabel EOX

FL 100 sisse- ja väljalülitamine ekraani või e-ratta lüliti abil (kui süsteem pakub seda võimalust). EOX FL 100-l ei ole oma lülitit. 487300-2-EOX-FL-100-Short-Manual.indd 61487300-2-EOX-FL-100-Short-Manual.indd 61 16.12.2024 11:55:5716.12.2024 11:55:57PAKKENS INDHOLD + INTRODUKTION
