MANUALE UTENTE EOX FL 100 SIGMA

EOX® FL 100 Staffa forcella + Materiale di fi ssaggio Cavo di prolunga + Connettore del cavo Rifl ettore anteriore + Materiale di fi ssaggio Guida rapida + Informazioni sulla sicurezza EOX® FL 100 Fari per e-bike Uso previsto La lampada frontale EOX

FL 100 è destinata esclusivamente alle biciclette a pedalata assistita (e-bike). Non consentito ai veicoli soggetti a immatricolazione (e-bike veloci). Nota: Le presenti istruzioni per l‘uso sono destinate a utenti con conoscenze ed esperienza nel montaggio e nell‘installazione di componenti di biciclette. Istruzioni di sicurezza – ATTENZIONE! Non guardare mai direttamente nel faro della bicicletta quando è acceso. – La EOX

FL 100 non deve mai essere coperta. – Assicurarsi che EOX

FL 100 sia montato e allineato correttamente. – Computer da bicicletta senza fi li: l‘elettronica dei computer da bicicletta senza li e i fari a LED possono interferire tra loro. Le interferenze possono essere ridotte massimizzando la distanza tra il faro e il computer per bicicletta e riducendo al minimo la distanza tra il trasmettitore e il ricevitore del computer per bicicletta.

ISTRUZIONI GENERALI DI INSTALLAZIONE

EOX® FL 100 Fari per e-bike Uso previsto La lampada frontale EOX FL 100 è destinata esclusivamente alle biciclette a pedalata assistita (e-bike). Non consentito ai veicoli soggetti a immatricolazione (e-bike veloci). Nota: Le presenti istruzioni per l‘uso sono destinate a utenti con conoscenze ed esperienza nel montaggio e nell‘installazione di componenti di biciclette. Istruzioni di sicurezza – ATTENZIONE! Non guardare mai direttamente nel faro della bicicletta quando è acceso. – La EOX® FL 100 non deve mai essere coperta. – Assicurarsi che EOX FL 100 sia montato e allineato correttamente. – Computer da bicicletta senza fi li: l‘elettronica dei computer da bicicletta senza li e i fari a LED possono interferire tra loro. Le interferenze possono essere ridotte massimizzando la distanza tra il faro e il computer per bicicletta e riducendo al minimo la distanza tra il trasmettitore e il ricevitore del computer per bicicletta. Assicurarsi che la EOX

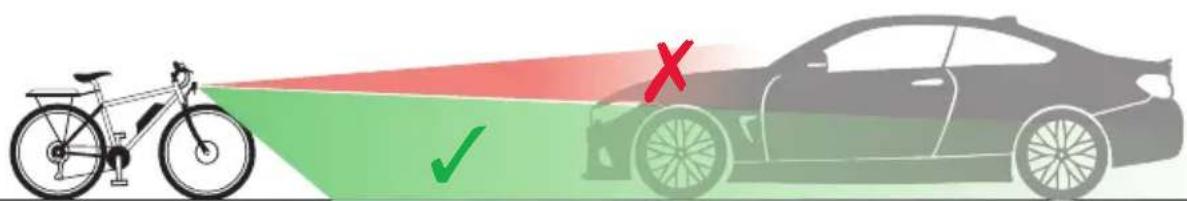

FL 100 sia montata e allineata correttamente. Per i fari con ri ettore separato , assicurarsi che sia allineato perpendicolarmente alla strada. Su una strada completamente piana, il bordo orizzontale della luce deve essere sempre visibile sulla strada! L‘altezza di montaggio dei fari e dei ri ettori prescritti in Germania è compresa tra 400 e 1200 mm. Per informazioni più dettagliate, consultare l‘StVZO. Se necessario, potete anche rivolgervi a un rivenditore di biciclette specializzato nella vostra zona. Assicuratevi che la EOX

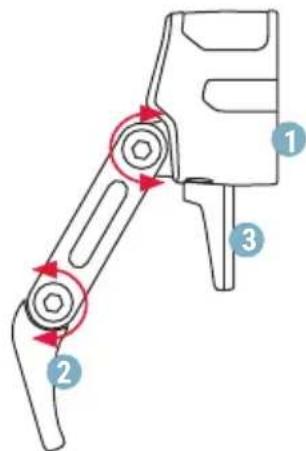

FL 100 sia montata e allineata in modo da non abbagliare il traf co in arrivo. ATTENZIONE! Per evitare cadute, incidenti e lesioni gravi, utilizzare esclusivamente la staffa di montaggio in dotazione (staffa a forcella).NOTA: non montare mai le staffe sulle guide della sella!NOTA: Non montare mai le staffe su componenti conici!ATTENZIONE! Non utilizzare la bicicletta se il fascio luminoso della EOX FL 100 è disallineato o se la EOX FL 100 è troppo allentata.Regolare o bloccare la EOX FL 100 solo a bicicletta ferma. L‘abbagliamento del traf co in arrivo può causare incidenti. Prima di allineare l‘EOX FL 100, allentare la vite sulla staffa. Assicurarsi che questa vite sia poi nuovamente serrata, in modo che né la vite né il faro possano allentarsi o muoversi da soli.

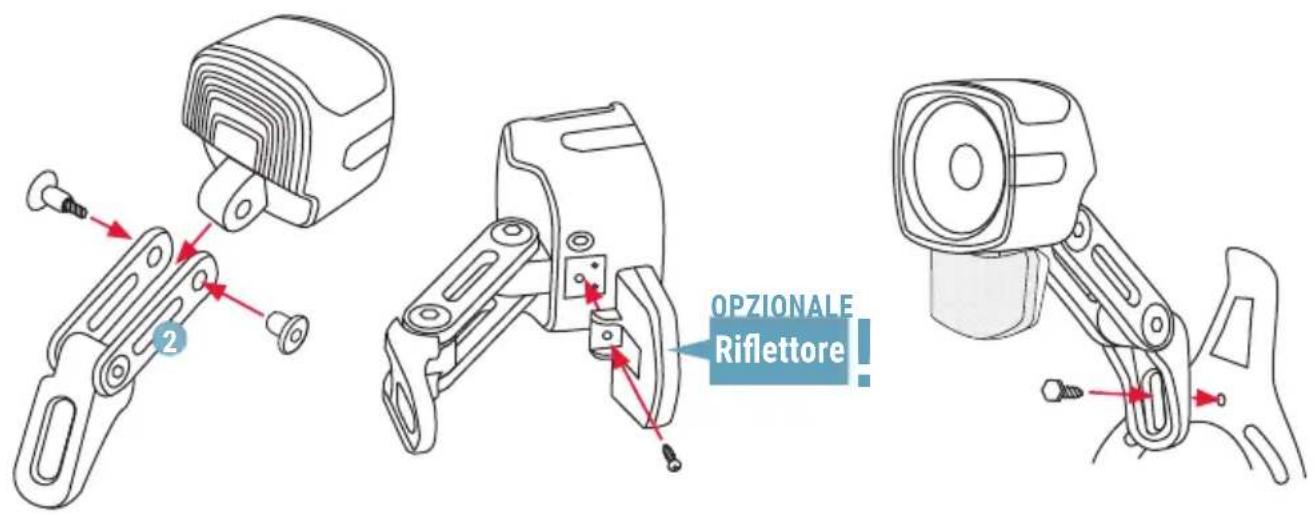

Fissare saldamente la EOX FL 100 alla bicicletta utilizzando la staffa in dotazione. NOTA: se si utilizzano altre staffe, non è possibile garantire un ssaggio sicuro. Allentare innanzitutto la vite esistente sulla corona della forcella della bicicletta. Inserire la vite attraverso il foro previsto all‘estremità inferiore della staffa e serrarla di nuovo in modo che la EOX FL 100 non possa allentarsi o muoversi da sola. ATTENZIONE! Assicurarsi che l‘uscita del cavo della EOX FL 100 sia sempre rivolta verso il basso. Solo in questo modo è possibile garantire l‘allineamento ideale del fascio luminoso di EOX FL 100 e la protezione ottimale del proiettore dall‘acqua.

487300-2-EOX-FL-100-Short-Manual.indd 16487300-2-EOX-FL-100-Short-Manual.indd 16 16.12.2024 11:55:1116.12.2024 11:55:11Fissare saldamente la EOX ® FL 100 alla bicicletta utilizzando la staffa in dotazione. NOTA: se si utilizzano altre staffe, non è possibile garantire un ssaggio sicuro. Allentare innanzitutto la vite esistente sulla corona della forcella della bicicletta. Inserire la vite attraverso il foro previsto all‘estremità inferiore della staffa e serrarla di nuovo in modo che la EOX FL 100 non possa allentarsi o muoversi da sola. ATTENZIONE! Assicurarsi che l‘uscita del cavo della EOX FL 100 sia sempre rivolta verso il basso. Solo in questo modo è possibile garantire l‘allineamento ideale del fascio luminoso di EOX FL 100 e la protezione ottimale del proiettore dall‘acqua. CONNESSIONE

Faro da collegare esclusivamente a una fonte di tensione CC da 6 - 48 V / 3 W, ad esempio a una batteria per e-bike. Non è consentito il collegamento a una fonte di tensione alternata (ad es. dinamo)! La EOX FL 100 richiede una potenza nominale di almeno 3W.L‘EOX

FL 100 può essere collegato solo a veicoli in cui sia garantita la disponibilità di energia per alimentare il sistema di illuminazione per almeno 2 ore dopo lo spegnimento della batteria per scarica. Per il collegamento a una batteria di e-bike è necessario utilizzare il doppio cavo montato internamente ( lo nero = –, lo blu = +). Non tagliare completamente il cavo, ma accorciarlo alla lunghezza necessaria.IMPORTANTE: premere SALDAMENTE con una pinza i connettori del cavo in dotazione sul lato piatto!

Utilizzare il cavo compatibile con l‘unità set di connessione* ATTENZIONE MOTORE

A 2 pieghe Connettore* Non incluso nella ambito di consegna incluso Collegamento a spina SIGMA Cavo di prolungaAccensione e spegnimento della EOX FL 100 tramite il display o l‘interruttore della e-bike (se il sistema offre questa opzione). La EOX FL 100 non dispone di un proprio interruttore. 487300-2-EOX-FL-100-Short-Manual.indd 17487300-2-EOX-FL-100-Short-Manual.indd 17 16.12.2024 11:55:1116.12.2024 11:55:11CONTENIDO DEL PAQUETE + INTRODUCCIÓN
