EOX FL 100 - Belysning SIGMA - Gratis bruksanvisning og manual

Produkttype	Forlykt for elsykkel (E-sykkel)
Dimensjoner	Cirka 100 x 40 x 40 mm
Vekt	Cirka 150 g
Strømforsyning	6-48 V DC, 3 W nominell
Tilkobling	Dobbel kabel (svart -, blå +) for tilkobling til batteri
Hovedfunksjoner	Forbelysning med reflektor, justerbar retning
Montering	På gaffelkronen ved hjelp av medfølgende brakett
Anbefalt monteringshøyde	400 til 1200 mm (iht. StVZO)
Reflektor	Frontreflektor inkludert, skal rettes vinkelrett på veibanen
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut. Ikke bruk løsemidler.
Sikkerhet	Ikke se direkte inn i den tente strålen. Ikke dekk til lykten. Kontroller monteringen regelmessig.
Reservedeler og reparerbarhet	Gaffelbrakett, skjøtekabel, kabelkontakter, frontreflektor. Reparasjon er ikke planlagt av brukeren.
Forskriftsmessig bruk	Utelukkende for pedelecs (elsykler). Ikke godkjent for speed pedelecs.
Interferens	Kan forstyrre trådløse sykkelcomputere. Øk avstanden mellom enhetene.

Ofte stilte spørsmål - EOX FL 100 SIGMA

Hvordan monterer jeg EOX FL 100 på gaffelen min?

Bruk den medfølgende braketten. Løsne først den eksisterende skruen på gaffelkronen på sykkelen din. Sett denne skruen i skruehullet i nedre ende av braketten og stram den igjen. Pass på at kabelutgangen peker nedover for optimal orientering og vannbeskyttelse.

Hva er nødvendig strømforsyningsspenning?

EOX FL 100 må kobles til en likestrømskilde på 6-48 V / 3W. Tilkobling til en vekselstrømskilde (f.eks. dynamo) er ikke tillatt.

Kan jeg bruke denne lykten på en speed pedelec?

Nei, EOX FL 100 er utelukkende beregnet for pedelecs (elsykler). Den er ikke godkjent for kjøretøy med typegodkjenningsplikt (raske elsykler).

Hvordan retter jeg lysstrålen riktig?

Løsne brakettskruen, rett lykten slik at den ikke blender møtende trafikk, og stram deretter godt til. På en flat vei skal den horisontale kanten av lyset være synlig på veibanen.

Hva gjør jeg hvis lykten ikke fungerer?

Kontroller de elektriske tilkoblingene, batterispenningen, og at lykten ikke er feiljustert. Hvis problemet vedvarer, kontakt en sykkelhandler.

Kan jeg bruke en annen brakett enn den medfølgende?

Nei, bruk utelukkende den medfølgende braketten. Ved bruk av andre braketter kan ingen garanti gis for festets sikkerhet.

Hvordan kobler jeg kabelen til batteriet?

Bruk den dobbelte kabelen montert innvendig: svart ledning = -, blå ledning = +. Ikke kutt kabelen helt, men forkort den til nødvendig lengde. Stram de medfølgende kontaktene godt på den flate siden med en tang.

Kan lykten brukes med en dynamo?

Nei, EOX FL 100 skal bare kobles til en likestrømskilde. Tilkobling til en dynamo (vekselspenning) er ikke tillatt.

Hvordan unngår jeg interferens med en trådløs sykkelcomputer?

Elektronikken i trådløse computere og LED-lykter kan forstyrre hverandre. For å redusere interferens, øk avstanden mellom lykten og computeren, og reduser avstanden mellom sender og mottaker på computeren.

Hva er lovlig monteringshøyde i Tyskland?

I henhold til StVZO skal monteringshøyden for lykter og reflektorer være mellom 400 og 1200 mm.

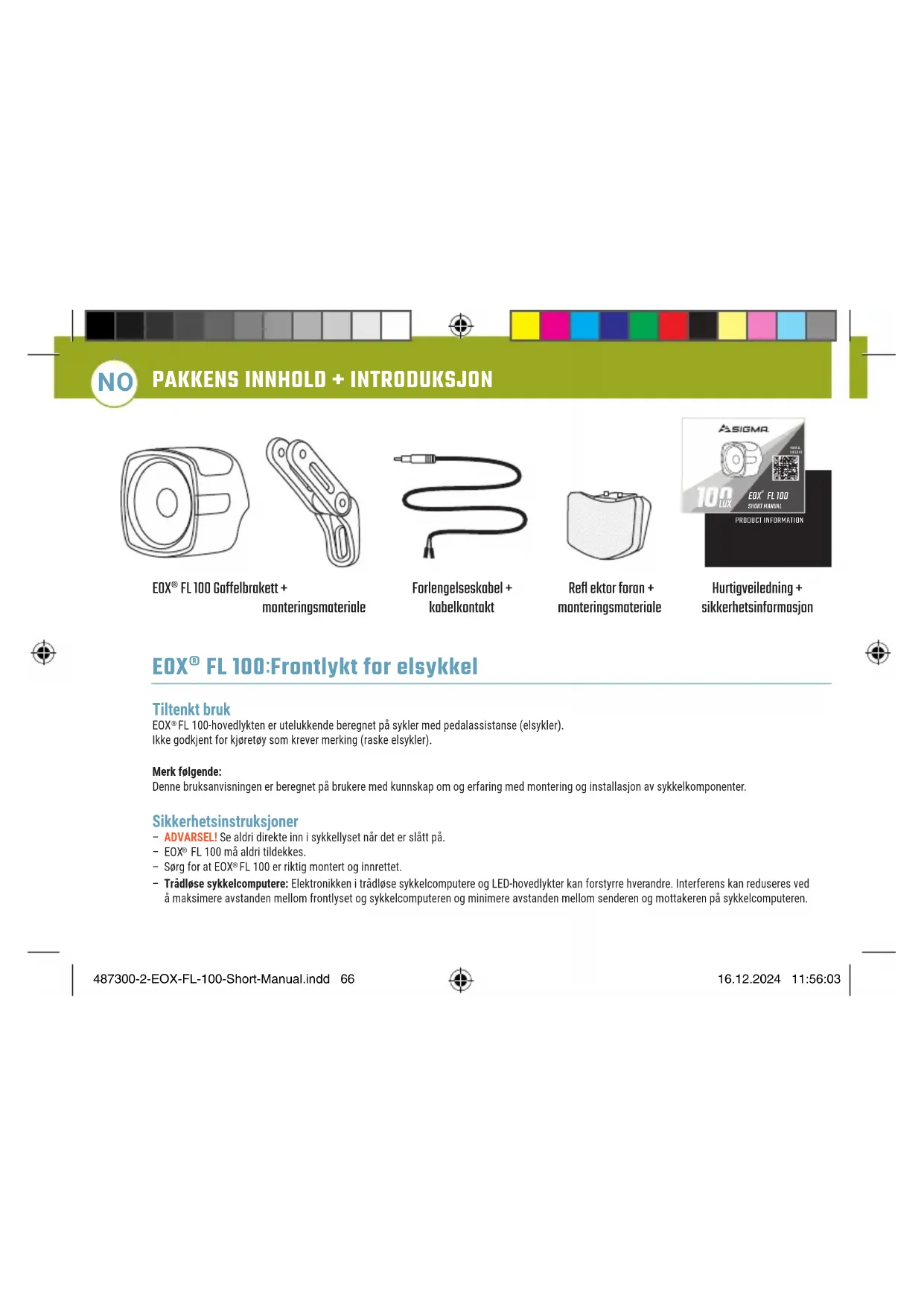

BRUKSANVISNING EOX FL 100 SIGMA

Hurtigveiledning + silkerhetsinformasjon

EOX® FL 100:Frontlykt for elsykkel

Tiltenkt bruk

EOX* FL 100-hovedlykten er utelukkende beregnet pa sykler med pedalassistanse (elsykler). Ikke godkjent for kjoretoy som krever merking (raske elsykler).

Merk følgende:

Denne brauansininger er beregnet pa brukere med kunskap om og erfaring med montering og installasjon ay sykkelkomponenter.

Sikkerhetsinstruktjoner

• ADVARSEL! Se aldri direkteininn sykkellyset nardet er slattp.
• EOX° FL 100 ma aldri tildekkes.
  Sorg for at EOxFL 100 er riktig monter og innrettet.
  Tradose sykkelcomputere: Elektronikken i tradse sykkelcomputere og LED-hovedlyker kan forstyrre hverandre. Interferens kan redures ved a maksimere avstanden mellom frontlyset og sykkelcomputeren og minimere avstanden mellom senderen og mottakeren pa sykkelcomputeren.

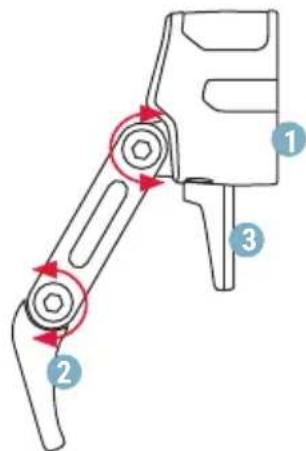

1 GENERELLE MONTERINGSANVISNINGER

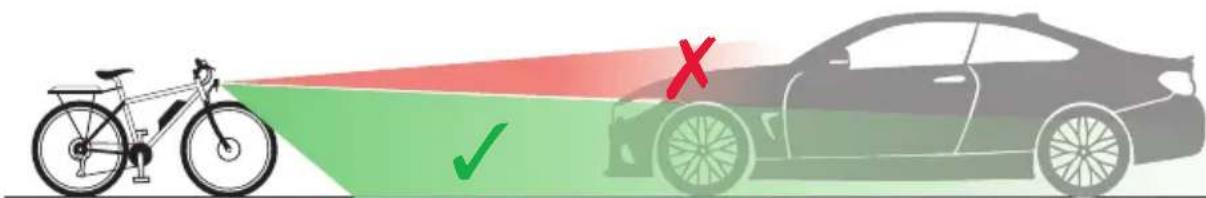

Sorg for at EOxFL 100 er riktig monert og innrettet. For frontlyker med separat reflektor ma du sorge for at den er rettet vinkelrett mot veien. P an helt fl at vei ma den horisontale lyskanten alltid vare synlig pa veien!

Monteringshdyen for frontlyker og reflekser som er foreskrevet i Tyskland, er mellom 400 og 1200 mm. Ved behov kan du ogsa kontakte en sykkelforhandler i ditt omrade. Sorg for at EOx*FL 100 er montert og innrettet pa en sik maje at motende trafi kk ikke blendes.

ADVARSEL! For a unnga fall, ulykker og alvorlige skader ma du kun bruke den vedlagte monteringsbraketten 2 (gaffelbraketten).

MERK: Monter aldri braketter pa setestotter!

MERK: Monter aldri brakerter på koniske componenter!

ADVARSEL! Ikke bruk sykkelen hvis lysstralen pa EOx FL 100 er feiljustert aller hvis EOX FL 100 er for løs.

EOX FL 100 mä kun justeres aller lases när sykkelen stär stille. Blending av motgäende
trafi kk kan fore til uykker. För du justerer EOx FL 100, mä du forst lösne skruen på braketen.
Pass på at/DDenne skruen deretter strammes til igjen, sik at verken skruen eller frontlykten kan lösne aller bevege seg av seg selv.

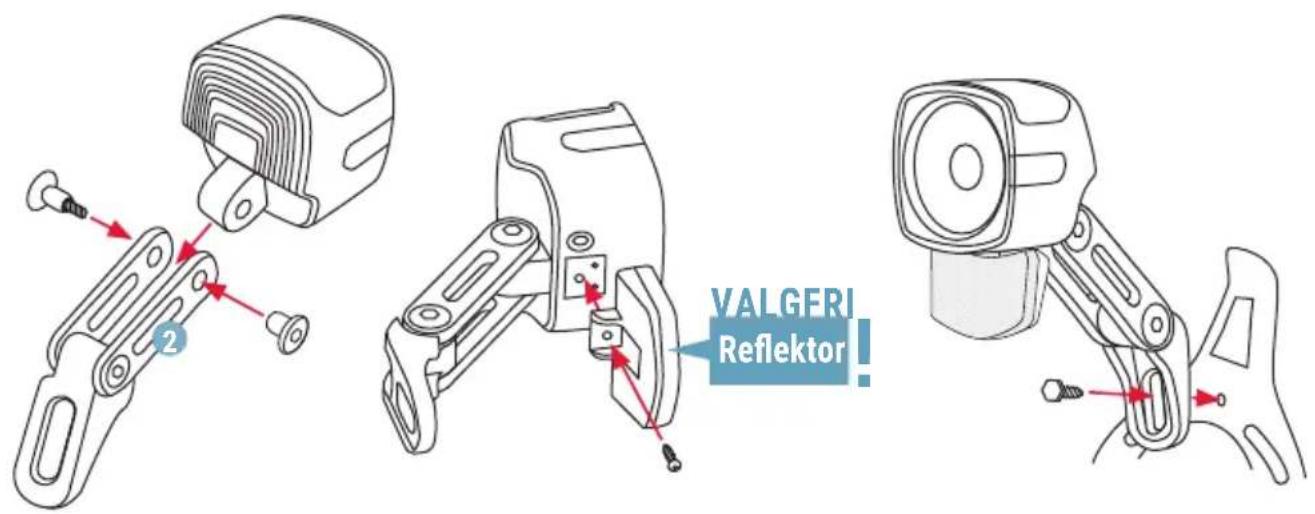

2 MONTERING PÅ GAFFELKRONEN

Fest EOx ^值 FL 100 sikkert til sykkelen ved hjelp av den vedlagte braketen.

MERK: Hvis du bruker andre braketter, kan vi ikke garantere at den sitter sikkert.

Lsne frot den ekstisterende skruen pa gaffelkronen pa sykken. Ffor denne skruen gjennom skruehullet i den nedre enden av braketen, og stran den deretter til igen sik at EOx*FL 100 ikke kan lnsne ellere bevege seg av seg selv.

ADVARSEL! Sorg for at kabelutpəp a EOxFL 100 alltid peker rett nedover. Bare pa denne maten kan du sikre at lysbildet pa EOxFL 100 er optimal rettet inn og at lyskasteren er optimal beskyttet mot vann.

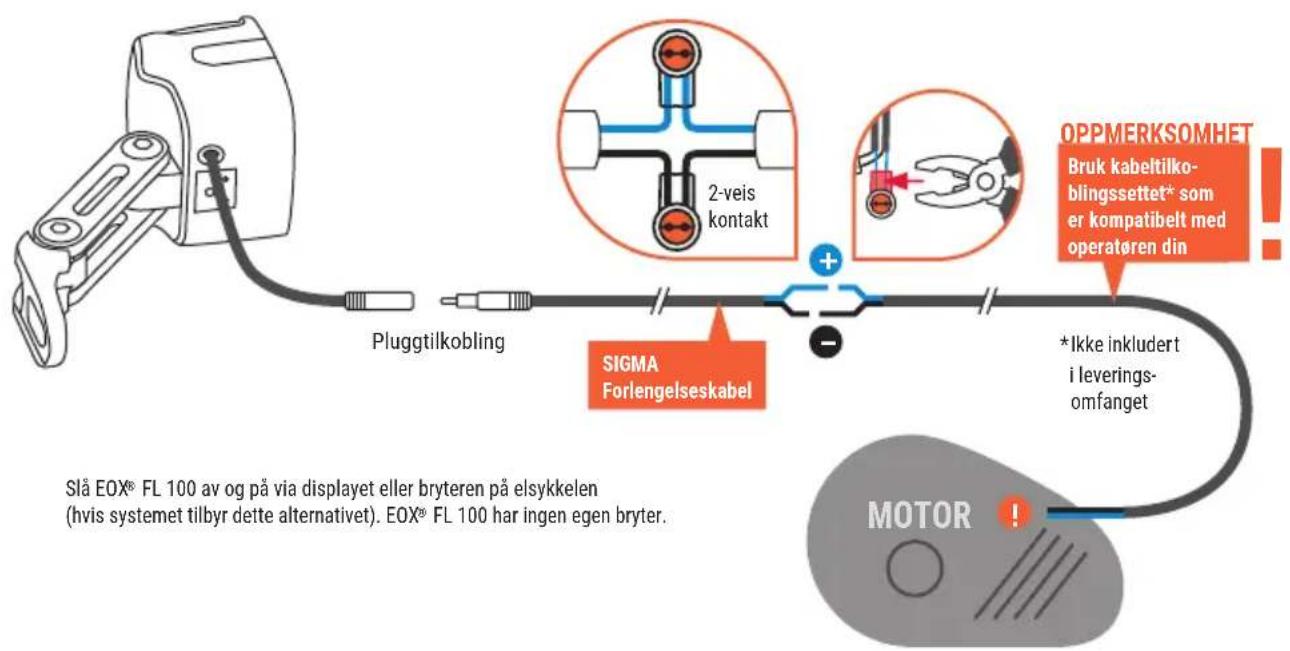

FORBINDELS

Frontlykten er utelukkende beregnet for tilkobling til en likestrømskilde p^6 - 48V /3W , f.eks. til et elsykkelbatteri. Tilkobling til en vekselspenningskilde (f.eks. dynamo) er/DDREKREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREERREER

EOX* FL 100 mä kun kobles til kjoretøy der det er sikret at det fortsett er strom til belysningsystemet i minst 2 timer etter at batteriet er slätt av på grunn av utladning.

Den innvendig montere doble kabelen (svart ledning = -, blå ledning = +) mä brukes for tilkobling til et elsykkelbatteri. Ikke klipp av kabelen welt, bare kort den ned til ønsket lenghte. VIKTIG: Trykk de medfolgende kabelkontaktene pden flate siden GODT sammen med en tang!
