ПОСІБНИК КОРИСТУВАЧА EOX FL 100 SIGMA

FL 100 Кронштейн для вилки + кріпильний матеріал Подовжувач + кабель кабельний

рефлектор + монтажний матеріал Короткий посібник +

FL 100: Фара для електронного велосипеда Використання за призначенням Фара EOX FL 100 призначена виключно для велосипедів з педальним керуванням (електровелосипедів). Не схвалено для транспортних засобів, що потребують маркування (швидкісні електровелосипеди).Примітка: Ця інструкція з використання призначена для користувачів, які мають знання та досвід у складанні та встановленні велосипедних компонентів. Інструкції з техніки безпеки – УВАГА! Ніколи не дивіться прямо в увімкнену фару велосипеда. – EOX FL 100 ні в якому разі не можна накривати.– Переконайтеся, що EOX FL 100 правильно встановлений і вирівняний. – Бездротовий велокомп‘ютер: електроніка бездротових велокомп‘ютерів і світлодіодних фар може створювати взаємні перешкоди. Перешкоди можна зменшити, максимально збільшивши відстань між фарою і велокомп‘ютером і мінімізувавши відстань між передавачем і приймачем велокомп‘ютера.

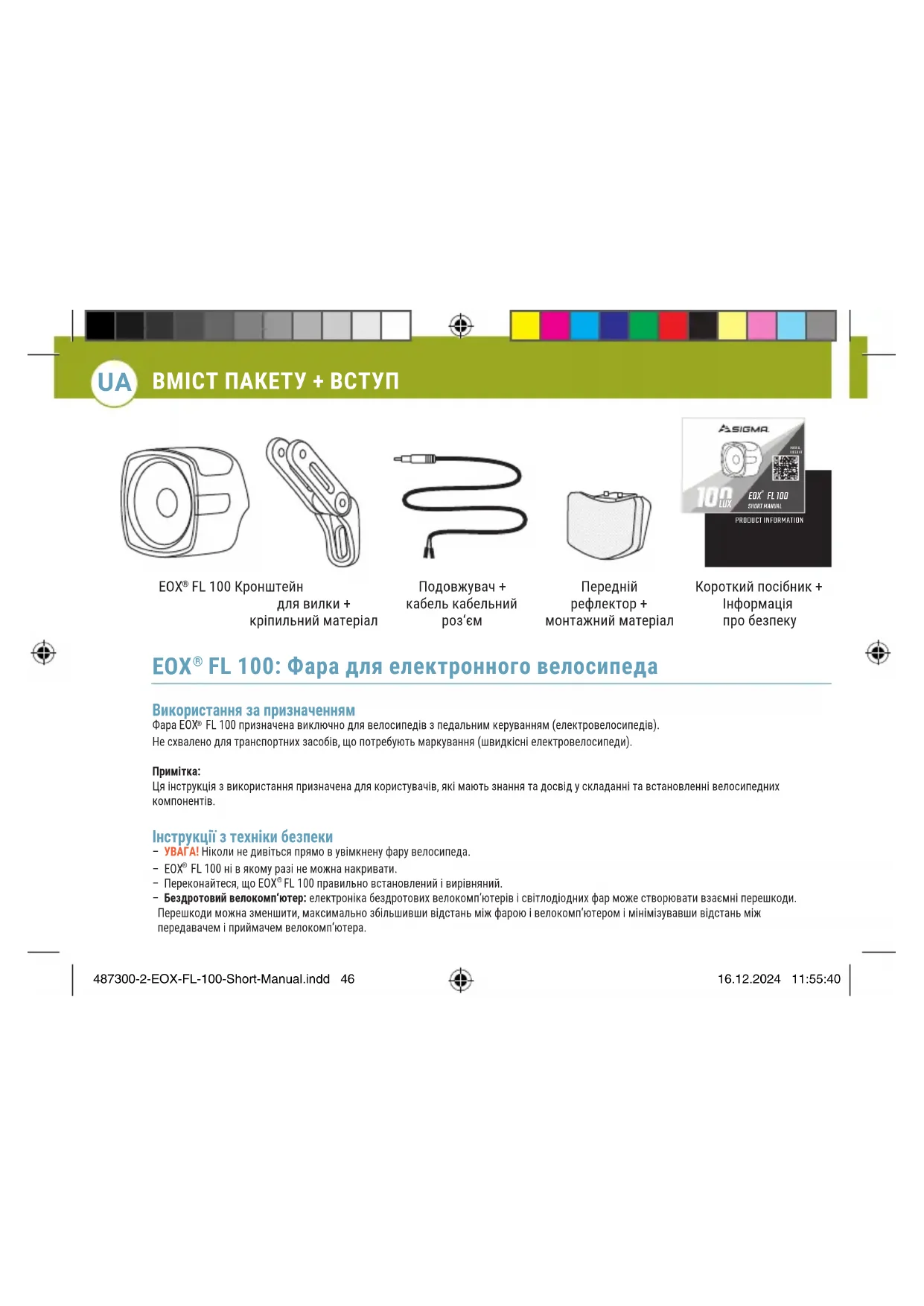

FL 100 SHORT MANUAL INFOS & VIDEO AT 487300-2-EOX-FL-100-Short-Manual.indd 46487300-2-EOX-FL-100-Short-Manual.indd 46 16.12.2024 11:55:4016.12.2024 11:55:40ВМІСТ ПАКЕТУ + ВСТУП Короткий посібник +Інформація про безпеку ЗАГАЛЬНІ ІНСТРУКЦІЇ З МОНТАЖУ

EOX FL 100: Фара для електронного велосипеда Використання за призначенням Фара EOX® FL 100 призначена виключно для велосипедів з педальним керуванням (електровелосипедів). Не схвалено для транспортних засобів, що потребують маркування (швидкісні електровелосипеди). Ця інструкція з використання призначена для користувачів, які мають знання та досвід у складанні та встановленні велосипедних компонентів. Інструкції з техніки безпеки – УВАГА! Ніколи не дивіться прямо в увімкнену фару велосипеда. – EOX® FL 100 ні в якому разі не можна накривати. – Переконайтеся, що EOX FL 100 правильно встановлений і вирівняний. – Бездротовий велокомп‘ютер: електроніка бездротових велокомп‘ютерів і світлодіодних фар може створювати взаємні перешкоди. Перешкоди можна зменшити, максимально збільшивши відстань між фарою і велокомп‘ютером і мінімізувавши відстань між передавачем і приймачем велокомп‘ютера. Переконайтеся, що EOX

FL 100 правильно встановлений і вирівняний. Для фар з окремим рефлектором переконайтеся, що він встановлений перпендикулярно до дороги. На абсолютно рівній дорозі горизонтальний край світла завжди повинен бути видимим на дорозі! Монтажна висота фар і відбивачів, встановлена в Німеччині, становить від 400 до 1200 мм. За потреби ви також можете звернутися до спеціалізованого велодилера у вашому регіоні. Переконайтеся, що EOX FL 100 встановлений і вирівняний таким чином, щоб не засліплювати учасників зустрічного руху.ПОПЕРЕДЖЕННЯ! Щоб уникнути падінь, нещасних випадків і серйозних травм, використовуйте тільки монтажний кронштейн (кронштейн для вилки) , що додається.ПРИМІТКА: Ніколи не встановлюйте кронштейни на підніжки сидінь!ПРИМІТКА: Ніколи не встановлюйте кронштейни на конічні компоненти!ПОПЕРЕДЖЕННЯ! Не використовуйте велосипед, якщо світловий промінь вашого EOX FL 100 зміщений або якщо EOX FL 100 занадто розхитаний.Відрегулюйте або зафіксуйте EOX FL 100 тільки тоді, коли велосипед нерухомий. Сліпуче світло зустрічного транспорту може призвести до нещасних випадків. Перед вирівнюванням EOX

FL 100 спочатку ослабте гвинт на кронштейні. Переконайтеся, що цей гвинт знову затягнутий, щоб ні гвинт, ні фара не могли ослабнути або рухатися самостійно.

Надійно закріпіть EOX FL 100 на велосипеді за допомогою кронштейна, що додається. ПРИМІТКА: У разі використання інших кронштейнів ми не гарантуємо надійність кріплення. Спочатку ослабте наявний гвинт на коронці вилки вашого велосипеда. Вставте цей гвинт через отвір для гвинтів, передбачений на нижньому кінці кронштейна, а потім знову затягніть його так, щоб EOX FL 100 не міг відкрутитися або переміститися сам по собі. ПОПЕРЕДЖЕННЯ! Переконайтеся, що вихід кабелю на EOX FL 100 завжди спрямований прямо вниз. Це єдиний спосіб забезпечити ідеальне вирівнювання світлової діаграми спрямованості EOX FL 100 і оптимальний захист прожектора від води.

487300-2-EOX-FL-100-Short-Manual.indd 48487300-2-EOX-FL-100-Short-Manual.indd 48 16.12.2024 11:55:4216.12.2024 11:55:42Надійно закріпіть EOX FL 100 на велосипеді за допомогою кронштейна, що додається. ПРИМІТКА: У разі використання інших кронштейнів ми не гарантуємо надійність кріплення. Спочатку ослабте наявний гвинт на коронці вилки вашого велосипеда. Вставте цей гвинт через отвір для гвинтів, передбачений на нижньому кінці кронштейна, а потім знову затягніть його так, щоб EOX FL 100 не міг відкрутитися або переміститися сам по собі. ПОПЕРЕДЖЕННЯ! Переконайтеся, що вихід кабелю на EOX FL 100 завжди спрямований прямо вниз. Це єдиний спосіб забезпечити ідеальне вирівнювання світлової діаграми спрямованості EOX FL 100 і оптимальний захист прожектора від води. ПІДКЛЮЧЕННЯ

Фара виключно для підключення до джерела постійного струму 6-48 В / 3 Вт, наприклад, на акумуляторі електровелосипеда. Підключення до джерела змінної напруги (наприклад, динамо) заборонено! EOX FL 100 вимагає щонайменше 3 Вт номінальної потужності.Підключення EOX FL 100 дозволено лише на транспортних засобах, у яких гарантовано, що електрика все ще доступна для живлення системи освітлення протягом щонайменше 2 годин після того, як акумулятор був вимкнений через розряд. Для підключення до батареї електровелосипеда необхідно використовувати внутрішній подвійний кабель (чорний дріт = –, синій дріт = +). Не відрізайте кабель повністю, просто вкоротіть його до необхідної довжини.ВАЖЛИВО: Будь ласка, ЩІЛЬНО притисніть плоскогубцями кабельні роз‘єми, що входять до комплекту постачання, з плоского боку!

Будь ласка, використовуйте комплект кабельного з‘єднання*, сумісний з вашим оператором

2-сторонній роз‘єм* У комплект поставки не входить Штепсельне підключення SIGMA подовжувачУвімкнення та вимкнення EOX FL 100 за допомогою дисплея або вимикача на електровелосипеді (якщо система пропонує таку можливість). EOX FL 100 не має власного вимикача. 487300-2-EOX-FL-100-Short-Manual.indd 49487300-2-EOX-FL-100-Short-Manual.indd 49 16.12.2024 11:55:4316.12.2024 11:55:43IEPAKOJUMA SATURS + IEVADS
