EOX FL 100 - Verlichting SIGMA - Gratis gebruiksaanwijzing en handleiding

Producttype	Voorlamp voor elektrische fiets (E-Bike)
Afmetingen	Ongeveer 100 x 40 x 40 mm
Gewicht	Ongeveer 150 g
Voeding	6-48 V DC, 3 W nominaal
Aansluiting	Dubbele kabel (zwart -, blauw +) voor aansluiting op de accu
Hoofdfuncties	Voorverlichting met reflector, verstelbare oriëntatie
Montage	Op vorkkroon met behulp van de meegeleverde beugel
Aanbevolen montagehoogte	400 tot 1200 mm (volgens StVZO)
Reflector	Frontreflector inbegrepen, loodrecht op de weg te richten
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Niet direct in de ontstoken lichtbundel kijken. Lamp niet afdekken. Montage regelmatig controleren.
Reserveonderdelen en repareerbaarheid	Vorkbeugel, verlengkabel, kabelconnectoren, voorreflector. Reparatie niet voorzien door gebruiker.
Conform gebruik	Uitsluitend voor fietsen met trapondersteuning (elektrische fietsen). Niet goedgekeurd voor speed pedelecs.
Interferenties	Kan interfereren met draadloze fietscomputers. Vergroot de afstand tussen de apparaten.

Veelgestelde vragen - EOX FL 100 SIGMA

Hoe monteer ik de EOX FL 100 op mijn vork?

Gebruik de meegeleverde beugel. Draai eerst de bestaande schroef op de vorkkroon van uw fiets los. Steek deze schroef in het schroefgat aan de onderkant van de beugel en draai deze weer vast. Zorg ervoor dat de kabeluitgang naar beneden is gericht voor een ideale oriëntatie en bescherming tegen water.

Wat is de vereiste voedingsspanning?

De EOX FL 100 moet worden aangesloten op een gelijkstroombron van 6-48 V / 3W. Aansluiting op een wisselstroombron (bijv. dynamo) is niet toegestaan.

Kan ik deze lamp gebruiken op een speed pedelec?

Nee, de EOX FL 100 is uitsluitend bestemd voor fietsen met trapondersteuning (elektrische fietsen). Het is niet goedgekeurd voor voertuigen met kentekenplicht (snelle elektrische fietsen).

Hoe richt ik de lichtstraal correct?

Draai de schroef van de beugel los, richt de lamp zodanig dat u het tegemoetkomend verkeer niet verblindt en draai de schroef stevig vast. Op een vlakke weg moet de horizontale rand van het licht zichtbaar zijn op de weg.

Wat te doen als de lamp niet werkt?

Controleer de elektrische aansluitingen, de accuspanning, en of de lamp niet is ontsteld. Als het probleem aanhoudt, neem contact op met een fietsenhandelaar.

Kan ik een andere beugel gebruiken dan de meegeleverde?

Nee, gebruik uitsluitend de meegeleverde beugel. Bij gebruik van andere beugels kan geen garantie worden gegeven voor de veiligheid van de bevestiging.

Hoe sluit ik de kabel aan op de accu?

Gebruik de dubbele kabel die intern is gemonteerd: zwarte draad = -, blauwe draad = +. Knip de kabel niet volledig door, maar verkort hem tot de benodigde lengte. Draai de meegeleverde connectoren stevig op de platte kant met een tang.

Kan de lamp worden gebruikt met een dynamo?

Nee, de EOX FL 100 mag alleen worden aangesloten op een gelijkstroombron. Aansluiting op een dynamo (wisselspanning) is niet toegestaan.

Hoe voorkom ik storing met een draadloze fietscomputer?

De elektronica van draadloze fietscomputers en LED-lampen kan storen. Om storing te verminderen, vergroot u de afstand tussen de lamp en de computer en verkleint u de afstand tussen de zender en ontvanger van de computer.

Wat is de wettelijke montagehoogte in Duitsland?

Volgens de StVZO moet de montagehoogte voor lampen en reflectoren tussen 400 en 1200 mm liggen.

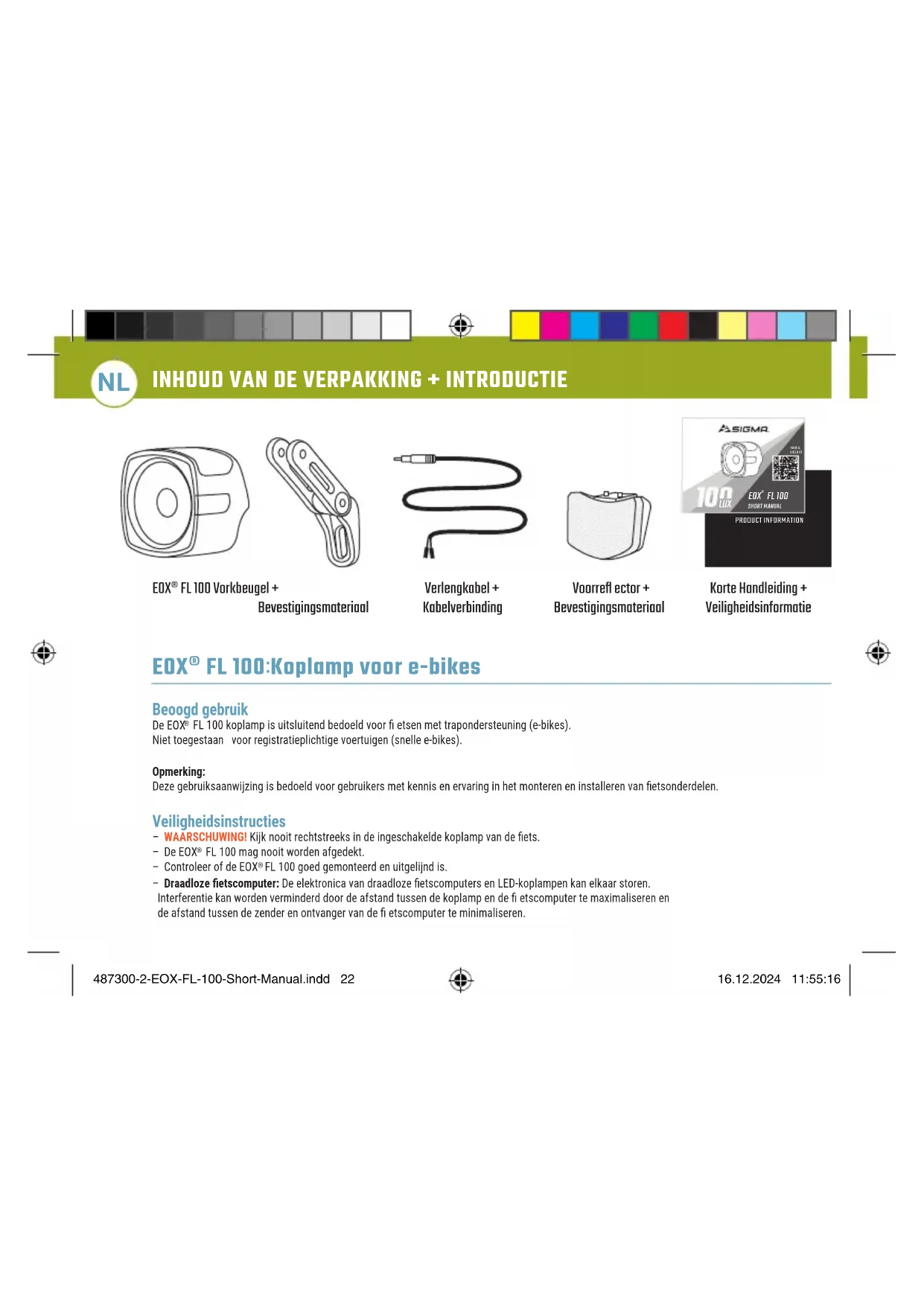

GEBRUIKSAANWIJZING EOX FL 100 SIGMA

Karte Handleiding +
Veiligheidsinformatie

EOX® FL 100:Koplamp voor e-bikes

Beoogd gebruik

De EOX® FL 100 koplamp is uitsluitend bedoeld voor fi etsen met trapondersteuning (e-bikes).

Niet toegestaan voor registratieplichtige voertuigen (snelle e-bikes).

Opmerking:

Deze gebruksaanwijzing is bedoeld voor gebruikers met kennis en ervaring in het monteren en installereren van fietsonderdelen.

Veiligheidsinstructures

WAARSCHUING! Kijk nooitrechtstreeks in de ingeschakelde koplamp van de fiets.
De EOXFL 100 mag nooit worden afgedekt.
- Controller of de EOx® FL 100 goed gemonteerd en uitgelijnd is.
- Draadloze fietscomputer: De elektronica van draadloze fietscomputers en LED-koplampen kan elkaar storen.

Interferentie kan worden verminderd door de afstand tussen de koplamp en de fi etscomputer te maximaliseren en de afstand tussen de zender en ontvanger van de fi etscomputer te minimaliseren.

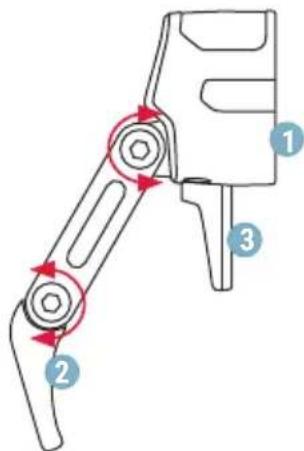

ALGEMENE MONTAGE-INSTRUCTIES

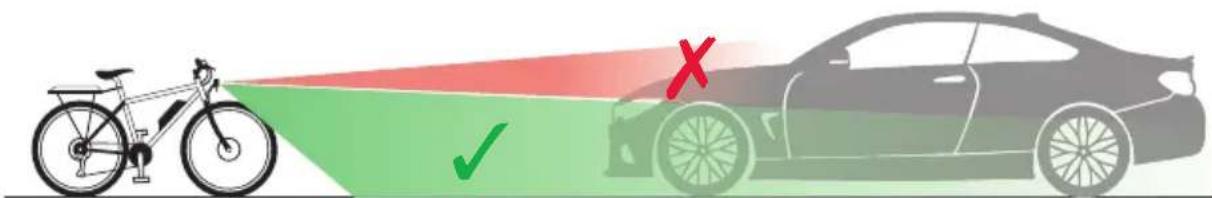

Zorg ervoor dat de EOx ^ 念 FL 100 correct is gemonteerd en uitgelijnd. Bij koplampen met een aparte reflector 3 moet u ervoor zorgen dat deze loodrecht op de weg staat. Op een volledig vlokke weg要去 de horizontale lichtrand altiqd zichtaar maar op de weg!

De in Duitsland voorgeschreven montagehoogte voor koplamen en reflectoren ligtussen 400 en 1200 mm. Je kutn Meer gedetailleerde informatie vinden in de StVZo. Indien nodig kutn u ook contact opnemen met een fietspecialzaak bij u in de buurt. Zorg ervoor dat de EOx*FL 100 zo gemonteerd en uitgelijnd is dat tegemoetkomend verkeer Niet verblind worden.

WAARSCHUING! Gebruik alleen de bijgeleverde montagebeugel 2 (vorkbeugel) om vallen, ongelukken en ernstig letse voorkomen.

LET OP: Monteer de beugels nooit op de staande achtervork!
LET OP: Monteer nooit beugels op conische onderdelen!

WAARSCHUING! Gebruik de fiets nicht als de lichtstraal van uw EOx FL 100 Niet goed uitgelijnd is of als de EOx FL 100 te los zit.

Stel de EOX® FL 100 alleen af of zet hem alleen vast als de fi ets stilstaat. Tegenliggers verblinden kan tot ongevallen leiden. Voordat u de EOX® FL 100 utlijnt, draait u eerst de schroef op de beugel los. Zorg er verrolgens voor dat deze schroef weeort wordt vastgedraaid, zatat noch de schroef noch de koplamp los kan komen ofuit zichzelf kan bewegen.

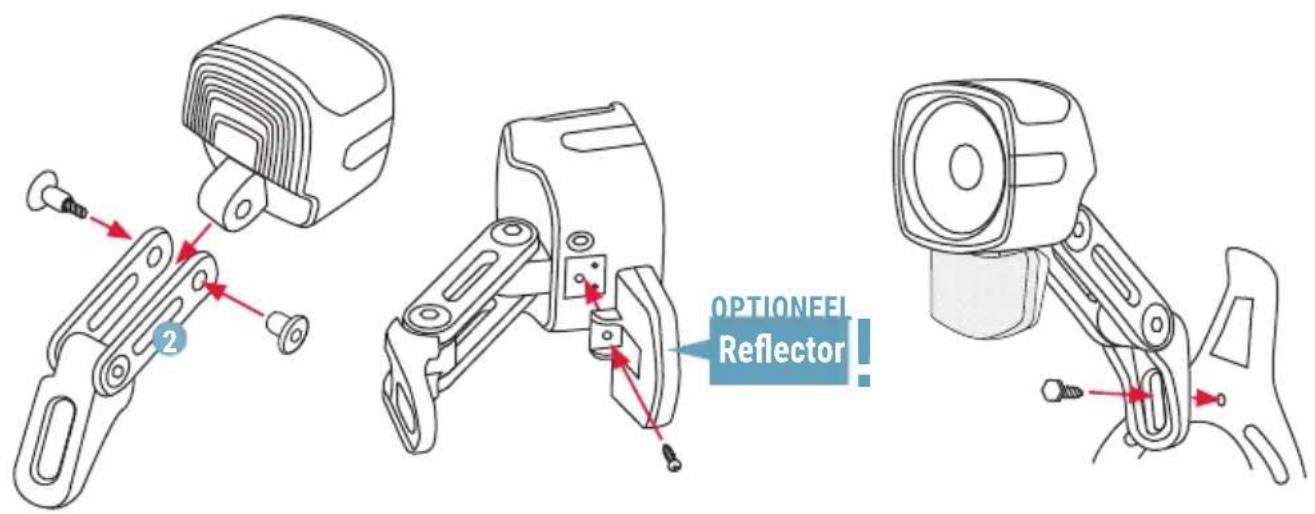

2 MONTAGE OP DE VORKKROON

Bevestig de EOX* FL 100 stevig aan de fiets met behulp van de bijgeleverde beugel.

OPMERKING: Als er andere beugels worden gebrukt, kan er geen garantie worden geveven voor een veilige bevestiging.

Draai erst de bestaande schroef op de vorkroon van uw fiets los. Steek deze schroef door het schroefgat aan de onderkant van de beugel en draai hem cervolgens wee vast zodat de EOx FL 100 Niet los kan raken ofuit zichzelf kan bewegen.

WAARSCHUING! Zorg ervoor dat de kabeluitgang van de EOx ^電 FL 100 altijdrecht maar beneden wijst.

Alleen zo is het lichtpatroon van de EOx FL 100 optimaal uitgelind en is de schijnwerper optimaal beschermd gegen water.

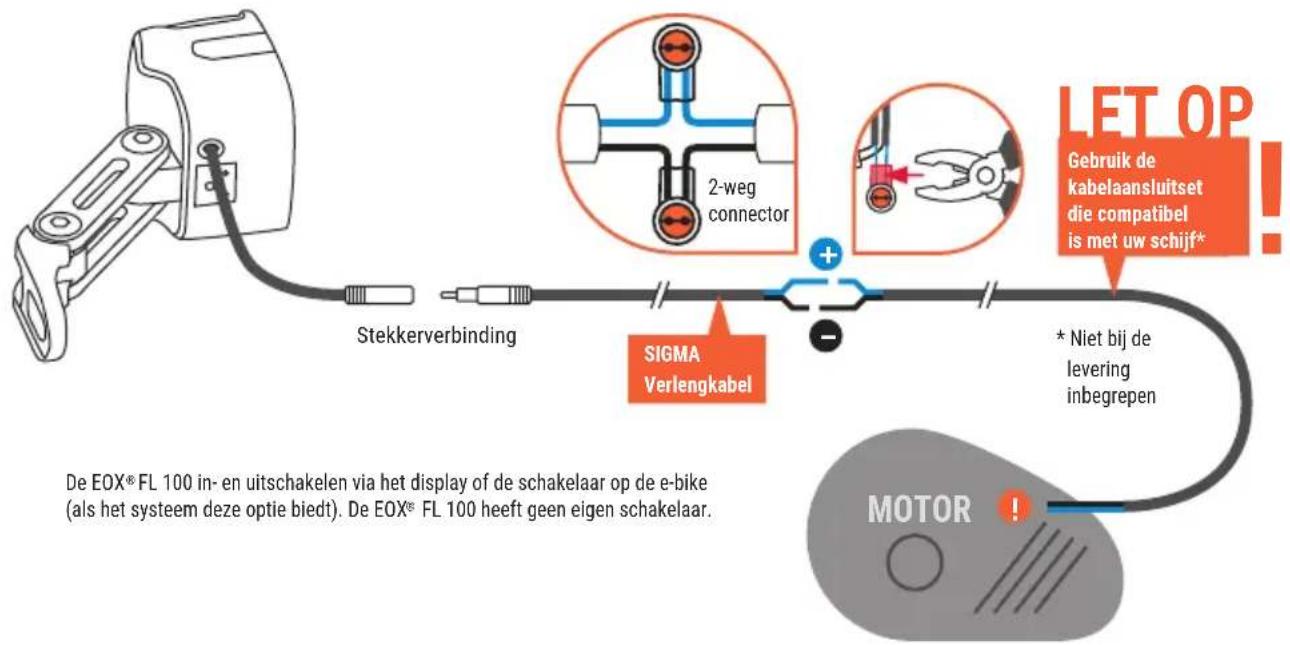

VERBINDING

Koplamp uitsluitend voor aansluiting op een gelijskspanningsbron van 6 - 48V / 3W, bijv. op een e-bike accu. Aansluiting op een wisselstroombron (bijv. dynamo) is nicht toegestaan! De EOx® FL 100 hebft minimaal 3W nominaal vermogen nodig.

De EOx® FL 100 mag alleen worden aangesloten op voertuigen waar bij gegarandeerd is dat er nog stroom beschikbaar is om het verlichtingssysteme gedurende minstens 2 uur te voeden nadat de accu door ontlading isuitgeschakeld.

De intern gemonteerde dubbele kabel (zwarte draad = -, blauwe draad = +) moet worden gebruikt voor aansluiting op een e-bikeaccu. Knip de kabel Niet helemaal door, maar kort hem in tot de gewenste lenghte.

BELANGRIJK: Druk de meegeleverde kabelconnectors aan de platte kant STEVIG samen met een tang!
