EOX FL 100 - Osvetlenie SIGMA - Bezplatný návod na obsluhu

Typ produktu	Predný reflektor pre elektrický bicykel (E-Bike)
Rozmery	Približne 100 x 40 x 40 mm
Hmotnosť	Približne 150 g
Napájanie	6-48 V DC, menovitý výkon 3 W
Pripojenie	Dvojitý kábel (čierny -, modrý +) na pripojenie k batérii
Hlavné funkcie	Predné osvetlenie s reflektorom, nastaviteľná orientácia
Montáž	Na korunku vidlice pomocou dodanej konzoly
Odporúčaná výška montáže	400 až 1200 mm (podľa StVZO)
Reflektor	Súčasťou je predný reflektor, ktorý musí byť orientovaný kolmo na vozovku
Údržba a čistenie	Čistite jemnou suchou handričkou. Nepoužívajte rozpúšťadlá.
Bezpečnosť	Nepozerajte sa priamo do rozsvieteného lúča. Nezakrývajte reflektor. Pravidelne kontrolujte upevnenie.
Náhradné diely a opravy	Konzola vidlice, predlžovací kábel, káblové konektory, predný reflektor. Oprava používateľom nie je plánovaná.
Správne použitie	Výhradne pre bicykle s pedálovou asistenciou (elektrické bicykle). Neschválené pre speed pedelecs.
Rušenie	Môže rušiť bezdrôtové cyklopočítače. Zväčšite vzdialenosť medzi zariadeniami.

Často kladené otázky - EOX FL 100 SIGMA

Ako namontovať EOX FL 100 na moju vidlicu?

Použite dodaný držiak. Najprv uvoľnite existujúcu skrutku na korunke vidlice vášho bicykla. Vložte túto skrutku do otvoru na spodnom konci držiaka a znova ju utiahnite. Dbajte na to, aby výstup kábla smeroval nadol pre ideálnu orientáciu a ochranu pred vodou.

Aké napájacie napätie je potrebné?

EOX FL 100 musí byť pripojený k zdroju jednosmerného napätia 6-48 V / 3W. Pripojenie k zdroju striedavého napätia (napr. dynamo) nie je povolené.

Môžem tento reflektor použiť na speed pedelec?

Nie, EOX FL 100 je určený výhradne pre bicykle s pedálovou asistenciou (elektrické bicykle). Nie je schválený pre vozidlá podliehajúce povinnosti označovania (rýchle elektrické bicykle).

Ako správne nasmerovať svetelný lúč?

Uvoľnite skrutku držiaka, nasmerujte reflektor tak, aby neoslňoval protiidúcu premávku, potom pevne utiahnite. Na rovine by mal byť na vozovke viditeľný horizontálny okraj svetla.

Čo robiť, ak reflektor nefunguje?

Skontrolujte elektrické pripojenia, napätie batérie a či reflektor nie je rozhodený. Ak problém pretrváva, kontaktujte predajcu bicyklov.

Môžem použiť iný držiak ako ten dodaný?

Nie, používajte výhradne dodaný držiak. Pri použití iných držiakov nemožno poskytnúť žiadnu záruku bezpečnosti upevnenia.

Ako pripojiť kábel k batérii?

Použite dvojitý kábel namontovaný vo vnútri: čierny drôt = -, modrý drôt = +. Kábel úplne neprerežte, ale skráťte na potrebnú dĺžku. Pevne utiahnite dodané konektory na plochej strane pomocou klieští.

Môže sa reflektor použiť s dynamom?

Nie, EOX FL 100 smie byť pripojený len k zdroju jednosmerného napätia. Pripojenie k dynamu (striedavé napätie) nie je povolené.

Ako predísť rušeniu bezdrôtového cyklopočítača?

Eletronika bezdrôtových počítadiel a LED reflektorov môže spôsobovať rušenie. Na zníženie rušenia zväčšite vzdialenosť medzi reflektorom a počítadlom a zmenšite vzdialenosť medzi vysielačom a prijímačom počítadla.

Aká je legálna výška montáže v Nemecku?

Podľa StVZO musí byť výška montáže reflektorov a odraziek medzi 400 a 1200 mm.

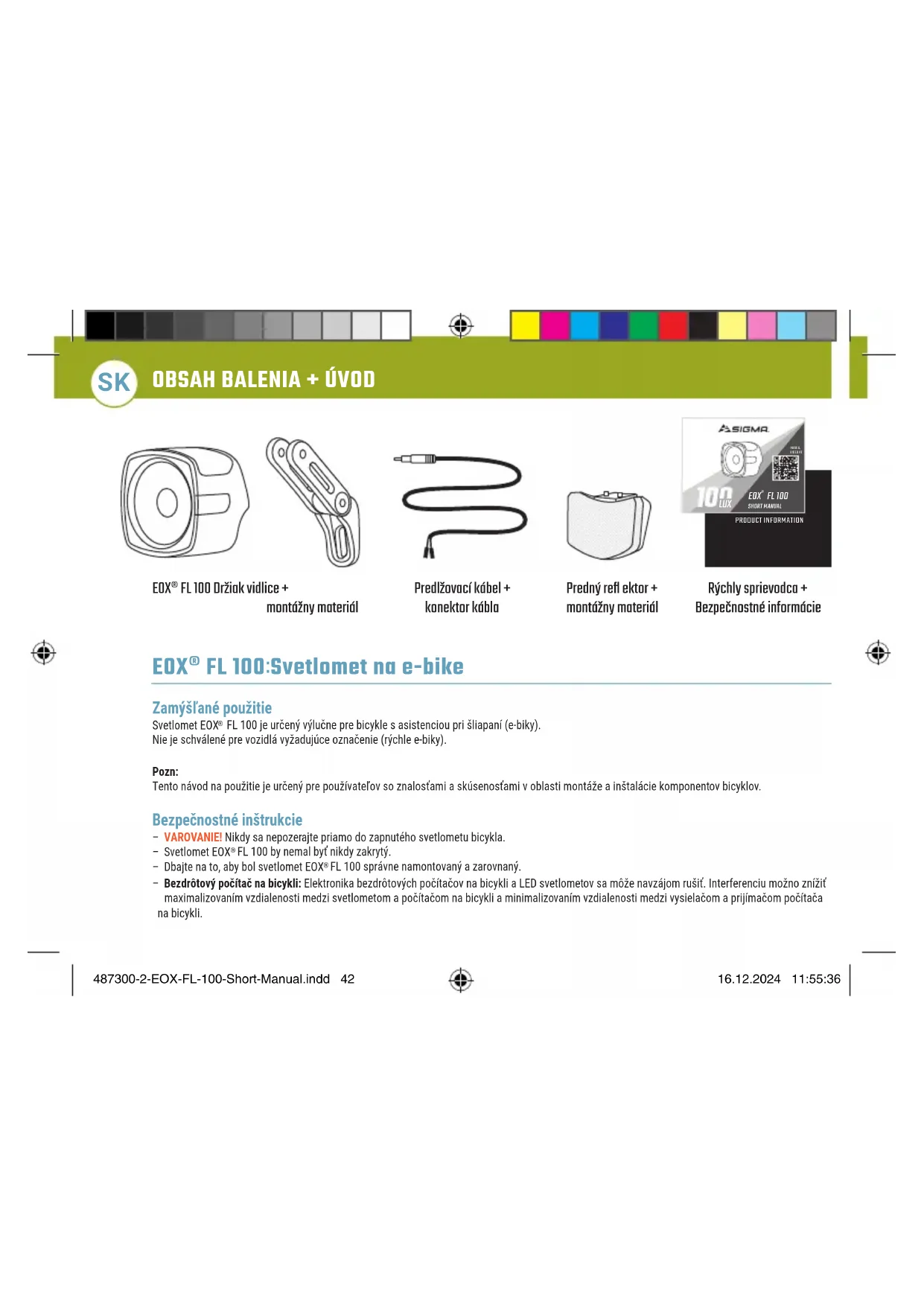

NÁVOD NA OBSLUHU EOX FL 100 SIGMA

Bezpecnostné instrukcie

• VAROVANIE! Nikdy sa nepozerajte priamo do zapnutého svetlometu bicykla.
  Svetlomet EOXFL 100 by nemal byt nikdy zakryty.
  Dbajte na to,aby bol svetlomet EOxFL 100 spravne namontovany a zarovnany.
• Bezdrótoy počita na bicykli: Elektronika bezdrótoyích počitačov na bicykli a LED svetlometov sa moze navzajom rušit. Interferenciu možno znizit maximalizovaním vzdialenosti medzi svetlometom a počitačom na bicykli a minimizovaním vzdialenosti medzi vysielačom a prijimačom počitača na bicykli.

Montázna yóska svétomotov a refléktorov predipsaná v Nemecku je 400 až 1200 mm. V prépade potreby sa mozte obrátić aj na Specializovaného predajcu bicyklov vo vašom okoli. Dbajte na to, aby bol refl ekctor EOx FL 100 namontovaný a nestavený tak, aby neoslnóval protidúce vozidlá.

VAROVANIE! Aby ste predisi pavom, nehodam a vaznym zraneniam, pouzivajte len prilozenu montaiznu konzolu (konzolu vidlice).

UPOZORNENIE: Nikdy nemontujte drziaky na podpery sedadla!

UPOZORNENIE: Nikdy nemontujte drziaky na konické componenty!

VAROVANIE! Nepouzivaje bicykel, ak je svetelny luc vasho zariadenia EOx° FL 100 nespravne.
nastaveny alebo ak je zariadenie EOx° FL 100 prilis uovlnene.

Bicykel EOx® FL 100 nastavujte alebo zaistujte len vtedy, ked' je bicykel v pokoji. Oslnovanie protiuiducich vozidiel moze viest' k nehodam. Pred nastavenim kolesa EOx® FL 100 najprv uvolnite skrutku na drziku. Potom sa uiistene tato skrutka je opat dotiahnutak, aby sa skrutka ani svetlomet nemohli uovnot alebo samovofne pohnut.

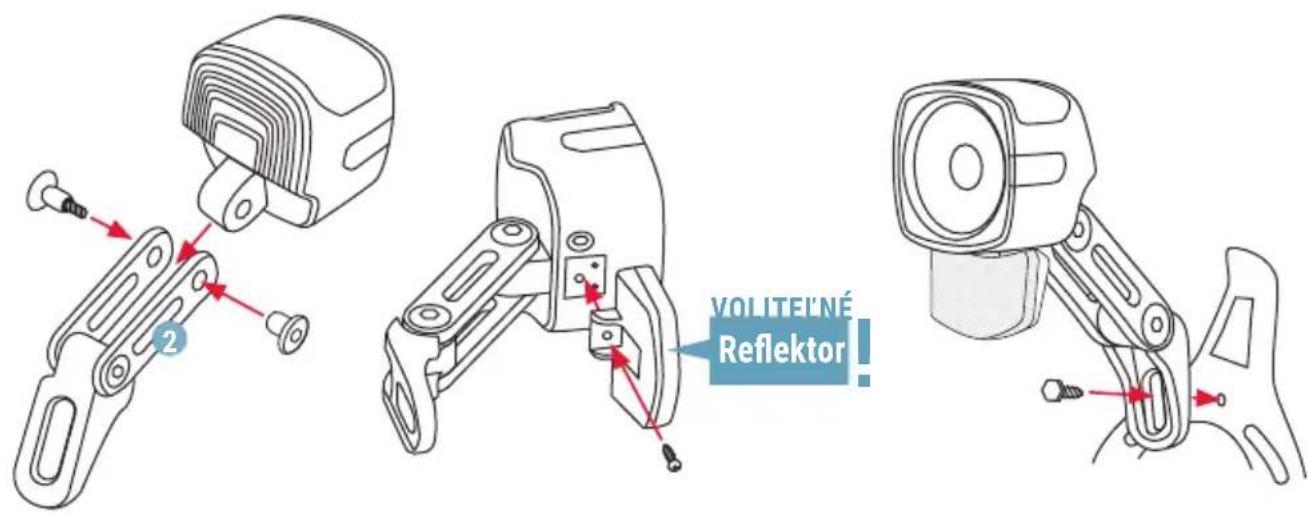

2 MONTÁZ NA KORUNKU VIDLICE

Pomocou prilozeneho drziaka bezpecnie pripnevite EOxFL 100 na bicykel.

POZNÁMKA: V pripla de použitia inyh drziakov nie je mozné zaručif bezpečné pripevnenie.

Najprv uovfnite existujucu skrutna korunke vidlice bicykla. Tuto skrutku prestrcte cz otvor pre skrutku, ktory je k dispozici na spodnom konci drziaka, a potom ju opat utiahnite tak, aby sa zariadenie EOx FL 100 nemho uovin' alebo samov' pohnuf.

POZOR! Dbajte na to, aby vyvod kábla na EOx FL 100 vždy smeroval piamo nadol. Len tak sa zabezpeci, ze svetelný obrazec EOx FL 100 bude ideálne zarovná reflektor bude optimálne chaneny pred vodou.

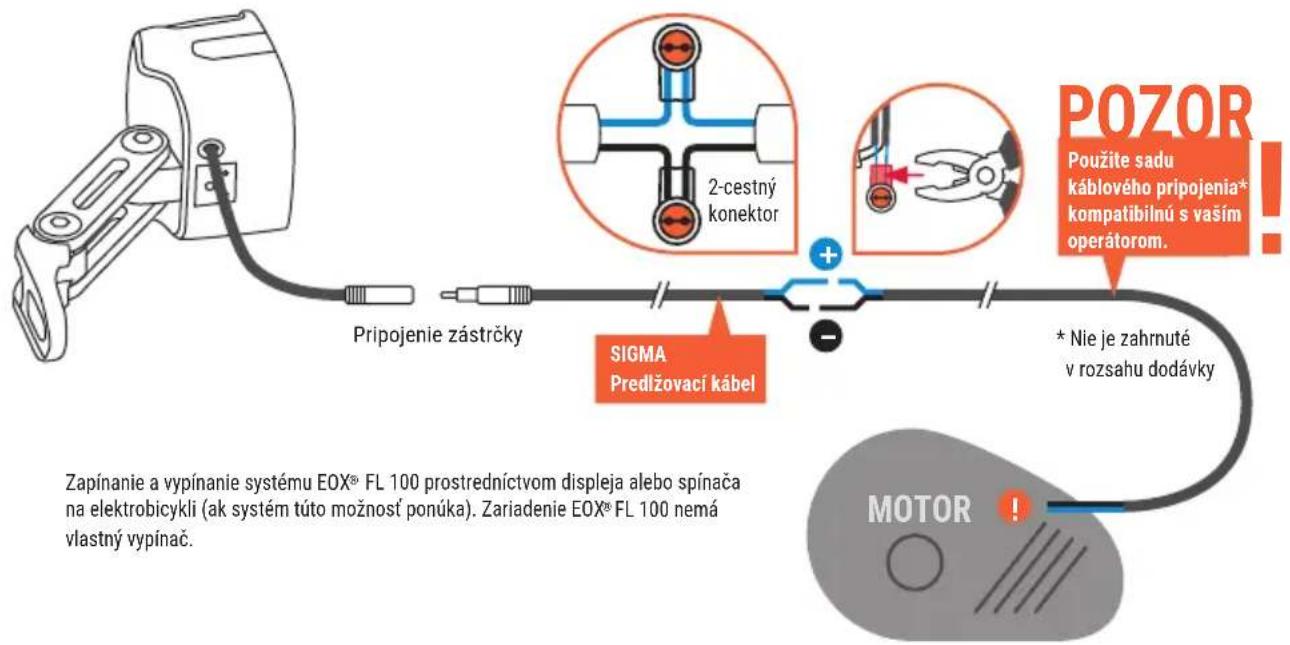

PRIPOJENIE

Svetlomet ylučne na pripojenie k zdroju Jednosmerného napatia 6 - 48 V / 3 W, napr. k bateri elektronického bicykla.

Pripojenie na zdroj striedaveho napatia (napr. dynamo) nie je povolené! Svetlomet EOx ^電 FL 100 vyzaduje menovity vykon minimalne 3 W.

EOX* FL 100 sa moze priopijt len k vozidlam, pri ktorch je zabezpecené, ze po vypnuti baterie z dovodu vybitia bude estk dispozicii energia na napajanie systemu osvetlenia minimale 2 hodiny.

Na pripojenie k bateri elektrobicykla sa musi pouzit vnu'torne namontovany dvojity kabel (ciemy vodič = -, modrý vodič = +).

Kabel upne neodstrihavajte, len ho skratte na pozadovanu dlzku.

DOLEZITE: Dodane kablove konektory na plochej strane PEVNE stlae kliestami!
