NT 611 Eco - Vysavač Kärcher - Bezplatný návod k obsluze

Typ produktu	Vysavač na suché i mokré vysávání
Značka	Kärcher
Model	NT 611 Eco
Rozměry (D × Š × V)	570 x 430 x 860 mm
Hmotnost	23,0 kg
Síťové napětí	230 V
Frekvence	50 Hz
Maximální výkon (EU)	2350 W
Celkový výkon	2000 W
Jmenovitý výkon	1200 W
Výkon odvodňovacího čerpadla	800 W
Objem nádoby	55 litrů
Maximální náplň kapaliny	42 litrů
Maximální průtok vzduchu	56 l/s
Maximální podtlak	23,5 kPa (235 mbar)
Typ ochrany	IPX4
Třída ochrany	I
Délka napájecího kabelu	10 m (H07RN-F 3x1.5 mm²)
Hladina akustického tlaku (LpA)	63 dB(A)
Vibrace ruka-paže	< 2,5 m/s²
Použití	Profesionální (řemeslníci, obchodníci)
Hlavní funkce	Mokré/suché vysávání, integrované odvodňovací čerpadlo, automatické vypínání plovákem
Údržba a čištění	Čištění filtru pomocí rukojeti, čištění plováku, výměna filtrů
Součástí příslušenství	Podlahová hubice, sací trubka, sací hadice, držák kabelu
Záruka	Dle podmínek prodejce, bezplatná oprava materiálových nebo výrobních vad

Často kladené otázky - NT 611 Eco Kärcher

Jak přepnout z mokrého na suché vysávání ?

Pro přepnutí z mokrého režimu do suchého je třeba demontovat odvodňovací čerpadlo a namontovat plochý skládaný filtr. Odstraňte pryžové rety a namontujte zpět kartáčové pásy. Podrobné kroky naleznete v návodu.

Jaký typ filtru použít pro vysávání jemného prachu ?

Pro jemný prach použijte papírový nebo plstěný filtrační sáček kromě plochého skládaného filtru. Můžete také namontovat membránový filtr pro lepší ochranu sací hlavy.

Jak čistit filtr během používání ?

Použijte rukojeť čištění filtru umístěnou na sací hlavě. Několikrát zatáhněte za rukojeť a zasuňte ji dovnitř, aby se plochý skládaný filtr protřepal.

Co dělat, když se sníží sací výkon ?

Zkontrolujte, zda nejsou ucpané hubice, trubky nebo hadice. Vyčistěte filtr pomocí rukojeti. V případě potřeby vyměňte filtrační sáček nebo plochý skládaný filtr. Ujistěte se, že je kryt filtru správně zajištěn.

Jak vypustit špinavou vodu ?

Odstraňte uzávěr odvodňovací hadice (spojka GEKA-C) a připojte vypouštěcí hadici (jmenovitá šířka 3/4 palce nebo větší). Nechte vodu odtékat hadicí.

Odvodňovací čerpadlo nefunguje, co dělat ?

Zkontrolujte napájecí zástrčku zařízení. Uvolněte plovákový spínač, pokud je zaseknutý v nádrži. Uvolněte kolo čerpadla, pokud je zablokované.

Jaká je maximální kapacita kapaliny pro mokré vysávání ?

Maximální kapacita kapaliny je 42 litrů. Zařízení se automaticky vypne, když je této hladiny dosaženo, díky plováku.

Jak uskladnit vysavač po použití ?

Omotejte napájecí kabel kolem háčku na řídítkách. Omotejte sací hadici kolem řídítek. Uložte zařízení na suché místo a zajistěte jej proti neoprávněnému použití.

Mohu tento vysavač používat s běžnou zásuvkou ?

Ano, na zásuvku 230 V. Doporučuje se použít zásuvku chráněnou proudovým chráničem 30 mA pro větší bezpečnost.

Jak vyměnit plochý skládaný filtr ?

Otevřete kryt filtru, vyjměte starý filtr a namontujte nový. Zavřete kryt a dbejte na to, aby správně zapadl. Tento úkon provádějte bez napětí a odpojený od sítě.

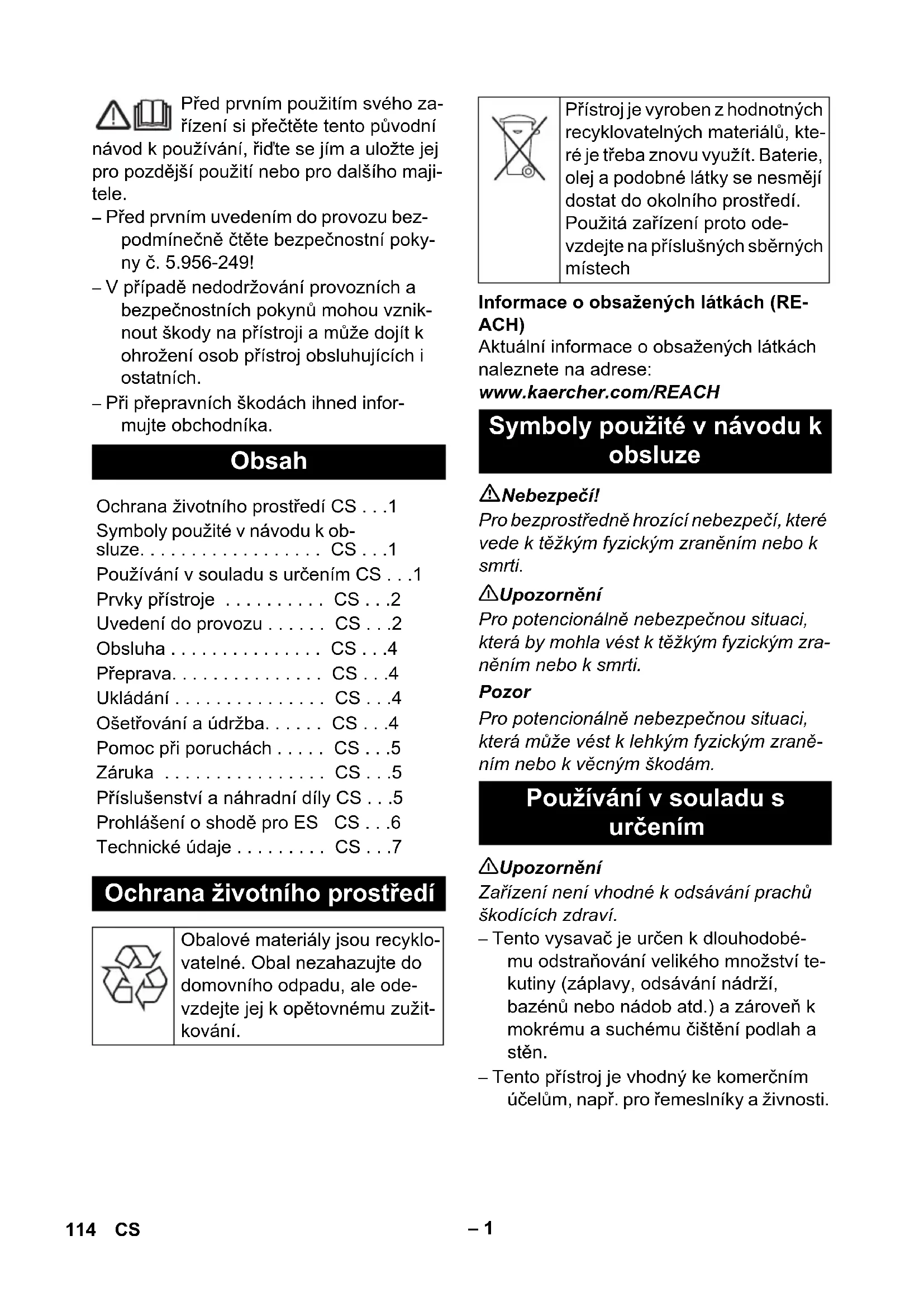

NÁVOD K OBSLUZE NT 611 Eco Kärcher

Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

– Před prvním uvedením do provozu bezpodmínečně čtěte bezpečnostní pokyny č. 5.956-249!

– V případě nedodržování provozních a bezpečnostních pokynů mohou vzniknout škody na přístroji a může dojít k ohrožení osob přístroj obsluhujících i ostatních.

– Při přepravních škodách ihned informujte obchodníka.

Obsah

Ochrana životního prostředí CS . . .1

Symboly použité v návodu k ob- sluze. CS ...1

Používání v souladu s určením CS . . .1

Prvky přístroje ...... CS ...2

Uvedení do provozu ..... CS ...2

Obsluha CS . . 4

Přeprava. CS . . 4

Ukládání CS...4

Ošetřování a údržba..... CS ...4

Pomoc při poruchách ..... CS ...5

Záruka CS...5

Příslušenství a náhradní díly CS . . .5

Prohlášení o shodě pro ES CS . . .6

Technické údaje ..... CS ...7

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí.

Použitá zařízení proto ode- vzdejte na příslušných sběrných místech

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

Symboly použité v návodu k obsluze

⚠️Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠ Upozornění

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zra-něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

Používání v souladu s určením

⚠ Upozornění

Zařízení není vhodné k odsávání prachů škodících zdraví.

– Tento vysavač je určen k dlouhodobému odstraňování velikého množství tekutiny (záplavy, odsávání nádrží, bazénů nebo nádob atd.) a zároveň k mokrému a suchému čištění podlah a stěn.

– Tento přístroj je vhodný ke komerčním účelům, např. pro řemeslníky a živnosti.

1 Plovák
2 Sít'ový kabel
3 Sací hadice
4 Uzamčení sací hlavy
5 Nádoba na nečistoty
6 Držák kabelu odpadního čerpadla
7 Závěrná deska
8 Kolo
9 Držák koleček
10 Řídicí válec
11 Hubice na čištění podlah
12 Sací hubice
13 Sací hrdlo
14 Vysávací hlavice
15 Kanalizační čerpadlo
16 Převlečná matice odpadního čerpadla
17 Plovákový spínač odpadního čerpadla
18 Držadlo
19 Kryt filtru
20 Rukojeť na čištění filtru
21 Posuvné rameno
22 Násadka
23 Sítová zástrčka odpadního čerpadla
24 Spínač "odpadního čerpadla VYP"
25 Zásuvka
26 Spínač "odpadního čerpadla ZAP"
27 Hlavní spínač
28 Filtr odváděného vzduchu
29 Filtr na hrubé nečistoty/plochý skládaný filtr
30 Vypouštěcí hadice
31 Držák na podlahovou hubici
32 Závěrná krytka (spojka GEKA-C)
33 Držák na sací trubku
34 Kabelový hák
35 Držák na štěrbinovou hubici
36 typový štítek

lo provozu

• Tento přístroj doporučujeme připojovat jen do zástrčky, která je vybavena 30 mA proudovým chráničem.
  Zařízení umožňuje 3 druhy provozu:
  1 Mokré vysávání s odpadním čerpadlem
  2 Mokré vysávání bez odpadního čerpadla
  3 Vysávání na sucho

Vysávání za mokra

Upozornění: Mokrý provoz je možný také pokud je odpadní čerpadlo vypnuté nebo vymontované. Demontáž odpadního čerpadla, viz suché sání.

Vložení pryžových chlopní ilustrace A

→ Demontáž kartáčových pruhů.
→ Vložte pryžové chlopně.

Upozornění: Strukturovaná strana gumových chlopní musí směřovat ven.

Vyjmout papírový/rounový filtrační sáček ilustrace B

→ Odjistěte vysávací hlavici a sejměte ji.
→ Vyjměte papírový/rounový filtrační sáček tahem dozadu.
→ Nasad'te vysávací hlavici a zajistěte ji.
- Při vysávání mokrých nečistot je třeba vždy vyjmout papírový resp. rounový filtrační sáček.

Vyjmutí membránového filtru ilustrace C

→ Odjistěte vysávací hlavici a sejměte ji.
→ Vyjmutí membránového filtru.
→ Nasad'te vysávací hlavici a zajistěte ji.
- Při vysávání mokrých nečistot je třeba vždy membránový filtr vyjmout.

Zabudování filtru na hrubé nečistoty

→ Otevřete víko filtru.
→ Vyjměte plochý skládaný filtr.
→ Zabudujte filtr na hrubé nečistoty.
→ Zavřete kryt filtru, musí být slyšet za- skočení západky.

Připojte odpadní hadici

ilustrace D

→ Sejměte závěrnou krytka (spojka GEKA-C).
→ Připojte odpadní hadici (jmenovitá světlost 3/4“ nebo větší).

Vypuštění špinavé vody

ilustrace E

→ Špinavou vodu vypust'te výpustní hadicí.

Obecné informace

Pozor

Při sání nesmí v žádném případě dojít k odstranění filtru na hrubé nečistoty.

– Mokré vysávání bez odpadního čerpadla: K vysávání mokrých nečistot Vám doporučujeme použít zvláštní filtrační sáček (viz filtrační systémy).
– Dosáhne-li tekutina maximálního stavu, přístroj se automaticky vypne.
- Po ukončení mokrého sání: Plovák, nádoby a případně odpadního čerpadlo vyčistěte vlhkým hadrem a osušte.

Vysávání za sucha

Pozor

Před sáním na sucho: Demontáž odpadního čerpadla a zabudování plochého skládaného filtru.

Upozornění: Při suchém sání je nezbytné používat plochý skládaný filtr.

Obecné informace

Pozor

Při vysávání se nesmí v žádném případě filtrační skládaný sáček vyjmout.

– Při vysávání jemného prachu lze navíc použít papírový filtrační sáček, rounový filtrační sáček nebo membránový filtr.

Demontáž odpadního čerpadla

→ Vytáhněte síťovou zástrčku odpadního čerpadla.
→ Odjistěte vysávací hlavici a sejměte ji.

ilustrace F

→ Odšroubujte převlečnou matici odpadního čerpadla.
→ Vyjměte držák kabelu odpadního čerpadla a nahradťe jej za závěrnou desku.
→ Z nádoby vyjměte odpadní čerpadlo a plastovou vložku.

ilustrace G

→ Místo odpadní hadice nasad'te závěrnou krytku.
→ Nasad'te vysávací hlavici a zajistěte ji.

Zabudujte plochý skládaný filtr

Upozornění: Plochý skládaný filtr není součástí dodávky.

→ Otevřete víko filtru.
→ Vyjměte filtr na hrubé nečistoty.
→ Zabudujte plochý skládaný filtr.

→ Zavřete kryt filtru, musí být slyšet za- skočení západky.

Instalace kartáčových pásů ilustrace H

→ Vymontujte gumové manžety.
→ Nainstalujte kartáčové pásy.

Vložit papírový/rounový filtrační sáček

Upozornění: Papírový filtrační sáček resp. rounový filtrační sáček není součástí dodávky.

ilustrace

→ Odjistěte vysávací hlavici a sejměte ji.
→ Vysuňte papírový nebo rounový filtrační sáček.
→ Nasad'te vysávací hlavici a zajistěte ji.

Zabudujte membránový filtr

Upozornění: Membránový filtr není součástí dodávky.

Upozornění: V případě provozu bez papírového filtračního sáčku resp. rounového filtračního sáčku je nezbytné použít membránový filtr, kvůli ochraně sací hlavy. ilustrace J

→ Odjistěte vysávací hlavici a sejměte ji.
→ Membránový filtr přetáhněte přes okraj nádoby.
→ Nasad'te vysávací hlavici a zajistěte ji.

Klipové spojení

ilustrace K

Sací hadice je vybavena klipovým systémem. Lze připojit všechny díly příslušenství C-40/C-DN-40.

Obsluha

⚠️Nebezpečí!

Nebezpečí úrazu a nebezpečí poškození! Zásuvka je určena pouze pro připojení odpadního čerpadla k vysavači. Každé jiné použití zásuvky není povoleno.

Zapnutí přístroje

→ Zasuňte síťovou zástrčku přístroje.
→ Zapněte přístroj hlavním spínačem.
→ Dlouhodobě odstraňovat velké množství tekutin: Zapněte odpadní čerpadlo.

Odpadní resp. čisticí provoz

→ Dlouhodobě odstraňovat tekutinu resp. provádět čištění.

Čištění filtru

Plochý skládaný filtr čistěte během sání v pravidelných intervalech.

→ Držadlo čištění filtru několikrát vytáhněte a zasuňte.

Vypnutí zařízení

→ Případně vypněte odpadní čerpadlo.
→ Vypněte přístroj hlavním spínačem.
→ Vytáhěte síťovou zástrčku přístroje.

Po každém použití

→ Očišťování filtru: Držadlo několikrát vytáhněte a zasuňte.
→ Nádobu vyprázdněte
→ Přístroj odsajte a utřete uvnitř i vně vlhkým hadrem.

Uložení prístroje

→ Přívodní síťové vedení oviňte kolem kabelového háku na posuvném rameni.
→ Sací hadici naviňte kolem posuvného ramene.
→ Přístroj uložte v suché místnosti a zabezpečte jej proti používání nepovolanými osobami.

Přeprava

Pozor

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

→ Vyjměte sací trubku s podlahovou hubicí z držáku. Při prénášení zařizení je uchopte za držadlo a sací trubku.
→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

Pozor

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠️Nebezpečí!

Před každou prací na zařízení vždy zařízení vypněte a vytáhněte sít'ovou zástrčku.

Výměna filtru na hrubé nečistoty/plochého skládaného filtru nebo výfukového filtru

→ Otevřete víko filtru.
→ Proved'te výměnu filtru na hrubé nečistoty/plochého skládaného filtru nebo výfukového filtru.
→ Zavřete kryt filtru, musí být slyšet za- skočení západky.

Čištění plováku

→ Odjistěte vysávací hlavici a sejměte ji.
→ Vyčistěte plovák vlhkým hadříkem.
→ Nasad'te vysávací hlavici a zajistěte ji.

Pomoc při poruchách

⚠️Nebezpečí!

Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku.

Sací čerpadlo neběží

→ Zkontrolovat zásuvku a zajištění napájení.
→ Zkontrolovat napájecí kabel a zástrčku zařízení.
→ Přístroj zapněte.
→ Zkontrolujte plovák.

Sací turbína vypíná

→ Zapněte odpadní čerpadlo.

Sací síla slábne

→ Odstraňte případná ucpání ze sací hubice, sací trubky, sací hadice nebo filtru na hrubé nečistoty/filtračního skládaného sáčku.
→ Očišťování filtru: Držadlo několikrát vytáhněte a zasuňte.
→ Vyměňte papírový nebo rounový filtrační sáček.
→ Kryt filtru uzavřete až do zaskočení západky.
→ Membránový filtr vyčistěte pod tekoucí vodou nebo jej vyměňte.
→ Vyměňte filtrání skládaný sáček.
→ Zkontrolujte těsnost výtokové hadice.
→ Zkontrolujte správné usazení filtračního skládaného sáčku.
→ Zkontrolujte správné usazení filtru na hrubé nečistoty.

Při suchém vysávání dochází k emisi prachu

→ Zabudujte plochý skládaný filtr.
→ Zkontrolujte správné usazení filtračního skládaného sáčku.
→ Vyměňte filtrační skládaný sáček.

Odpadní čerpadlo není v provozu

→ Zkontrolujte zásuvku na přístroji.
→ Uvolněte zaseknutý plovákový spínač v nádobě.
→ Uvolněte zaseknuté kolo čerpadla.

Odpadní čerpadlo má malý výkon

→ Uložte odpadní hadici bez záhybů.
→ Zkontrolujte, zda v odpadní hadici nedošlo k ucpání.

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.
- Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze.
– Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Prohlášení o shodě pro ES

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysavač za mokra a vysavač za sucha

Typ: 1.146-xxx

Příslušné směrnice ES:

Použité harmonizační normy

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Použité národní normy

5.957-602

Podepsaní jednají v pověření a s plnou mocí jednatelství

Head of Approbation

Osoba zplnomocněná sestavením dokumentace:

S. Reiser

		NT 611 Eco K
Napětí sítě V 230
Frekvence Hz 1~50
Max. výkon W EU: 2350
	W CH: 2300
Výkon (celk.) W 2000
Jmenovitý výkon W 1200
Výkon odpadního čerpadla W 800
Obsah nádoby I 55
Objem nádoby na kapalinu I 42
Množství vzduchu (max.) I/s 56
Podtlak (max.) kPa (mbar) 23,5 (235)
Ochrana -- IPX4
Ochranná třída	-- I
Přípojka sací hadice (C-DN/C-ID)	mm	40
Délka x Šířka x Výška	mm	570 x 430 x 860
Typická provozní hmotnost	kg	23,0
Okolní teplota (max.)	°C	+40
Zjištěné hodnoty dle EN 60335-2-69
Hladina akustického tlaku L_pA	dB(A)	63
Kolísavost K_pA	dB(A)	1
Hodnota vibrace ruka-paže	m/ s^2	<2,5
Kolísavost K	m/ s^2	0,2

Sít'ový kabel	H07RN-F 3x1,5 mm2
	Č. dílu	Délka kabelu
EU	6.649-413.0	10 m
CH	6.649-254.0	10 m

Pred prvo uporabo Vaše naprave preberite to originalno navo-

Symboly v návode na obsluhu SK . . . 1

Používanie výrobku v súlade s jeho určením . . . . . . . . . SK . . . 1

Starostlivost' a údržba .... SK ... 4

Technické údaje ..... SK ... 7

Symboly v návode na obsluhu

⚠️Nebezpečenstvo

5 Nádrž na nečistoty

6 Držiak kábla kalového čerpadla

7 Uzatváracia doska

8 Koleso

9 Chránič koliesok

10 Otočné koleso

11 Podlahová hubica

12 Vysávacia rúra

13 Sacie hrdlo

14 Vysávacia hlava

15 Kalové čerpadlo

16 Prevlečná matica kalového čerpadla

17 Plavákový spínač kalového čerpadla

23 Sieťová zástrčka kalového čerpadla

24 Vypínač „Kalové čerpadlo VYP“

25 Zásuvka

26 Vypínač „Kalové čerpadlo ZAP“

27 Hlavný vypínač

32 Uzatvárací kryt (spojka GEKA-C)

1 Mokré vysávanie s kalovým čerpadlom

2 Mokré vysávanie bez kalového čerpadla

3 Suché vysávanie

Vlhké vysávanie

→ Demontujte pásové kefy.
→ Nasad'te gumové hubice.

– Po ukončení mokrého vysávania: Vyčistite plavák, nádrž a v prípade potreby kalové čerpadlo pomocou vlhkej handričky a vysušte ich.

Suché vysávanie

Pozor

Pred suchým vysávaním: Demontujte kalové čerpadlo a namontujte filter s plochými záhybmi.

Demontáž kalového čerpadla

→ Vytiahnite siet'ovú zástrčku kalového čerpadla.

→ Uvol'nite saciu hlavicu a vyberte ju.

Obrázok F

→ Odskrutkujte prevlečnú maticu kalového čerpadla.

→ Vyberte držiak kábla kalového čerpadla a vymeňte ho za uzatváraciu dosku.

→ Vyberte kalové čerpadlo a plastovú vložku z nádrže.

Obrázok G

→ Namontujte namiesto hadice na odpad uzatvárací kryt.

→ Nasad'te a zaistite saciu hlavicu.

Namontujte membránový filter

→ Membránový filter natiahnite pod okraj nádoby.

→ Nasad'te a zaistite saciu hlavicu.

Klipsové spojenie

Obrázok K

→ Siet'ový kábel naviňte na hák na posuvnom ramene.
→ Naviňte hadicu vysávača okolo posuvného ramena.
→ Prístroj je nutné odkladat' do suchej miestnosti a chránit' pred neoprávneným použitím.

Transport

Pozor

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní zariadenia zohl'adnite jeho hmotnost'.

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohl'adnite jeho hmotnost'.

Starostlivost' a údržba

⚠️Nebezpečenstvo

Sacia turbína sa vypína

→ Zapnite kalové čerpadlo.

Kalové čerpadlo nebeží

→ Uložte hadicu kalového čerpadla bez možnosti zalomenia.
→ Skontrolujte hadicu na odpad na možné upchatie.

Záruka

Výrobok: Vysávač za mokra a sucha

Typ: 1.146-xxx

Siet'ový kábel	H07RN-F 3x1,5 mm2
	Čís. dielu	Dížka kábla
EU	6.649-413.0	10 m
CH	6.649-254.0	10 m

Prije prve uporabe Vašeg uređaja pročitajte ove originalne radne upute, postupajte prema njima i sačuvajte ih za kasniju uporabu ili za sljedećeg vlasnika.
