Technické vlastnosti	Plynový gril se 4 hořáky, plocha pro vaření 3 300 cm², celkový výkon 12 kW.
Rozměry	Celkové rozměry: 145 x 60 x 115 cm, hmotnost: 45 kg.
Materiály	Rám z lakované oceli, litinové smaltované rošty.
Použití	Ideální pro vaření masa, zeleniny a ryb, s piezo zapalováním.
Údržba	Čištění roštů po každém použití, pravidelná kontrola plynových hadic.
Bezpečnost	Vybaven bezpečnostními zařízeními proti úniku plynu, používejte pouze venku.
Součástí příslušenství	Plancha, víko, integrovaný teploměr.
Záruka	Záruka 2 roky na díly.
Další informace	Kompatibilní s plynovými lahvemi o hmotnosti 13 kg, vyžaduje pravidelnou údržbu pro optimální výkon.

Často kladené otázky - 4 Series Classic LS Plus CAMPINGAZ

Jak zapálit gril CAMPINGAZ 4 Series Classic LS Plus?

Pro zapálení grilu otevřete víko, otevřete plynový kohout a stiskněte zapalovací tlačítko. Ujistěte se, že plyn je příváděn a rošty jsou čisté.

Jaký je výkon hořáků?

CAMPINGAZ 4 Series Classic LS Plus je vybaven 4 hořáky z nerezové oceli s celkovým výkonem 12 kW.

Jak vyčistit gril po použití?

Nechte gril vychladnout, poté odstraňte rošty a varné desky. Vyčistěte je ocelovým kartáčem a mýdlovou vodou. Vnitřek otřete vlhkým hadříkem.

Je možné vařit s litinovými příslušenstvími?

Ano, CAMPINGAZ 4 Series Classic LS Plus je kompatibilní s litinovými příslušenstvími, které mohou zlepšit vaření různých jídel.

Jak zjistit, zda je plynová láhev prázdná?

Pro kontrolu hladiny plynu můžete použít váhu na láhve nebo nalít horkou vodu na láhev a dotknout se povrchu, abyste cítili, kde je chladno, což ukazuje hladinu plynu.

Kde najdu náhradní díly pro gril?

Náhradní díly pro CAMPINGAZ 4 Series Classic LS Plus lze najít na oficiálních stránkách Campingaz nebo u autorizovaných prodejců.

Je gril dodáván se zárukou?

Ano, CAMPINGAZ 4 Series Classic LS Plus obvykle přichází se zárukou 2 roky, ale prosím zkontrolujte konkrétní podmínky na webu Campingaz.

Jak skladovat gril v zimě?

Pro zimní skladování gril důkladně vyčistěte, demontujte odnímatelné příslušenství a uskladněte na suchém místě. Použijte ochranný obal proti vlhkosti.

Jaká je kapacita grilu?

CAMPINGAZ 4 Series Classic LS Plus může vařit pro přibližně 10 až 12 osob, ideální pro rodinné večeře nebo grilování s přáteli.

Mohu gril používat uvnitř?

Ne, CAMPINGAZ 4 Series Classic LS Plus je určen pouze pro venkovní použití. Nikdy jej nepoužívejte uvnitř kvůli riziku otravy oxidem uhelnatým.

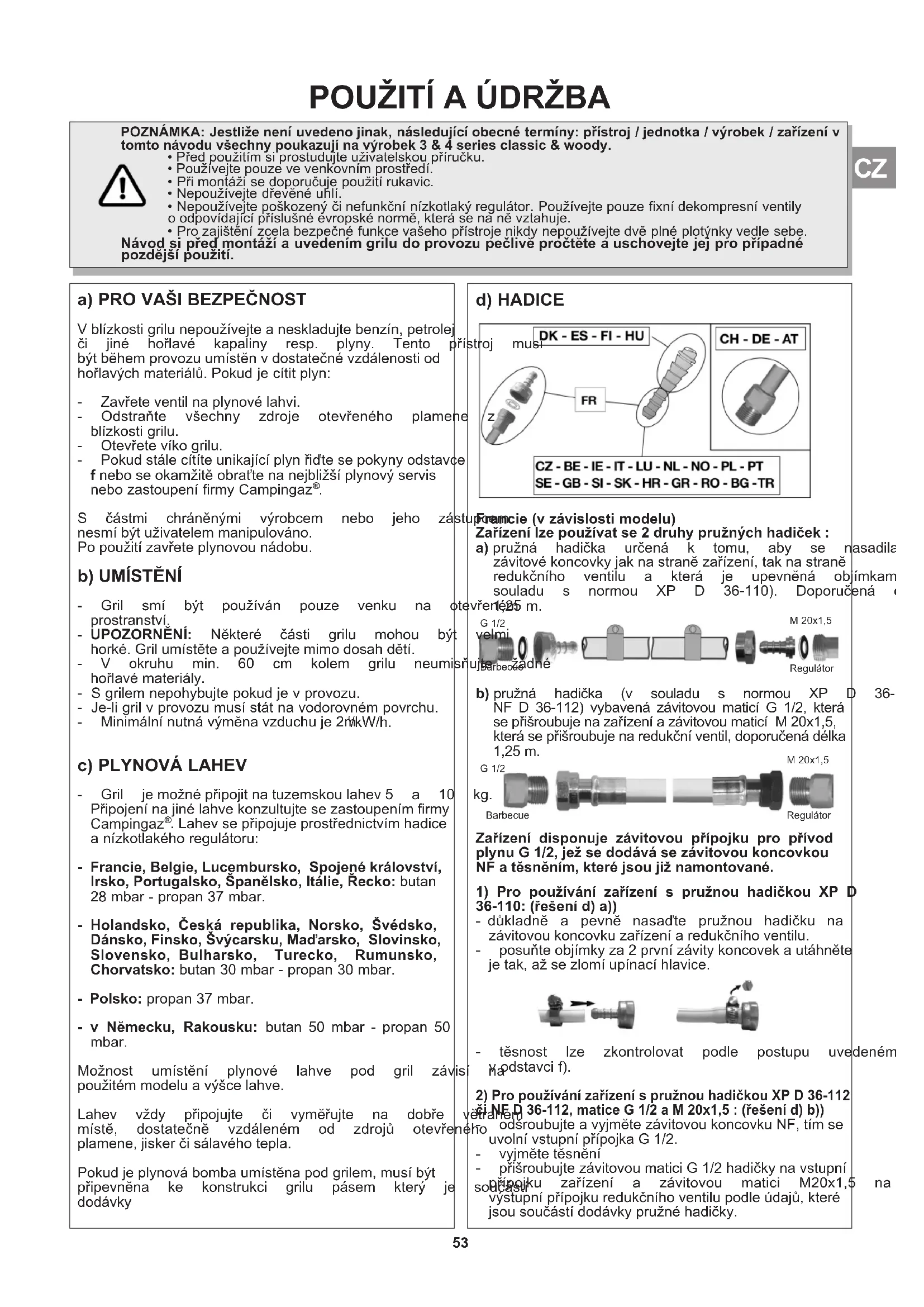

NÁVOD K OBSLUZE 4 Series Classic LS Plus CAMPINGAZ

POZNÁMKA: Jestliže není uvedeno jinak, následující obecné termíny: přístroj / jednotka / výrobek / zařizení v tomto návodu všechny poukazují na výrobek 3 & 4 series classic & woody.

- Pred použitím si prostudujte uživatelskou příručku.

- Používejte pouze ve venkovním prostředí.

- Při montáží se doporučuje použití rukavic.

• Nepoužívejte dřevěné uhlí.

- Nepoužívejte poškozený či nefunkční nízkotlaký regulátor. Používejte pouze fixní dekompresní ventily o odpovídající příslušné évropské normě, která se na ně vztahuje.

- Pro zajištění zcela bezpečné funkce vašeho přístroje nikdy nepoužívejte dvě plné plotýnky vedle sebe.

Návod si před montází a uvedením grilu do provozu pečlivě pročtěte a uschovejte jej pro případné pozdější použití.

a) PRO VAŠI BEZPEČNOST

V blízkosti grilu nepoužívejte a neskladujte benzín, petrolej či jiné hořlavé kapaliny resp. plyny. Tento p být během provozu umístěn v dostatečné vzdálenosti od hořlavých materiálů. Pokud je cítit plyn:

• Zavřete ventil na plynové lahvi.
• Odstraňte všechny zdroje otevřeného plamene blízkosti grilu.
• Otevřete víko grilu.
• Pokud stále cítíte unikající plyn říd’te se pokyny odstavce f nebo se okamžitě obrat’te na nejbližší plynový servis nebo zastoupení firmy Campingaz®.

S částmi chráněnými výrobcem nebo jeho zást nesmí být uživatelem manipulováno. Po použití zavřete plynovou nádobu.

b) UMÍSTĚNÍ

• Gril smí být používán pouze venku na o prostranství.
• ÚPOZORNĚNÍ: Některé části grilu mohou být horké. Gril umístěte a používejte mimo dosah dětí.
• V okruhu min. 60 cm kolem grilu neumisň hořlavé materiály.
• S grilem nepohybujte pokud je v provozu.
• Je-li gril v provozu musí stát na vodorovném povrchu.
• Minimální nutná výměna vzduchu je 2m/kW/h.

c) PLYNOVÁ LAHEV

• Gril je možné připojit na tuzemskou lahev 5 a 10 Připojení na jiné lahve konzultujte se zastoupením firmy Campingaz®. Lahev se připojuje prostřednictvím hadice a nízkotlakého regulátoru:
• Francie, Belgie, Lucembursko, Spojené království, Irsko, Portugalsko, Španělsko, Itálie, Recko: butan 28 mbar - propan 37 mbar.
• Holandsko, Česká republika, Norsko, Švédsko, Dánsko, Finsko, Švýcarsku, Mad'arsko, Slovinsko, Slovensko, Bulharsko, Turecko, Rumunsko, Chorvatsko: butan 30 mbar - propan 30 mbar.

- Polsko: propan 37 mbar.

- v Německu, Rakousku: butan 50 mbar - propan 50 mbar.

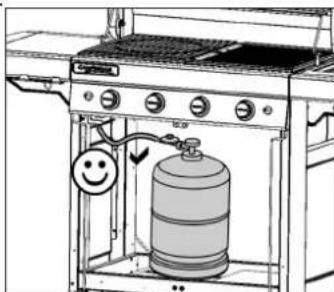

Možnost umístění plynové lahve pod gril závis použitém modelu a výšce lahve.

Lahev vždy připojujte či vyměřujte na dobře místě, dostatečně vzdáleném od zdrojů otevřer plamene, jisker či sálavého tepla.

Pokud je plynová bomba umístěna pod grilem, musí být připevněna ke konstrukci grilu pásem který je dodávky

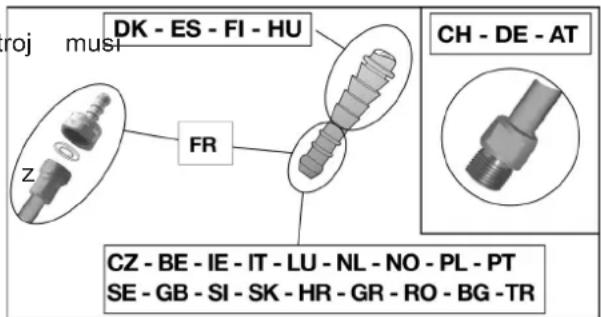

d) HADICE

roj musi DK - ES - FI - HU FR CH - DE - AT CZ - BE - IE - IT - LU - NL - NO - PL - PT SE - GB - SI - SK - HR - GR - RO - BG - TR

Framcie (v závislosti modelu)

Zařízení lze používat se 2 drúhy pružných hadiček :

a) pružná hadička určená k tomu, aby se nasadila závitové koncovky jak na straně zařízení, tak na straně redukčního ventilu a která je upevněná objímkam souladu s normou XP D 36-110). Doporučená

G 1/2 velmi Barbeodé M 20x1,5 Regulator

b) pružná hadička (v souladu s normou XP D 36-NF D 36-112) vybavená závitovou maticí G 1/2, která se přišroubuje na zařízení a závitovou maticí M 20x1,5, která se přišroubuje na redukční ventil, doporučená délka 1,25 m.

G 1/2 kg. Barbecue M 20x1,5 Regulátor

Zařízení disponuje závitovou přípojku pro přívod plynu G 1/2, jež se dodává se závitovou koncovkou NF a těsněním, které jsou již namontované.

1) Pro používání zařízení s pružnou hadičkou XP D 36-110: (řešení d) a))

• důkladně a pévně nasadte pružnou hadičku na závitovou koncovku zařízení a redukčního ventilu.
• posuňte objímky za 2 první závity koncovek a utáhněte je tak, až se zlomí upínací hlavice.

- těsnost lze zkontrolovat podle postupu uvedeném Ma odstavci f).

2) Pro použivání zařízení s pružnou hadičkou XP D 36-112 či NE D 36-112, matice G 1/2 a M 20x1,5 : (řešení d) b))

no odšroubujte a vyjměte závitovou koncovku NF, tím se uvolní vstupní přípojka G 1/2.

• vyjměte těsnění
• příšroubujte závitovou matici G 1/2 hadičky na vstupní součástí prípojku zařízení a závitovou matici M20x1,5 na vystupní přípojku redukčního ventilu podle údajů, které jsou součástí dodávky pružné hadičky.

CZ

14

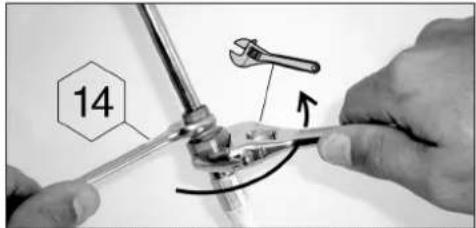

• pro upevnění vstupní přípojky zařízení použijte klíč a pomocí jiného klíče utáhněte či povolte závitovour matici.
• pro upevnění výstupní přípojky redukčního ventilu použijte klíč.
• těsnost lze zkontrolovat podle postupu uvedeném v odstavci f).

Zkontrolujte, zda se pružná hadička navíjí normá aniž by se zkroutila, natahovala či se dotýkala stěn zařízení. Hadičku je nutné vyměnit, jakmile dosaženo datumu životnosti, který je na ní uve vždy, pokud bude poškozena či popraskána.

Belgie, Lucembursko, Spojené království, Irsko, Portugalsko, Španělsko, Itálie, Chorvatsko, Recko, Holandsko, Česká republika, Norsko, Švédsko, Dánsko, Finsko, Švýcarsku, Mad'arsko, Slovinsko, Slovensko, Bulharsko, Turecko, Rumunsko, Polsko: Přístroj je dodáván včetně kruhové přechodky. K přívodu plynu se použije pružné hadice homologované na propan a butan. Nesmí být delší než 1,20 m. V případě poškození, vykazuje-li praskliny, nebo vyžadují-li to místní předpisy nebo konči-li jeho životnost, musí být vyměněn. Hadice musí být zajištěná dvěma pásovými sponami.

Švýcarsku, v Německu, Rakousku:

K přístroji lze použít pouze hadici, homologa na propan a butan. Délka nesmí přesáhnout V případě poškození, vykazuje-li praskliny, nebo vyžadujíli to místní předpisy nebo konči-li jeho životnost, musí být vyměněn. Hadici nenatahujte ani nekrutte. Hadice musí být vedena stranou míst, jež se mohou zahřát.

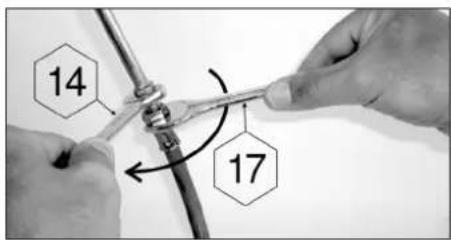

Připojení pružné hadice: k připojení hadice k přechodce přístroje uvolněte matici hadice pevným tahem nikoliv násilím za použití dvou klíčů:

• klíče č. 14 pro blokaci přechodky
• klíče č. 17 na matici hadice

14 17

e) VÍKO

Víko otvírejte opatrně, zejména je-li gril v provozu. Při otevřeném víku se nenaklánějte nad gril.

f) KONTROLA TĚSNOSTI

1) Pracujte venku v dostatečné vzdálenosti od zdrojů vznícení (otevřený plamen, jiskry, sálavé teplo). Nekuřte.
2) Ujistěte se, že regulační knoflíky jsou v poloze zavřeno (OFF) (●).
3) Přesvědčte se, ža hadice je na obou koncích nasunuta až nadoraz a zajištěna sponami.
4) Našroubujte nízkotlaký regulátor na lahev. Přitom řídte návodem k použití regulátoru.
5) Případný únik nezjišťujte pomocí ohně, nýbrž použijte

kapalinu sloužící k detekci úniku plynu.

DÜLEŽITÉ: nikdy nehledejte místo úniku plynu otevřenym plamenem.

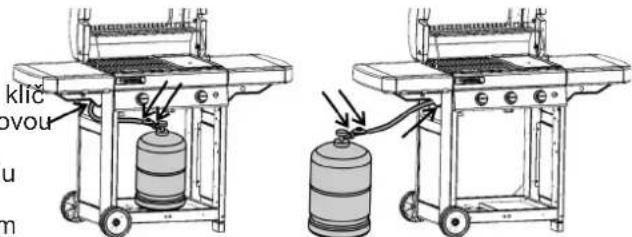

6) Pěnivý roztok naneste na všechny spoje lahev/regulátor/hadice/gril (regulační knoflíky jsou stále v poloze zavřeno). Otevřete ventil na lahvi.

klc ovou u m

7) V místě úniku plynu se tvoří bublinky.
8) Unik plynu můžete odstranit dotažením spoje, případně alné výměnou vadného dílu. Gril, ze kterého uniká p horkych nikdy nepoužívejte. 9) Uzávřete ventil na lahvi. Kontrolu těsnosti provádějt edén a. pri každé výměně lahve, nejméně však jednou ročně.

g) PŘED POUŽITÍM

Před použitím si pozorně přečtěte celý návod k použití.

Ujiistěte se, že:

• Nedochází k úniku plynu.

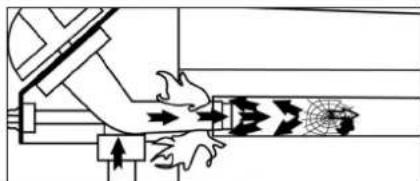

• Venturiho trubice není ucpaná.

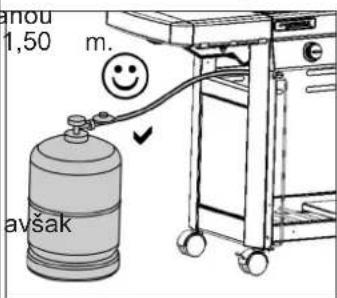

- Hadice se nedotýká částí, které se při provozu zahřívají.

enou 1,50 m. avšak

že případně nejsou ucpány větrací otvory plášte zásobníku plynu.

• že je/jsou sběrná nádoba(y) na tuk správně zasunutá(é) do příslušného oddílu a že je/jsou ve správné poloze, zasunutá(é) na doraz.
• že 6 odnímatelných dílů nádoby je zpět na svém místě (viz odstavec p) Čištění a údržba)

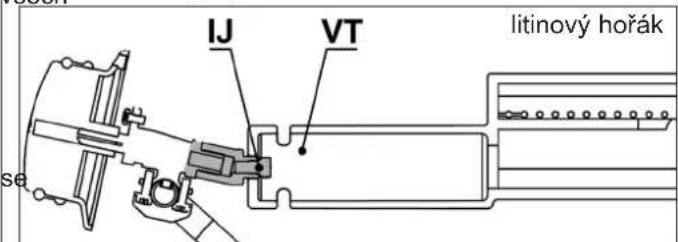

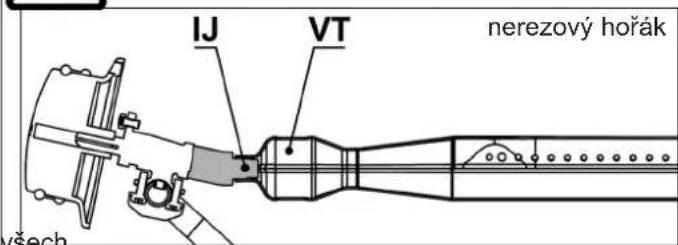

Zkontrolujte zda ventily (VT) zapadly do Venturiho trubice (IJ).

IJ VT nerezový hořák všech

IJ VT litinový hořák

h) ZAPALOVÁNÍ HOŘÁKŮ GRILU

• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF" (O).
• Stiskněte a otočte ovládací knoflík proti hodinových ručiček a nastavte jej do polohy průtoku (4).

- Pokud je váš gril vybaven piezoelektrickým zapalovačem:

Okamžitě stiskněte tlačítko zapalovače (7), až dojde k jeho cvaknutí.

- Pokud je váš gril vybaven elektrickým výbojovým zapalovačem:

Okamžitě stiskněte tlačítko zapalování (tvorbě jisker. Stisknutí udržujte po několik dokud se hořák nezapálí.

- Pokud hořák nechytne po 4 až 5 pokusech, vyčkejte 5 minut, teprve poté se znovu pokuste hořák zapálit.

Jakmile bude hořák zapálený, existují 2 možn zapálit další hořák:

• 1. možnost spočivá v tom, že zopakujete zapalování tak, jak je popsána výše ;
- 2. možnost spočivá v tom, že zapálíte hořák, který se nachází napravo či nalevo od 1. zapáleného hořáku, poté zapálíte postupně ostatní hořáky otáčením ovládacího knoflíku do polohy plného průtoku (4).

- Pokud piezoelektrické nebo elektrické zapalování nefunguje, použijte ruční zapálení (viz následující odstavec).

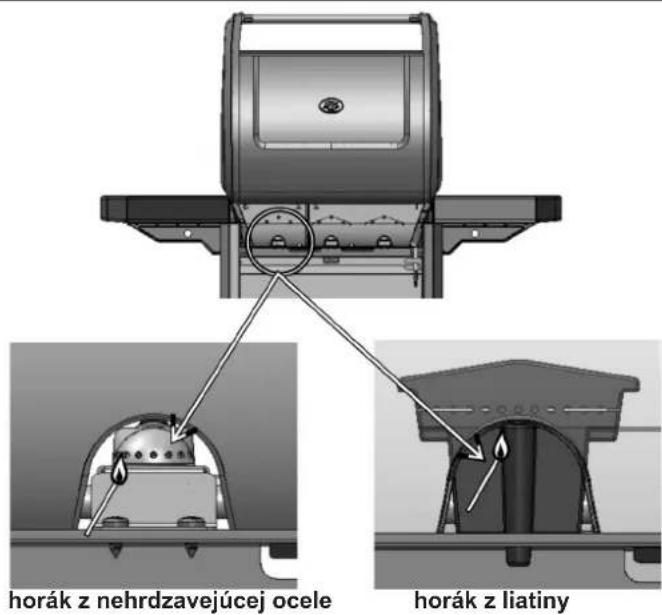

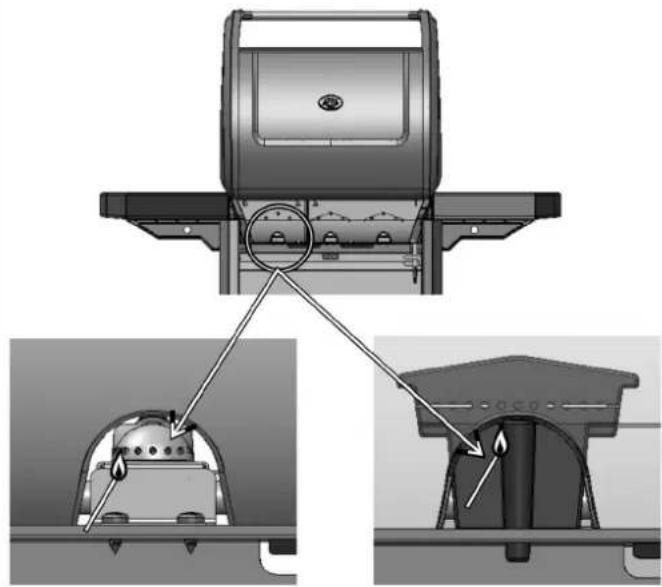

i) RUČNÍ ZAPALOVÁNÍ HOŘÁKU GRILU

• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF" (O).
• Žapalte zápalku a přibližte ji k hořáku směrem od zadní části grilu.
• Otevřete víko grilu.
• Zkontrolujte, zda jsou ovládací knoflíky v poloze „Vypnuto” - „OFF" (O).
• Žapalte zápalku a přibližte ji k hořáku směrem od zadní části grilu.

nerezový hořák
litinový hořák

- Stiskněte a otočte ovládací knoflík proti hodinových ručiček ( ).

j) ZHÁŠENÍ GRILU

Otočte ovládací knoflíky do polohy vypnuto (OFF) (O) a zavřete ventil na lahvi.

směru

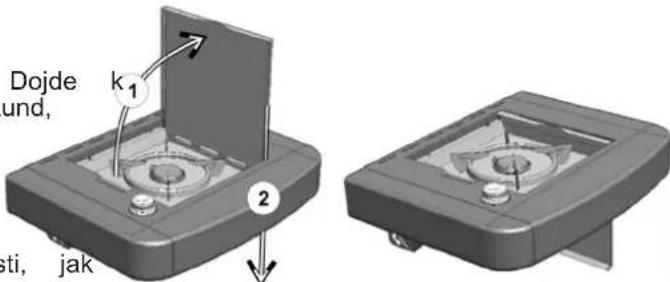

khZAPÁLENÍ POSTRANNÍHO VAŘIČE

i modelů varičem vybavených)

Vařič může být používán při vypnutém i zapnutém grilu. Před zapálením outdoorového vaříče se ujistěte, že víko je otevřené a odkloněné stranou.

Zapálení: Otevřete ventil na lahvi.

Dojde und, k1 2 sti, jak

operaci

Zkontrolujte, že mezi lahví a vařičem nedochází k úniku plynu. Žkontrolujte, že hadice spojující hořák vařičem je v bezvadném stavu.

Otevřete ventil outdoorového vaříče (ve směru +).

• Pokud je váš gril vybaven piezoelektrickým zapalovačem:
  Stiskněte tlačitko zapalovače, umístěné napravo od ovládacího panelu, označené piktogramem ( ), až dojde k jeho cvaknutí. V případě potřeby stiskněte 3krát až 4krát.

- Pokud je váš gril vybaven elektrickým výbojovým zapalovačem:

Okamžitě stiskněte tlačítko zapalování ( ). Doj tvorbě jisker. Stisknutí udržujte po několik sekund dokud se hořák nezapálí.

Nepoužívejte nádoby s průměrem menším než nebo větším neš 24 cm.

12

I) ZHASNUTÍ POSTRANNÍHO VAŘIČE

(u modelů vařičem vybavenych)

Uzavřete přívod plynu otočením ovládacího knoflíku (ve směru -) až nadoraz. Pokud právě nepouživáte gril uzavřete také ventil na lahvi.

m) OSVĚTLENÍ KONZOLE (závislé na modelu)

Osvětlovací systém konzole je napájen 4 bateriemi typu AA (LR06), které se dodávají spolu s grilem. Krabice s bateriemi je umístěná na přední levé podpěře za levými dvířky.

Odstraňte kryt bateriové krabice jeho vysunutím směrem vzhůru. Zasuňte do krabice baterie, dbejte na správnou polaritu, dle označení, a následně vraťte kryt.

K zapnutí nebo vypnutí osvětlení stiskněte spínač umístěný nalevo od konzole, označený tímto piktogramem.

směru VÝMĚNA PLYNOVÉ LAHVE

• Vyměnu provádějte vždy v dobře větraném v dostatečné vzdálenosti od zdrojů vznícení (otevřený plamen, zdroj jisker, sálavé teplo).
• Otočte ovládací knoflíky do polohy vypnuto (OFF) (O) a

CZ

uzavřete ventil na lahvi.

• Odšroubujte regulátor a přesvědčte se, že těsnění je na svém místě a v bezvadném stavu.
• Postavte lahev na její místo a znovu připojte regulátor. Zkontrolujte, zda hadice není natažená či překroucená. ZKONTROLUJTE TĚSNOST SPOJÚ.

o) PROVOZ

Doporučujeme používat ochranné rukavice, aby nedošlo k popálení při dotyku s horkými částmi grilu.

Během prvního použití nechte grilovací rošt (zavřete sklápěcí víko) s hořáky v poloze plného průtoku ( ) přibližně po dobu 30 minut tak, výrobků vyprchaly pachy nátěrů.

Při běžném provozu doporučujeme gril několik předehřívat, aby se dostal na správnou grilovací teplotu.

Rychlost opékání lze uzpůsobit podle polohy nastavovacích tlačítek : mezi polohou plného (4) a polohou středního průtoku ( ).

Než rozložíte potraviny na grilovací rošt, potřete jej zlehka jedlým olejem, abyste zabránili nežádoucímu p potravin.

Abyste zabránili vznícení tuku během grilování, odstraňte masa přebytečný tuk. K potlačení šlehání pla pečení tučného masa je zapotřebí pečení pro sníženém výkonu, v případě potřeby lze na několik minut dokonce vypnout jeden nebo i více hořáků. grilování gril očistěte, abyste zabránili nežádou hromadení mastnot, a snížili tak nebezpečí vznícení.

V závislosti na modelu může váš gril být litinovou pečící deskou. Tato deska má dvě pečící plochy: jednu žebrovanou, která umožňuje pečení masa, a jednu hladkou na pečení ryb, měkkýšů, zeleniny atd.

Důležitá poznámka :

Pokud se během provozování zařízení jeden č hořáků vypne, ihned uvedte nastavovací tlačítka polohy „OFF“ (O). Vyčkejte 5 minut, aby se mohl uvolnit nespálený plyn. K novému zapalování přikročte teprve až po uplynutí této doby.

p) ČIŠTĚNÍ A ÚDRŽBA

• Gril žádným způsobem neupravujte. Případná může být nebezpečná.
• Abyste uchovali gril v perfektním stavu, doporučujeme jej čistit periodicky po každých 4 až 5 použitích.
• Před čištěním vyčkejte až gril úplně vychladne.
• Zavřete ventil na lahvi.

Hořák je třeba vyčistit a zkontrolovat každé Vyjměte hořák a zkontrolujte, že Venturiho trubice hořáku není znečištěna či ucpána (např. pavučinou). nečistota může být příčinou nižšího výkonu grilu a může dokonce způsobit vznícení plynu mimo hořák.

Hořák celý omyjte roztokem na mytí nádobí. Je-li to nezbytné použijte namočený kovový kartáč.

Před opětovným použitím zkontrolujte, zda jsou všechny otvory hořáku čisté a suché. Je-li to nezbytné použijte k pročištění otvorů kovovy kartáč.

Namontujte hořák zpět na jeho místo (část MONTÁŽ GRILU).

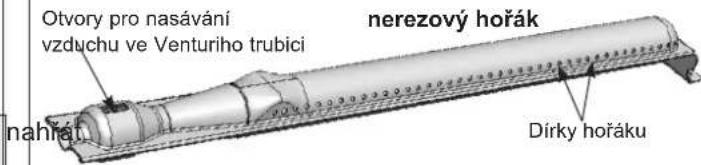

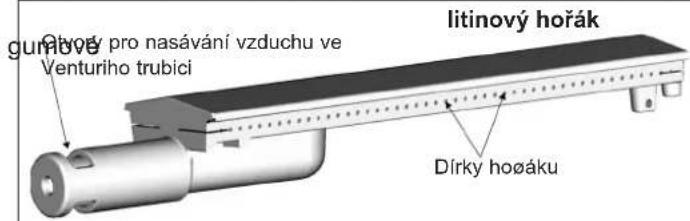

Vyčistěte ústí Venturiho trubice (viz níže uvedený obrázek) nebo případně hořák.

litinový hořák Ghový pro nasávání vzduchu ve Venturiho trubici Dírky hoáku

Otvory pro nasávání vzduchu ve Venturiho trubici nerezový hořák níhřát Dírky hořáku

časté čištění hořáku jej udržuje v dobrém stavu a snižuje nebezpečí oxidace vyvolané působením kyselin, vznikají ze zbytků potravin. Nicméně přiměřená hořáku je normální.

OVLÁDACÍ PANEL

Prutčku Čas od času omyjte tyto části grilu saponátem. Nepoužívejte abrazivní čistící prostředky.

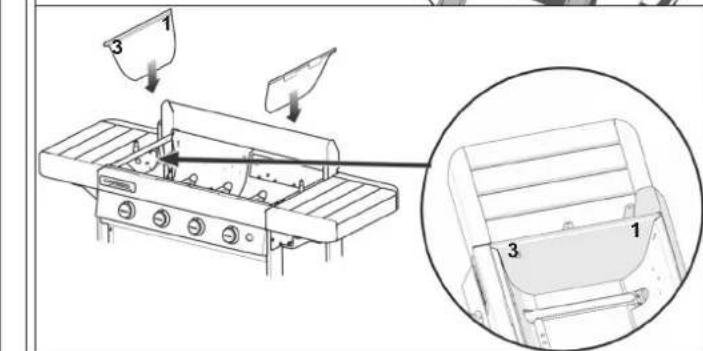

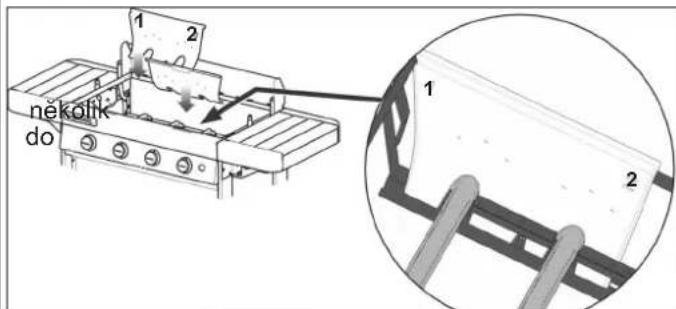

STĚNA TOPENIŠTĚ

ipékční usnadnění čištění topeniště Campínglazyvinut Campingaz InstaClean™ – koncept odnímatelného topeniště.

Díky technologii Campingaz InstaClean Ize všechný

mendíly pädoby během jedné minuty a bez použití nástrojů vádětyjmořut a umýt v myčce na nádobí. V závislosti na stupni znečištění těchto dilů může být zapotřebí je před

Po vložedímdo myčky vydrhnout kartáčem, aby se dosáhlo icímao nejúplnějšího vyčištění. Návod k vyjmutí a opětovné instalaci těchto dílů naleznete v instalačním manuálu.

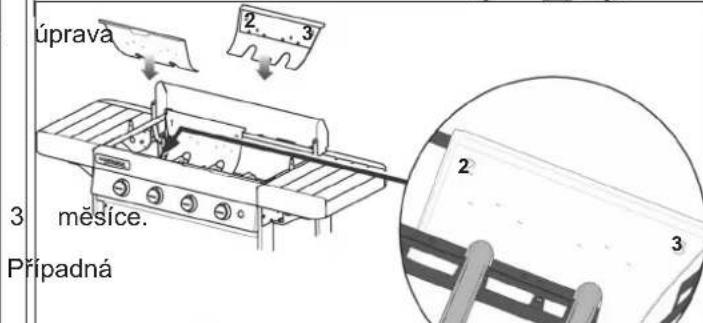

K opětovnému složení po čištění nejdříve instalujte obě

vybatěny s čiselnou značkou „1-2“, poté stěny značkou „2-3“ a nakonec obě postranní stěny „3-1“.

několík do 1 2 1 2

úprava 2. 3 3 měsíce. Případná 2 3

V závislosti na modelu může váš gril být vybaven jednou nebo dvěma sběrnými nádobami na tuk. Doporučujeme ji/je po každém použití vyčistit. Lze ji/je mýt v myčce na nádobí.

K usnadnění čistění je šířka sběrných nádob nastavena na velikost, která je umožňuje před zahájením provozu grilu zakrýt kusem běžného alobalu, koupit v obchodech s potravinami a domácími potřebami. Po použití grilu alobal vždy vyhodte.

Na dno sběrné nádoby na tuk lze též množství písku, které bude absorbovat tuk při pečení. Po každém pečení písek vyhodťe.

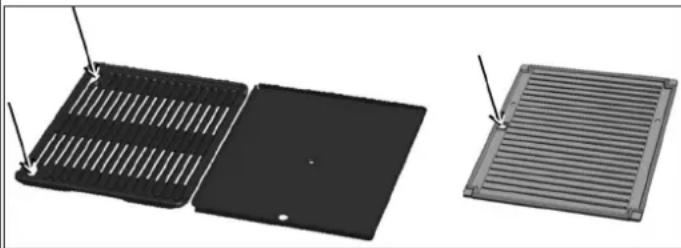

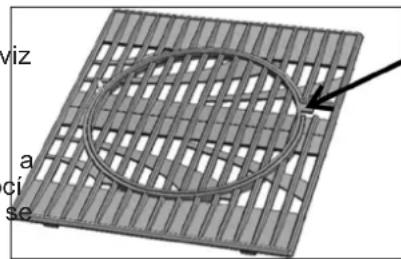

GRILOVACÍ TÁL A ROŠT

Grilovací tál a rošt jsou smaltované.

Před započetím jakéhokoli čištění je nejdříve zchladit. Na čištění grilu použijte čistící sprej Campingaz® (Campingaz® BBQ Cleaner Spray) a kartáče.

Grilovací tál a rošt můžete mýt v myčce. Před umístěním do myčky je často zapotřebí je vydrhnout houbou nebo kartáčem, aby se odstranily zbytky, které se přilepily na povrchy dílů topeniště.

Vyjmutí grilovacího tálu a roštu se provádí prstů do přítomných otvorů, nadzdvihnutím a převzetím do druhé ruky.

Litinový rošt, tvořený 2 díly (viz odstavec r) níže), se demontuje ve dvou krocích. Nejprve se vyjme střední díl a následně, s pomocí přítomného očka, se vyjme obvodový díl.

viz a ci se

DŘEVO (závislé na modelu)

Dřevěné díly grilu jsou z důvodu ochrany a přirozeného vzhledu pokryté ochranným olejem. Nicméně se jedná o živý materiál, který je citlivý na slunečním paprskům, vlhkosti a teplotním změnám.

Pro zachování nového vzhiedu Vašeho grilu doporučujeme, abyste ho pokryli ochranným pot Campingaz, který se prodává jako doplňkové příslušenství.

Důležitá poznámka: dříve než na gril položíte ochranný potah vyčkejte, dokud zcela nevychladne.

Na začátku každé sezóny na tyto dřevěné díly aplikujte hadříkem nebo kartáčem vrstvu Iněného nebo teakového oleje, čímž získají lesklý vzhled a zachová ochrana.

q) SKLADOVÁNÍ

Po použití zavřete ventil na lahvi. Pokud s gril ve vnitřním prostoru, demontujte lahev a ji venku. Pokud skladujete gril venku, doporučujeme používat ochranný obal. Není-li gril používán delší dobu doporučujeme jej skladovat na suchém, krytém místě (např. v garáži).

Prostředí podporující korozi: Při používání výrobku poblíž moře je mu nutno věnovat zvýšenou péči, nesmí se skladovat venku bez ochrany a musí být uložen v suchém prostředí

r) DOPLNKY

V závislosti na modelu může váš gril být vybaven roštem z řady Culinary modular Campingaz®. na tuk

Litinový rošt Culinary ktený moduláje tvořen 2 díly:

istit - stredovým dílem. volňovaný

Střed je odnímatelný a lze ho vyměnit některým příslušenství, samostatně prodávaných společností Campingaz®, například:

nechte kamenem na pečení pizzy

- pánví wok - pečící miskou

Koncept Culinary Modular Campingaz ^® tedy umožňuje transformovat váš gril na skutečnou kompletní outdoorovou kuchyni a použít specifické pomůcky v závislosti na typu připrayovaného jídla.

zaporutím váš model není vybaven grily z řady Modular Campingaz®, můžete si je koupit také samostatně.

Culi

ADG doporučuje při používání výrobků Campingaz® systématicky používat též doplňky a náhradní díly této značky. ADG odmítá jakoukoliv zodpovědnost v případě škody nebo závady vzniklé používáním doplňků nebo/a náhradních dílů odlišných značek.

s) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Nezapomínejte na ochranu životního prostředí! Váš přístroj se skládá z materiálu, který může být znovu použit nebo recyklován. Proto jej při odstranění zaneste n místo a obal vyhazujte do tříděného odpadu.

t) DOPORUČENÍ K BATERIÍM

Tento symbol na bateriích znamená, že na jejich životnosti se musí baterie vyjmout z jednotky a recyklovat nebo řádně zlikvidovat. Baterie se nesmí vyhazovat do běžného komunálního odpadu, usí se dopravit na sběrné místo (na skládku). Pokyny poskytnou místní úřady. Nikdy je nevyhazujte ván hespalujte je: přítomnost určitých látek (Hg, Pb, n, Ni) v použitých bateriích může ohrožovat životní výpl lidské zdraví.

Vám

ELEKTRICKY A ELEKTRONICKY ODPAD

Tento symbol znamená, že elektrický systém přístroje patří do tříděného odpadu. Elektrický systém je nutné po ukončení životnosti zlikvidovat. Elektrický systém by neměl být vyhozen současně s netříděným komunálním odpadem. Oddělený

se sběř, opadů zajistí opětovné použití, recyklaci a jiné formy využití recyklovatelných materiálů obsažených v odpadu. Elektrický systém zařízení odevzdejte do sběrného dvora. Pokyny vám poskytnou místní úřady. Nikdy ji nevyhazujte do přírody a nespalujte ji: přítomnost nebezpečných látek v elektrických a elektronických zařízeních může zvěmí prostředí a lidské zdraví.

skladujte čujeme delší dobu místě

ZÁVADA	PŘÍČINA PŘÍČINA
Hořák nelze zapálit	- nedostatečný přívod plynu- nefunkční regulátor- hadice, ventil, tryska, Venturiho trubice nebo hořák jsou ucpány- Venturiho trubice není správně nasazena na trysce- obrat’te se na servisní středisko Campingaz
Plamen v jakémkoliv spoji	- unikající plyn ve spojení- okamžitě zavřete ventil na lahvi- dotáhněte spoje a přezkoušejte těsnost- obrat’te se na servisní středisko Campingaz
Hořák hoří “neklidně” nebo samovolně zhasíná	- zkontrolujte přívod plynu- zkontrolujte hadicové spoje- obrat’te se na servisní středisko Campingaz
Hořák nehoří kolem dokola rovnoměrně	- vadnž nebo ucpaný hořák- ucpaná tryska- obrat’te se na servisní středisko Campingaz

ZÁVADA
Nadměrně se tvoří žlutě plameny	- Očistěte ochranný plech, který se nachází nad hořákem.- Očistěte mělkou sběrnou nádobu tuku.- grilovací teplota je příliš vysoká: snižte ji
Nízká teplota	- ucpaná tryska nebo Venturiho trubice: Upravte polohu Venturiho trubice / Očistěte Venturiho trubici.- obrat’te se na servisní středisko Campingaz
Hořák lze zapálit zápalkou, ale nikoliv pomocí piezozapalování	- vadný piezokrystal, kabel nebo elektroda- zkontrolujte kontakt kabelu zapaalování- zkontrolujte stav kabelu a elektrody
Plameny kolem regulačního knoflíku	- vadný ventil- okamžitě zavřete ventil na lahvi- obrat’te se na servisní středisko Campingaz
Plameny kolem ovládacího panelu	- okamžitě zavřete přívod plynu na lahvi- obrat’te se na servisní středisko Campingaz

• dôkladne nasadte ohybnú trubicu na závit bomby.
• odstráňte objímky za prvými 2 vrubmi na stlačte ich až po prasknutie upínacej hlavice.

od

• použite kl'uč na utiahnutie závitu na bombe.
• nepriepustnost' skontrolujte podl'a pokynov v odseku f)

Skontrolujte, či ohybná trubica nie je pokrútená napátá.

Skontrolujte, či ohybná trubica nie je pokrútená napátá.

stačte na krátko tlačidlo zapal'ovača ( ) kým necvakne.

- Stlačte a otočte regulačný gombík proti hodinových ručičiek a uvedte ho do polohy výkon (⚡️).

(v závislosti od modelu)

Odstráňte kryt otvoru na držanie batérií posunutím smerom nahor.

Vložte batérie a zároveň skontrolujte ich uvedenú polaritu a potom vrát'te kryt naspät'.

Nikdy nerobte zásahy do zariadenia: Akákol'vek modifikácia bařečiženbyt' nebezpečná.

Pred čistením počkajte, kým zariadenie nevychladne.

horáka obr. Vývody

náterov

Dôležité : pred použitím ochranného obalu počkajte, až kým gril úplne vychladne.

- Po každom použití zavrite ventil na plynovej fl'aši.
