4 Series Classic LS Plus - Churrasco CAMPINGAZ - Manual de utilização gratuito

Características técnicas	Churrasqueira a gás com 4 queimadores, superfície de cozedura de 3 300 cm², potência total de 12 kW.
Dimensões	Dimensões totais: 145 x 60 x 115 cm, peso: 45 kg.
Materiais	Estrutura em aço pintado, grelhas em ferro fundido esmaltado.
Utilização	Ideal para cozinhar carnes, legumes e peixes, com ignição piezo.
Manutenção	Limpeza das grelhas após cada utilização, verificação regular das mangueiras de gás.
Segurança	Equipado com dispositivos de segurança para evitar fugas de gás, usar apenas ao ar livre.
Acessórios incluídos	Plancha, tampa, termómetro integrado.
Garantia	Garantia de 2 anos nas peças.
Informações adicionais	Compatível com botijas de gás de 13 kg, requer manutenção regular para desempenho ótimo.

Perguntas frequentes - 4 Series Classic LS Plus CAMPINGAZ

Como acender a churrasqueira CAMPINGAZ 4 Series Classic LS Plus?

Para acender a churrasqueira, abra a tampa, abra a válvula de gás e depois pressione o botão de ignição. Certifique-se de que o gás chegou e que as grelhas estão limpas.

Qual é a potência dos queimadores?

O CAMPINGAZ 4 Series Classic LS Plus está equipado com 4 queimadores em aço inoxidável que oferecem uma potência total de 12 kW.

Como limpar a churrasqueira após o uso?

Deixe a churrasqueira arrefecer, depois retire as grelhas e as placas de cozedura. Limpe-as com uma escova de aço e água com sabão. Seque o interior com um pano húmido.

É possível cozinhar com acessórios de ferro fundido?

Sim, o CAMPINGAZ 4 Series Classic LS Plus é compatível com acessórios de ferro fundido que podem ser usados para melhorar a cozedura de vários alimentos.

Como verificar se a botija de gás está vazia?

Para verificar o nível de gás, pode usar uma balança para botijas ou verter água quente sobre a botija e tocar a superfície para sentir onde ela fica fria, indicando o nível de gás.

Onde encontrar peças sobressalentes para a churrasqueira?

As peças sobressalentes para o CAMPINGAZ 4 Series Classic LS Plus podem ser encontradas no site oficial da Campingaz ou em revendedores autorizados.

A churrasqueira vem com garantia?

Sim, o CAMPINGAZ 4 Series Classic LS Plus geralmente vem com uma garantia de 2 anos, mas por favor verifique as condições específicas no site da Campingaz.

Como guardar a churrasqueira no inverno?

Para guardar a churrasqueira no inverno, limpe-a cuidadosamente, desmonte os acessórios removíveis e guarde-a num local seco. Use uma capa protetora para a proteger da humidade.

Qual é a capacidade da churrasqueira?

O CAMPINGAZ 4 Series Classic LS Plus pode cozinhar para cerca de 10 a 12 pessoas, ideal para refeições em família ou churrascos com amigos.

Posso usar a churrasqueira dentro de casa?

Não, o CAMPINGAZ 4 Series Classic LS Plus é concebido apenas para uso ao ar livre. Nunca o use dentro de casa devido ao risco de intoxicação por monóxido de carbono.

MANUAL DE UTILIZADOR 4 Series Classic LS Plus CAMPINGAZ

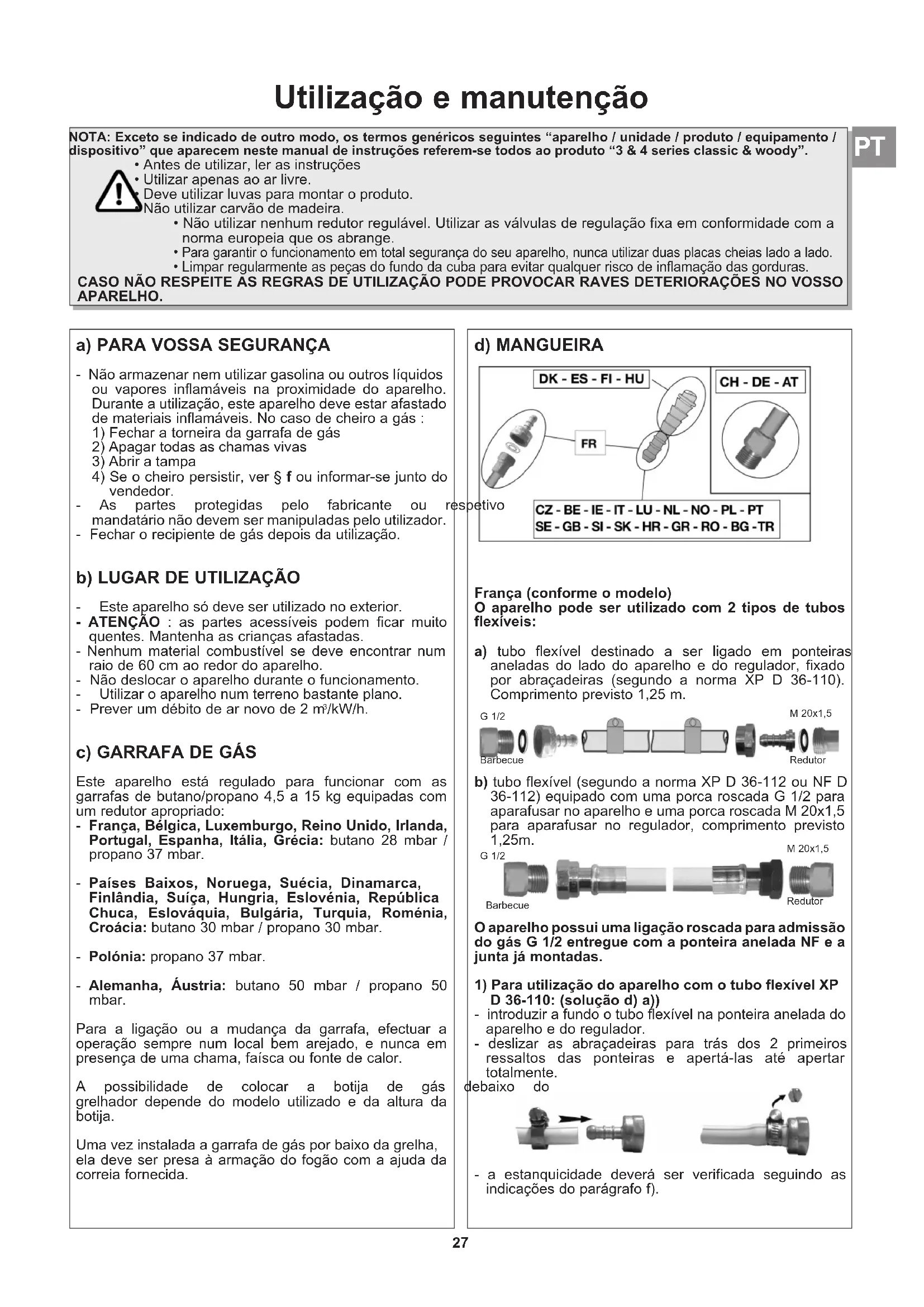

Utilização e manutenção

NOTA: Exceto se indicado de outro modo, os termos genéricos seguintes “aparelho / unidade / produto / equipamento / dispositivo” que aparecem neste manual de instruções referem-se todos ao produto “3 & 4 series classic & woody”.

- Antes de utilizar, ler as instruções

Utilizar apenas ao ar livre.

Deve utilizar luvas para montar o produto.

Não utilizar carvão de madeira.

• Não utilizar nenhum redutor regulável. Utilizar as válvulas de regulação fixa em conformidade com a norma europeia que os abrange.
• Para garantir o funcionamento em total segurança do seu aparelho, nunca utilizar duas placas cheias lado a lado.
• Limpar regularmente as peças do fundo da cuba para evitar qualquer risco de inflamação das gorduras.

CASO NÃO RESPEITE AS REGRAS DE UTILIZAÇÃO PODÉ PROVOCAR RAVES DETERIORAÇÕES NO VOSSO APARELHO.

a) PARA VOSSA SEGURANÇA

- Não armazenar nem utilizar gasolina ou outros líquidos ou vapores inflamáveis na proximidade do aparelho. Durante a utilização, este aparelho deve estar afastado de materiais inflamáveis. No caso de cheiro a gás :

1) Fechar a torneira da garrafa de gás
2) Apagar todas as chamas vivas
3) Abrir a tampa
4) Se o cheiro persistir, ver § f ou informar-se junto do vendedor.

- As partes protegidas pelo fabricante ou mandatário não devem ser manipuladas pelo utilizador.

- Fechar o recipiente de gás depois da utilização.

b) LUGAR DE UTILIZAÇÃO

• Este aparelho só deve ser utilizado no exterior.
• ATENÇÃO : as partes acessíveis podem ficar muito quentes. Mantenha as crianças afastadas.
• Nenhum material combustível se deve encontrar num raio de 60 cm ao redor do aparelho.
• Não deslocar o aparelho durante o funcionamento.
• Utilizar o aparelho num terreno bastante plano.
• Prever um débito de ar novo de 2 m³/kW/h.

c) GARRAFA DE GÁS

Este aparelho está regulado para funcionar com as garrafas de butano/propano 4,5 a 15 kg equipadas com um redutor apropriado:

França, Bélgica, Luxemburgo, Reino Unido, Irlanda, Portugal, Espanha, Itália, Grécia: butano 28 mbar / propano 37 mbar.

- Países Baixos, Noruega, Suécia, Dinamarca, Finlândia, Suíça, Hungria, Eslovénia, República Chuca, Eslováquia, Bulgária, Turquia, Roménia, Croácia: butano 30 mbar / propano 30 mbar.

- Polónia: propano 37 mbar.

- Alemanha, Áustria: butano 50 mbar / propano 50 mbar.

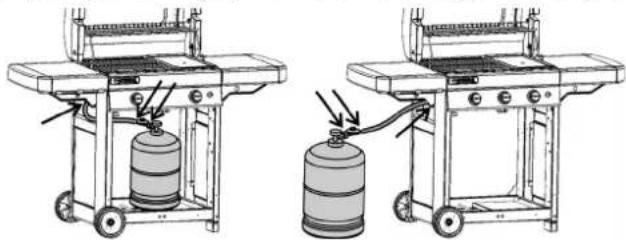

Para a ligação ou a mudança da garrafa, efectuar a operação sempre num local bem arejado, e nunca em presença de uma chama, faísca ou fonte de calor.

A possibilidade de colocar a botija de gás grelhador depende do modelo utilizado e da altura da botija.

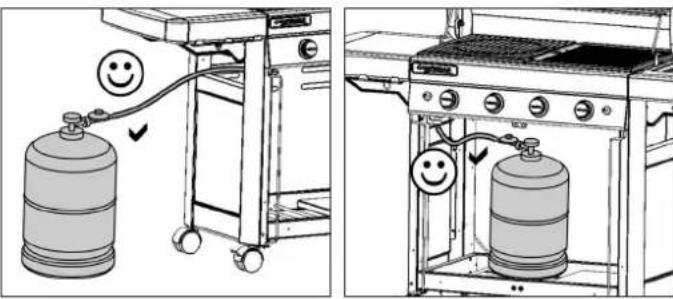

Uma vez instalada a garrafa de gás por baixo da grelha, ela deve ser presa à armação do fogão com a ajuda da correia fornecida.

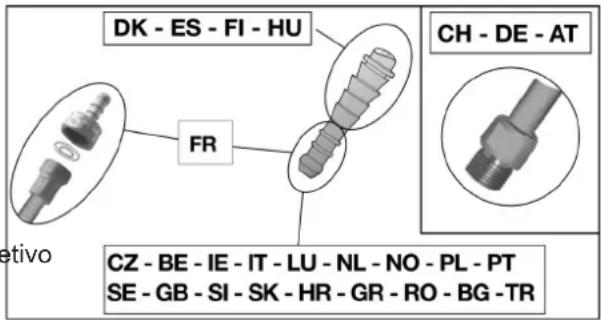

d) MANGUEIRA

DK - ES - FI - HU FR CH - DE - AT CZ - BE - IE - IT - LU - NL - NO - PL - PT SE - GB - SI - SK - HR - GR - RO - BG - TR

França (conforme o modelo)

O aparelho pode ser utilizado com 2 tipos de tubos flexíveis:

a) tubo flexível destinado a ser ligado em ponteiras aneladas do lado do aparelho e do regulador, fixado por abraçadeiras (segundo a norma XP D 36-110). Comprimento previsto 1,25 m.

G 1/2 Barbecue M 20x1,5 Redutor

b) tubo flexível (segundo a norma XP D 36-112 ou NF D 36-112) equipado com uma porca roscada G 1/2 para aparafusar no aparelho e uma porca roscada M 20x1,5 para aparafusar no regulador, comprimento previsto 1,25m.

G 1/2 M 20x1,5 Barbecue Redulor

O aparelho possui uma ligação roscada para admissão do gás G 1/2 entregue com a ponteira anelada NF e a junta já montadas.

1) Para utilização do aparelho com o tubo flexível XP D 36-110: (solução d) a))

• introduzir a fundo o tubo flexível na ponteira anelada do aparelho e do regulador.
• deslizar as abraçadeiras para trás dos 2 primeiros ressaltos das ponteiras e apertá-las até apertar totalmente.

debaixo do

- a estanquicidade deverá ser verificada seguindo as indicações do parágrafo f).

PT

2) Para utilização do aparelho com o tubo flexível XP D 36-112, porcas G 1/2 e M 20x1,5 : (solução d) b))

- desaparafusar e retirar a ponteira anelada NF para libertar a ligação de admissão G1/2.

- retirar a junta

- aparafusar a porca roscada G 1/2 do tubo de ligação de admissão do aparelho e a porca roscada M20x1,5 à ligação de saída do regulador seguindo as indicações disponibilizadas com o tubo flexível.

- utilizar uma chave para imobilizar a ligação de admissão do aparelho e apertar ou desapertar a porca roscada utilizando outra chave.

14

- utilizar uma chave para imobilizar a ligação de saída do regulador.

- a estanquicidade deverá ser verificada seguindo as indicações do parágrafo f).

Verificar que o tubo flexível apresente um aspecto normal, sem torções ou apertos, nem contacto com as paredes quentes do aparelho. Deverá ser substituído assim que atinja a data de validade gravada no tubo ou sempre que apresente danos ou fissuras.

Bélgica, Luxemburgo, Países Baixos, Reino Unido, Irlanda, Polónia, Portugal, Espanha, Itália, Noruega, Suécia, Dinamarca, Finlândia, Croácia, Hungria, Eslovénia, República Chuca, Éslováquia, Grécia, Bulgária, Turquia, Roménia:

O aparelho está equipado com um terminal anelado. Deve ser utilizado com um tubo de borracha de qualidade apropriada para uso com gás butano e propano.

O seu comprimento não deverá exceder os 1,20 metros. Deve ser substituído caso esteja danificado, apresente fissuras ou quando a legislação nacional assim o exija ou conforme a validade.

Não puxar pelo tubo nem torcê-lo. Mantê-lo afastado de partes ou de componentes do aparelho que possam aquecer. Verificar que o tubo flexível um aspecto normal, sem torções ou apertos.

Suíça, Alemanha, Áustria:

O aparelho deve ser utilizado com um tubo de borracha de qualidade adaptado para uso com gás butano e propano. O seu comprimento não deverá exceder os 1,50 metros.

Deve ser substituído caso esteja danificado, apresente fissuras ou quando a legislação nacional assim o exija ou conforme a validade.

Não puxar pelo tubo nem torcê-lo. Mantê-lo afastado de partes ou de componentes do aparelho que possam aquecer.

Verificar que o tubo flexível um aspecto normal, sem torções ou apertos.

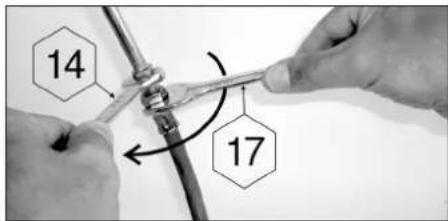

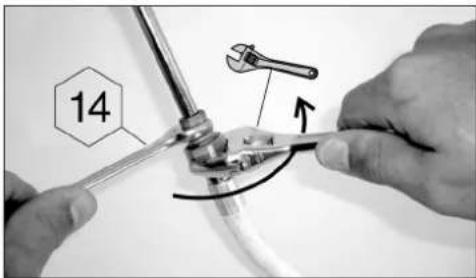

Ligação do tubo de borracha : para ligar o tubo ao terminal do aparelho apertar a porca do tubo firmemente mas sem força excessiva com duas chaves apropriadas :

- chave de 14 para fixar o terminal

- chave de 17 para enroscar a porca do tubo

14 17

e) TAMPA

Manipular a tampa com precaução, nomeadamente durante o funcionamento. Não se deve debruçar por cima da cuba.

1) Efectuar a operação no exterior, afastando todos os materiais inflamáveis. Não fumar.
2) Se certificar-se que as alavancas de regulação estão em posição "OFF" (O).
3) Encaixar ao máximo as extremidades do tubo flexível sobre a tomada do redutor e do aparelho. A aplicação de água de sabão sobre as tomadas facilita o encaixe.
4) Roscar o redutor sobre a garrafa de gás.
5) Não procure identificar fugas com uma chama, utilize um líquido detector de fugas de gás.
6) Pôr o líquido sobre as ligações entre garrafa/redutor/tubo/aparelho. As alavancas de regulação devem ficar em posição "OFF" (O). Abrir a torneira da garrafa de gás.

7) Se se formarem bolhas, isso significa que há fugas de gás.
8) Para suprimir a fuga, apertar as porcas ou encaixar com precisão o tubo sobre a tomada respectiva. Se houver uma peça defeituosa, efectuar a substituição. O aparelho não deve ser posto em funcionamento antes da fuga ter sido suprimida.
9) Fechar a torneira da garrafa de gás.

IMPORTANTE:

Nunca utilize uma chama para detectar uma fuga de gás. É necessário efectuar pelo menos uma vez por ano o controle e a busca de fugas que devem ser efectuadas igualmente quando de mudança da garrafa de gás.

g) ANTES DE PÔR EM FUNCIONAMENTO

Não pôr o aparelho em funcionamento sem ter lido atentamente e compreendido todas as instruções.

- Assegure-se também :

- que não há fugas

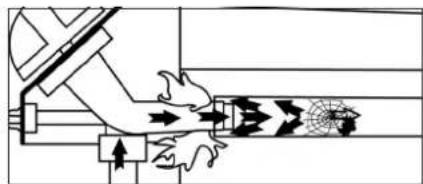

- que os tubos Venturi não estão obstruídos

- que o tubo não está em contacto com peças que possam aquecer.

• que as aberturas de ventilação do compartimento do recipiente de gás não estejam obstruídas.
• que o(s) filtro(s) de gordura está (estão) correctamente inserido(s) nos respectivos compartimentos e correctamente posicionado(s) no devido lugar.
• que as 6 peças removíveis do depósito são novamente colocadas no devido lugar (consulte o parágrafo p) Limpeza e manutenção)

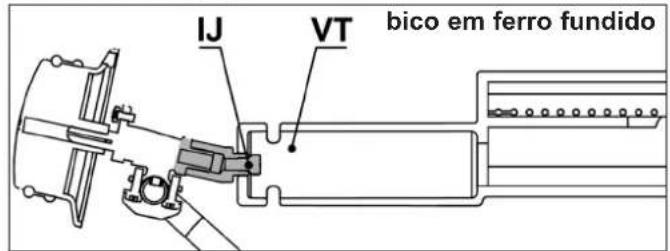

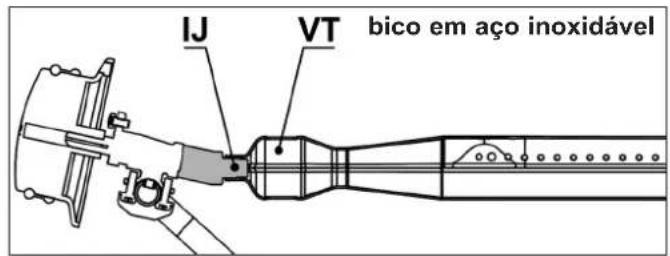

Verificar se os tubos Venturi (VT) cobrem os injectores (IJ).

IJ VT bico em aço inoxidável

IJ VT bico em ferro fundido

• Abra a tampa de cozedura.
• Se certificar-se que as alavancas de regulação estão em posição "OFF" (O).
• Pressione e rode a alavanca de ajuste no sentido contrário ao dos ponteiros do relógio e coloque numa posição de fluxo máximo (4).

- Se a sua churrasqueira estiver equipada com um acendedor piezoeléctrico:

Pressione imediatamente o botão do acendedor (✗) até fazer “clique”. Se o acendimento não se efectuar ao primeiro disparo, carregar 3 ou 4 vezes se for necessário. Repetir esta operação até que o queimador acenda.

- Se a sua churrasqueira estiver equipada com um acendedor de faísca electrónico:

Pressione imediatamente o interruptor ( ). Ocorre uma série de faíscas. Continue a pressionar durante alguns segundos até o bico acender.

- Se o queimador não se acender, colocar de novo o botão de regulação na posição "OFF" (O). Esperar 5 minutos antes de recomeçar a operação.

Uma vez aceso, tem 2 possibilidades para outro queimador:

• A 1ª possibilidade consiste em repetir a operação de acendimento acima descrita;
• A 2ª possibilidade consiste em acender o queimador à direita ou à esquerda do 1º queimador aceso, depois um após o outro os queimadores seguintes rodando o botão de regulação para posição totalmente aberta

Se a ignição piezoeléctrica ou a ignição electrónica não funcionar, utilize a ignição manual (parágrafo seguinte).

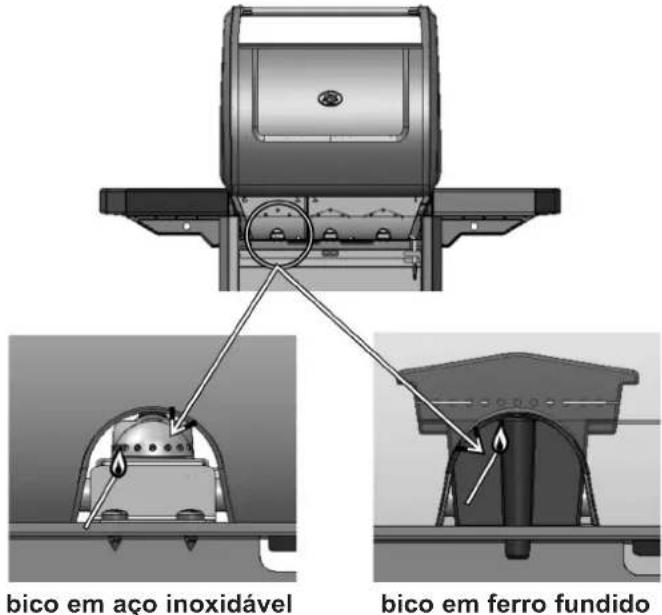

i) ACENDIMENTO MANUAL DO GRELHADOR

• Abra a tampa de cozedura.
• Se certificar-se que as alavancas de regulação estão em posição "OFF" (O).
• Acenda o fósforo e direccione-o a partir posterior da churrasqueira em direcção ao bico.
• Abra a tampa de cozedura.
• Se certificar-se que as alavancas de regulação estão em posição "OFF" (O).
• Acenda o fósforo e direccione-o a partir posterior da churrasqueira em direcção ao bico.

bico em aço inoxidável bico em ferro fundido

- Remir e rodar o botão de regulação para a esquerda e colocá-lo na posição totalmente aberta (4).

j) DESLIGAR/APAGAR O GRELHADOR

Colocar de novo os botões de regulação na posição "OFF" (O), e depois fechar a torneira da garrafa.

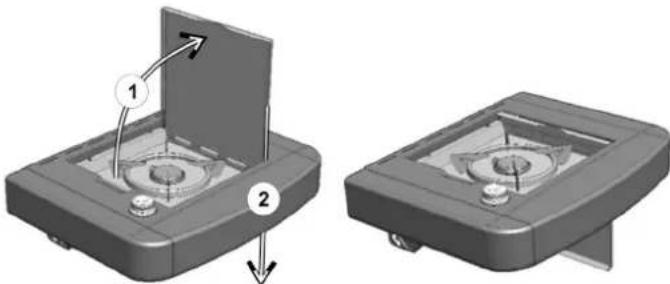

k) ACENDIMENTO DO AQUECEDOR (dependendo do modelo)

O aquecedor pode funcionar sozinho ou ao mesmo tempo que a grelha.

Antes de acender o fogareiro de campismo, certifique-se de que a tampa está aberta e em seguida afastada.

- Verificar se o circuito de gás está suficientemente ao resultado, da garrafa até o aquecedor (ver § F). Verificar o estado do tubo que liga a grelha ao aquecedor. Ao trocá-lo, solicitar o Serviço Após Venda, caso ele apresenta rachaduras.

- Abra a válvula do fogareiro de campismo (direcção +).

- Se a sua churrasqueira estiver equipada com um acendedor piezoeléctrico:

Pressione o botão de ignição localizado do lado direito do painel de controlo e identificado no pictograma ( ) até fazer “clique”. Pressione 3 ou 4 vezes, se necessário.

- Se a sua churrasqueira estiver equipada com um acendedor de faísca electrónico:

Pressione imediatamente o interruptor (⚡). Ocorre uma série de faíscas. Continue a pressionar durante alguns segundos até o bico acender.

Caso não acenda, colocar um fósforo perto do queimador

Regular a chama à dimensão do recipiente utilizado abrindo mais ou menos a torneira. Não utilizar recipientes cujos diâmetros sejam inferiores à 12 cm ou superiores à 24 cm.

I) EXTINÇÃO DO AQUECEDOR

(dependendo do modelo)

Fechar a torneira do aquecedor (sentido -) e a torneira da garrafa se a grelha não estiver funcionando.

M) LIGAR A CONSOLA (dependendo do modelo)

O sistema de ligação da consola é alimentado por 4 pilhas tipo AA (LR06) fornecidas com a churrasqueira. A caixa de suporte das pilhas está localizada no suporte esquerdo frontal, por trás da porta esquerda. Remova a tampa da caixa de suporte das pilhas ao deslizá-la para cima. Insira as pilhas respeitando as polaridades indicadas e, em seguida, volte a colocar a tampa.

Para ligar ou desligar, pressione o botão para parar-iniciar localizado no lado esquerdo da consola e identificado por este pictograma.

• Efectuar sempre a operação num local arejado e nunca em presença de chamas, faíscas ou fonte de calor.
• Colocar os botões de regulação na posição "OFF" (O) e depois fechar a torneira da garrafa.
• Desenroscar o redutor, verificar a presença e o estado da junta de estanquecidade.
• Colocar a garrafa cheia no lugar, roscar de novo o redutor tendo o cuidado de manter o mangueira flexível livre de constrangimentos.

o) UTILIZAÇÃO

É recomendado a utilização de luvas de protecção quando da manipulação de elementos muito quentes.

Aquando da primeira utilização, aquecer o ba (fechar a tampa) com os queimadores na posição de abertura máxima (4%), durante cerca de 30 minutos, para fazer desaparecer os cheiros de tinta das peças novas.

Durante o funcionamento normal, pré-aqueça a churrasqueira durante alguns minutos até alcançar uma boa temperatura de cozedura.

A velocidade de cozedura pode ser controlada em função da posição dos botões de regulação: entre a posição abertura total (↓) e a posição média (↓).

Para reduzir a aderência dos alimentos contra a grelhas, untar as grelhas com óleo de cozinhar, antes de colocar os alimentos sobre a mesma.

Para reduzir as chamas ocasionadas pelas gorduras na altura de grelhar, retirar o excesso de gordura das carnes antes do cozinhado. Para cozinhar carnes gordurosas enquanto evita chamas altas, deve, geralmente, cozinhar a uma temperatura reduzida, desligando um ou mais bicos durante alguns minutos, se necessário.

Limpar o barbecue após o grelhado para

acumulação de gordura e assim diminuir o risco de inflamação.

Dependendo dos modelos, a sua churrasqueira poderá estar equipada com uma chapa de cozedura em ferro fundido. Esta chapa tem uma face de cozedura dupla: uma face estriada que permite alourar as carnes e uma face lisa para cozinhar peixe, marisco, vegetais, etc.

Importante: Caso durante o funcionamento do aparelho um ou mais queimadores se apaguem, colocar imediatamente os botões de regulação na posição "OFF" (O). Aguardar 5 minutos para permitir a saída do gás não queimado Repetir a operação de acendimento apenas após este período.

p) LIMPEZA E MANUTENÇÃO

Nunca modificar o aparelho : qualquer modificação pode revelar-se ser perigosa.

Esperar que o aparelho tenha arrefecido antes de efectuar qualquer operação de limpeza. Fechar a garrafa de gás.

QUEIMADOR DA GRELHA: a cada 3 meses, o queimador deve ser limpo e controlado. Tirar o queimador completo, controlar por baixo os tubos venturi para ver se existem teias de aranha etc. Esse procedimento também é necessário se a grelha não tiver sido utilizada durante mais de um mês. Sujeiras ou teias de aranha podem produzir uma diminuição do calor ou uma inflamação perigosa do gás fora do queimador. Limpar a parte superior do queimador assim como o fundo da cuba com uma esponja húmida (água adicionada de detergente para a louça).

Se necessário utilizar uma escova de aço molhada. Verificar se os orifícios de saída do queimador não estão obstruídos e deixar secar antes de utilizar de novo. Caso seja necessário utilizar uma escova metálica para destapar os orifícios de saída do queimador. Substituir o queimador corretamente na cuba.

Limpar os orifícios do tubo venturi (ver a figura que se segue) ou o queimador se for esse o caso.

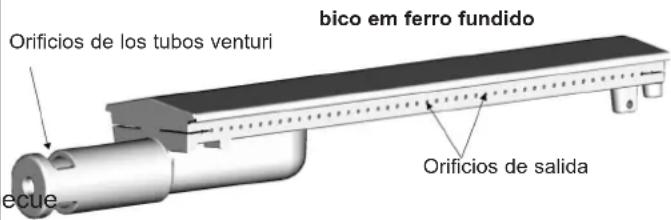

bico em ferro fundido Orificios de los tubos venturi Orificios de salida ecue

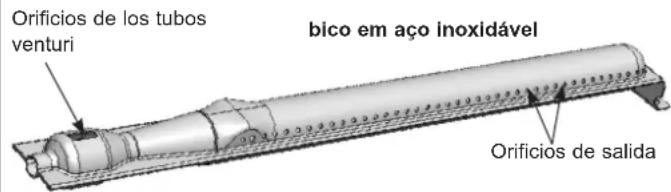

Orificios de los tubos venturi bico em aço inoxidável Orificios de salida

N.B. : A limpeza frequente do queimador permite mantê-lo em bom estado por várias utilizações e evita a oxidação prematura, provocada principalmente por causa dos resíduos ácidos dos grelhados. A oxidação do queimador é, porém, um fenômeno normal com o passar do tempo e um queimador oxidado que funcione normalmente não deve ser substituído. A substituição do é necessária se o funcionamento do mesmo não estiver correto : queimador furado ...

evitar a

Painel de comando

Limpar igualmente estes elementos periodicamente, com uma esponja com detergente para a louça. Não utilize produtos abrasivos.

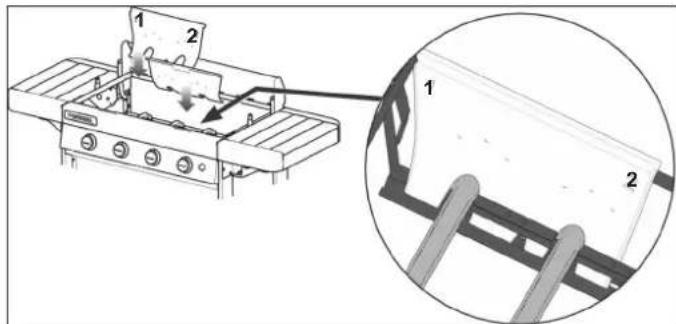

Parede da fornalha

Para facilitar a limpeza da parede da fornalha, a Campingaz® inventou o Campingaz InstaClean conceito de fornalha removível. Graças ao Campingaz InstaClean™, todas as peças do depósito são removíveis sem utilizar uma ferramenta e em menos de um minuto e podem ser lavadas numa máquina de lavar louça. Dependendo do grau de sujidade destas peças, poderá ser necessário escovar as peças antes de as colocar na máquina de lavar louça para uma limpeza mais profunda.

Para a montagem e remoção destas peças, consulte o manual de montagem.

Para voltar a montar após a limpeza, coloque primeiro as 2 paredes numeradas "1-2" e, em seguida, as paredes numeradas "2-3" e, por fim, as 2 paredes laterais numeradas "3-1".

Tabuleiro de recolha de gordura

Dependendo do modelo, a sua churrasqueira está equipada com um ou dois tabuleiros de recolha de gordura. É recomendável limpá-lo(s) após c utilização. Pode(m) ser lavado(s) na máquina de lavar louça.

Para facilitar a limpeza, a largura dos tabuleiros de recolha de gordura é dimensionada para permitir a sua cobertura com um pedaço de folha de alumínio, que pode ser comprada nas lojas, antes de colocar a churrasqueira em funcionamento. Depois de utilizar a churrasqueira, elimine a folha de alumínio.

É igualmente possível colocar um pouco de areia no fundo do tabuleiro de recolha de gordura, que irá absorver a gordura de cozedura. Elimine a areia cada período de cozedura.

Chapa de cozedura e grelha

A sua chapa de cozedura e grelha são esmaltadas.

Aguarde que arrefecam antes de qualquer de limpeza. Utilize um produto de limpeza para churrasqueiras Campingaz® e escovas para churrasqueiras.

Poderá limpar a sua chapa de cozedura e grelha na máquina de lavar louça. Antes de as colocar na máquina de lavar louça, é frequentemente necessário esfregar com uma esponja ou escova metálica para remover os resíduos que se agarram na superfície de cozedura.

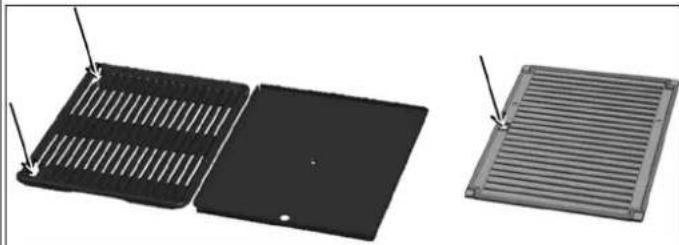

Para remover a chapa de cozedura e a grelha de metal, bem como a chapa de ferro fundido, deslize o seu dedo pelos orifícios indicados, levante e segure com a outra mão.

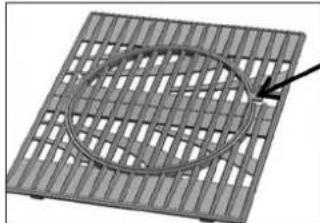

Para remover a grelha de ferro fundido composta por 2 peças (consulte o parágrafo r) abaixo), remova em primeiro lugar a porção central com a ajuda da patilha indicada e, em seguida, remova o contorno.

De forma à manter a sua aparência natural enquanto a protege, a madeira das churrasqueiras é coberta com óleo de protecção. No entanto, é um material vivo se mantém sensível à exposição aos raios solares, à humidade e às variações de temperatura.

Para conservar o aspecto do grelhador, recomendamos que o cubra com uma capa de protecção Campingaz vendida como acessório.

Importante: aguardar que o grelhador esteja totalmente frio antes de colocar a capa de protecção.

No início da estação, aplique uma camada o linhaça ou óleo de teca nas peças em madeira com um trapo ou pincel para lhe dar um aspecto mais brilhante e para manter a sua protecção.

q) ARRUMAÇÃO

• Fechar a torneira da garrafa de gás depois de cada utilização
• Se arrumar o aparelho no interior, desligue a alimentação de gás
• Se o arrumar no exterior, é aconselhado a utilização de a uma capa de protecção. (Ver capítulo acessórios).

- No caso de longos períodos sem utilização, é recomendado conservar o aparelho em um lugar seco e protegido (ex : garagem).

- Ambiente favorável à corrosão: deve ter u especial com o produto se este for utilizado perto do mar; não deve ser guardado no exterior sem proteção e deve ser mantido abrigado num ambiente seco.

PT

r) ACESSÓRIOS

Dependendo do modelo, a sua churrasqueira poderá estar equipada com grelhas Modulares de culinária Campingaz ^® .

A grelha Modular de culinária Campingaposta por 2 peças:

O centro é removível e pode ser substituído por um dos acessórios vendidos separadamente pela Campj por exemplo:

• Pedra para pizzas
• Wok
• Chapa para paelha

O conceito Modular de culinária Campingaz® permitelhe, dessa forma, transformar a sua churrasqueira numa verdadeira cozinha de exterior e utilizar um suporte de cozedura específico dependendo do que está a preparar.

Se o modelo da sua churrasqueira não estiver equipado com as grelhas Modulares de culinária Campingaz ^® , poderá comprá-las separadamente.

ADG recomenda a utilização sistemática dos seus assadores ao gaz com os acessórios e peças sobresselentes da marca Campingaz®. ADG declina toda a responsabilidade em caso de mau funcionamento sobrevindo do facto de uma utilização de acessórios e/ou peças sobresselentes de marca diferente.

s) PROTECÇÃO DO MEIO-AMBIENTE

Pense na protecção do meio-ambiente! O seu aparelho contém materiais que podem ser recuperados ou reciclados. Entregue-o Ecocentro da sua zona e separe os materiais da embalagem.

Protecção do meio-ambiente

Pense na protecção do meio-ambiente! O seu aparelho contém materiais que podem ser recuperados ou reciclados. Entregue-o Ecocentro da sua zona e separe os materiais da embalagem.

r) RECOMENDAÇÕES SOBRE AS PILHAS

O símbolo que se encontra nas pilhas significa que, no final da sua vida útil, as pilhas devem ser retiradas do aparelho e recicladas ou devidamente

eliminadas. As pilhas não devem ser deitadas mas sim depositadas num pilhão (ecoponto...). Consulte as autoridades locais. Nunca abandone na natureza, não incinere: a presença de determinadas substâncias (Hg, Pb, Cd, Zn, Ni) nas pilhas usadas pode ser perigosa para o ambiente e o bem-estar das pessoas.

Este símbolo significa que o sistema eléctrico do aparelho está sujeito à recolha selectiva. No final da respectiva vida útil, o sistema eléctrico do aparelho deve ser devidamente colocado no lixo. O sistema eléctrico não deve ser colocado juntamente com os resíduos municipais não triados. A recolha destes resíduos favorecerá a reutilização, a reciclagem ou outras formas de revalorização dos materiais recicláveis contidos nos resíduos em causa. Colocar o sistema eléctrico do aparelho num centro de revalorização dos resíduos previsto para o efeito (unidade de triagem de resíduos). Consulte as autoridades locais. Nunca abandone na natureza, não incinere: a presença de determinadas substâncias perigosas pode ser prejudicial para o ambiente e ter um potencial efeito no bem-estar das pessoas.

no lixo,

Anomalias	Causas provaveis soluções
O queimador não acende	- Má chegada do gás- Redutor não funciona- Mangueira, torneira, tubo Venturi ou orifícios do queimador estão entupidos.- O tubo Venturi não cobre o injector
O queimador tem falhas ou apaga-se	- Verificar se há gás- Verificar a ligação d mangueira- Ver o S.A.V.
Chamas instáveis em sopro	- Garrafa nova que pode conter ar.- Deixar funcionar e o defeito desaparece.- Ver o S.A.V.
Grande penacho de chamas na superfície do queimador	- O porta-injector está mal posicionado no tubo Venturi. Recolocar o venturi.- O tubo Venturi est obstruído (exemplo: teias de aranha). Limpar o venturi.- Ver o S.A.V.
Chama no injector	- A garrafa está quase vazia. Substituir a garrafa e o defeito desaparece- Ver o S.A.V.

Anomalias	Causas provaveis soluções
A gordura inflama-se de um modo anormal	- limpar a tela de protecção que se encotra sobre o queimador.- - limpar o tabuleiro de recolha de gorduras. - Temperatura do grí demasiado alta: reduzir o débito
O queimador acende com um fósforo mas não acendedor “PIEZO”	- Botão, fio ou eléctrodo com defeituoso - Controlar as uniões do cabo do acendedor - Controlar o estado da cerâmica e do cabo de ligação - Ver o S.A.V.
Fuga inflamada na união	- União não estanque - Fechar imediatamente a chegada do gás - Ver o S.A.V.
Calor insuficiente	- Injector ou tubo de Ventu tapados - Ver o S.A.V.
Fuga inflamada atrás da torneira	- Torneira defeituosa - Parar o aparelho - Consultar o S.A.V.
Fuga inflamada debaixo da consola	- Parar o aparelho - Fechar a garrafa - Ver o S.A.V

PT
