| Caratteristiche tecniche | Barbecue a gas con 4 bruciatori, superficie di cottura di 3.300 cm8, potenza totale di 12 kW. |
|---|---|
| Dimensioni | Dimensioni totali: 145 x 60 x 115 cm, peso: 45 kg. |
| Materiali | Struttura in acciaio verniciato, griglie in ghisa smaltata. |
| Utilizzo | Ideale per la cottura di carni, verdure e pesce, con accensione piezo. |
| Manutenzione | Pulizia delle griglie dopo ogni utilizzo, controllo regolare dei tubi del gas. |
| Sicurezza | Dotato di dispositivi di sicurezza per evitare perdite di gas, da utilizzare solo all 27aperto. |
| Accessori inclusi | Plancha, coperchio, termometro integrato. |
| Garanzia | Garanzia di 2 anni sulle parti. |
| Informazioni aggiuntive | Compatibile con bombole di gas da 13 kg, necessita di manutenzione regolare per prestazioni ottimali. |
Domande frequenti - 4 Series Classic LS Plus CAMPINGAZ
Domande degli utenti su 4 Series Classic LS Plus CAMPINGAZ
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Barbecue in formato PDF gratuitamente! Trova il tuo manuale 4 Series Classic LS Plus - CAMPINGAZ e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 4 Series Classic LS Plus del marchio CAMPINGAZ.

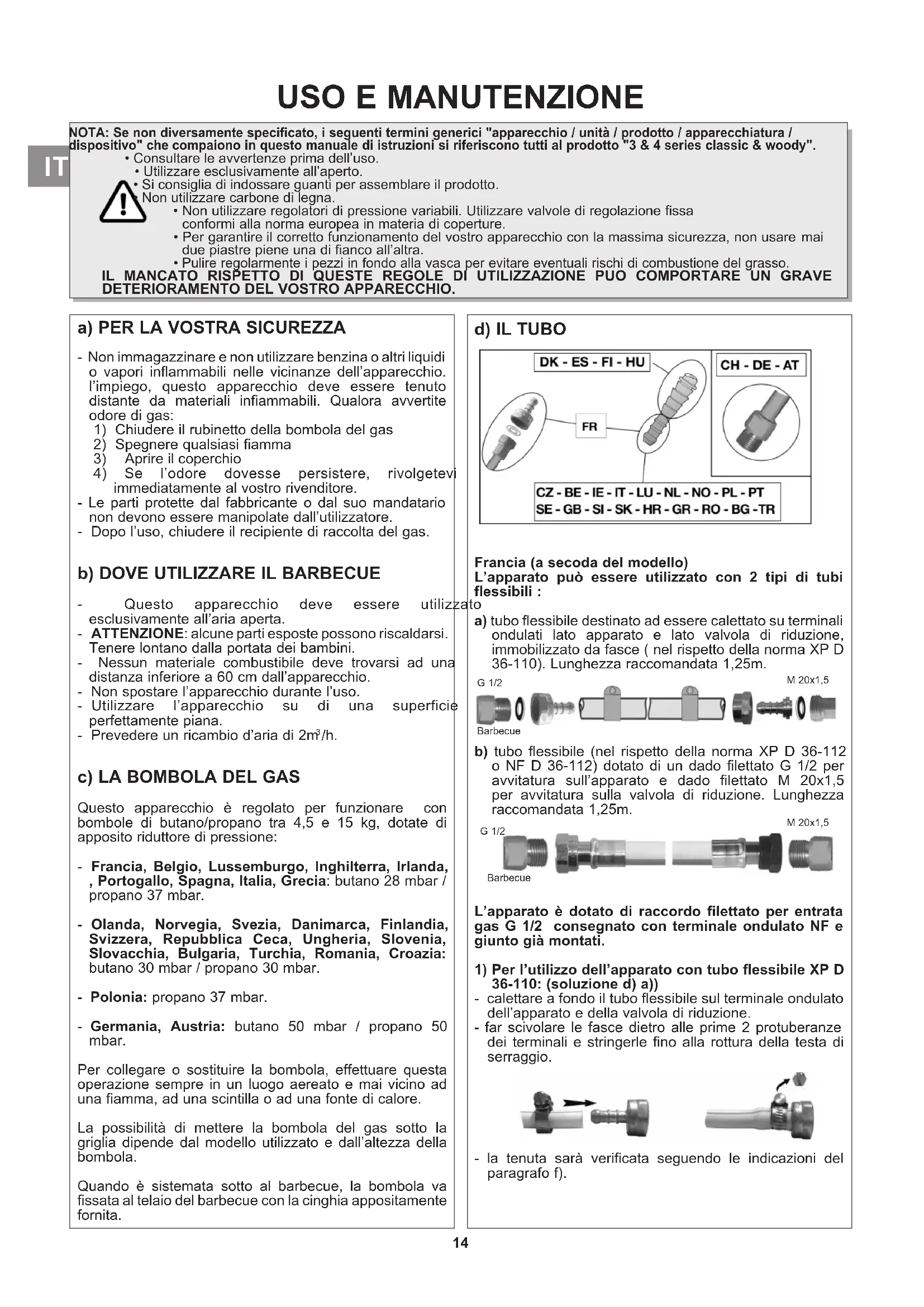

MANUALE UTENTE 4 Series Classic LS Plus CAMPINGAZ
NOTA: Se non diversamente specificato, i seguenti termini generici "apparecchio / unità / prodotto / apparecchiatura / dispositivo" che compaiono in questo manuale di istruzioni si riferiscono tutti al prodotto "3 & 4 series classic & woody".
- Consultare le avvertenze prima dell'uso.
- Utilizzare esclusivamente all'aperto.
Si consiglia di indossare quanti per assemblare il prodotto.
Non utilizzare carbone di legna.
- Non utilizzare regolatori di pressione variabili. Utilizzare valvole di regolazione fissa conformi alla norma europea in materia di coperture.
- Per garantire il corretto funzionamento del vostro apparecchio con la massima sicurezza, non usare mai due piastre piene una di fianco all'altra.
- Pulire regolarmente i pezzi in fondo alla vasca per evitare eventuali rischi di combustione del grasso.
IL MANCATO RISPETTO DI QUESTE REGOLE DI UTILIZZAZIONE PUO COMPORTARE UN GRAVE DETERIORAMENTO DEL VOSTRO APPARECCHIO.
a) PER LA VOSTRA SICUREZZA
- Non immagazzinare e non utilizzare benzina o altri liquidi o vapori inflammabili nelle vicinanze dell'apparecchio. l'impiego, questo apparecchio deve essere tenuto distante da materiali infiammabili. Qualora avvertite odore di gas:
1) Chiudere il rubinetto della bombola del gas
2) Spegnere qualsiasi fiamma
3) Aprire il coperchio
4) Se l'odore dovesse persistere, rivolgetevi immediatamente al vostro rivenditore.
- Le parti protette dal fabbricante o dal suo mandatario non devono essere manipulate dall'utilizzatore.
- Dopo l'uso, chiudere il recipiente di raccolta del gas.
b) DOVE UTILIZZARE IL BARBECUE
- Questo apparecchio deve essere utilizzato esclusivamente all'aria aperta.
- ATTENZIONE: alcune parti esposte possono riscaldarsi. Tenere lontano dalla portata dei bambini.
- Nessun materiale combustibile deve trovarsi ad una distanza inferiore a 60 cm dall'apparecchio.
- Non spostare l'apparecchio durante l'uso.
- Utilizzare l'apparecchio su di una superficie perfettamente piana.
- Prevedere un ricambio d'aria di 2m³/h.
c) LA BOMBOLA DEL GAS
Questo apparecchio è regolato per funzionare con bombole di butano/propano tra 4,5 e 15 kg, dotate di apposito riduttore di pressione:
- Francia, Belgio, Lussemburgo, Inghilterra, Irlanda, Portogallo, Spagna, Italia, Grecia: butano 28 mbar / propano 37 mbar.
- Olanda, Norvegia, Svezia, Danimarca, Finlandia, Svizzera, Repubblica Ceca, Ungheria, Slovenia, Slovacchia, Bulgaria, Turchia, Romania, Croazia: butano 30 mbar / propano 30 mbar.
- Polonia: propano 37 mbar.
- Germania, Austria: butano 50 mbar / propano 50 mbar.
Per collegare o sostituire la bombola, effettuare questa operazione sempre in un luogo aereato e mai vicino ad una fiamma, ad una scintilla o ad una fonte di calore.
La possibilità di mettere la bombola del gas sotto la griglia dipende dal modello utilizzato e dall'altezza della bombola.
Quando è sistemata sotto al barbecue, la bombola va fissata al telaio del barbecue con la cinghia appositamente fornita.
d) IL TUBO


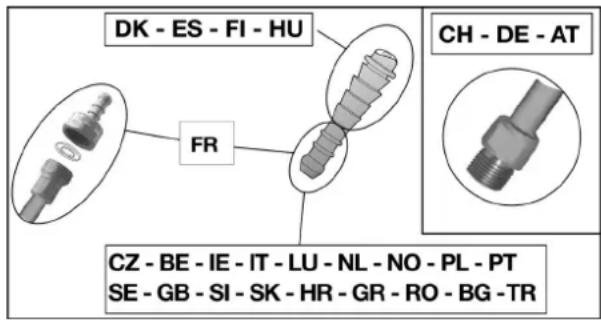

DK - ES - FI - HU FR CH - DE - AT CZ - BE - IE - IT - LU - NL - NO - PL - PT SE - GB - SI - SK - HR - GR - RO - BG - TRFrancia (a secoda del modello)
L'apparato può essere utilizzato con 2 tipi di tubi flessibili :
a) tubo flessibile destinato ad essere calettato su terminali ondulati lato apparato e lato valvola di riduzione, immobilizzato da fasce ( nel rispetto della norma XP D 36-110). Lunghezza raccomandata 1,25m.
1) Per l'utilizzo dell'apparato con tubo flessibile XP D 36-110: (soluzione d) a))
- calettare a fondo il tubo flessibile sul terminale ondulato dell'apparato e della valvola di riduzione.
- far scivolare le fasce dietro alle prime 2 protuberanze dei terminali e stringerle fino alla rottura della testa di serraggio.
- la tenuta sarà verificata seguendo le indicazioni del paragrafo f).
2) Per l'utilizzo dell'apparato con tubo flessibile XP D 36-112 o NF D 36-112, dadi G 1/2 e M 20x1,5 : (soluzione d) b))
- svitare e rimuovere il terminale ondulato NF per liberare il raccordo d'entrata G1/2.
- rimuovere il giunto
- svitare il dado filettato G 1/2 del tubo sul raccordo d'entrata dell'apparato ed il dado filettato M20x1,5 sul raccordo d'uscita della valvola di riduzione seguendo le indicazioni fornite assieme al tubo flessibile.

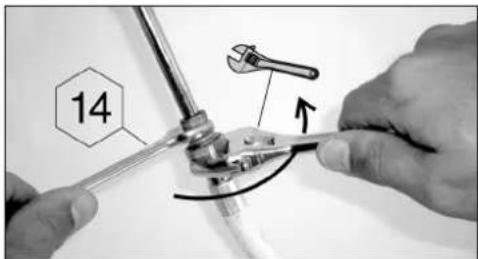

- utilizzare una chiave per immobilizzare il raccordo d'entrata dell'apparato e stringere o allentare il dado filettato con un'altra chiave.
- la tenuta sarà verificata seguendo le indicazioni del paragrafo f).

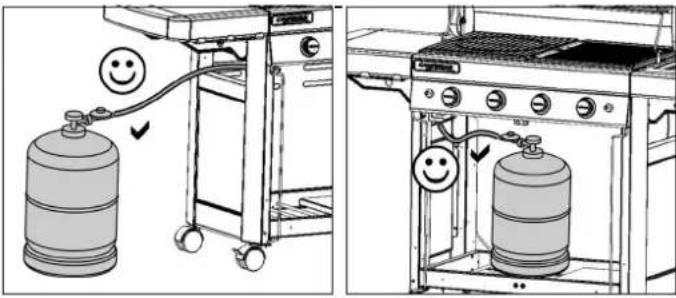

Verificare che il tubo flessibile si sviluppi normalmente, senza torsioni o trazioni, né contatto con le pareti calde dell'apparato. Esso dovrà essere sostituito al sopraggiungere della data di scadenza, o in caso di danno e presenza di screpolature.
Belgio, Lussemburgo, Inghilterra, Irlanda, Portogallo, Spagna, Italia, Croazia, Grecia, Olanda, Norvegia, Danimarca, Finlandia, Repubblica Ceca, Ungheria, Slovenia, Slovacchia, Bulgaria, Turchia, Romania, Polonia:
L'apparecchio è dotato di un'estremità anellata: deve essere utilizzato con un tubo flessibile di qualità adatta all'uso del butano e del propano. La sua lunghezza non dovrà essere superiore a 1,20 m.
Dovrà essere sostituito se è danneggiato, se presenta delle crepe, quando le condizioni nazionali lo impongono o a seconda della sua validità. Non tirare il tubo e non perforarlo. Tenerlo lontano dagli elementi che possono diventare caldi.
Verificare che il tubo flessibile si sviluppi normalmente, senza torsioni o trazioni.
Germania, Austria, Svizzera:
Questo apparecchio deve essere utilizzato con un tubo flessibile di qualità adatta all'uso del butano e del propano. La sua lunghezza non dovrà superare 1,50 m. Dovrà essere sostituito se è danneggiato, se presenta delle crepe, quando le condizioni nazionali lo impongono o a seconda della sua validità. Non tirare il tubo e non perforarlo. Tenerlo lontano dagli elementi che possono diventare caldi.
Verificare che il tubo flessibile si sviluppi normalmente, senza torsioni o trazioni.

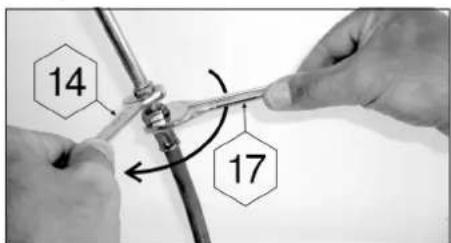

Collegamento del tubo flessibile: per collegare il tubo all'estremità dell'apparecchio, stringere forte il dado del tubo, senza esagerare, con le 2 chiavi previste:
- chiave 14 per bloccare l'estremità
- chiave 17 per avvitare il dado del tubo
Maneggiare il coperchio con precauzione, in particolare durante l'uso. Non sporgersi sul focolare.

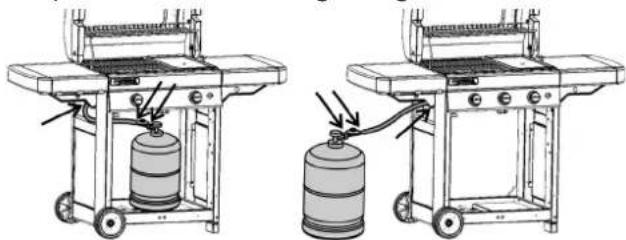

f) PROVE DI TENUTA
1) Eseguire il controllo all'aperto, allontanando tutti i materiali infiammabili. Non fumare.
2) Estrarre il cassetto: vedi punto 8 "operazioni di montaggio"
3) Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
4) Inserire a fondo le estremità del tubo sul portagomma del regolatore di pressione e del barbecue (situato dietro al pannello di comando). L'applicazione di acqua saponata sui portagomma facilita l'inserimento del tubo.
5) Avvitare il regolatore di pressione sulla bombola gas.
6) Non cercare le fughe di gas con la fiamma, utilizzare un liquido rivelatore delle fughe di gas.
7) Mettere il liquido sui raccordi della bombola / regolatore di pressione / tubo / apparecchio (le manopole di regolazione devono restare chiuse : posizione "OFF" (O). Aprire il rubinetto della bombola del gas.
8) Il formarsi di bollicine sta ad indicare che vi sono fughe di gas.
9) Per sopprimere la fuga di gas, stringete eventualmente il dado di fissaggio del regolatore di pressione alla bombola dopo esservi assicurati della presenza e del buono stato della guarnizione, oppure inserite a fondo il tubo all'estremità. Se un pezzo risultasse difettoso, farlo sostituire. L'apparecchio non deve essere rimesso in funzione fino a quando la fuga di gas non sia stata eliminata.
10) Chiudere il rubinetto della bombola del gas.
IMPORTANTE:
Non utilizzare mai dell fiamme per individuare una fuga di gas. Si consiglia di effettuare il controllo e la ricerca di fughe almeno una volta all'anno e ogni qual volta venga sostituita la bombola del gas.
g) PRIMA DELLA MESSA IN FUNZIONE
Non mettere in funzione l'apparechio senza aver letto attentamente queste istruzioni ed averle comprese a fondo.
Assicurarsi inoltre:
- che non vi siano fughe di gas
- che i tubi Venturi non siano ostruiti
- che il tubo non sia in contatto con parti che possono surriscaldarsi.
che le aperture per la ventilazione del vano contenitore del gas non siano eventualmente ostruite.
- che i vassoi di raccolta del grasso siano correttamente inseriti nei rispettivi vani e che siano correttamente posizionati, fino a fine corsa.
- che le 6 parti rimovibili del serbatoio siano rimesse al loro posto (vedere paragrafo p) Pulizia e manutenzione).

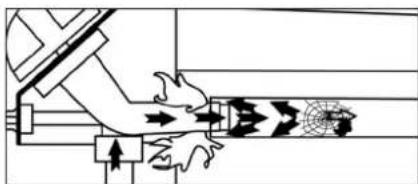

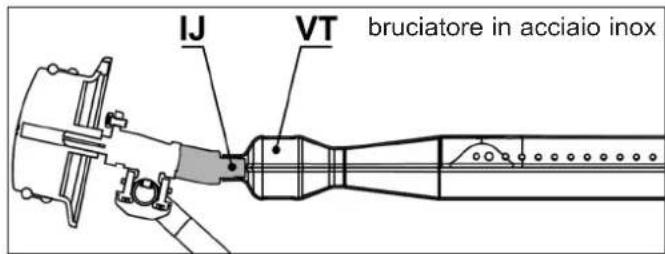

Controllare attentamente che i tubi Venturi (VT) ricoprano gli iniettori (IJ).
- Aprire il coperchio di cottura.
- Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
- Premere e ruotare la leva in senso antiorario e collocarla in posizione di flusso pieno (
Se la griglia del barbecue è dotata di un dispositivo di accensione piezoelettrico:
Premere immediatamente sul pulsante del dispositivo di accensione (4) finché si avverte un clic. Se l'accensione non avviene al primo scatto, premere 3 o 4 volte se necessario. Ripetere questa operazione fino all'accensione del bruciatore.
Se la griglia del barbecue è dotata di un dispositivo di accensione elettronico a scintilla:
Premere immediatamente l'interruttore (4). Si verifica l'emissione di scintille. Continuare a premere per alcuni secondi finché il bruciatore si accende. Se il bruciatore non si accende, rimettere la manopola di regolazione in posizione "OFF" (O). Aspettare 5 minuti prima ripetere l'operazione.
Una volta acceso il bruciatore, ci sono 2 possibilità per accendere un altro bruciatore :
- La 1 è quella di reiterare la sovraccitata operazione di accensione;
- La 2 possibilità consiste nell'accendere il bruciatore situato a destra o a sinistra del 1° bruciatore acceso e, via via, gli altri bruciatori vicini, girando il pulsante di regolazione in posizione di pieno flusso (
Se l'accensione piezoelettrica o elettronica non funziona, usare l'accensione manuale (paragrafo seguente).

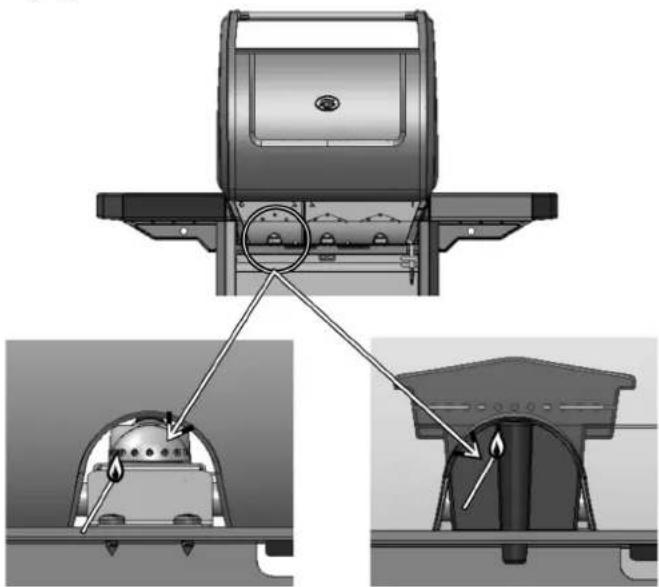

i) ACCENSIONE MANUALE DEL BARBECUE
- Aprire il coperchio di cottura.
- Assicurarsi che le manopole di regolazione siano sulla posizione "OFF" (O).
- Accendere il fiammifero, quindi portarlo dal retro della griglia del barbecue verso il bruciatore.
bruciatore in acciaio inox bruciatore in ghisa
- Premere e girare il pulsante di regolazione in senso antiorario, mettendolo in posizione di pieno flusso (4).
j) ESTINZIONE DEL BARBECUE
Riportare la manopola di regolazione in posizione "OFF" (O), poi chiudere il rubinetto della bombola del gas.

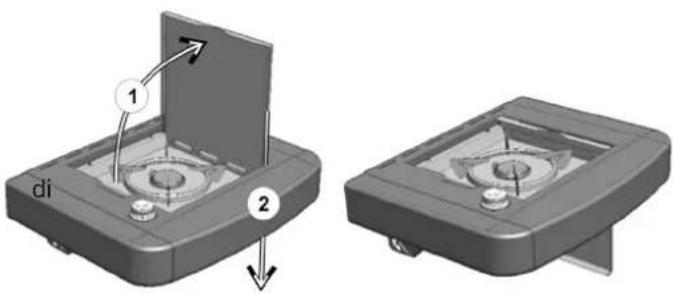

k) ACCENSIONE DEL FORNELLO
(a seconda dei modelli)
Il fornello puo' funzionare da solo o contemporaneamente al barbecue. Prima di accendere il fornello da campeggio, assicurarsi che il coperchio sia del tutto aperto e completamente ribaltato.
- Verificare la tenuta del circuito del gas dalla bombola al fornello (vedi §f).
- Verificare che il tubo di collegamento del barbecue al fornello non sia danneggiato. Se presenta screpolature, sostituirlo rivolgendosi al Servizio Assistenza Vendita.
- Aprire la valvola del fornello da campeggio (direzione +)
- Se la griglia del barbecue è dotata di un dispositivo di accensione piezoelettrico:
Premere il pulsante del dispositivo di accensione situato a destra del pannello di controllo e identificato dal simbolo (⚡) finché fa clic. Premere 3 o 4 volte se necessario.
- Se la griglia del barbecue è dotata di un dispositivo di accensione elettronico a scintilla:
Premere immediatamente l'interruttore (7). Si verifica l'emissione di scintille. Continuare a premere per alcuni secondi finché il bruciatore si accende.
- Se il fornello non si accende, avvicinare un fiammifero al bordo del bruciatore.
- Regolare la fiamma aumentando o diminuendo l'apertura del rubinetto a seconda delle dimensioni della pentola utilizzato. Non utilizzare pentole di diametro inferiore a 12 cm o superiore a 24 cm.
I) SPEGNIMENTO DEL FORNELLO
(a seconda dei modelli)
Chiudere il rubinetto del fornello (verso il - ) e il rubinetto della bombola se il barbecue non è acceso.
m) ILLUMINAZIONE DELLA CONSOLLE
(a seconda dei modelli)
Il sistema di illuminazione della consolle è da 4 batterie di tipo AA (LR06) fornite con la griglia del barbecue. La scatola portabatteria è situata sul supporto sinistro anteriore, dietro lo sportello sinistro. Rimuovere il coperchio della scatola portabatteria facendolo scorrere verso l'alto. Inserire le batterie rispettando le indicate e rimettere a posto il coperchio.
Per accendere e spegnere la luce, premere l'apposito pulsante situato a sinistra della consolle e identificato da questo simbolo.
- Operare sempre in un ambiente ben aereato e mai in presenza di fiamme, scintille o altre fonti di calore.
- Riportare la manopola di regolazione in posizione "OFF" (O), poi chiudere il rubinetto della bombola del gas.
- Svitare il regolatore di pressione, assicurarsi della presenza e del buono stato della guarnizione di tenuta.
- Mettere la bombola piena al suo posto, riavvitare il regolatore di pressione facendo attenzione a non forzare il tubo.
o) USO
All'atto del primo utilizzo, far scaldare il barbecue (chiudere il coperchio) con i ruciatori, a pieno regime (⚡), per 30 minuti circa, in modo da eliminare l'odore di vernice dei pezzi nuovi.
Durante il funzionamento normale, preriscaldare il barbecue per pochi minuti per portare le griglie a una buona temperatura di cottura.
La velocità di cottura può essere regolata in funzione della posizione dei pulsanti di regolazione: fra la posizione a pieno flusso (⚡) e quella a flusso medio (⚡).
Si raccomanda di indossare guanti da lavoro per Postaneggiare elementi particolarmente caldi.
Prima di posare gli alimenti da cuocere sul grill di cottura, ungere leggermente lo stesso con olio alimentare in modo da evitare che gli alimenti “ si attacchino “.
Togliere l'eccesso di grasso della carne prima della cottura, in modo da ridurre la combustione dei grassi. Per cuocere carni grasse senza aumentare le fiamme, generalmente occorre cuocere a velocità ridotta, anche spegnendo uno o più bruciatori per pochi minuti, se necessario. Per evitare l'accumulo di grasso e diminuire il rischio di combustione, pulire il barbecue dopo ogni cottura.
A seconda dei modelli, la griglia del barbecue può essere dotata di una piastra di cottura in ghisa. Questa piastra ha una doppia faccia di cottura: una rigata che permette la cottura ai ferri della carne e una liscia per la cottura di pesce, crostacei, verdure, ecc...
Importante :
In caso di spegnimento di uno o più bruciatori durante il funzionamento, posizionare immediatamente i pulsanti dell'apparato su "OFF" (O). Attendere 5 minuti, al di permettere l'espulsione del gas non bruciato, per poi procedere un'altra volta all'operazione di accensione, da effettuarsi a seguito di tale attesa.
p) PULIZIA E MANUTENZIONE
- Non modificare mai l'apparecchio: qualsiasi modifica può essere pericolosa.
- Attendere che l'apparecchio si sia raffreddato prima di iniziare qualsiasi operazione di pulizia.
- Chiudere la bombola del gas e svitare il regolatore di pressione.
alimentato Bruciatore del grill : ogni tre mesi, il bruciatore deve essere pulito e controllato. Togliere il bruciatore completo, controllare se nella parte inferiore dei tubi venturi vi sono delle ragnatele... - Questo procidimento è necessario anche se l'apparechio polarità non è stato utilizzato per più di un mese.
- Sporcizia o ragnatele possono produrre una diminuzione del calore o un accensione pericolosa del gas fuori dal bruciatore.
- Pulire la parte superiore del bruciatore ed il fondo della vaschetta con una spugna umida (acqua con detersivo per stoviglie). Se è il caso, utilizzare una paglietta inumidita.
- Verificare che i fori di uscita del bruciatore non si siano ostruiti e lasciare asciugare prima di riutilizzare. Se necessario, utilizzare una spazzola metallica per liberare i fori di uscita del bruciatore.
- Sistemare il bruciatore del barbecue sulla vaschetta.

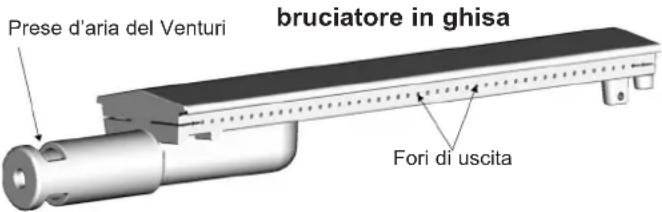

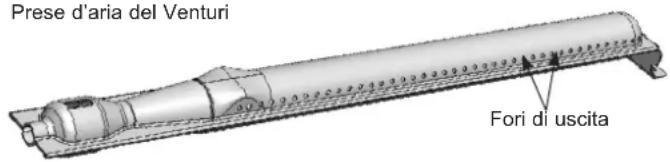

- Pulire i fori del tubo venturi (vedere figura sotto) o, se necessario, il bruciatore.
Prese d'aria del Venturi
- Pannello di comando
Pulire anche questi elementi periodicamente utilizzando una spugnà e del detersivo liquido per stoviglie. Non utilizzare prodotti abrasivi.

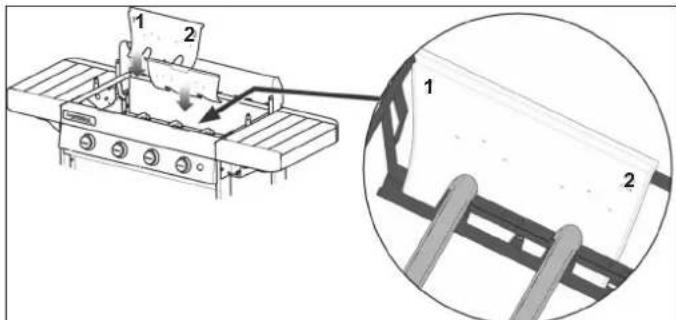

- Parete della caldaia
Per facilitare la pulizia della parete della caldaia, Campingaz® ha inventato Campingaz InstaClean™, il concetto della caldaia rimovibile. Grazie a Campingaz InstaClean™, tutte le parti della caldaia sono rimovibili, senza l'utilizzo di alcun attrezzo, in meno di un minuto, e possono essere lavate in lavastoviglie. In grado di sporcizia di queste parti, può essere necessario spazzolarle prima di metterle in lavastoviglie per una pulizia più completa. Per il montaggio e la rimozione di queste parti, consultare il manuale di montaggio. Per il rimontaggio dopo la pulizia, installare prima le prime 2 pareti numerate con "1-2", poi le pareti numerate con "2-3" e infine le 2 pareti laterali numerate "3-1".
- Vassoio di raccolta del grasso
A seconda del modello, la griglia del barbecue è dotata di uno o due vassoi di raccolta del grasso. Si raccomanda di pulirli dopo ogni utilizzo. Possono essere lavati in lavastoviglie.
Per facilitare la pulizia, la larghezza dei vassoi di raccolta
del grasso è stata pensata per permettere di coprirli con un foglio di carta stagnola, disponibile in commercio, prima di mettere in funzione la griglia del barbecue. Dopo l'uso della griglia del barbecue, gettare la carta stagnola. È possibile anche mettere un po' di sabbia sul fondo del vassoio di raccolta del grasso affinché assorba il grasso di cottura. Gettare la sabbia dopo ogni periodo di cottura.

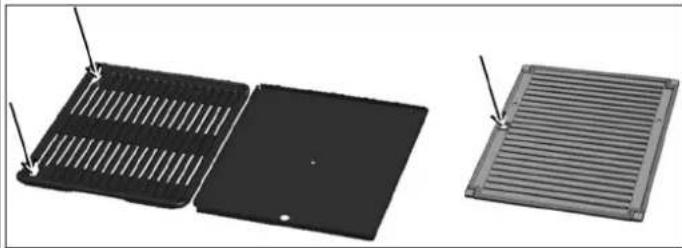

- Piastra e griglia di cottura
La piastra e la griglia di cottura sono smaltate.
Aspettare che si raffreddino prima di qualsiasi operazione di pulizia. Usare un prodotto detergente Campingaz
BBQ e apposite spazzole per griglie per barbecue.
La piastra e la griglia di cottura possono essere lavate in lavastoviglie. Prima di metterle in lavastoviglie, è spesso necessario raschiarle con una spugna o una spazzola metallica per rimuovere residui che si attaccano alla superficie di cottura.
Per rimuovere la piastra di cottura e la griglia in metallo e la piastra di ghisa, infilare il dito di una mano nei fori basedical, sollevarle e afferrarle con l'altra mano.

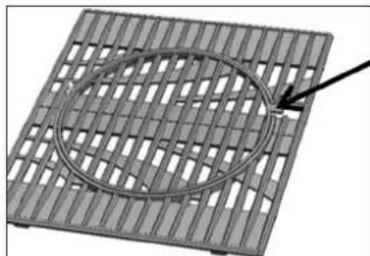

Per rimuovere la griglia in ghisa composta da 2 parti (vedere paragrafo r) in basso), rimuovere prima la parte centrale con l'aiuto della linguetta indicata, quindi rimuovere il contorno.
- Legno (a seconda dei modelli)
Per conservare il suo aspetto naturale e proteggerlo al tempo stesso, il legno delle griglie del barbecue è coperto con olio protettivo.
Per conservare il vostro barbecue, vi raccomandiamo di coprirlo con una fodera di protezione Campingaz, venduta separatamente.
Importante: attendere che il barbecue si sia completamente raffreddato prima di coprirlo con la fodera di protezione.
All'inizio della stagione, applicare una mano lino o olio di teak sulle parti in legno con un panno o una spazzola per dare un aspetto più brillante e mantenere la protezione.
q) SISTEMAZIONE DOPO L'USO
- Chiudere il rubinetto della bombola del gas dopo ogni uso.
- Se conservate il vostro barbecue al coperto, staccate l'alimentazione del gas.
- Se lo conservate all'aperto, si consiglia di utilizzare una fodera di protezione (vedere il capitolo accessori).
- Nel caso in cui si preveda di non usare l'apparecchio per lungo tempo, si racommanda di riporre il barbecue in un luogo asciutto e riparato (es : un garage).
- Ambienti che implicano corrusione: prestare particolare attenzione con il prodotto se utilizzato vicino al mare; non va immagazzinato senza protezione e tenuto su uno scaffale in un ambiente asciutto
r) ACCESSORI
A seconda del modello, la griglia del barbecue può essere dotata di griglie Culinary Modular Campingaz®.
La griglia di cottura Culinary Modular Campingaz® è composta da 2 parti:
- il contorno
- il centro.
Il centro è estraibile e può essere sostituito da uno degli accessori venduti separatamente da Campingaz ^® , ad esempio:
- pietra per pizza
- wok
- piastra per paella
Il concetto Culinary Modular Campingaz ^® permette quindi di trasformare la griglia del barbecue in una vera cucina all'aperto e di utilizzare un supporto di cottura specifico a seconda di ciò che si sta preparando.
Se il modello di griglia di barbecue utilizzato è sprovvisto di griglie Culinary Modular Campingaz ^® , è possibile acquistarle separatamente.
ADG ("Application des Gaz") consiglia di utilizzare sistematicamente i barbecue a gas con accessori e pezzi di ricambio di marca Campingaz®. ADG declina qualunque responsabilità per eventuali anomalie o danni dovuti all'utilizzazione di accessori e/o pezzi di ricambio di altre marche.
Pensate a proteggere l'ambiente ! Il vostro contiene materiali riciclabili o recuperabili. Depositato presso il servizio di raccolta degli scarti del vostro comune e differenziate gli imballaggi.
t) RACCOMANDAZIONI RELATIVE ALLA BATTERIA
Questo simbolo presente sulle batterie significa che al termine della loro vita utile, le batterie devono essere rimosse dall'unità e quindi riciclate o smaltite in modo appropriato. Le batterie non
devono essere gettate nell'immondizia, ma devono essere portate presso un punto di raccolta (isola ecologica...). Verificare con le autorità locali. Non smaltire nell'ambiente, non incenerire: la presenza di determinate sostanze (Hg, Pb, Cd, Zn, Ni) nelle batterie usate può essere pericolosa per l'ambiente e la salute umana.
u) RIFIUTI ELETTRICI ED ELETTRONICI
Questo simbolo indica che l'impianto elettrico dell'apparecchio è oggetto di raccolta differenziata. Al termine del suo ciclo di vita, l'impianto elettrico dell'apparecchio deve essere correttamente
smaltito. L'impianto elettrico non deve essere smaltito con i rifiuti urbani indifferenziati. La raccolta differenziata di questi rifiuti favorirà il riutilizzo, il riciclo o altre forme di recupero dei materiali riciclabili contenuti in questi rifiuti. Conferire l'impianto elettrico dell'apparecchio in un centro di recupero dei rifiuti predisposto a tal fine (discarica). Verificare con le autorità locali. Non smaltire nell'ambiente, non incenerire: la presenza di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche può essere pericolosa per l'ambiente e può avere effetti negativi per la salute umana.
Anomalie / rimedi
| Anomalie | Probabile causa Rimedi |
| I bruciatore non si accende | - Bruciatore incrostato : da pulire- Arrivo irregolare del gas- Il regolatore di pressione non funziona- Il tubo, il rubinetto, l'iniettore, il tubo Venturi o gli orifizi del bruciatore sono ostruiti- Il tubo Venturi non calza bene sull'iniettore |
| Il bruciatore perde colpi o si spegne : | - Verificare che vi sia del gas- Verificare il collegamento del tubo- Rivolgersi al Servizio Assistenza |
| Il grasso si infiamma in modo anormale | - Pulire la lamiera di protezione situata al di sopra del bruciatore.-- Pulire il vassoio per il recupero del grasso.- Temperatura del grill troppo alta : abbassare il fuoco |
| Il bruciatore si accende con un fiammifero ma non con l'accen-sione “PIEZO” | - Pulsante, filo o elettrodo difettosi- Controllare le saldature del cavo del dispositivo di accensione- Controllare lo stato della ceramica e del cavo di collegamento |
| Anomalie | Probabile causa Rimedi |
| Fughe di gas o fiamme a livello del raccordo | - Tenuta difettosa del raccordo- Interrompere subito l'erogazione del gas |
| Circuito di fiamme non uniforme | - Bruciatore difettoso o ostruito : Riposizionare il venturi.- Iniettori ostruiti : Pulire il venturi.- Rivolgersi al Servizio Assistenza |
| Calore insufficiente | - Iniettore o tubi Venturi ostruiti- Rivolgersi al Servizio Assistenza |
| Fughe di gas o fiamme dietro la manopola di regolazione | - Rubinetto difettoso- Spegnere l'apparecchio- Rivolgersi al Servizio Assistenza |
| Fughe di gas o fiamme sotto il pannello di regolazione | - Spegnere l'apparecchio- Chiudere la bombola del gas- Rivolgersi al Servizio Assistenza |
- o contorno
- o centro.
