Typ výrobku	Vysokotlaký čistič
Značka	Kärcher
Model	K 5.79 MD T250
Provozní tlak	12,5 MPa
Maximální přípustný tlak	14 MPa
Průtok vody	6,7 L/min
Průtok čisticího prostředku	0 - 0,3 L/min
Max. teplota vstupní vody	40 °C
Napájecí napětí	220-240 V ~ 50/60 Hz
Příkon	2 kW
Síťová ochrana	10 A (zpožděné)
Třída ochrany	II
Stupeň krytí	IP X5
Délka	315 mm
Šířka	345 mm
Výška	860 mm
Hmotnost (připravena k provozu s příslušenstvím)	11,4 kg
Reakční síla na rukojeti pistole	20 N
Hladina akustického tlaku LpA	78 dB(A)
Hladina akustického výkonu LWA + nejistota	93 dB(A)
Vibrace paže/ruka	< 2,5 m/s²
Dodávaná tryska	Vario Power (nastavení tlaku) + Rotabuse
Vestavěná nádrž na čisticí prostředek	Ano
Bezpečnostní prvky	Hlavní vypínač, zablokování rukojeti pistole, přetlakový ventil s tlakovým spínačem
Volitelné příslušenství	Vodní filtr Kärcher, oddělovač systému, vyztužená hadice
Údržba	Před delším skladováním vyčistěte filtr přívodu vody a hadici pro sání čisticího prostředku.

Často kladené otázky - K 5.79 MD T250 Kärcher

Jak používat čisticí prostředek s vysokotlakým čističem K 5.79 MD T250 ?

Použijte trysku Vario Power a otočte ji do polohy Mix. Naplňte nádrž na čisticí prostředek doporučeným prostředkem Kärcher. Nastavte dávkování pomocí regulátoru na sací hadici. Nastříkejte čisticí prostředek na suchý povrch, nechte působit, aniž by zcela zaschl, a poté opláchněte vysokotlakým proudem.

Jaký je maximální tlak a průtok tohoto zařízení?

Provozní tlak je 12,5 MPa (maximální přípustný 14 MPa). Průtok vody je 6,7 l/min a průtok čisticího prostředku je 0 až 0,3 l/min.

Mohu použít prodlužovací kabel? Jaká opatření?

Ano, použijte prodlužovací kabel vhodný pro venkovní použití s dostatečným průřezem: 1-10 m: 1,5 mm²; 10-30 m: 2,5 mm². Zcela odviňte prodlužovací kabel a ujistěte se, že zástrčka a zásuvka jsou vodotěsné.

Jak skladovat zařízení v zimě, aby nedošlo k zamrznutí?

Zcela vypusťte vodu: zapněte zařízení bez přívodu vody (max. 1 min), dokud nepřestane vytékat voda. Uchovávejte zařízení a příslušenství na místě chráněném před mrazem.

Co dělat, pokud je tlak nízký nebo zařízení netlakuje?

Zkontrolujte nastavení trysky. Propláchněte zařízení jeho provozem bez vysokotlaké hadice (max. 2 min). Zkontrolujte přívod vody a vyčistěte sítko na přívodu vody. Ujistěte se, že filtr není ucpaný.

Motor bzučí, ale zařízení se nespouští, co dělat?

Může to být způsobeno poklesem napětí (slabá síť nebo příliš dlouhý prodlužovací kabel). Při uvádění do provozu nejprve stiskněte páčku rukojeti pistole a poté přepněte vypínač do polohy I/ON.

Jak vyčistit trysku?

Odpojte zařízení. Odstraňte nečistoty z otvoru trysky jehlou a poté ji opláchněte čistou vodou.

Jaké jsou doporučené volitelné příslušenství?

Kärcher nabízí vodní filtr (ref. 4.730-059) pro ochranu čerpadla, oddělovač systému pro připojení k pitné vodě a vyztuženou hadici (minimální průměr 1/2 palce, délka alespoň 7,5 m).

Jak provádět údržbu zařízení před delším skladováním?

Před zimním skladováním vyčistěte filtr na hadici pro sání čisticího prostředku tekoucí vodou. Odstraňte a vyčistěte také sítko na přívodu vody pomocí kleští.

Je možné zařízení opravit svépomocí?

Pouze autorizovaný servis Kärcher je oprávněn provádět opravy, zejména na elektrických částech. Pro drobné poruchy nahlédněte do kapitoly Pomoc při poruše v návodu.

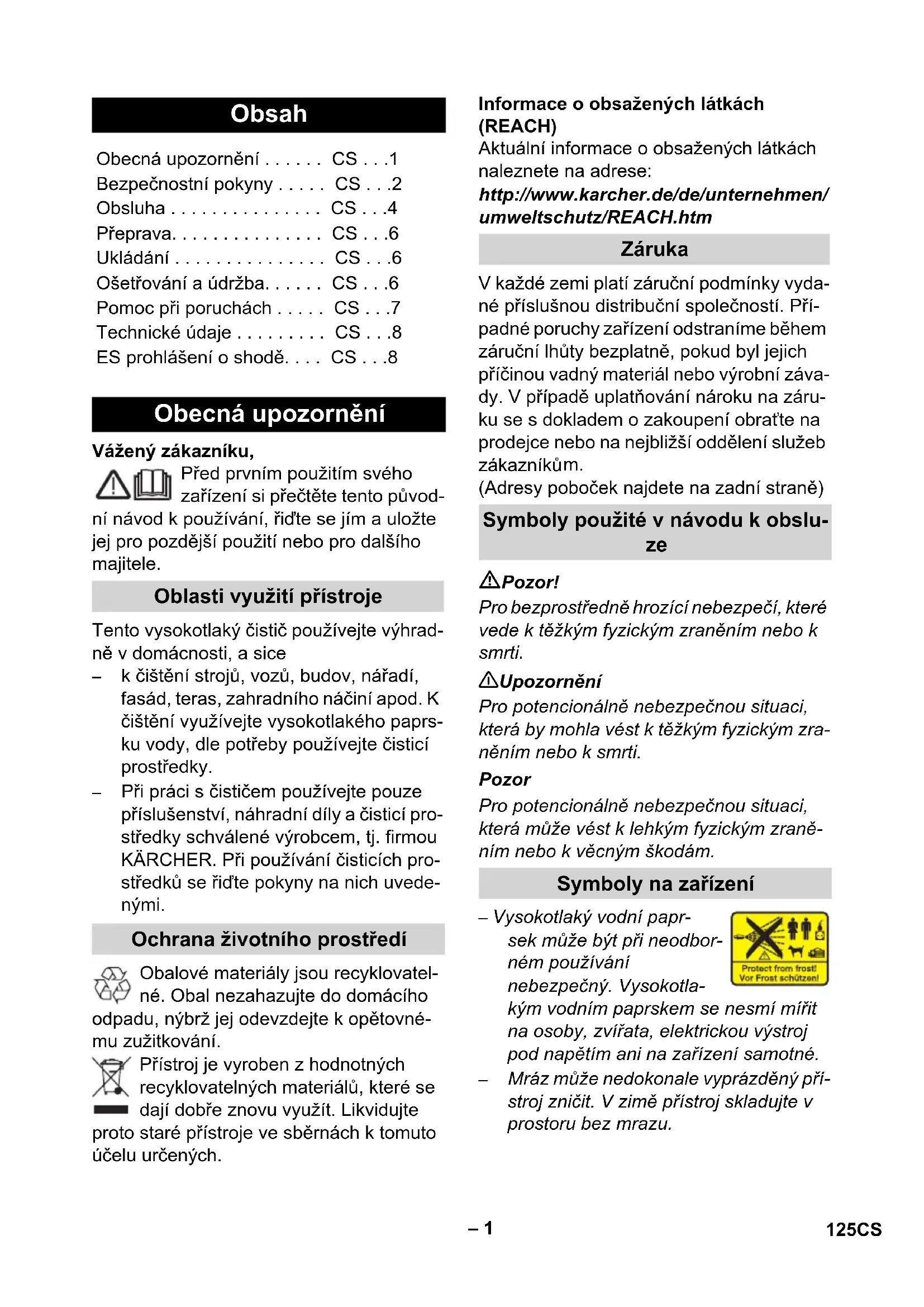

NÁVOD K OBSLUZE K 5.79 MD T250 Kärcher

Obecná upozorněné .CS.1

BezpečnostníPokyny .CS.2

Obsluha. CS...4

Preeprava. CS...6

Ukladani CS.6

Osetrováni a udžba. .CS...6

Technické udaje. CS...8

ES prohlášeni o shodě.... CS...8

Obecná upozorněné

Vázéný zákazníku,

Prid prvnim pouzitim sveho zairzeni si prectetearto puvod

ní námov k používání, rîd'te se jím a uložte jej pro pozdější použiti nebo pro dalšího majitele.

Oblasti vyuziti pristroje

Tento vysokotlaky Čistič používejte vyhradne v domácnosti, a sice

• k Čišění strojú, vozú, budov, náradí, fasad, teras, zahradiho náčini apod. K Čišění vyuzívejte vysokotlákého paprsku vody, dle potřeby používejte Čistici prostředky.
• Pri praci s cisticem pouzivejte pouze prisluosenství, nahradni dily a cisticí prostredky schvalené vyrobcem, tj. firmou KÄRCHER. Pri použivani cisticich prostredkú se rid'te pokyny na nich uvedenymi.

Ochrana Životniho prostředí

Obalové materiały jsou recyklovatelné. Obal nezahazujte do domácho

odpadu, nýbrž jej odevzdejte k opětovnému zužitkoványí.

Prístroi je vyroben z hodnotnych recyklovatelnych materialu, které sedaj dobře znovu vyuzít. Likvidujte

Informace o obsaženych látkach (REACH)

Aktuálni informace o obsaženych latkach naleznete na adrese:

V kaźde zemi plati zarućni podminky vydané príslušnou distribučné společnosti. Prípadné poruchy zařizení odstranímě během zarućné lhúty bezplatné,Pokud byl jejich priccinou vadné material nebo vyrobní závady.V prípadě uplatnovány nároku na zaruku se s dokladem o zakoupení obratte na prodejce nebo nanejblžsí oddělení služeb zákazníkům.

(Adresy pobocek najdete na zadni strane)

Symboly použité v námodu k obsluze

△Pozor!

Pro bezprostředné hrozíci nebezpečí, které vede k tězkým fyzickým zraněním nebo k smrti.

△Upozornéní

Pro potencialne nebezpecnou situaci, ktera by mohla vest k tezkym fyzickym zranenim nebo k smrti.

Pozor

Pro potencialne nebezpecnou situaci, ktera muze vest k lehkym fyzickym zranenim nebo k vecnym skodam.

Symboly na zařizení

-Vysokotlakyodni papr- sek muze byt pri neodbor-nem pouzivani nebezpecny. Vysokotla

kym vodnim paprskem se nesmi mirit na osoby, zviřata, elektrickou vystroj pod napětim ani na zařizení smotné.

■ Nikdy se nedotykejte sit'oveho kabelu vlhkyma rukama.
Zaǐzení nikdy neuvádejte do provozu, je-li poškozeno sítové napájecí vedení nebo duležité cásti zaǐzení, napr. vyso-kotláká hadice, ručné stríkác pistole nebo bezpečnostní mechanismy.
- Před každým zahájením provozu zkontrolujte, zda sítove napajeci vedení a sítová zástrčka nejsou poškozeny. Poškozené sítove napajeci vedení dej-te neprodleně vyměnit autorizovaným zákaznickým servisem / odborníkem elektrárěm.
Vždy než začnete s pristrojem pracovat, zkontrolujte vysokotlakou hadici, zda není poškozená. Poškozenou hadici ihned vyměnte.
Nikdy nepracujte s vysokotlakym cisti-cem v prostorach, ve kterych hrozi nebezpeci exploze!
Používáte-li prístroj v nebezpečných prostorách (napr. benzinová Pumpa), doržujte bezpodminéčné príslusné bezpečnostní prědpísey.
Paprsek vysokého tlaku vody mûze byt nebezpečné, je-li s nim zacházeno neodborným zpùsobem. Paprsek vysokého tlaku nikdy nesměrujte na osoby, zviřata, zapnutá elektrická zařizení Čina samotné Čistic.
Vysokotlakym vodnim paprskem nikdy nemirte na jiné osoby ani na sebe za učelem očistěné oděvu ā obuvi.
■ Nikdy neostrikujte prédměty obsahujíci látkyŽivotu nebezpečné (napr.azbest).
Pneumatikam/ventilum pneumatik hrozí poškození resp. prasknutí pri ostrikování vysokotlákým paprskem. Prvním priznakem takóvoho poškození je zabarvení pneumatíky. Poškozené pneumatíky/ventily pneumatik jsouživotu nebezpečné. Pri cistění dodržuj

te vzdálenost paprsku vody nejméně 30 cm!

Nebezpeci exploze!

Nepoužívejte hořlavé tekutiny.

Nikdy nenasávejte kapaliny obsahujíci Rozpoustédla ānereddéne kyseliny a Rozpoustédla! Sem patri napr. benzín, redidla do barev nebo topny olej. Rozprášená mlha je vysoce vznětlíva, vybusná a jegovátá. Nepoužívejte aceton, nereddéne kyseliny a Rozpoustédla, nebot'mohou poškodit material, z nehož je zařizení vyrobeno.

△Upozorneni

Sitová zástrčka a spojka prodlužovaciho vedení museji byt vodotěsné a nesměji ležet ve vode.
Nevhodná prodlužovaci vedení mohou byt nebezpečné. Pod širým nebem používejte jen taková prodlužovaci vedení, ktera jsou k tomuto učelu schvalena a odpovídajíím zpusobem označena a mají dostatečné průž. 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
Produzovaci vedeni vždy kompletné odmotejte z kabeloveho navijáku.
Kvalita vysokotlakych hadic, armatur a spojek je duležitá pro bezpečnost prace s Čisticem. Používejte proto pouze vysokotláké hadice, armatury a spojky doporučene autorizovaným distributo-rem.
Toto zarizeni neniruceno k tomu,aby ho pouzivaly osoby s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi.

S pristrojem nesmi pracovat deti nebo osoby, ktere neblyseznamenynavodemk jeho pouziti.

Na deti je treba dohlizet,aby bylo zajisteno,ze si se zarizenim nebudou hrat. Balici folii udrzujte mimo dosah deti, hrozi nebezpeci udušeni!

Uživotel smí prístroj používat pouze k učelúm, ke kterým byl prístroj vyroben. Pri páci s prístrojem je uživotel povinen dbát mistrich specifik a brát ohled na

osoby, nacházejíci se v blízkosti prí-stroje.

Přistroj nepoužívejte,Pokud se v dosahu nacházeji jiné osoby, ktere nemajochranný oděv.
Za ucelem ochrany pred odstrikujici vodou ci necistotami nods pri praci s cisticem ochranny odev a ochranné bryle.

Pozor

Pridelsich provoznich prestavkach vypnete hlavní vypinač / spinač pristroje nebo pristroj odpojte od zdroje napěti.
Zařizení neprovozujte pri teplotách nedosahujicích 0^
Při cistěné lakovaných povrchovych ploch dodržujte vzdálenost paprsku yvsokého tlaku vody od plochy min. 30 cm, abyste zabrànili poškození plochy.
Nikdy pristroj nenechaveje bez dozoru, je-li v provozu.
Dbejte na to,aby nedoslo k poskozeni sitoveho ci prodlužovaciro vedeni nasldekem prejetivedeni,jeho skripnutim ci tahanim za nej trhavym pohyemb. Sitovevedenichrante predzarem,olejem a ostrymi hranami.
Veškerečasti pristroje, kterymi je veden el.proud,musi bytchräneny pred strikajicivodou.
■ Pristroj smí BYt zapojen jen do takového el. privodu, ktery byl instalován kvalifikovanym elektrikárem v souladu smezinárodni normou IEC 60364 o elektrické instalaci budov.
Přistroj zapojute pouze na stridavý proud. Napěti musí byt shodné s udaji o napěti na typovém štitku pristroje.
Maximálni pripustná impedance sítě v bodě pripojení elektriny (viz Technická data) nesmí byt prekročena. Nebudeteli jisti impedancí sítě ve Vasem bodě pripojení, kontaktujte prosím Vaseho dodavatele elektriny.
Z bezpečnostnich dūvodu zásadné doporučujeme provozovat zařizení

pres ochranny spinač proti zbytkovému proudu (max. 30 mA).

Cistici prace, pri kterych vzniká odpa-dová voda obsahujicí olej (napr. pri cis-teni motoru ci podvozku automobilu), se smej provadet vyhradne na mistech k tomu urcenych (mycky), disponujićích odlucovačem oleje.
Tento pristroj byl koncipovan pro použitji jen takovych cisticich prostredku, ktere jsou dodávány, resp. doporučeny autorizovanym distributorem. Použiti jinych cisticich prostredku ci chemikálii by mohlo mit negativni vliv na bezpeč-nost pristroje.

Bezpečnostní privky

Pozor

Bezpečnostní mechanismy slouží na ochranu uživatele a nesměji být měnény āc obcházeny.

Hlavni spinač

Vypinač na zařizení zabrañuje zařizení v nahodilému provozu.

Zajisteni ručni střikaci pistole

Pojistné ustroj blokuje páčku ručné stříkác pistole a brání nahodilému spustěné zařízení.

Nadproudovyventilslakovymspina-cem

Prepadovy ventil brání prekrocení prípustného pracovniho tlaku.

Uvolnéním páčky na ručné strífkácí pistoli vypne tlakový spínač Čerpadlo a vysokotlák y vodní paprsek se prerusí. Přitažením páčky se Čerpadlo opět zapne.

Podmíky pro zachováni stability

Pozor

Před každými Činnostmi na nebo s pristrojem zajistěte stabilitu pristroje, aby bylo zabráněno poraněním nebo poskozením.

• Stabilita pristroje je zajistena,Pokud pristroj stoj na rovné plose.

Obsluha

Obsah zásilky

Obsah dodávky je zobrazen na obale vaseho zařizení. Pred vybalením prístroje zkontrolujte, zda je zásilka kompletní.

Pokud chybi casti príslušenství nebo bylo transportem poskozeny, obratte se na vaši prodejnu.

Popis zařizení

Zobrażenívizstrana2

1 Sí tóvy kabel se zástrčkou
2 Ulożeni pro stříkaci trabku
3 P repravní držadlo
4 Sací hadice načisticí prostředek
5 Dávkovaci regulator Čisticího prostředku
6 Ulození pro ručné stříkáci pistoli
7 Zásobník načistici prostředek
8 Hlavni spinač EIN/AUS (ZAP/VYP)
9 P rípojka vysokého tlaku
10 Pripojka na vodu se sitkem
11 Spojovaci element pro privod vody
12 Ruční stříkác pistole
13 Zajisteni ručni stříkác pistole
14 Tlačitko k oddělení vysokotlakehadice od ručné stríkác pistole
15 Vysokotláká hadice
16 Používejte ocelovou trabku s regulaci tlaku (Vario Power)
17 Vysokotláká trubka s frézou na nečistotomy

Zvlástní príslušenství

Zvlastni prisluosenstv rozsiirije moznosti vyuziti vysokotlakheho cistice. Bližs informace obdržite u Vašeho obchodníka s prístroji KÄRCHER.

Pred uvedenim do provozu

ilustrace A-F

Pred uvedenim do provozu namontujte dily volne prilozené k zařizení.

ilustrace G

Zasunte vysokotlakou hadici do ruční stríkác pistole tak, aby slysitelné zaskočila.
Upozorneni: Dbeje na spravné serizeni pripojovaci matice.
Provebre bezpecné spojeni tahem za vysokotlakou hadici.

Privod vody

Upozornéní

Podle platnych prédpisù nesmi byt
zařizení nikdy provozovANO na
vodovodní siti bez systémového
oddělovače. Jedné se o vhodné

systémový oddělovac firmy KÄRCHER nebo alternativné systémový oddělovac odpovidajícignme EN 12729 typ BA.

DbejtePokynu priślušné mistrí organizace zajiš'tujić zásoboványvodou.

Hodnoty pripojeni viz typovy stftek, resp.

Technické udaje.

Používejte vodni hadici vyztuženou tkaninou (není současti dodávky) vybavenou obvyklou spojkou. (Prüměr alespón 1/2 palce popř. 13 mm; delka alespón 7,5 m).
Spojku, ktera je soucasti dodavky, našroubujte na vodni prípojku zařizení.
Vodni hadici nasadte na spojovacdila pripoje k privodu vody.

Uvedeni do provozu

Pozor

Běh na prázdno po dobu delsí než 2 minuty vede k poskození yvsokotlakého Čerpadla. Pokud prístroj nevytroří tlak během 2 minut, vypněte jej a postupujte podle pokynu v kapitole „Napověda pri poruchách".

Vysokotlakou hadici propojte s vysokotlakou pripojkou zařizení.
→ Stríkác trubku nasadte na stríkác pistoli a otočením o 90^ ji zajistěte.
Zcela otevretevodovodni kohoutek.
Zapojte sit'ovou zastroku do zasuvky.
Zapněte hlavní vypínač „I/ON".

Provoz

△Pozor!

Vodni paprsek, vycházejíci z vysokotláketrysky, púsobi na strikaci pistoli reactivní silou. Zaujměte bezpečné postoj a pevně držte ručné strikaci pistoli a strikaci trubku.

Pozor

Před začátkem Čistěné zajistěte, aby stál vysokotláký Čistič bezpečné na rovném podkladu. Pri Čistěné používejte ochrannes bríle a ochranný odev.

Odjistete pačku na stříkaci pistoli.
Zatahnete za pačku, zařizení se zapne.

Upozorneni: jestlize se páčka znovu uvolni, zařizení se znovu vypne. Vysoký tlak zustáva v systému zachován.

Používejte ocelovou trubku s regulaci tlaku (Vario Power).

Pro obvykle cisteni. Pracovni tlak lze nastavit stapnovite mezi „Min“ a „Max“.

Uvolněte stisk páčky na stríkác pistoli.
Nastavte ocelovou trabku do požadované polohy.

Upozorněni: Vhodné na práci s Čisticími prostředky, Rozprašovací trabku nastavte do polohy „Mix".

Vysokotlaká trabka s frézou na necistotomy

Pro těžká znečistěné.

Pozor

Necistete pneumatiky, lak nebo citlive povrchy jako drevo pomoci frzy na necistoty, hrozi poskozeni.

• Nehodí se pro praci s Čisticími prostředky.

Prace s cisticim prostredkem

Pri realizaci chystané cisticí álohy používej-te výhradně cisticí a osetřovaci prostředky firmy KÄRCHER, nebot'byly vyvinuty spe-cialné k použítí s Vašim zařizením. Použití jin'ych cisticích a osetřovacích prostředkú muže vest k rychlému opotbrebení a zániku záručnich nároku. Dejte si poradit ve specializovaném obchodě nebo si vyžádejte informace prímo u firmy KÄRCHER.

Používejte ocelovou trubku s regulác tlaku (Vario Power).
→ Střikaci trabku natočte do polohy „Mix". Upozorněni: Timto způ sobem se roztok cisticího prostředku za provozu prí-michává k vodnímu paprsku.
Naplnte zasobnik na cisticic prostredek roztokem cisticico hprostredku (ridte se poukyn k davkovani na nadobe s cisticim prostredekem).
Nasávané množství roztoku Čisticího prostředku nastavte dávkovacím regula-torem Čisticího prostředku.

Doporucovana metoda Čištěné

Cisticí prostředek úsporně nastříkejte na suchý povrch a nechte púsobit (ne však zaschnout).
Uvolnénou nečistotu opláchněte paprskem vysokého tlaku.

Přerušeni provozu

Uvolněte stisk páčky na stríkác pistoli.
Zajistěte páčku stříkácí pistole.
→ Pri delsich prestavkach v praci (pres 5 minut) pristroj jeste vypnete vypinačem,0/OFF".
Ručni střikaci pistoli zauste do uloženi pro ručni střikaci pistoli.

Ukončeni provozu

Pozor

Když v systému není tlak, oddělte vysokotlakou hadicijen od ručné stríkác pistole nebo zarizení.

Po práci s Čisticími prostředky zavěste sací hadici do nádoby s Čistou vodou, zapnéte zařizení na cca 1 minutu s odmontovanou stříkaci trubkou a propláchněte je dočista.
Uvolněte stisk páčky na stříkáci pistoli.
→ Zařizení vypněte „0/OFF".
Zavetevodovodnikohoutek.
→ Stisknéte páčku na stříkáci pistoli za učelem odstraněni zbylého tlaku ze systému.
Zajistěte páčku stříkaci pistole.
Vytáhněte zástrčku ze sítě.

Přeprava

Pozor

Aby bylo zabráněno poraněním nebo nahodám pri prepravé, berte ohled na hmotnost prístroje (viz. technické udaje).

Ručni préprava

Zařizení zvedněte za držadlo a prěneste je.
→ Prístroj tahejte za prepravní uchyt.

Preprava ve vozidle

Zajistete pristroj proti sklouznutia prevraceni.

Ukladani

Pozor

Aby bylo zabráněno poraněním nebo nahodám, zohledněte pri vyberu mista uskladnéni hmotnost prístroje (viz. technické udaje).

Ulożeni prístroje

→ Prístroj odstavte na rovné plose.
Ručné stríkác pistoli zasunte do uložení pro ručné stríkác pistoli.
Sifové napajeci vedení, vysokotlakou hadici a prislusenstv uložte na zařizení. Pred dlouhodobim uskladněním, napr. v zime navic dodržujte Pokyny v kapitole Péče.

Ochrana proti zamrznuti

Pozor

Zařizení a príslušenství chrante prěd mrazem.

Neni-li ze zařízeni a príslušenstvi beze zbytku vypustěna voda, mráz zařízeni a príslušenstvi zniči. Jak predcházet škodám

Ze zařizení vypustte veskerou vodu: zařizení zapnéte bez pripojené vysokotláké hadice a bez pripojeného privodu vody (na max. 1 minutu) a počkejte, dokud z vysokotlákého pripoje neprestande vytékat voda. Zařizení vypnéte.
Zařizení s uplným príslušenstvím ukládeje na mistrochráněné pred mrazem.

Osetrováni a udrzba

△Pozor!

Než začnete provádet jakoukoliv péci nebo udržbu, zařizení vypněte a vytáhněte zástrčku ze sítě.

Péce

Pred uskladnenim na delsí dobu, napr. na zimu:

Sejměte filtr ze sací hadice načisticí prostředky a opláchněte jej pod tekouci vodou.

Sito ve vodni pripojce vyjměte plochymi klestěmi a vyčistěte je pod tekoucivodou.

Udrzba

Zařízení je bezúdržbově.

Náhradní díly

Používejte výhradné originální nahradní díly firmy KÁRCHER. Přehled nahradních dílů majdete na konci tohoto provozního námovodu.

Pomoc pri poruchach

Drobné poruchy muzete odstranit samispomoci nasledujicich udaju.

V pripadě nejistoty se laskavě obratte na autorizovaný zákaznický servis.

Pozor!

Než začnete provadět jakoukoliv péči nebo udržbu, zarizení vypněte a vytáhněte zástrčku ze sítě.

Veskeropravarskeprace na elektrickych ccastech pristroje smi provadet pouze autorizovany zakaznicky servis.

Přistroj neběží

Zatahnete za pačku střikaci pistole, zarizení se zapne.
Zkontrolujte, zda napeti uvedené na typovém stitku pristroje souhlasí s napétim zdroje elektrického proudu.
Zkontrolujte, zda není sítové napajeci vedení poškozeno.

Zařízení nelze natlakovat

Zkontrolujte nastavení stříkác trubky.
Zařizení odvizdusněte: Zařizení zapné- te bez pripojené vysokotláké hadice a Čekejte (max. 2 minuty), dokud z vyso-kotláké prípojky nezačne vystupovat voda bez budlin. Zařizení vypněte a znovu prípojte vysokotlákou hadici.

Zkontrolujte prívod vody.
Sito ve vodni pripojce vyjměte plochymi klestěmi a vyčistěte je pod tekoucivodou.

Zařízení se nerozbíhá, motor huci

Pricina: Pokles napeti v dusledku slabé Rozvodné sîte nebo pri použití prodlužovacího kabelu.

Pri zapínánínejprve pritáhněte páčkuruční stříkác pistole a teprve potéprépněte vypínač zařizení na "I/ON".

Silné kolisání tlaku

Vycistete vysokotlakou trysku: Odstrante jehlou necistoty z otvoru trysky a zpridu ji proplachnetevodou.
Zkontrolujte množství privádené vody.

Zařízení je netěsné

→ Mirna netesnost zařizení je podminěna technicky. Pri značné netesnosti je třeba rešením pověřit autorizovany zákaznicky servis.

Cistici prostredek není nasáván

Používejte ocelovou stubku s regulác tlaku (Vario Power). Stríkác stubku natočte do polohy „Mix".
Zkontrolujte nastavení dávkovacího regulatóru Čisticího prostředku.
Filtr očistěte na sací hadici Čisticího prostředku.
Zkontrolujte, zda na saci hadici nejsou zlomy.

Technické udaje

Přívod vody
Teplota prívodu (max.) °C	40
Přiváděné množství (min.)	l/min 10
Přívodní tlak (max.) MPa 1,2
Elektrické prípojení
Napětí 1~50/60 Hz	V 220	0-240
Příkon kW 2,1
Maximálíní prípustné impedance sítě Zmax	ohmů	(0,355+jx0,222)
Sítová pojistka (pomalá) A	10
Ochranná třída II
Stupeř krytí IP X5
Výkonnostné parametry
Pracovní tlak MPa 12,5
Max. prípustné tlak MPa 14
Čerpané množství vody l/min 6,7
Rozměry a hmotnost
Délka mm 315
Šiřka	mm	345
Výška	mm	860
Hmotnost prístroje prípra- veného k provozu s prí- slušenstvím	kg	11,4
Množství naplněného Čis- ticího prostředku	l/min	0 - 0,3
Sila zpětného nárazu vysokotláké pistole	N	20
Zjištěné hodnoty dle EN 60335-2-79
Hodnota vibrate ruka- paže Kolísvost K	m/s2m/s2	< 2,50,3
Hladina akustického tlaku LpA Kolísvost KpA	dB(A)dB(A)	782
Hladina akustického výkonu LwA + Kolísvost KwA	dB(A)	93

Technické změny vyhrazeny.

ES prohlášeni o shodě

Tínto prohlášujeme, Že níze označené stroje odpovídaj jejich základní koncepcí a konstrukčním provedením, stejně jako námí do provozu uvedenyymi konkrétnímì provedeními, príslušným zásadním požadavkúm o bezpečnosti a ochraně zdraví směrnic ES. Při jakychkoli na stroji provedeních zmenách, které nebyly námí odsouhlaseny, požbývá toto prohlášeni svou platnost.

Vyrobek: Vysokotlaky Čistič

Typ: 1.950-xxx

Príslušné směrnice ES:

Použitý postup posuzováni shody:

Hladinu akustického dB(A)

Namerenou: 91

Garantovanou: 93

Podepsani jegnaji v pověřeni a splnou mocí jegnatelství

H.Jenner

CEO

S. Reiser

Head of Approbation

Osoba zplnomocnéná sestavenim dokumentace:

S. Reiser

VseobecnéPokyny. .SK...1

BezpečnostnéPokyny .SK.2

Obsluha SK.4

Transport SK.6

Uskladnenie SK...6

Starostlivost a udrzba . . . SK . . .7

Technické udaje SK...8

Vyhlasenie CE . SK...8

VšeobecnéPokyny

Vázeny zákazník,

Pred prvym pouzitim vasho zariadenia si precitajte unto po

Tento vysokotlakovy Čistič používajte vyhradne na práce v domácnosti:

Rešpektujte pouky prilozene k Čistiacim prostriedkom.

Symboly v návode na obsluhu

Nebezpečenstvo

Bezpečnostné poukyny

Nebezpečenstvo

Rozsah dodávky vásho zariadenia je zobrazený na obale. Pri vybalovani skontrolujte uplhost' obsahu balenia.

Ak niedtoré diely chybaju, alebo ak zistfte skody vzniknute pri preprave, informujte prosim o tom predajcu.

Popis pristroja

Osobitné prislušenstvo rozširuje možnosti použitia zariadenia. Blizsie informácie vám poskytne predajca zariadení značky KÄRCHER.

Pred uvedením do prevádžky

Obrázok A-F

Pred uvedenim zariadenia do prevadzky namontujte diele volne prilozené k zariadeniu.

Obrázok G

Respektujte platné predpisy vodárenského podniku.

Pripojovacie parametre sa uvadzaju na typovom stitku a v technickych udajoch.

Pred zaćatím Čistenia zabezpečte, aby vyssokotlakové Čistiance zariadenie bezpečné stálo na rovnom podklade. Pri Čisteni použivajte ochranné okuliare a odev.

Uvol'nite paku ručnej striekacej pištole.
Potiahnutim páky sa zariadenie zapne.

Upozornenie: Ak sa páka opat' uvol'ní, zariadenie sa opat' vypne. Vysoký tlak dostáva v système zachovaný.

Tryska's regulaciou tlaku (Vario Power)

Na najcastejsie cistiance prace. Pracovny tlak sa da plynule nestavovat medzi „Min“ a „Max“.

Uvol'nite pačku ručnej striekacej pistole.
Trysku otočte do požadovanej polohy.

Automobilové pneumatíky, lak alebo citlivé plochy, napr. drevo necistite s fržkou na blato. Vzníka nebezpečenstvo poskodenia.

Starostlivost' a udrzba

Nebezpečenstvo

Pred každým ošetrením a udřžbou zariadenie vypnite a vytiahnite zástrčku.

Ošetrovanie

Pred dlhšim skladovanim, napr. v zime:

Vytiahnite filter zo sacej hadice na cis-tiaci prostriedok a umyte ho pod tecu-cou vodou.
Plochymi kliestami vytiahnite sitko z vodovodnej pripojky a umyte ho pod tecu-couvodou.

Udrzba

Zariadenie si nevyžaduje udržbu.

Náhradné diely

Pred každým osetrením a udrzbou zariadenie vypnite a vytiahnite zastrčku.
Opravy a práce na elektrických konštrukčných dielcoch moze vykonávat výhradne autorizovaná servisné sluzba.

Spotrebič sa nezapína

Pripojenie vody
Prívodná teplota (max.) °C	40
Prívodné množstvo (min.)	l/min 10
Prívodný tlak (max.) MPa	1,2
Elektrické pripojenie
Napätie1~50/60 Hz	V 220-240
Pripojovací vykon kW 2,1
Maximálna dovolená sie'tová impedancia Zmax	Ohmovi	(0,355+jx0,222)
Sietový istoric (pomalý) A 10
Krytie II
Stupeř ochrany IP X5
Vykonové parametre
Prevádkový tlak MPa 12,5
Max. prípustné tlak MPa 14
Dopravované množstvo,voda	l/min 6,7
Rozmery a hmotnost'
Dlžka mm 315
Śirka	mm	345
Vyška	mm	860
Hmotnost', s prisluěsten-stvom pripravené na pre-vádzku	kg	11,4
Dopravované množstvo,čistiaci prostriedok	l/min	0 - 0,3
Reaktivna sila ručnej striekacej pištole	N	20
Zistené hodnoty podl'æn EN 60335-2-79
Hodnota vibrácić v ruke/rameneNebezpečnost' K	m/s2m/s2	< 2,50,3
Hlučnost' LpAnebezpečnost' KpA	dB(A)dB(A)	782
Hlučnost' LWA+ nebezpeč-nost' KWA	dB(A)	93

Vyhlásenie CE
