NÁVOD K OBSLUZE 1765 MA SKIL

kihúzva a konnektorból)

CZ Vrtací kladivo 1765

• Nářadí je určeno k příklepovému vrtání do betonu,

zdiva, cihel a lehké dlabací prace; k vrtání do dřeva,

kovu a umělé hmoty jakož i k šroubování použijte

speciální příšlusentví

• Systém příklepu a vrtání použitý u tohoto nářadí zdaleka

předčí všechny ostatní při vrtání do betonu

• Tento nářadí umožňuje používání běžného příslušenství

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3

A Vypínač zapnout/vypnout a regulace rychlosti

B Kolečko na kontrola maximálni rychlosti

C Tlačítko k zajištění vypínače

D Páka na změnu směru otáček

E Spínač na volbu provozního režimu

F Odjišťovací tlačítko

G Zajišťovací objímka

J Adapter + sklíčidlo 13 mm

BEZPEČNOST VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných upozornění

a pokynů mohou mít za následek úder elektrickým

proudem, požár a/nebo těžká poranění. Všechna varovná

upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem “elektronářadí”

se vztahuje na elektronářadí provozované na el. síti

(se síťovým kabelem).

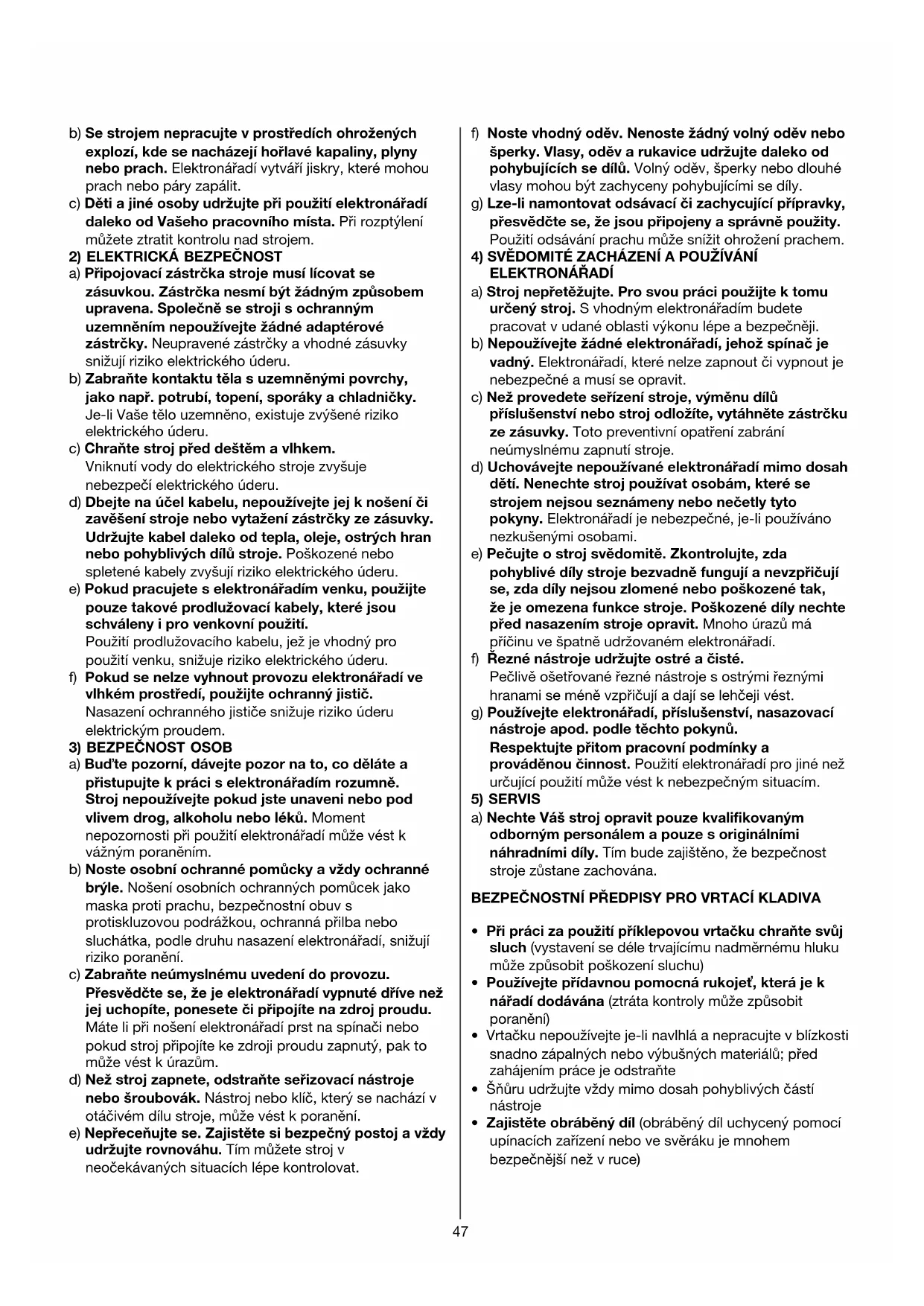

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Se strojem nepracujte v prostředích ohrožených

explozí, kde se nacházejí hořlavé kapaliny, plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně se stroji s ochranným

uzemněním nepoužívejte žádné adaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky

snižují riziko elektrického úderu.

b) Zabraňte kontaktu těla s uzemněnými povrchy,

jako např. potrubí, topení, sporáky a chladničky.

Je-li Vaše tělo uzemněno, existuje zvýšené riziko

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektrického stroje zvyšuje

nebezpečí elektrického úderu.

d) Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení stroje nebo vytažení zástrčky ze zásuvky.

Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou

schváleny i pro venkovní použití.

Použití prodlužovacího kabelu, jež je vhodný pro

použití venku, snižuje riziko elektrického úderu.

f) Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte ochranný jistič.

Nasazení ochranného jističe snižuje riziko úderu

elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Stroj nepoužívejte pokud jste unaveni nebo pod

vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k

b) Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s

protiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle druhu nasazení elektronářadí, snižují

c) Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než

jej uchopíte, ponesete či připojíte na zdroj proudu.

Máte li při nošení elektronářadí prst na spínači nebo

pokud stroj připojíte ke zdroji proudu zapnutý, pak to

d) Než stroj zapnete, odstraňte seřizovací nástroje

nebo šroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy

udržujte rovnováhu. Tím můžete stroj v

neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

4) SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu

určený stroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky. Toto preventivní opatření zabrání

neúmyslnému zapnutí stroje.

d) Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se

strojem nejsou seznámeny nebo nečetly tyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o stroj svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují

se, zda díly nejsou zlomené nebo poškozené tak,

že je omezena funkce stroje. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s ostrými řeznými

hranami se méně vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů.

Respektujte přitom pracovní podmínky a

prováděnou činnost. Použití elektronářadí pro jiné než

určující použití může vést k nebezpečným situacím.

a) Nechte Váš stroj opravit pouze kvalifikovaným

odborným personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍ PŘEDPISY PRO VRTACÍ KLADIVA

• Při práci za použití příklepovou vrtačku chraňte svůj

sluch (vystavení se déle trvajícímu nadměrnému hluku

může způsobit poškození sluchu)

• Používejte přídavnou pomocná rukojeť, která je k

nářadí dodávána (ztráta kontroly může způsobit

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Šňůru udržujte vždy mimo dosah pohyblivých částí

• Zajistěte obráběný díl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)48

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• SKIL zajistí bezchybnou funkci nářadí pouze tehdy,

používáte-li odpovídající příslušenství, které obdržíte u

• Používejte pouze příslušenství, jejichž dovolené otáčky

jsou alespoň tak vysoké jako nejvyšší otáčky stroje

• Tento nástroj nesmí používat osoby mladdí 16 let

• Použijte vhodné hledací přístroje k vyhledání

skrytých přívodních vedení nebo přizvěte místní

dodavatelskou společnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Pokud provádíte práce, při kterých by nástroj mohl

zasáhnout skrytá el. vedení nebo vlastní kabel, držte

elektronářadí pouze na izolovaných uchopovacích

plochách (kontakt s vedením pod napětím přivádí

napětí i na kovové díly stroje a vede k úderu elektrickým

• Neopracovávajte žádný materiál obsahující azbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý

(kontakt s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

masku a pracujte se zařízením na odsávání prachu,

pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach)

zejména ve spojení s přísadami pro úpravu dřeva;

noste protiprachovou masku a pracujte se zařízením

na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

• Vždy zkontrolujte, zda je napájecí napětí stejné jako

napětí uvedené na typovém štítku nástroje (nářadí

určené k napájení 230V nebo 240V lze použít též v síti

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou,

nebezpečnou reakci), okamžitě nástroj vypněte

• Nezapomeňte, že při zadření vznikají určité síly

(zejména při vrtání kovů); vždy držte nářadí za

pomocná rukojeť H 2 a pevně se postavte

• Před seřizováním, měněním pilových listů a

příslušenství, vždy vytáhněte zástrčku nářadí z el.

• Zajištění spínače při nepřetržitém vrtání 5

• Regulátor rychlosti k hladkému startu 6

• Kontrola maximální rychlosti 7

Pomocí ovladače B 2 se reguluje plynule maximální

rychlost od minimální až po maximální

• Změna směru otáček 8

- jestliže poloha doleva/doprava správně nezapadne,

není možno zapnout vypínač A

! směr otáček se smí změnit pouze je-li nástroj

• Volba provozního režimu 9

- pokud chcete odjistit spínač E, zmáčkněte tlačítko F

- otáčejte spínačem E do požadovaného provozního

režimu, dokud nezaklapne

! zařízení se spustí pouze tehdy, pokud je spínač E

1 = normální vrtání/šroubování

2 = příklepové vrtání

3 = dlabání s rotujícím dlátem

4 = dlabání s pevným dlátem

! provozní režim nastavujte pouze při vypnutém

nástroji a když je zástrčka odpojená

- mechanismus pro příklepové vrtání se zapíná lehkým

tlakem na vrtačku, jestliže se vrták dotkne obrobku

- nejlepší výkony vrtání je možno dosáhnout lehkým

tlakem na vrtačku, který je nezbytný, aby se

automatická spojka uvedla v činnost; větší tlak již

nevede k lepšímu výsledku

• Normální vrtání/šroubování 0

Používejte adapter J 2 k vrtání do dřeva, kovu a umělé

hmoty jakož i k šroubování

- adapter před nasazením očistete a lehce promažte

- odtáhněte zajišťovací objímku G 2 a vložte adapter

do sklíčidla SDS+ a otáčejte a přitlačujte jej, dokud

nezapadne na své misto; adapter samočinně

- zaklapnutí adapteru je třeba vyzkoušet

- přepínačem E 2 nastavit na normální vrtání

(přepínat pouze při vypnutém nástroji a když je

• Dlabání s rotujícím dlátem !

! vypněte nářadí a odpojte zástrčku

- vyberte “rotující“ režim dlabání

• Dlabání s pevným dlátem @

! vypněte nářadí a odpojte zástrčku

- vyberte “rotující“ režim dlabání

- dejte dláto do požadované polohy

- vyberte “pevný“ režim dlabání

! příslušenství SDS+ před nasazením očistete a

- odtáhněte zajišťovací objímku G a vložte příslušenství

do sklíčidla SDS+ a otáčejte a přitlačujte jej, dokud

nezapadne na své misto; příslušenství samočinně

- zaklapnutí příslušenství je třeba vyzkoušet

- příslušenství vyjměte odtážením zajišťovací objímky G

! příslušenství SDS+ musí být volně pohyblivé, při

chodu naprázdno vzniká rozkmit, který se při

vrtání samočinně vystředí, a tudíž nemá žádný vliv

! nepoužívejte hroty/dláta s poškozeným dříkem

• Bezpečnostní spojka

Zablokuje-li se příslušenství, pohyb se přeruší až k

vřetenu (a způsobí drnčivý hluk)

- okamžitě nářadí vypněte

- vyjměte zablokované pŕíslušenství

- nářadí znovu zapněte

• Seřizování hloubky vrtání $

• Držení a vedení nástroje %

! při práci vždy držte nástroj v šedě zabarvené

- vždy držte nářadí za pomocná rukojeť H

(lze ji regulovat podle obrázku)

- udržujte větrací štěrbiny volné

- na nástroj příliš netlačte; nechte jej, aby pracoval za

- předvrtejte napřed malý otvor

- vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku

nějakého dřeva by měla být předvrtána díra, aby se

zamezilo rozštípnutí dřeva

Úroveň vibrací uvedená na zadní straně tohoto manuálu

s pokyny (je označena hvězdičkou) byla měřena v

souladu se standardizovaným testem podle EN 60745;

je možné ji použít ke srovnání jednoho přístroje s

druhým a jako předběžné posouzení vystavování se

vibracím při používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňte se před následky vibrací tak, že budete

dbát na údržbu přístroje a příslušenství, budete si

udržovat teplé ruce a uspořádáte si své pracovní

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly

k poruše nástroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro elektronářadí

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu

značky SKIL (adresy a servisní schema nástroje

najdete na www.skileurope.com)

• Elektrické nářadí, doplňky a balení nevyhazujte do

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol ^ na to upozorňuje

SK Vŕtací kladivo 1765

výstražných upozornení a pokynov uvedených v

vlhkom. Vniknutie vody do ručného elektrického

náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

f) Ak sa nedá vyhnúť použitiu ručného elektrického

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky, pred chytením alebo

prenášaním ručného elektrického náradia sa vždy

presvedčte sa, či je ručné elektrické náradie

vytiahnite zástrčku zo zásuvky. Toto bezpečnostné

e) Elektrické náradie starostlivo ošetrujte.

spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

kvalifikovanému personálu a používajte len

zachovanie bezpečnosti ručného elektrického náradia.

• Používajte chrániče sluchu s příklepovú vŕtačku

• Zaistite obrábaný diel (obrábaný diel uchytený

zastavte okamžite nástroj a vytiahnite zástrčku z

• Elektrické náradie držte za izolované plochy rukovätí

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

• Vždy skontrolujte či je napätie elektrického prúdu

náhlu, neočakávanú reakciu), tak nástroj ihneď vypnite

režimu, kým nezaklapne

pritlačením na nástroji keď sa vrták dotkne obrobku

- najlepšie výsledky pri príklepovom vrtaní sa dosiahnu

vtedy, ak sa automatická spojka zapojí len jemným

pritlačením; výkon sa nezlepší ak sa bude vrták tlačiť

- zatiahnite zamykaciu objímku G 2 smerom dozadu a

vložte adaptér do SDS+ upínača otáčaním a

zatlačením ho až kým zapadne dnu; adaptér sa

automaticky pevne napojí na miesto

! nástroj vypnite a vytiahnite zo zásuvky

- zvoľte ”rotačný” režim sekania

• Sekanie fixným sekáčom @

! nástroj vypnite a vytiahnite zo zásuvky

prevádzky a presnosť vrtania sa tým neovplyvní

! nepoužívajte hroty/sekáče s poškodenou stopkou

• Bezpečnostná spojka

Preruší pohon vretena, ak sa príslušenstvo zasekne

! počas práce vždy držte nástroj v oblasti sivého

- vždy použite pomocná rukoväť H (má sa nastaviť

- vetracie štrbiny udržujte nezakryté

tohto návodu na obsluhu (označená hviezdičkou) bola

použitými elektrickými a elektronickými zariadeniami

a zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

H CE STRVZUJÍCÍ PROHLÅ◊ENÍ Potvrzujeme na odpovπdnost, Ωe tento v¥robek odpovídå nåsledujícím normåm nebo normativním

(standardní odchylka: 3 dB), a vibrací ✱ m/s

HLUKU/VIBRÁCIÁCH Merané pod¬a EN 60 745 je úroveµ akustického tlaku tohto nástroja 95 dB(A) a úroveµ akustického vÿkonu je

Pfii vrtání do betonu s pfiíklepem Pfii sekání Nepfiesnost (K)
