NAUDOJIMO INSTRUKCIJA 1765 MA SKIL

• Šis įrankis skirtas smūginiam betono, plytų ir akmens

gręžimui, o taip pat-lengviems kirtimo darbams;

gręžiant medieną, metalą, keramiką bei plastmasę ar

sukant varžtus, reikia naudoti specialią papildomą

• Šio prietaiso smūginė gręžimo sistema, gręžiant betoną,

yra daug pranašesnė, nei bet kurio smūginio gręžtuvo

• Su šiuo prietaisu galima naudoti visą standartinę SDS+

sistemos papildomą įrangą

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3

TECHNINĖS CHARAKTERISTIKOS 1

PRIETAISO ELEMENTA 2

A Jungiklis įjungimui/išjungimui ir greičiui valdyti

B Ratukas maksimalių sūkių reguliavimui

C Jungiklio fiksatorius

D Sukimosi krypties svirtelė

E Darbo režimų perjungiklis

F Išjungimo mygtukas

J Adapteris + 13 mm patronas

DARBO SAUGA BENDROSIOS DARBO SAUGOS INSTRUKCIJOS DĖMESIO! Perskaitykite visas šias saugos nuorodas

ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti elektros smūgis,

kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti

kitus asmenis. Išsaugokite šias saugos nuorodas ir

reikalavimus, kad ir ateityje galėtumėte jais

pasinaudoti. Toliau pateiktame tekste vartojama sąvoka

“elektrinis įrankis” apibūdina įrankius, maitinamus iš

elektros tinklo (su maitinimo laidu).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga.

Netvarka ar blogai apšviesta darbo vieta gali

tapti nelaimingų atsitikimų priežastimi.

b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti,

o nuo kibirkščių dulkės arba susikaupę garai gali

c) Dirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį

į kitus asmenis galite nebesuvaldyti prietaiso.96

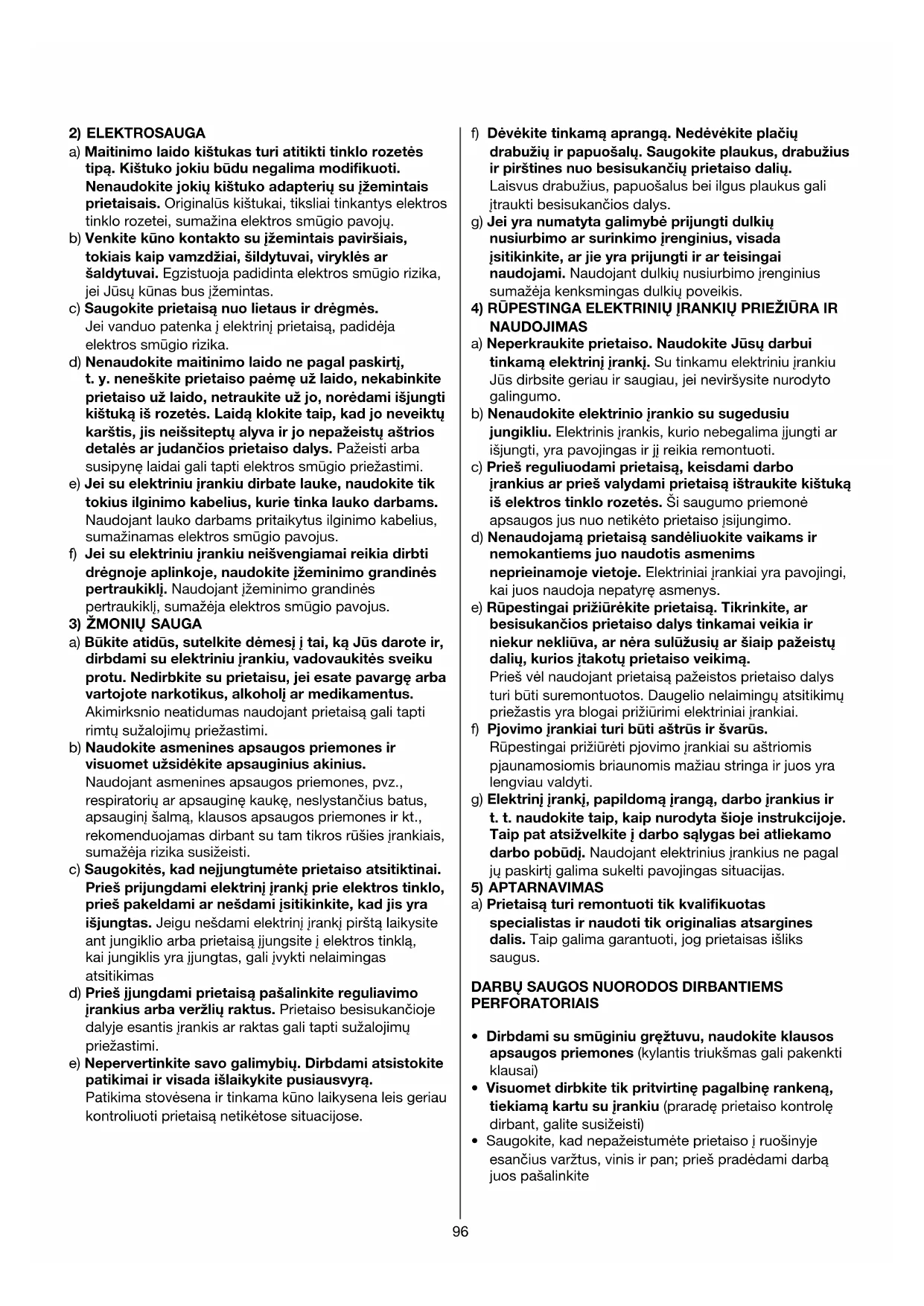

a) Maitinimo laido kištukas turi atitikti tinklo rozetės

tipą. Kištuko jokiu būdu negalima modifikuoti.

Nenaudokite jokių kištuko adapterių su įžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkite kūno kontakto su įžemintais paviršiais,

tokiais kaip vamzdžiai, šildytuvai, viryklės ar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokite prietaisą nuo lietaus ir drėgmės.

Jei vanduo patenka į elektrinį prietaisą, padidėja

elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal paskirtį,

t. y. neneškite prietaiso paėmę už laido, nekabinkite

prietaiso už laido, netraukite už jo, norėdami išjungti

kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

detalės ar judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik

tokius ilginimo kabelius, kurie tinka lauko darbams.

Naudojant lauko darbams pritaikytus ilginimo kabelius,

sumažinamas elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite įžeminimo grandinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su prietaisu, jei esate pavargę arba

vartojote narkotikus, alkoholį ar medikamentus.

Akimirksnio neatidumas naudojant prietaisą gali tapti

rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuomet užsidėkite apsauginius akinius.

Naudojant asmenines apsaugos priemones, pvz.,

respiratorių ar apsauginę kaukę, neslystančius batus,

apsauginį šalmą, klausos apsaugos priemones ir kt.,

rekomenduojamas dirbant su tam tikros rūšies įrankiais,

sumažėja rizika susižeisti.

c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai.

Prieš prijungdami elektrinį įrankį prie elektros tinklo,

prieš pakeldami ar nešdami įsitikinkite, kad jis yra

išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite

ant jungiklio arba prietaisą įjungsite į elektros tinklą,

kai jungiklis yra įjungtas, gali įvykti nelaimingas

d) Prieš įjungdami prietaisą pašalinkite reguliavimo

įrankius arba veržlių raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti sužalojimų

e) Nepervertinkite savo galimybių. Dirbdami atsistokite

patikimai ir visada išlaikykite pusiausvyrą.

Patikima stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių

drabužių ir papuošalų. Saugokite plaukus, drabužius

ir pirštines nuo besisukančių prietaiso dalių.

Laisvus drabužius, papuošalus bei ilgus plaukus gali

įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių

nusiurbimo ar surinkimo įrenginius, visada

įsitikinkite, ar jie yra prijungti ir ar teisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS

a) Neperkraukite prietaiso. Naudokite Jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

b) Nenaudokite elektrinio įrankio su sugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo

įrankius ar prieš valydami prietaisą ištraukite kištuką

iš elektros tinklo rozetės. Ši saugumo priemonė

apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite prietaisą. Tikrinkite, ar

besisukančios prietaiso dalys tinkamai veikia ir

niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų

dalių, kurios įtakotų prietaiso veikimą.

Prieš vėl naudojant prietaisą pažeistos prietaiso dalys

turi būti suremontuotos. Daugelio nelaimingų atsitikimų

priežastis yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis

pjaunamosiomis briaunomis mažiau stringa ir juos yra

g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir

t. t. naudokite taip, kaip nurodyta šioje instrukcijoje.

Taip pat atsižvelkite į darbo sąlygas bei atliekamo

darbo pobūdį. Naudojant elektrinius įrankius ne pagal

jų paskirtį galima sukelti pavojingas situacijas.

a) Prietaisą turi remontuoti tik kvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks

• Visuomet dirbkite tik pritvirtinę pagalbinę rankeną,

tiekiamą kartu su įrankiu (praradę prietaiso kontrolę

dirbant, galite susižeisti)

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą

• Pasirūpinkite, kad maitinimo kabelis nebūtų arti

besisukančių prietaiso dalių

• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris

segamas ar kalamas kabių kalimo įrankiais, saugiau

laikyti spaustuvu nei ranka)

• Prieš padėdami prietaisą jį išjunkite ir palaukite,

kol visos besisukančios jo dalys visiškai sustos

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

• Atsiradus mechaninio ar elektrinio pobūdžio trikčiai,

tuojau pat išjunkite prietaisą ir ištraukite kištuką iš

elektros tinklo lizdo

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik

tuo atveju, jei naudojama tinkama papildoma įranga ir

priedai, kuriuos galite įsigyti įgaliotųjų SKIL atstovų

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

• Naudodami tam skirtus paieškos prietaisus,

patikrinkite, ar gręžimo vietoje nėra paslėptų

komunalinių tinklų vamzdynų, arba pasikvieskite į

pagalbą vietinius komunalinių paslaugų tiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei

elektros smūgio pavojų; pažeidus dujotiekio vamzdį,

gali įvykti sprogimas; pažeidus vandentiekio vamzdį,

galima pridaryti daugybę nuostolių bei sukelti elektros

• Dirbdami ten, kur besisukantis įrankis galėtų kliudyti

paslėptą laidą ar savo paties maitinimo laidą,

laikykite prietaisą už izoliuotų rankenų (dėl kontakto

su laidininku, kuriuo teka elektros srovė, metalinėse

prietaiso dalyse atsiranda įtampa ir naudotojas gali

gauti elektros smūgį)

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra

asbesto (asbestas pasižymi vėžą sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su

šiomis dulkėmis arba įkvėptos dulkės gali sukelti

operatoriui arba šalia esantiems žmonėms alergines

reakcijas ir/arba kvėpavimo sistemos susirgimus);

mūvėkite priešdulkinę puskaukę arba dirbdami

naudokite dulkių ištraukimo įrenginį, jei jį galima

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkite priešdulkinę puskaukę arba

dirbdami naudokite dulkių ištraukimo įrenginį,

jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų

reikalavimais, skirtais medžiagoms, su kuriomis norite

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina

neliečiant kabelio tuojau pat ištraukti kištuką iš elektros

• Prietaisą su pažeistu kabeliu naudoti draudžiama;

jį turi pakeisti kvalifikuotas elektrikas

• Visada patikrinkite, ar elektros tinklo įtampa atitinka

prietaiso firminėje lentelėje nurodytą įtampą (prietaisus

su nurodyta įtampa 230 V ir 240 V galima jungti į 220 V

įtampos elektros tinklą)

• Netikėtai užstrigus grąžtui (atsiranda pavojingos

reakcijos jėgos), tuojau pat išjunkite prietaisą

• Užstrigus grąžtui (ypač gręžiant metalą) dėl prietaiso

sukimo momento atsiranda reakcijos jėgos,

todėl dirbdami visada; visuomet naudokite pagalbinę

rankeną H 2 bei patikimai stovėkite

• Prieš reguliuojant prietaisą arba keičiant darbo

įrankius, ištraukite kištuką iš el. tinklo lizdo

• Įjungimas/išjungimas 4

• Jungiklio fiksavimas ilgalaikiam darbui 5

• Greičio reguliavimas, švelniai pradedant gręžimą 6

• Maksimalaus sūkių skaičiaus reguliavimas 7

Ratuku B 2 galima parinkti sūkių skaičių nuo mažiausio

• Sukimosi krypties perjungiklis 8

- kol šis perjungiklis neužsifiksavo kairėje arba dešinėje

padėtyje, negalėsite nuspausti jungiklio A

! sukimosi kryptį perjungti tik prietaisui visiškai

• Darbo režimų perjungimas 9

- paspauskite mygtuką F, kad išjungtumėte jungiklį E

- nustatykite perjungiklį E pageidaujamu darbo režimu,

kol išgirsite spragtelėjimą

! darbą pradėkite tik tuomet, kai jungiklis E bus

1 = normalus gręžimas ir varžtų sukimas

2 = smūginis gręžimas

3 = kalimas besisukančiu kaltu

4 = kalimas fiksuotu kaltu

elektros laido kištukas yra ištrauktas iš tinklo

- perforatoriaus smūginis mechanizmas įsijungia

tuomet, kai, įjungę prietaisą, grąžtą lengvai

prispaudžiame prie ruošinio

- geriausių gręžimo rezultatų pasieksime tik lengvai

spausdami įrankį prie ruošinio; sis prispaudimas yra

reikalingas, norint sujungti automatinę sankabą;

stipresnis prispaudimas gręžimo rezultatų nepagerins

• Normalus gręžimas ir varžtų sukimas 0

Gręžiant plieną, medieną bei plastmasę ar sukant

varžtus reikia naudoti adapteriu J 2

- prieš įstatydami adapterį jį nuvalykite ir lengvai

- užraktinį žiedą G 2 patraukite atgal ir adapterį

sukdami įstatykite į SDS+ griebtuvą ir įstumkite,

kol jis užsifiksuos; adapteris užsifiksuoja automatiškai

- patraukdami adapterį patikrinkite, ar jis tinkamai

- perjungiklį E 2 nustatykite į normalaus gręžimo

padėtį (galima perjungti tik prietaisui neveikiant ir

elektros laido kištukas yra ištrauktas iš tinklo

• Kalimas besisukančiu kaltu !

! išjunkite prietaisą ir ištraukite kištuką iš lizdo

- pasirinkite ”sukamojo” kalimo režimą

• Kalimas fiksuotu kaltu @

! išjunkite prietaisą ir ištraukite kištuką iš lizdo

- pasirinkite ”sukamojo” kalimo režimą

- kaltą pridėkite į norimą padėtį

- pasirinkite ”fiksuoto” kalimo režimą

• Antgalių pakeitimas #

! prieš įdėdami SDS+ įrankį, jį nuvalykite ir lengvai

- užraktinį žiedą G patraukite atgal ir sukdami įrankį

įstatykite į SDS+ gręžimo griebtuvą ir įstumkite,

kol jis užsifiksuos; įrankis užsifiksuoja savaime

- patraukdami įrankį patikrinkite, ar jis tinkamai

- įrankį išimkite užraktinį žiedą G patraukę atgal

! SDS+ įrankis turi judėti laisvai, todėl sukdamasis

laisvąja eiga jis gali šiek tiek klibėti, bet gręžimo

metu įrankis savaime centruojasi; tai neturi jokios

įtakos gręžiamos skylės tikslumui

! nenaudokite antgalių/tinkamo su pažeistu kotu

Jei grąžtas užstringa, sukamojo judesio perdavimas

sukliui yra nutraukiamas (pasigirsta terkšlės garsas)

- tuojau pat išjunkite prietaisą

- išimkite užstrigusį įrankį

- vėl įjunkite prietaisą

• Gręžimo gylio nustatymas $

• Prietaiso laikymas ir valdymas %

! dirbdami laikykite prietaisą už pilkos spalvos

- visuomet naudokite pagalbinę rankeną H

(tvirtinti, kaip parodyta pav.)

- ventiliacines angas laikykite neuždengtas

- nespauskite prietaiso pernelyg stipriai;

tegul prietaisas dirba už Jus

- jei reikia gręžti didelio skersmens skylę, prieš tai

išgręžkite mažą skylutę

- retkarčiais patepkite grąžtą alyva

• Prieš sukant varžtą medinio ruošinio gale, visų pirma

reikia išgręžti skylutę, kad medis nesuskiltų

Vibracijos sklaidos lygis, nurodytas ant šio instrukcijų

vadovo užpakalinio viršelio (pažymėtas žvaigždute),

išmatuotas pagal standarte EN 60745 išdėstytus

standartizuoto bandymo reikalavimus; ši vertė gali būti

naudojama vienam įrankiui palyginti su kitu bei

išankstiniam vibracijos poveikiui įvertinti, kai įrankis

naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti poveikio

! apsisaugokite nuo vibracijos poveikio

prižiūrėdami įrankį ir jo priedus, laikydami rankas

šiltai ir derindami darbo ciklus su pertraukėlėmis

PRIEŽIŪRA / SERVISAS

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines

! prieš valydami ištraukite kištuką iš elektros tinklo

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skileurope.com)

• Nemeskite elektrinių įrankių, papildomos įrangos ir

pakuotės į buitinių atliekų konteinerius (galioja tik ES

- pagal ES Direktyvą 2002/96/EG dėl naudotų

elektrinių ir elektroninių prietaisų atliekų utilizavimo ir

pagal vietinius valstybės įstatymus atitarnavę

elektriniai įrankiai turi būti surenkami atskirai ir

gabenami į antrinių žaliavų tvarkymo vietas, kur jie

turi būti sunaikinami ar perdirbami aplinkai

- apie tai primins simbolis ^, kai reikės išmesti

atitarnavusį prietaisą✎

LV CE ATITIKTIES DEKLARACIJA Mes atsakingai parei‰kiame, kad ‰is gaminys atitinka tokius standartus ir normatyvinius

dokumentus: EN 60 745, EN 55 014 pagal reglament˜ 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB

(nuo 2009-12-29) nuostatas.

TRIUK·MINGUMAS/VIBRACIJA ·io prietaiso triuk‰mingumas buvo i‰matuotas pagal EN 60 745 reikalavimus keliamo triuk‰mo

garso slògio lygis siekia 95 dB(A) ir akustinio galingumo lygis 106 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos

pla‰takos srityje tipiniu atveju yra maÏesnis, kaip ✱ m/s
