GEBRUIKSAANWIJZING 1765 MA SKIL

ORIGINELE GEBRUIKSAANWIJZING. . . . 16

• Deze machine is bestemd voor het klopboren in beton,

baksteen en steen alsmede voor licht beitelwerk; voor

het boren in hout, metaal en kunststof en voor het in- en

uitdraaien van schroeven moeten specifi eke

accessoires gebruikt worden

• Het hamer-systeem in deze machine overtreft de beton-

boorprestatie van iedere traditionele klopboormachine

• Deze machine is zo ontworpen, dat alle standaard

SDS+ accessoires gebruikt kunnen worden

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE SPECIFICATIES 1

A Schakelaar voor aan/uit en toerentalregeling

B Instelwieltje voor maximum-snelheid/koppel

C Knop voor vastzetten van schakelaar

D Pal voor omschakelen van draairichting

E Knop voor selecteren van functie-stand

F Ontgrendelingsknop

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig letsel tot gevolg

hebben. Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik. Het in de waarschuwingen

gebruikte begrip “elektrisch gereedschap” heeft betrekking

op elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden.

Elektrische gereedschappen veroorzaken vonken die

het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico door een elektrische

schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

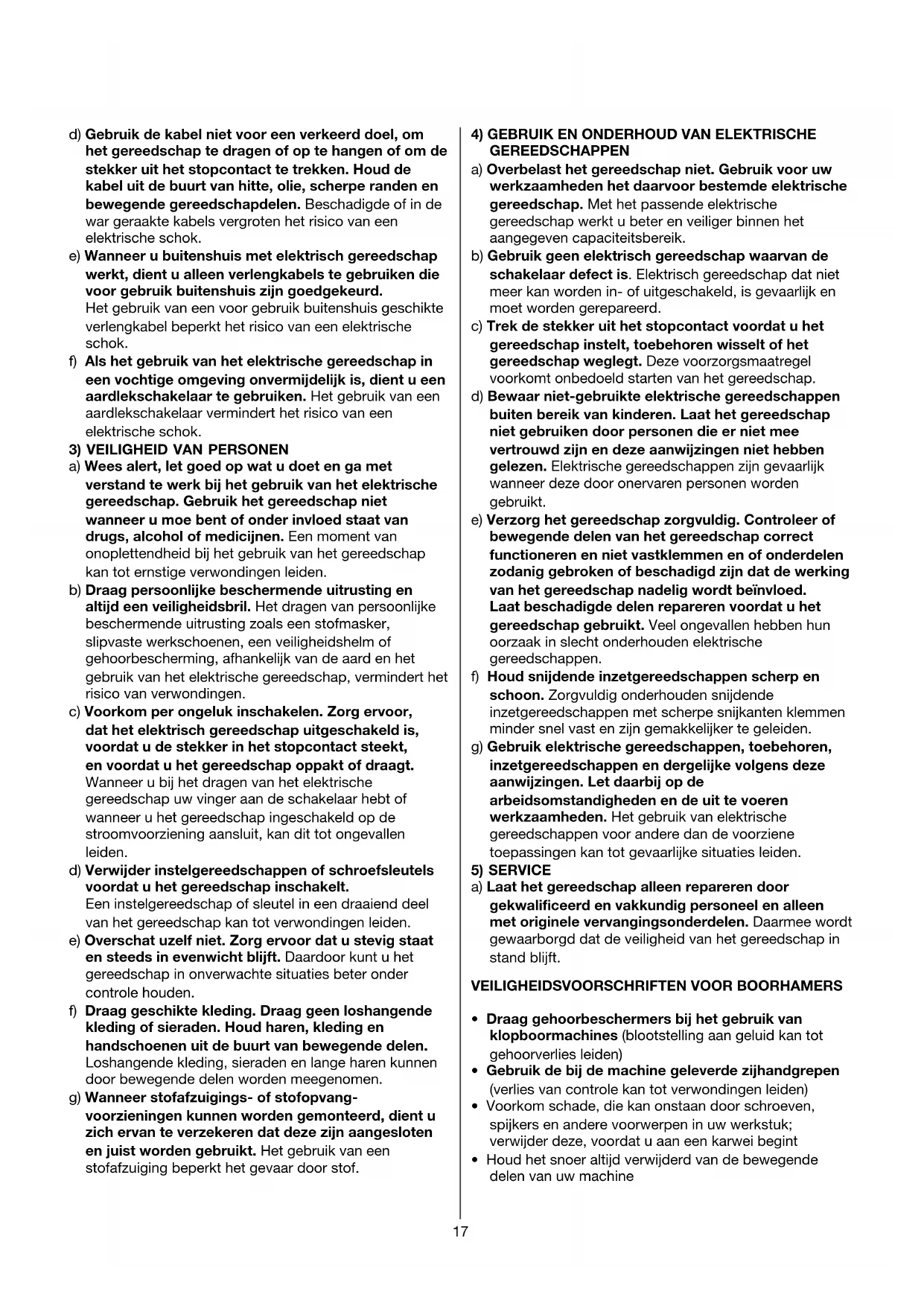

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u een

aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap

kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Zorg ervoor,

dat het elektrisch gereedschap uitgeschakeld is,

voordat u de stekker in het stopcontact steekt,

en voordat u het gereedschap oppakt of draagt.

Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel

van het gereedschap kan tot verwondingen leiden.

e) Overschat uzelf niet. Zorg ervoor dat u stevig staat

en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed.

Laat beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

VEILIGHEIDSVOORSCHRIFTEN VOOR BOORHAMERS

• Draag gehoorbeschermers bij het gebruik van

klopboormachines (blootstelling aan geluid kan tot

gehoorverlies leiden)

• Gebruik de bij de machine geleverde zijhandgrepen

(verlies van controle kan tot verwondingen leiden)

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk;

verwijder deze, voordat u aan een karwei begint

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine18

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast

dan wanneer het met de hand wordt vastgehouden)

• Als u uw machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• SKIL kan alleen een correcte werking van de machine

garanderen, indien de juiste accessoires worden

gebruikt, die verkrijgbaar zijn bij de vakhandel

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• Deze machine mag niet worden gebruikt door personen

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Houd het elektrische gereedschap alleen vast aan

de geïsoleerde greepvlakken als u werkzaamheden

uitvoert waarbij het inzetgereedschap verborgen

stroomleidingen of de eigen netkabel kan raken

(contact met een onder spanning staande leiding zet

ook de metalen delen van het elektrische gereedschap

onder spanning en leidt tot een elektrische schok)

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassifi ceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Gebruik de machine niet, wanneer het snoer

beschadigd is; laat dit door een erkende vakman

• Controleer of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Schakel in geval van onverwacht blokkeren van de

boorpunt (met een gevaarlijke schokbeweging als

gevolg) de machine onmiddellijk uit

• Houd rekening met de krachten, die optreden bij

blokkeren (vooral bij het boren in metaal); gebruik altijd

zijhandgreep H 2 en zorg ervoor, dat u stevig staat

• Trek altijd de stekker uit het stopcontact voordat u

een instelling verandert of een accessoire verwisselt

• Vastzetten van schakelaar voor continu gebruik 5

• Toerentalregeling voor langzaam starten 6

• Instelbaar maximum-toerental 7

Met wieltje B 2 kan een maximum-toerental traploos

ingesteld worden van minimum tot maximum

• Omschakelen van draairichting 8

- als de omkeerschakelaar niet in de uiterste stand op

links/rechts staat, kan schakelaar A niet ingedrukt

! schakel alleen om als de machine volledig

• Selecteren van functie-stand 9

- druk op knop F om schakelaar E te ontgrendelen

- draai schakelaar E naar de gewenste functie-stand

totdat deze vastklikt

! begin alleen te werken als schakelaar E

4 = beitelen met vaste beitel

! selecteer de functie-stand alleen als de machine

uitgeschakeld is en met de stekker uit het

- het hamerslagmechanisme treedt in werking als u

tijdens het boren een lichte druk op uw machine

- de beste boor-resultaten in beton worden verkregen

door een lichte druk (voldoende om de automatische

koppeling ingeschakeld te houden) op uw machine

uit te oefenen; de boorprestatie zal niet groter

worden door harder op uw machine te drukken

• Normaal boren/schroeven 0

Gebruik voor het boren in hout, metaal en kunststof en

voor het in- en uitdraaien van schroeven adapter J 2

- de adapter voor het inzetten reinigen en licht invetten

- trek vergrendelingshuls G 2 naar achteren en plaats

adapter draaiend en drukkend in SDS+ boorkop tot

deze vastklikt; de adapter vergrendelt automatisch

- controleer vergrendeling door aan adapter te trekken

- zet schakelaar E 2 op normaal boren (alleen als de

machine uitgeschakeld is en met de stekker uit

• Beitelen met roterende beitel !

! schakel de machine uit en trek de stekker uit het

- kies de functie “roterende” beitel19

• Beitelen met vaste beitel @

! schakel de machine uit en trek de stekker uit het

- kies de functie “roterende” beitel

- plaats de beitel in de gewenste stand

- kies de functie “vaste” beitel

• Verwisselen van bits #

! het SDS+ accessoire voor het inzetten reinigen en

- trek vergrendelingshuls G naar achteren en plaats

accessoire draaiend en drukkend in SDS+ boorkop

tot deze vastklikt; het accessoire vergrendelt

- controleer vergrendeling door aan accessoire te

- verwijder accessoire door vergrendelingshuls G naar

! het SDS+ accessoire dient beweeglijk geplaatst

te worden, waardoor tijdens het onbelast draaien

een excentrische onnauwkeurigheid onstaat; het

accessoire centreert zich tijdens het boren echter

geheel vanzelf zonder de boorprecisie te

! gebruik geen bits/beitels met een beschadigde

• Veiligheidskoppeling

Indien het accessoire blokkeert, wordt de verbinding

tussen aandrijving en as verbroken (met een ratelend

- schakel de machine onmiddellijk uit

- verwijder het geblokkeerde accessoire

- schakel de machine weer in

• Instellen van boordiepte $

• Vasthouden en leiden van de machine %

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- gebruik altijd zijhandgreep H (regelbaar zoals

- houd de ventilatie-openingen onbedekt

- oefen niet te veel druk uit; laat de machine het werk

• Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot gat

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

Het trillingsemissieniveau, dat achterin deze

gebruiksaanwijzing wordt vermeld (aangeduid met een

asterisk) is gemeten in overeenstemming met een

gestandaardiseerde test volgens EN 60745; deze mag

worden gebruikt om twee machines met elkaar te

vergelijken en als voorlopige beoordeling van de

blootstelling aan trilling bij gebruik van de machine voor

de vermelde toepassingen

- gebruik van de machine voor andere toepassingen,

of met andere of slecht onderhouden accessoires,

kan het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen)

! trek de stekker uit het stopcontact vóór het

• Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch defect

raken, dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor SKIL elektrische

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

u op www.skileurope.com)

• Geef electrisch gereedschap, accessoires en

verpakkingen niet met het huisvuil mee

(alleen voor EU-landen)

- volgens de Europese richtlijn 2002/96/EG inzake

oude electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

- symbool ^ zal u in het afdankstadium hieraan

CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten:

EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009),

2006/42/EG (vanaf 29-12-2009).

GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 95 dB(A) en het

geluidsvermogen-niveau 106 dB(A) (standaard deviatie: 3 dB), en de vibratie ✱ m/s

Bij het klopboren in beton Bij het beitelen Onzekerheid (K)
