NÁVOD NA OBSLUHU 1765 MA SKIL

určený stroj. S vhodným elektronářadím budete

• Tento nástroj sa má používať na príklepové vŕtanie do

betónu, tehly a kameňa, ako aj na ľahké sekanie;

na vŕtanie do dreva kovu a plastického materiálu ako aj

na skrutkovanie by sa malo používať špeciálne

• Príklepový systém na tomto nástroji má pri vrtaní do

betónu lepší výkon ako ktorákoľvek ručná vrtačka

• Tento nástroj js môže používať v kombinácii so

všetkými štandardnými SDS+ príslušenstvom

• Prečítajte a uschovajte tento návod na použitie 3

TECHNICKÉ ŠPECIFIKÁCIE 1

A Prepínač zapnúť/vypnúť a regulácia rýchlosti

B Koliesko na nastavenie maximálni rýchlosti

C Gombík na uzamknutie vypínača

D Páčka na zmenu smeru otáčania

E Prepínač na voľbu pracovného režimu

F Tlačidlo odblokovania

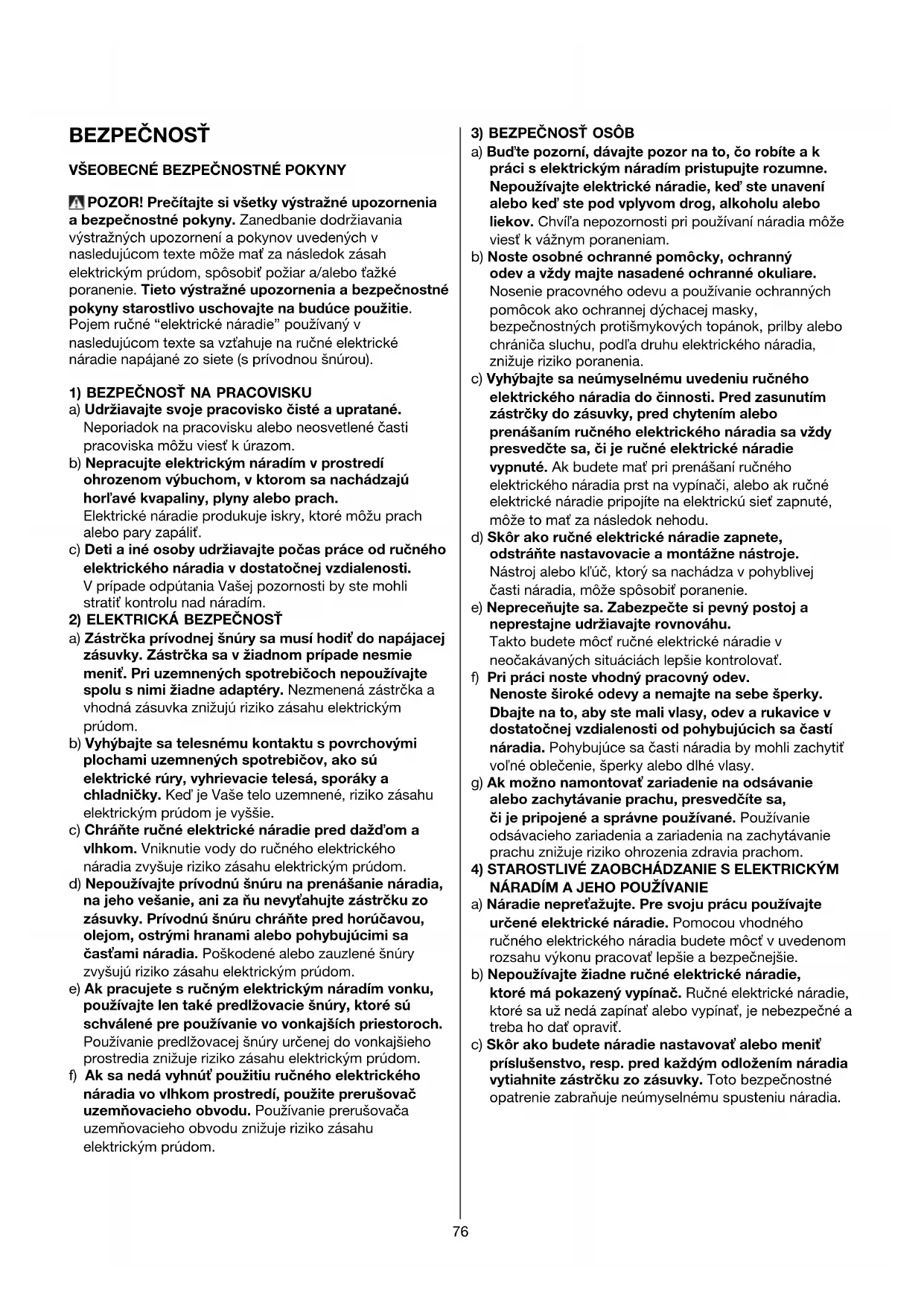

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY POZOR! Prečítajte si všetky výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie dodržiavania

výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie. Tieto výstražné upozornenia a bezpečnostné

pokyny starostlivo uschovajte na budúce použitie.

Pojem ručné “elektrické náradie” používaný v

nasledujúcom texte sa vzťahuje na ručné elektrické

náradie napájané zo siete (s prívodnou šnúrou).

1) BEZPEČNOSŤ NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané.

Neporiadok na pracovisku alebo neosvetlené časti

pracoviska môžu viesť k úrazom.

b) Nepracujte elektrickým náradím v prostredí

ohrozenom výbuchom, v ktorom sa nachádzajú

horľavé kvapaliny, plyny alebo prach.

Elektrické náradie produkuje iskry, ktoré môžu prach

c) Deti a iné osoby udržiavajte počas práce od ručného

elektrického náradia v dostatočnej vzdialenosti.

V prípade odpútania Vašej pozornosti by ste mohli

stratiť kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka prívodnej šnúry sa musí hodiť do napájacej

zásuvky. Zástrčka sa v žiadnom prípade nesmie

meniť. Pri uzemnených spotrebičoch nepoužívajte

spolu s nimi žiadne adaptéry. Nezmenená zástrčka a

vhodná zásuvka znižujú riziko zásahu elektrickým

b) Vyhýbajte sa telesnému kontaktu s povrchovými

plochami uzemnených spotrebičov, ako sú

elektrické rúry, vyhrievacie telesá, sporáky a

chladničky. Keď je Vaše telo uzemnené, riziko zásahu

elektrickým prúdom je vyššie.

c) Chráňte ručné elektrické náradie pred dažďom a

vlhkom. Vniknutie vody do ručného elektrického

náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

zásuvky. Prívodnú šnúru chráňte pred horúčavou,

olejom, ostrými hranami alebo pohybujúcimi sa

časťami náradia. Poškodené alebo zauzlené šnúry

zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie šnúry, ktoré sú

schválené pre používanie vo vonkajších priestoroch.

Používanie predlžovacej šnúry určenej do vonkajšieho

prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite prerušovač

uzemňovacieho obvodu. Používanie prerušovača

uzemňovacieho obvodu znižuje riziko zásahu

a) Buďte pozorní, dávajte pozor na to, čo robíte a k

práci s elektrickým náradím pristupujte rozumne.

Nepoužívajte elektrické náradie, keď ste unavení

alebo keď ste pod vplyvom drog, alkoholu alebo

liekov. Chvíľa nepozornosti pri používaní náradia môže

viesť k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný

odev a vždy majte nasadené ochranné okuliare.

Nosenie pracovného odevu a používanie ochranných

pomôcok ako ochrannej dýchacej masky,

bezpečnostných protišmykových topánok, prilby alebo

chrániča sluchu, podľa druhu elektrického náradia,

znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky, pred chytením alebo

prenášaním ručného elektrického náradia sa vždy

presvedčte sa, či je ručné elektrické náradie

vypnuté. Ak budete mať pri prenášaní ručného

elektrického náradia prst na vypínači, alebo ak ručné

elektrické náradie pripojíte na elektrickú sieť zapnuté,

môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete,

odstráňte nastavovacie a montážne nástroje.

Nástroj alebo kľúč, ktorý sa nachádza v pohyblivej

časti náradia, môže spôsobiť poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a

neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v

neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe šperky.

Dbajte na to, aby ste mali vlasy, odev a rukavice v

dostatočnej vzdialenosti od pohybujúcich sa častí

náradia. Pohybujúce sa časti náradia by mohli zachytiť

voľné oblečenie, šperky alebo dlhé vlasy.

g) Ak možno namontovať zariadenie na odsávanie

alebo zachytávanie prachu, presvedčíte sa,

či je pripojené a správne používané. Používanie

odsávacieho zariadenia a zariadenia na zachytávanie

prachu znižuje riziko ohrozenia zdravia prachom.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte

určené elektrické náradie. Pomocou vhodného

ručného elektrického náradia budete môcť v uvedenom

rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie,

ktoré má pokazený vypínač. Ručné elektrické náradie,

ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a

treba ho dať opraviť.

c) Skôr ako budete náradie nastavovať alebo meniť

príslušenstvo, resp. pred každým odložením náradia

vytiahnite zástrčku zo zásuvky. Toto bezpečnostné

opatrenie zabraňuje neúmyselnému spusteniu náradia.77

d) Nepoužívané ručné elektrické náradie uschovávajte

mimo dosahu detí. Nedopusťte, aby ručné elektrické

náradie používali osoby, ktoré s ním nie sú dôkladne

oboznámené, alebo ktoré si neprečítali tento Návod

na používanie. Ak ručné elektrické náradie používajú

neskúsené osoby, stáva sa nebezpečným nástrojom.

e) Elektrické náradie starostlivo ošetrujte.

Skontrolujte, či pohyblivé súčiastky náradia

bezchybne fungujú a neblokujú a či nie sú zlomené

alebo poškodené niektoré súčiastky, ktoré by mohli

negatívne ovplyvniť fungovanie ručného elektrického

náradia. Pred použitím ručného elektrického náradia

dajte poškodené súčiastky opraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

g) Používajte ručné elektrické náradie, príslušenstvo,

pracovné nástroje a pod. podľa týchto pokynov.

Zohľadnite pritom konkrétne pracovné podmienky a

činnosť, ktorú máte vykonať. Používanie ručného

elektrického náradia na iné ako určené účely môže viesť

k nebezpečným situáciám.

a) Ručné elektrické náradie zverte do opravy len

originálne náhradné súčiastky. Tým sa zabezpečí

BEZPEČNOSTNÉ POKYNY PRE VŔTACIEKLADIVÁ

• Používajte chrániče sluchu s příklepovú vŕtačku

(nadmerný hluk môže zapríčiniť stratu sluchu)

• Používajte pomocná rukoväť dodávanú s náradím

(strata kontroly môže spôsobiť vznik úrazu)

• Zabránte poškodeniu náradia skrutkami, klincami a

inými kovovými predmetmi v obrobku; zoberte ich dole

prv než začnete pracovať

• Elektrickú šnúru udržujte vždy mimo pohybujúcich sa

• Zaistite obrábaný diel (obrábaný diel uchytený

pomocou upínacích zariadení alebo vo zveráku je oveľa

bezpečnejší kým v ruke)

• Skôr než nástroj položíte, presvedčte sa že je motor

vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Používajte úplne odmotanú a bezpečnú predlžovaciu

šnúru s kapacitou 16 A

• V prípade elektrickej alebo mechanickej poruchy

zastavte okamžite nástroj a vytiahnite zástrčku z

• SKIL zabezpečí bezchybný chod nástroja len ak sa

používa správne príslušenstvo, ktoré môžete získať od

• Používajte iba príslušenstvo, u ktorého hodnota

prípustných obrátok zodpovedá minimálne najvyšším

• Tento nástroj by nemali používať osoby mladšie ako

• Na vyhľadanie skrytých elektrických vedení,

plynových a vodovodných potrubí použite vhodné

hľadacie prístroje, alebo sa spojte s príslušným

dodávateľom (kontakt s elektrickým vedením môže

mať za následok vznik požiaru alebo spôsobiť zásah

elektrickým prúdom; poškodenie plynového potrubia

môže spôsobiť výbuch; prevŕtanie vodovodného

potrubia spôsobí vecné škody, alebo môže spôsobiť

zásah elektrickým prúdom)

• Elektrické náradie držte za izolované plochy rukovätí

pri vykonávaní takej práce, pri ktorej by mohol

nástroj natrafiť na skryté elektrické vedenia alebo

zasiahnuť vlastnú prívodnú šnúru náradia (kontakt s

vedením, ktoré je pod napätím, spôsobí, že aj kovové

súčiastky náradia sa dostanú pod napätie, čo má za

následok zásah elektrickým prúdom)

• Neobrábajte materiál, ktorý obsahuje azbest (azbest

sa považuje za rakovinotvorný materiál)

• Prach z materiálu, akým je náter obsahujúci olovo,

niektoré druhy dreva, minerály a kovy môže byť škodlivý

(styk alebo nadýchanie prachu môže spôsobiť alergické

reakcie a/alebo respiračné ochorenia obsluhy a

okolostojacich osôb); používajte ochrannú masku

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

prísadami pre úpravu dreva; používajte ochrannú

• Ak je sieťová šnúra poškodená alebo ak sa prereže

počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte

z hlavnej elektrickej siete

• Nikdy nepoužívajte nástroj ak je šnúra poškodená;

šnúru musí vymeniť kvalifikovaná osoba

• Vždy skontrolujte či je napätie elektrického prúdu

rovnaké ako napätie na štítku nástroja (nástroj s

menovaným napätím 230V alebo 240V sa môže napojiť

aj na 220V-ový prúd)

• Ak sa hrot vrtáka neočakávane vzprieči (a spôsobí

náhlu, neočakávanú reakciu), tak nástroj ihneď vypnite

• Uvedomte si veľkosť síl vyvolaných vzpriečením,

(zvlášť pri vŕtaní kovov); vždy použite pomocná

rukoväť H 2 a stojne bezpečne

• Pri nastavovaní alebo výmene príslušenstva vždy

vytiahnite prívodný kábel zo zásuvky

• Zapínanie/vypínanie 4

• Uzamknutie vypínača pri nepretržitom užívaní 5

• Regulácia rýchlosti na hladké zapnutie 6

• Maximálne riadenie rýchlosti otáčok 7

Pomocou kolieska B 2 je možné plynulo nastaviť

rýchlosť otáčok od minima po maximum78

• Zmena smeru otáčania 8

- ak nie je správne nastavená v polohe vľavo/vpravo,

spínač A sa nedá aktivovať

! zmeňte smer otáčania len keď je nástroj úplne

• Voľbu pracovného režimu 9

- ak chcete odblokovať spínač E, stlačte tlačidlo F

- otočte prepínač E do požadovaného pracovného

režimu, kým nezaklapne

! zariadenie sa spustí len ak je spínač E

1 = normálne vŕtanie/skrutkovanie

2 = príklepové vŕtanie

3 = sekanie rotačným sekáčom

4 = sekanie fixným sekáčom

! voľte pracovný režim len keď je náradie vypnuté a

- príklepový mechanizmus sa zapojí jemným

pritlačením na nástroji keď sa vrták dotkne obrobku

- najlepšie výsledky pri príklepovom vrtaní sa dosiahnu

pritlačením; výkon sa nezlepší ak sa bude vrták tlačiť

• Normálne vŕtanie/skrutkovanie 0

Na vŕtanie do dreva, kovu a plastického materiálu ako aj

na skrutkovanie by sa mal používať adaptér J 2

- adaptér pred namontovaním očisťte a jemne natrite

- skontrolujte zatiahnutím či je príslušenstvo správne

- nastavte vypínač E 2 na normálne vŕtanie (prepnite

len keď je náradie vypnuté a zástrčka odpojená)

• Sekanie rotačným sekáčom !

! nástroj vypnite a vytiahnite zo zásuvky

- zvoľte ”rotačný” režim sekania

• Sekanie fixným sekáčom @

! nástroj vypnite a vytiahnite zo zásuvky

- zvoľte ”rotačný” režim sekania

- vložte sekáč do požadovanej polohy

- zvoľte ”fixný” režim sekania

• Ako vymeniť hroty #

! pred vložením SDS+ príslušenstvo očisťte a jemne

- zatiahnite zamykaciu objímku G smerom dozadu a

zatlačením ho až kým zapadne dnu; príslušenstvo sa

automaticky pevne napojí na miesto

- skontrolujte zatiahnutím či je príslušenstvo správne

- príslušenstvo vyberte zatiahnutím zamykacej objímky

! príslušenstvo SDS+ sa musí voľne pohybovať a

tým sa spôsobuje ekcentricita keď nie je nástroj

zaťažený; napriek tomu sa príslušenstvo

automaticky sústredí do prostriedku počas

prevádzky a presnosť vrtania sa tým neovplyvní

! nepoužívajte hroty/sekáče s poškodenou stopkou

- vyberte zaseknuté príslušenstvo

- vždy použite pomocná rukoväť H (má sa nastaviť

- vetracie štrbiny udržujte nezakryté

- na nástroj príliš netlačte; nechajte nástroj robiť prácu

• Vŕtanie železných kovov

- keď je treba vyvŕtať väčšiu dieru, najskôr predvŕtajte

- natrite vŕtacie hroty z času na čas olejom

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane

dreva by sa mala predvŕtať diera, aby sa zabránilo

Hladina emisií od vibrácií uvedená na zadnej strane

tohto návodu na obsluhu (označená hviezdičkou) bola

nameraná v súlade s normalizovaným testom uvedeným

v norme EN 60745; môže sa používať na vzájomné

porovnávanie náradí a na predbežné posúdenie

vystavenia účinkom vibrácií pri používaní náradia pre

- používanie náradia na rôzne aplikácie, alebo v

spojení s rôznymi alebo nedostatočne udržiavanými

doplnkami môže značne zvýšiť úroveň vystavenia

- časové doby počas ktorých je je náradie vypnuté

alebo počas ktorých náradie beží ale v skutočnosti

nevykonáva prácu môžu značne znížiť úroveň

! chráňte sa pred účinkami vibrácií tak, že budete

náradie a jeho príslušenstvo správne udržiavať,

tak že nebudete pracovať so studenými rukami a

tak že si svoje pracovné postupy správne

! pred čistením odpojte z elektrickej siete

• Ak by nástroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu

vykonať autorizovanej servisnej opravovni elektrického

- pošlite nástroj bez rozmontovania spolu s dôkazom

o kúpe; vášmu dílerovi alebo do najbližšieho

servisného strediska SKIL (zoznam adries servisných

stredisiek a servisný diagram nástroja sú uvedené na

• Elektrické náradie, príslušenstvo a balenia

nevyhadzujte do komunálneho odpadu

- podľa európskej smernice 2002/96/EG o nakladaní s

použitými elektrickými a elektronickými zariadeniami

a zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

zbierať oddelene od ostatného odpadu a podrobiť

ekologicky šetrnej recyklácii

- pripomenie vám to symbol ^, keď ju bude treba

LT CE PREHLÁSENIE O ZHODE Vÿhradne na na√u vlastnú zodpovednos† prehlasujeme, Ωe tento vÿrobok zodpovedá nasledujúcim

28.12.2009), 2006/42/EG (od 29.12.2009).

106 dB(A) (√tandardná odch¥lka: 3 dB), a vibrácie sú ✱ m/s

(metóda ruka - paΩa).

Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

Pri v⁄taní do betónu s príklepom Pri sekaní NepresnosÈ (K)
