BEDIENUNGSANLEITUNG 1765 MA SKIL

ORIGINALBETRIEBSANLEITUNG . . . . . .

• Das Werkzeug ist bestimmt zum Schlagbohren in Beton,

Ziegel und Stein sowie für leichte Meißelarbeiten;

zum Bohren in Holz, Metall und Kunststoff sowie für

Schraubarbeiten sollte spezifi sches Zubehör verwendet

• Das Schlagbohr-System bei diesem Werkzeug übertrifft

bei weitem alle Schlagbohrmaschinen beim Bohren in

• Dieses Werkzeug erlaubt den Gebrauch jedes normalen

• Bitte diese Bedienungsanleitung sorgfältig lesen und

A Schalter zum Ein-Aus-Schalten und zur

B Rad zur Maximalgeschwindigkeits-Kontrolle

C Knopf zum Feststellen des Schalters

D Hebel zum Umschalten der Drehrichtung

E Schalter zum Wählen der Betriebsart13

F Entriegelungstaste

G Verriegelungshülse

J Adapter + 13 mm Bohrfutter

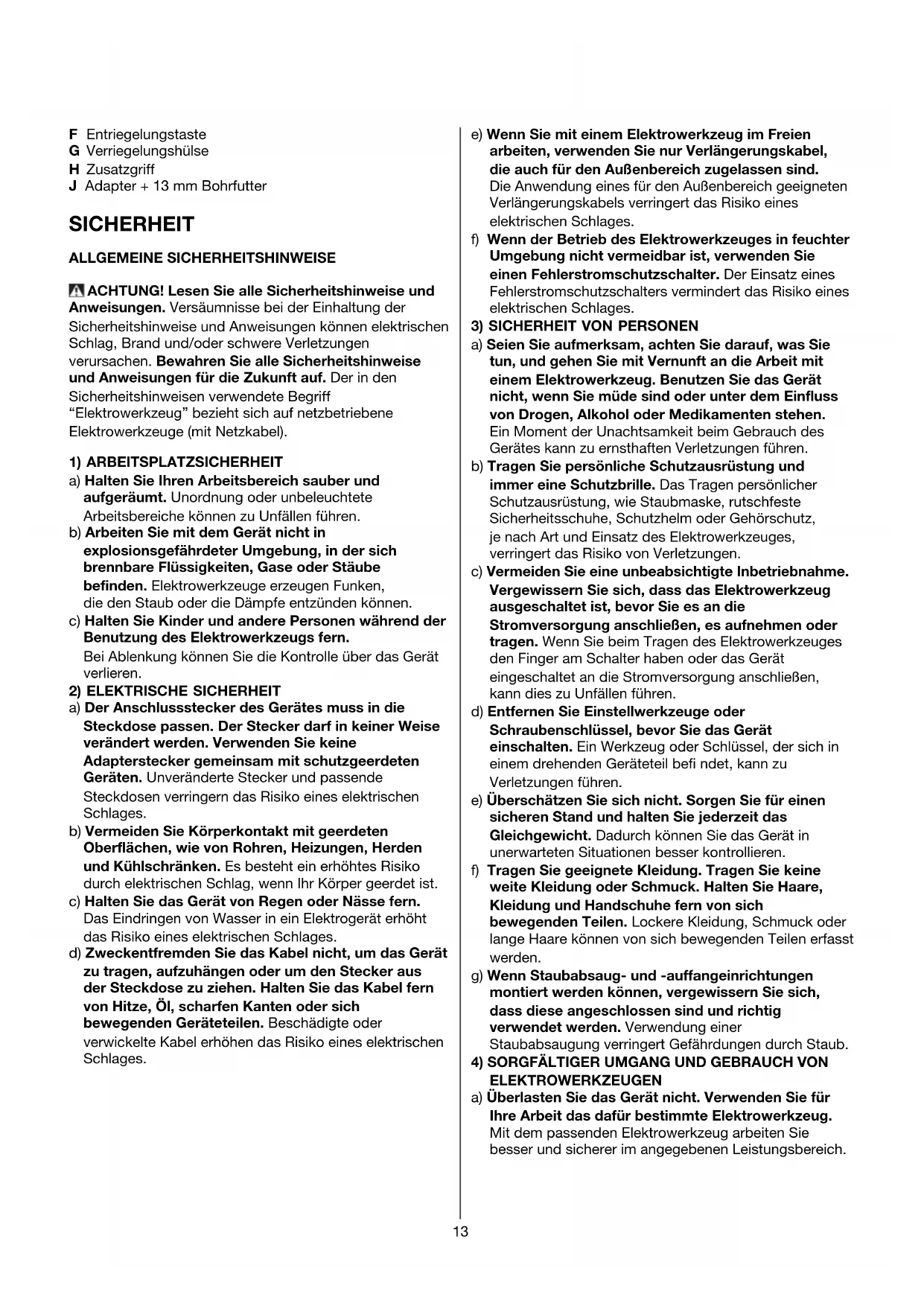

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff

“Elektrowerkzeug” bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und

aufgeräumt. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz,

je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät

eingeschaltet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil befi ndet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.14

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose,

bevor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf.

Lassen Sie Personen das Gerät nicht benutzen, die

mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Elektrowerkzeuge

sind gefährlich, wenn Sie von unerfahrenen Personen

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHRHAMMER

• Gehörschutz tragen beim Gebrauch von

Schlagbohrmaschinen (Aussetzung dem Geräusch

kann zu Gehörverlust führen)

• Mit dem Werkzeug gelieferte Seitengriffe benutzen

Verlust der Kontrolle kann zu Verletzungen führen)

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes

Zubehör verwendet wird, welches bei ihren

Fachhändlern erhältlich ist

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste

Leerlaufdrehzahl des Werkzeuges

• Der Benutzer dieses Werkzeuges sollte älter als

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche Versorgungsgesellschaft

hinzu (Kontakt mit Elektroleitungen kann zu Feuer und

elektrischem Schlag führen; Beschädigung einer

Gasleitung kann zur Explosion führen; Eindringen in eine

Wasserleitung verursacht Sachbeschädigung oder kann

einen elektrischen Schlag verursachen)

• Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen,

bei denen das Zubehör verborgene Stromleitungen

oder das eigene Netzkabel treffen kann (Kontakt mit

einer spannungsführenden Leitung setzt auch

Metallteile des Elektrowerkzeuges unter Spannung und

führt zu einem elektrischen Schlag)

• Bearbeiten Sie kein asbesthaltiges Material

(Asbest gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen);

tragen Sie eine Staubmaske und arbeiten Sie mit

einem Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassifi ziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)15

• Im Falle des unerwarteten Blockierens des Bohrers

(mit einer ruckartigen gefährlichen Reaktion),

das Werkzeug sofort abschalten

• Beachten Sie die auftretenden Kräfte beim Blockieren

(besonders beim Bohren in Metall); das Werkzeug

immer am Seitengriff H 2 festhalten und einen

sicheren Stand einnehmen

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

• Ein-/Aus-Schalten 4

• Arretierung des Schalters für Dauerlauf 5

• Drehzahlregulierung für Sanftanlauf 6

• Maximalgeschwindigkeits-Kontrolle 7

Mit dem Rad B 2 wird die Maximalgeschwindigkeit

stufenlos von minimal bis maximal eingestellt

• Umschalten der Drehrichtung 8

- wenn die links/rechts Position nicht richtig einrastet,

kann der Schalter A nicht betätigt werden

! Drehrichtung nur dann umschalten, wenn das

Werkzeug vollkommen stillsteht

• Wählen der Betriebsart 9

- Taste F drücken um Schalter E zu entriegeln

- Schalter E in die gewünschte Betriebsart drehen,

! nur mit der Arbeit anfangen, wenn Schalter E

1 = normales Bohren/Schrauben

3 = Meißeln mit rotierendem Meißel

4 = Meißeln mit feststehendem Meißel

! Betriebsart nur wählen wenn das Werkzeug

ausgeschaltet und der Netzstecker gezogen ist

- der Schlagbohr-Mechanismus wird durch einen

leichten Druck auf das Werkzeug eingeschaltet,

wenn der Bohrer in Kontakt mit dem Werkstück

- beste Bohrergebnisse können nur durch einen

leichten Druck auf das Werkzeug erzielt werden, der

erforderlich ist, die automatische Kupplung zu

betätigen; größerer Druck verbessert nicht das

• Normales Bohren/Schrauben 0

Zum Bohren in Holz, Metall und Kunststoff sowie zum

Schrauben Adapter J 2 verwenden

- Adapter vor Einsetzen reinigen und leicht fetten

- Verriegelungshülse G 2 zurückziehen und Adapter in

das SDS+ Bohrfutter drehend und hineinschiebend

bis zum Einrasten einführen; der Adapter verriegelt

- Verriegelung durch Ziehen am Adapter prüfen

- Schalter E 2 auf Normalbohren stellen

(nur betätigen wenn das Werkzeug ausgeschaltet

und der Netzstecker gezogen ist)

• Meißeln mit rotierendem Meißel !

! das Werkzeug ausschalten und den Netzstecker

- die Betriebsart für “rotierendes” Meißeln wählen

• Meißeln mit feststehendem Meißel @

! das Werkzeug ausschalten und den Netzstecker

- die Betriebsart für “rotierendes” Meißeln wählen

- den Meißel in die gewünschte Stellung bringen

- die Betriebsart für “feststehendes” Meißeln wählen

• Wechseln von Bits #

! SDS+ Zubehör vor Einsetzen reinigen und leicht

- Verriegelungshülse G zurückziehen und das Zubehör

in das SDS+ Bohrfutter drehend und hineinschiebend

bis zum Einrasten einführen; das Zubehör verriegelt

- Verriegelung durch Ziehen am Zubehör prüfen

- Zubehör entfernen durch Zurückziehen der

Verriegelungshülse G

! das SDS+ Zubehör muß frei beweglich sein,

wodurch beim Leerlauf eine Rundlaufabweichung

entsteht, die sich beim Bohren selbsttätig

zentriert; dies hat keine Auswirkungen auf die

Genauigkeit des Bohrlochs

! keine Bits/Meißel mit beschädigtem Schaft

• Sicherheitskupplung

Blockiert das Zubehör, wird der Antrieb zur Spindel

unterbrochen (schlagendes Geräusch)

- das Werkzeug sofort abschalten

- blockiertes Zubehör entfernen

- das Werkzeug wieder anschalten

• Einstellen der Bohrtiefe $

• Halten und Führen des Werkzeuges %

! Werkzeug beim Arbeiten immer am grauen

- das Werkzeug immer am Seitengriff H festhalten

(kann laut Darstellung geregelt werden)

- halten Sie die Lüftungsschlitze offen

- nicht zuviel Druck auf das Werkzeug ausüben;

lassen Sie das Werkzeug für Sie arbeiten

• Beim Bohren in Metall

- kleines Loch vorbohren wenn ein größeres Loch

- Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder

Kopfstück eines Holzes sollte ein Loch vorgebohrt

werden um ein Spalten des Holzes zu vermeiden

Die im hinteren Teil dieser Bedienungsanleitung

angegebene Vibrationsemissionsstufe (durch ein

Sternchen dargestellt) wurde mit einem standardisierten

Test gemäß EN 60745 gemessen; Sie kann verwendet

werden, um ein Werkzeug mit einem anderen zu

vergleichen und als vorläufi ge Beurteilung der

Vibrationsexposition bei Verwendung des Werkzeugs für

die angegebenen Anwendungszwecke16

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges fi nden Sie unter

• Elektrowerkzeuge, Zubehör und Verpackungen nicht

in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederververtung zugeführt werden

- hieran soll Sie Symbol ^ erinnern

Elektrische gereedschappen veroorzaken vonken die

2) ELEKTRISCHE VEILIGHEID

3 = beitelen met roterende beitel

4 = beitelen met vaste beitel

! selecteer de functie-stand alleen als de machine

• Beitelen met roterende beitel !

• Beitelen met vaste beitel @

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder

normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG,

2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel dieses Gerätes 95 dB(A) und der

Schalleistungspegel 106 dB(A) (Standard- abweichung: 3 dB), und die Vibration ✱ m/s

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

Beim Schlagbohren in Beton Beim Meißeln Unsicherheit (K)
