BRUKSANVISNING 1765 MA SKIL

• Maskinen är avsedd för slagborrning i betong, tegel och

sten samt för lättare mejslingsarbete; för borrning i trä,

metall och plast samt för skruvdragning måste specifi kt

• Slagborrsystemet i denna maskin konkurrerar ut varje

traditionell slagborrmaskin, när du skall borra i betong

• Denna maskin är konstruerad för användning i

kombination med alla standard SDS+ tillbehör

• Läs och spara denna instruktionsbok 320

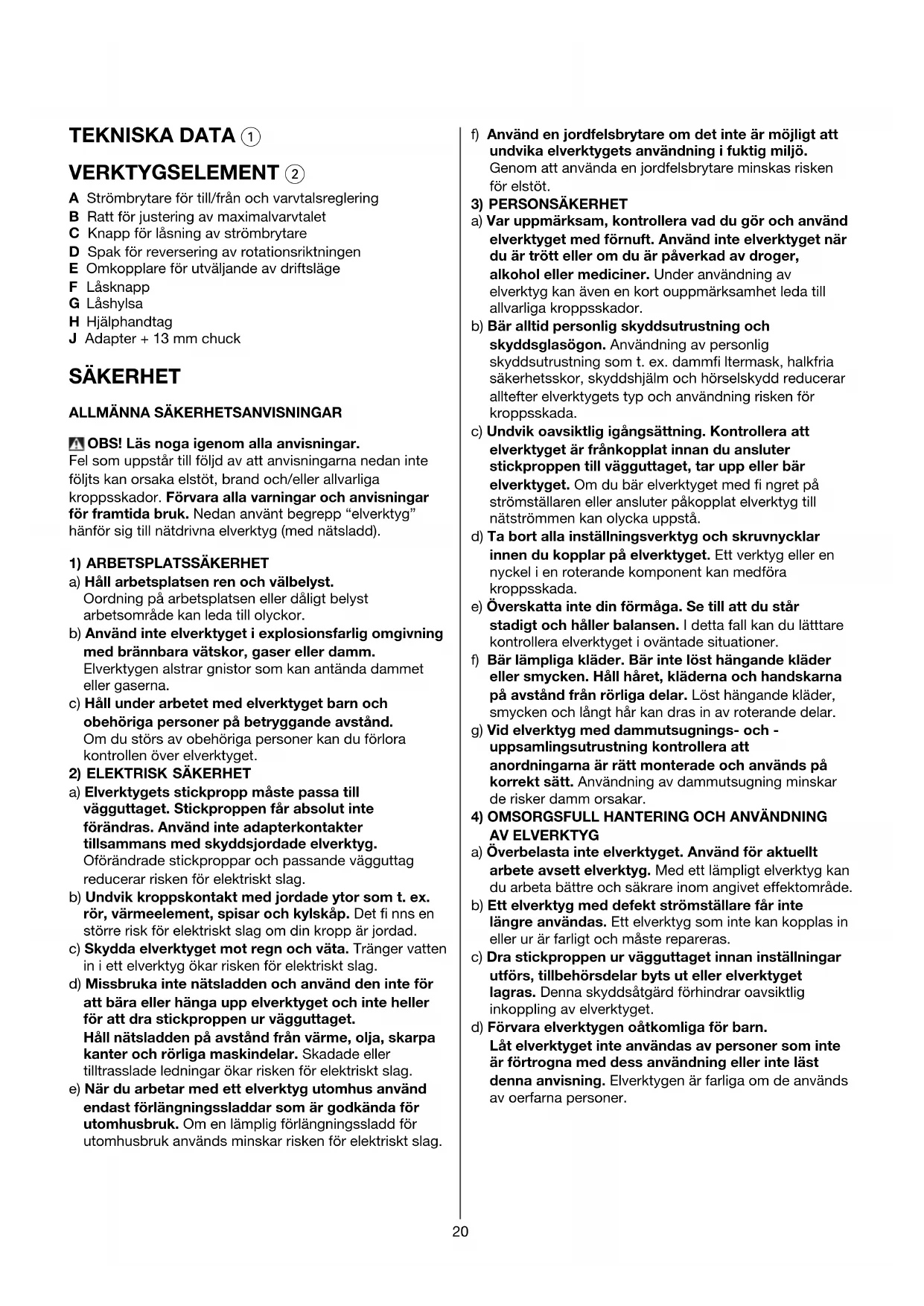

A Strömbrytare för till/från och varvtalsreglering

B Ratt för justering av maximalvarvtalet

C Knapp för låsning av strömbrytare

D Spak för reversering av rotationsriktningen

E Omkopplare för utväljande av driftsläge

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisningarna nedan inte

följts kan orsaka elstöt, brand och/eller allvarliga

kroppsskador. Förvara alla varningar och anvisningar

för framtida bruk. Nedan använt begrepp “elverktyg”

hänför sig till nätdrivna elverktyg (med nätsladd).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen eller dåligt belyst

arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm.

Elverktygen alstrar gnistor som kan antända dammet

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd.

Om du störs av obehöriga personer kan du förlora

kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det fi nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget.

Håll nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när

du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av

elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfi ltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget, tar upp eller bär

elverktyget. Om du bär elverktyget med fi ngret på

strömställaren eller ansluter påkopplat elverktyg till

nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -

uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget innan inställningar

utförs, tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsiktlig

inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer som inte

är förtrogna med dess användning eller inte läst

denna anvisning. Elverktygen är farliga om de används

av oerfarna personer.21

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar

kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten.

Används elverktyget på icke ändamålsenligt

sätt kan farliga situationer uppstå.

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar.

Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR BORRHAMMARE

• Använd hörselskydd med slagborrmaskiner

(utsättande för ljud kan orsaka bullerskador)

• Använd extra handtaget som medföljer maskinen

(förlorad kontroll kan orsaka person skador)

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Håll alltid sladden på säkert avstånd från rörliga

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om

det hålls fast för hand)

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

• Använd helt utrullade och säkra förlängningssladdar

med kapacitet på 16 A

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• SKIL kan endast garantera att maskinen fungerar felfritt

om rätt tillbehör används som du kan köpa hos

närmaste SKIL-återförsäljare

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Den här maskinen ska inte användas av personer under

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan

förorsaka sakskador eller elstöt)

• Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledningar eller

egen nätsladd (om elverktyget kommer i kontakt med

en spänningsförande ledning sätts elverktygets

metalldelar under spänning som sedan leder till elstöt)

• Asbesthaltigt material får inte bearbetas

(asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller

inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassifi cerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling;

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som fi nns angående damm,

för de material du skall arbete med

• Skadas eller kapas nätsladden under arbetet, rör inte

vid sladden utan dra genast ut stickkontakten

• Använd ej maskinen om sladden är trasig; låt den byta

ut av en kvalifi cerad person

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Om borr-bit tillfälligt skulle blockera (orsaka en ryckig

och farlig reaktion), stäng genast av maskinen

• Var medveten om den kraft som uppstår i händelse av

blockering (speciellt när du borrar i metaller);

använd alltid extrahandtaget H 2 och se till att du

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• Låsning av strömbrytare för kontinuerlig drift 5

• Varvtalsreglering för mjukstart 6

• Justering av maximalvarvtalet 7

Med ratten B 2 kan maximalvarvtalet justeras steglöst

från minimum till maximum

• Reversering av rotationsriktningen 8

- om inte vänster/höger är inställt i rätt läge, kan inte

strömbrytaren A tryckas in

! ändra rotationsriktningen när maskinen är helt

• Utväljande av driftsläge 9

- tryck på knappen F för att låsa upp omkopplaren E

- vrid omkopplaren E till önskat driftsläge tills den

! arbeta endast när omkopplaren E är låst

4 = mejsling med fast mejsel

! välj driftsläge endast då maskinen är avstängd

och kontakten urdragen

- slagborrmekanismen aktiveras genom ett lätt tryck

på maskinen, när borren är i kontakt med

- det bästa slagborrresultatet uppnås genom endast

ett lätt tryck på maskinen, vilket är tillräckligt för att

den automatiska kopplingen skall aktiveras;

borrresultatet blir inte bättre genom att trycka

• Normal borrning/skruvdragning 0

För borrning i trä, metall och plast samt för

skruvdragning använd adapter J 2

- rengör och fetta in adaptern lätt innan det sätts i

- dra tillbaka låshylsan G 2 och för in adaptern i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; adaptern låser sig automatiskt

- kontrollera låsningen genom att dra i adaptern

- ställ in vridknappen E 2 till normal borrning

(används endast då maskinen är avstängd och

• Mejsling med roterande mejsel !

! stäng av maskinen och dra ut sladden

- välj roterande mejslingsläge

• Mejsling med fast mejsel @

! stäng av maskinen och dra ut sladden

- välj roterande mejslingsläge

- placera mejseln i önskat läge

- välj fast mejslingsläge

! rengör och fetta in SDS+ tillbehöret lätt innan det

- dra tillbaka låshylsan G och för in tillbehöret i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; tillbehöret låser sig automatiskt

- kontrollera låsningen genom att dra i tillbehöret

- ta bort tillbehöret genom att dra tillbaka låshylsan G

! SDS+ tillbehöret måste vara fritt rörligt; genom

detta uppstår under tomgång en ocentrerad

rörelse vilken upphör vid borrning; detta påverkar

ej borrets precision

! använd aldrig bits/mejslar med trasig axel

Om tillbehöret blockeras, frånkopplas spindelns

drivkraft (orsakar en skramlande ljud)

- stäng genast av maskinen

- starta maskinen igen

• Justering av borrdjupet $

• Fattning och styrning av maskinen %

! under arbetet, håll alltid verktyget i det grå

- använd alltid extrahandtaget H (kan justeras enligt

- håll ventilationsöppningarna ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

• När du borrar i järnmetaller

- förborra ett mindre hål då ett större behövs

- olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan

av trämaterialet skall förborrning ske för att undvika

Vibrationsemissionsvärdet som står på baksidan av den

här instruktionsboken (anges med en asterisk) har

uppmätts enligt ett standardiserat test i enlighet med

EN 60745; detta värde kan användas för att jämföra

vibrationen hos olika verktyg och som en ungefärlig

uppskattning av hur stor vibration användaren utsätts

för när verktyget används enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör

kan detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna)

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste

SKIL serviceverkstad (adresser till servicestationer

och sprängskisser av maskiner fi nns på

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig

- symbolen ^ kommer att påminna om detta när det

en kapacitet på 16 A

omdrejningstal i ubelastet tilstand

skåner miljøet mest muligt

Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och

dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009),

2006/42/EG (from 29.12.2009).

LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 95 dB(A) och ljudeffektnivån 106 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s

För slagborrning i betong För mejsling Onoggrannhet (K)
