INSTRUKCJA OBSŁUGI 1765 MA SKIL

PL Młot udarowo-obrotowy 1765

• Wiertarka przeznaczona jest do wiercenia udarowego w

betonie, cegle i kamieniu oraz do lekkiego dłutowania;

do wiercenia w drewnie, metalu i tworzywach

sztucznych oraz do wkręcania stosować odpowiedni

• Zastosowany system udarowy pozwala na osiągnięcie

znacznie większych wydajności wiercenia w betonie w

porównaniu do wiertarek udarowo-obrotowych

• Elektronarzędzie przystosowane jest do mocowania

narzędzi roboczych z chwytem wykonanym w

• Przeczytać i zachować niniejszą instrukcję obsługi 3

PARAMETRY TECHNICZNE 1

ELEMENTY NARZĘDZIA 2

A Przycisk włącznik/wyłącznik i regulator prędkości

B Pokrętło do kontrola maksymalnej prędkości obrotowej

C Przycisk blokady włącznika

D Dżwignia zmiany kierunku obrotów

E Przełącznik wyboru trybu dzałania

F Przycisk zwolnienia blokady

J Adapter + uchwyt 13 mm53

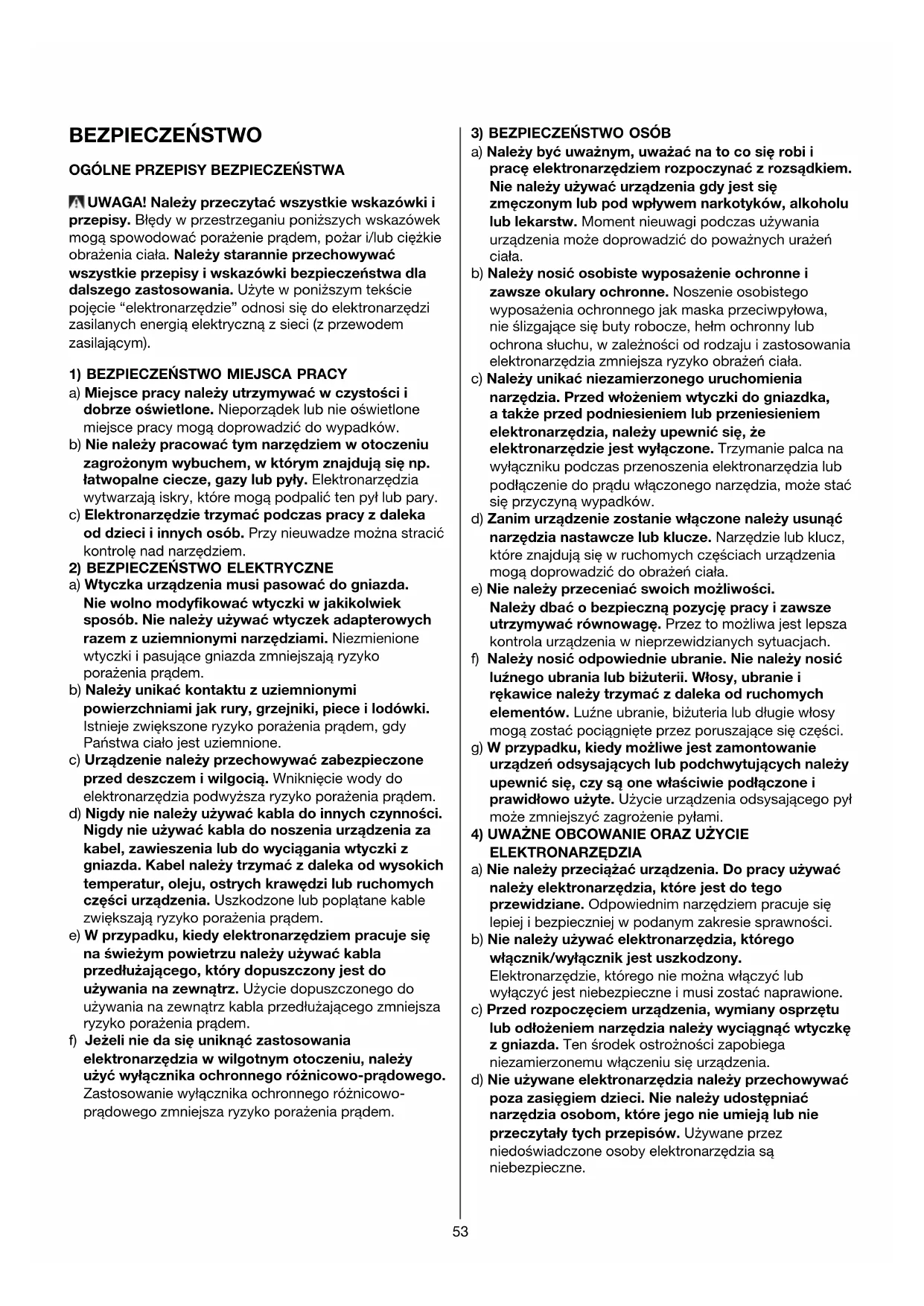

BEZPIECZEŃSTWO OGÓLNE PRZEPISY BEZPIECZEŃSTWA UWAGA! Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należy starannie przechowywać

wszystkie przepisy i wskazówki bezpieczeństwa dla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

1) BEZPIECZEŃSTWO MIEJSCA PRACY

a) Miejsce pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nie należy pracować tym narzędziem w otoczeniu

zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzie trzymać podczas pracy z daleka

od dzieci i innych osób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2) BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczka urządzenia musi pasować do gniazda.

Nie wolno modyfikować wtyczki w jakikolwiek

sposób. Nie należy używać wtyczek adapterowych

razem z uziemnionymi narzędziami. Niezmienione

wtyczki i pasujące gniazda zmniejszają ryzyko

b) Należy unikać kontaktu z uziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenie należy przechowywać zabezpieczone

przed deszczem i wilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdy nie należy używać kabla do innych czynności.

Nigdy nie używać kabla do noszenia urządzenia za

kabel, zawieszenia lub do wyciągania wtyczki z

gniazda. Kabel należy trzymać z daleka od wysokich

temperatur, oleju, ostrych krawędzi lub ruchomych

części urządzenia. Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.

e) W przypadku, kiedy elektronarzędziem pracuje się

na świeżym powietrzu należy używać kabla

przedłużającego, który dopuszczony jest do

używania na zewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu, należy

użyć wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3) BEZPIECZEŃSTWO OSÓB

a) Należy być uważnym, uważać na to co się robi i

pracę elektronarzędziem rozpoczynać z rozsądkiem.

Nie należy używać urządzenia gdy jest się

zmęczonym lub pod wpływem narkotyków, alkoholu

lub lekarstw. Moment nieuwagi podczas używania

urządzenia może doprowadzić do poważnych urażeń

b) Należy nosić osobiste wyposażenie ochronne i

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa,

nie ślizgające się buty robocze, hełm ochronny lub

ochrona słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka,

a także przed podniesieniem lub przeniesieniem

elektronarzędzia, należy upewnić się, że

elektronarzędzie jest wyłączone. Trzymanie palca na

wyłączniku podczas przenoszenia elektronarzędzia lub

podłączenie do prądu włączonego narzędzia, może stać

się przyczyną wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości.

Należy dbać o bezpieczną pozycję pracy i zawsze

utrzymywać równowagę. Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania lub biżuterii. Włosy, ubranie i

rękawice należy trzymać z daleka od ruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) W przypadku, kiedy możliwe jest zamontowanie

urządzeń odsysających lub podchwytujących należy

upewnić się, czy są one właściwie podłączone i

prawidłowo użyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4) UWAŻNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZIA

a) Nie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które jest do tego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia, którego

włącznik/wyłącznik jest uszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed rozpoczęciem urządzenia, wymiany osprzętu

lub odłożeniem narzędzia należy wyciągnąć wtyczkę

z gniazda. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy przechowywać

poza zasięgiem dzieci. Nie należy udostępniać

narzędzia osobom, które jego nie umieją lub nie

przeczytały tych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

e) Urządzenie należy starannie konserwować.

Należy kontrolować, czy ruchome części urządzenia

funkcjonują bez zarzutu i nie są zablokowane, czy

części nie są pęknięte lub uszkodzone, co mogłoby

mieć wpływ na prawidłowe funkcjonowanie

urządzenia. Uszkodzone narzędzie należy

przed użyciem urządzenia oddać do naprawy.

Wiele wypadków spowodowanych jest przez

niewłaściwą konserwację elektronarzędzi.

f) Osprzęt tnący należy utrzymywać ostry i czysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia, osprzęt, narzędzia itd. należy

używać odpowiednio do tych przepisów.

Uwzględnić należy przy tym warunki pracy i

czynność do wykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

a) Naprawę urządzenia należy zlecić jedynie

kwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje,

że bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISY BEZPIECZEŃSTWA DO MŁOTÓW

• Używać nauszników ochronnych podczas wiertarki

udarowej (hałas może spowodować uszkodzenie

• Używać uchwyt pomocniczy dostarczonej z

narzędziem (utrata kontroli nad narzędziem może

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być usunięte

z obrabianego przedmiotu; usunąć je przed

• Kabel zasilający powinien stale znajdować się w

bezpiecznej odległości od wirującej części

• Należy zabezpieczyć miejsce przeznaczone do

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• W przypadku korzystania z kabla przedłużającego

należy zwrócić uwagę, aby był maksymalnie nawinięty

na bęben oraz był przystosowany do przewodzenia

prądu o natężeniu przynajmniej 16 A

• W przypadku wadliwego działnia mechanicznych lub

elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z odpowiedniego

wyposażenia dodatkowego, dostępnego u

dystrybutorów produktów SKIL

• Używać tylko akcesoriów, których dopuszczalna

prędkość obrotowa jest co najmniej tak wysoka jak

najwyższa prędkość obrotowa urządzenia na biegu bez

• Narzędzie nie powinny używać dzieci poniżej 16 roku

• Aby wykryć ukryte przewody zasilające należy

używać stosownych detektorów lub porozumieć się

z miejscowymi zakładami energetycznymi (kontakt z

przewodami elektrycznymi może doprowadzić do

pożaru i porażenia elektrycznego; uszkodzenie

przewodu gazowego może doprowadzić do wybuchu;

uszkodzenie przewodów instalacji wodociągowej

powoduje szkody rzeczowe i może spowodować

porażenie elektryczne)

• Elektronarzędzie należy dotykać jedynie przy

izolowanych powierzchniach uchwytu, gdy

przeprowadza się prace, przy których używane

narzędzie może natrafić na ukryte przewody

elektryczne lub na wýasny kabel zasilający

(kontakt z przewodem znajdującym się pod napięciem

doprowadza również do tego, że metalowe części

elektronarzędzia znajdą się również pod napięciem i

doprowadzi do porażenia prądem)

• Nie należy obrabiać materiału zawierającego azbest

(azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należy zakładać maskę

przeciwpyłową i pracować z urządzeniem

odsysającym, jeżeli można je podłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należy zakładać maskę przeciwpyłową i pracować z

urządzeniem odsysającym pył, jeżeli można je

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• Każdorazowo sprawdzać, czy napięcie zasilania jest

zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

• Natychmiast wyłączyć narzędzie, gdy wiertło

niespodziewanie ulegnie zakleszczeniu (wywołując

nagłą, niebezpieczną reakcję)55

• Należy zdawaç sobie sprawę z sił, jakie powstają w

wyniku zakleszczenia (szczególnie podczas wiercenia w

metalu); należy zawsze korzystać z pomocniczy

uchwytu H 2 i zachowywać bezpieczną odległość

• Przed przystąpieniem do wykonywania

jakichkolwiek czynności przy narzędziu, w czasie

przerw w pracy jak również po jej zakończeniu

wyjąć wtyczkę z gniazda sieciowego

• Włącznik/wyłącznik 4

• Blokada włącznika dla pracy ciągłej 5

• Regulacja prędkości dla płynnego startu 6

• Kontrola maksymalnej prędkości obrotowej 7

Pokrętło B 2 umożlwa dokonanie bezstopniowego

wyboru maksymalnej prędkości obrotowej od wartości

minimalnych do maksymalnych

• Zmiana kierunku obrotów 8

- w przypakdu niewlaściwej pozycji przelącznika w

lewo/prawo przycisk włącznika/wyłącznika A jest

! kierunek obrotów zmieniać tylko wtedy, gdy

narzędzie jest całkowicie zatrzymane

• Wybór trybu dzałanie 9

- nacisnąć przycisk F, aby odblokować przełącznik E

- przekręcić przełącznik E na odpowiedni tryb pracy,

do momentu jego zatrzaśnięcia

! pracę rozpoczynać tylko, jeśli przełącznik E jest

1 = normalne wiercenie/wkręcanie

2 = wiercenie udarowe

3 = dłutowanie z wirującym dłutem

4 = dłutowanie z ustaloną pozycją dłuta

! tryb pracy wybieraj tylko przy wyłączonym

urządzeniu i odłączonym zasilaniu

- mechanizm udarowy uruchamiany jest w momencie

wywarcia niewielkiego nacisku na wiertło przy jego

zetknięciu się z powierzchnią obrabianego materiału

- optymalną wydajność wiercenia osiąga się poprzez

wywieranie tylko nieznacznego nacisku na wiertło,

który wymagany jest do załączenia sprzęgła;

zwiększenie nacisku nie zwiększa wydajności

• Normalne wiercenie/wkręcanie 0

Do wiercenia w drewnie, metalu i plastiku oraz

wkręcania używaj adaptera J 2

- przed umieszczeniem adaptera wyczyść go i lekko

- pociągnąć do siebie tuleję blokującą G 2 i umieść

adapter w uchwycie SDS+ jednocześnie obracając

go i wciskając aż do zetknięcia; adapter zostanie

automatycznie zablokowany

- pociągnąć adapter, aby sprawdzić czy jest

prawidłowo zablokowany

- przełącznik E 2 na normalne wiercenie

(włączy tylko wówczas przy wyłączonym

urządzeniu i odłączonym zasilaniu)

• Dłutowanie z wirującym dłutem !

! wyłącz narzędzie i wyciągnij wtyczkę z gniazdka

- wybierz tryb dłutowania ”wirującego”

• Dłutowanie z ustaloną pozycją dłuta @

! wyłącz narzędzie i wyciągnij wtyczkę z gniazdka

- wybierz tryb dłutowania ”wirującego”

- umieść dłuto w żądanej pozycji

- wybierz tryb dłutowania z ustaloną pozycją dłuta

! przed umieszczeniem osprzętu SDS+ wyczyść go

- pociągnąć do siebie tuleję blokującą G i umieść

osprzętu w uchwycie SDS+ jednocześnie obracając

go i wciskając aż do zetknięcia; osprzęt zostanie

automatycznie zablokowany

- pociągnąć osprzęt, aby sprawdzić czy jest

prawidłowo zablokowany

- wysunąć osprzęt pociągając tuleję blokującą G do

! zgodnie z zasadą mocowania SDS+ osprzęt po

wsunięciu do uchwytu powinno mieć możliwość

niewielkiego poruszania się; w skutek tego w

biegu luzem powstaje bicie promieniowe,

które zanika w momencie rozpoczynania

wiercenia i wiertło centruje się samoczynnie; nie

zmniejsza to w żadnym stopniu dokładności

! nie używać wierteł/dłut ze zniszczonym

• Sprzęgło bezpieczeństwa

W przypadku zablokowania się SDS+ osprzęt w

obrabianym materiale zadziała sprzęgło odłączając

napęd od wrzeciona (wywołując specyficzny hałas)

- natychmiast wyłączyć elektronarzędzie

- wysunąć zaklinowany osprzęt

- elektronarzędzie uruchomić ponowne

• Ustawienie głębokości wiercenia $

• Utrzymywanie i prowadzenie narzędzia %

! podczas pracy zawsze trzymać narzędzie za

uchwyt(y) ograniczone szarym kolorem

- należy zawsze korzystać z pomocniczy

uchwytu H (istnieje możliwość regulacji, tak jak

przedstawiono na rysunku)

- szczeliny wentylacyjne powinny być odkryte

- nie przyciskać urządzenia zbyt silnie; pozwól mu

WSKAZÓWKI UŻYTKOWANIA

• Wiercenie otworów w metalach, w skład których

- podczas wiercenia dużych otworów należy wstępnie

wywiercić mały otwór

- od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów

drewnianych przy wkręcaniu wkrętów na brzegu należy

otwór odpowiednio nawiercić

Poziom emisji wibracji podany na końcu tej instrukcji

(oznaczony jest gwiazdką) został zmierzony zgodnie z

testem standaryzowanym podanym w EN 60745; może

służyć do porównania jednego narzędzia z innym i jako

ocena wstępna narażenia na wibracje w trakcie

używania narzędzia do wymienionych zadań56

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należy chronić się przed skutkami wibracji przez

konserwację narzędzia i jego akcesoriów,

zakładanie rękawic i właściwą organizację pracy

KONSERWACJA / SERWIS

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych)

! przed przystąpieniem do czyszczenia należy

wyjąć wtyk z gniazda sieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej

kontroli produkcyjnej ulegnie kiedykolwiek awarii,

naprawę powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram

serwisowy narzędzenia znajdują się na stronach

• Nie wyrzucaj elektronarzędzi, akcesoriów i

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w

sprawie zużytego sprzętu elektrotechnicznego i

elektronicznego oraz dostosowaniem jej do prawa

krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol ^ przypomni

znižuje riziko poranenia.

Τεχνικς φάκελος απ: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

GR OÂWIADCZENIE ZGODNOÂCI CE Niniejszym oÊwiadczamy ponoszàc osobistà odpowiedzialnoÊç, ˝e produkt wykonany jest

zgodnie z nast´pujàcymi normami i dokumentami normalizujàcymi: EN 60 745, EN 55 014, z godnie z wytycznymi 2006/95/EU,

2004/108/EU, 98/37/EU (do 28.12.2009), 2006/42/EU (od 29.12.2009).

HA¸ASU/WIBRACJE Pomiarów dokonano zgodnie z normà EN 60 745 ciÊnienie akustyczne narz´dzia wynosi 95 dB(A) zaÊ poziom

mocy akustycznej 106 dB(A) (poziom odchylenie: 3 dB), zaÊ wibracje ✱ m/s

Dokumentacja techniczna: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

Podczas wiercenia udarowego w betonie Podczas d∏utowania B∏àd pomiaru (K)
