SHORAI R32 - Klimatizace TOSHIBA - Bezplatný návod k obsluze

Značka	TOSHIBA
Model	SHORAI R32
Typ produktu	Nástěnná reverzibilní splitová klimatizace
Chladivo	R32
Napájení	220-240 V ~ 50 Hz
Chladicí výkon	Neuvedeno (viz typový štítek)
Topný výkon	Neuvedeno (viz typový štítek)
Provozní teplota (chlazení)	Vnitřní: 21°C až 32°C / Venkovní: -15°C až 46°C
Provozní teplota (topení)	Vnitřní: méně než 28°C / Venkovní: -15°C až 24°C
Provozní teplota (odvlhčování)	Vnitřní: 17°C až 32°C / Venkovní: -15°C až 46°C
Provozní režimy	Automatický, Chlazení, Topení, Pouze ventilace, Odvlhčování
Speciální funkce	Hi-Power, Eco, Časovač (zapnutí/vypnutí), Kyvný pohyb žaluzie (SWING), Automatické čištění, Automatický restart
Rychlost ventilátoru	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Dálkový ovladač	Infračervený, AAA baterie, nastavení jasu displeje
Vzduchové filtry	Prací, čistit každé 2 týdny
Údržba	Čistěte vnitřní jednotku a dálkový ovladač vlhkým hadříkem; nepoužívejte agresivní chemikálie
Bezpečnost	Třímintová ochrana, zastavení při poruše, povinné odpojení pomocí dvoupólového jističe (rozepnutí kontaktů > 3 mm)
Rozměry (vnitřní jednotka)	Neuvedeny
Hmotnost (vnitřní jednotka)	Neuvedena

Často kladené otázky - SHORAI R32 TOSHIBA

Jak nastavit časovač vypnutí?

Během provozu stiskněte tlačítko OFF na dálkovém ovladači, poté pomocí tlačítek TRIE vyberte požadovaný čas vypnutí (od 0,5 do 12 hodin). Znovu stiskněte OFF pro potvrzení. Pro zrušení stiskněte OFF ještě jednou.

Jak vyčistit vzduchové filtry?

Otevřete přední sací mřížku a vyjměte filtry. Vysajte je nebo omyjte čistou vodou, poté je nechte zcela vyschnout a vložte zpět. Tento úkon se doporučuje provádět každé dva týdny.

Proč se moje klimatizace nezapíná?

Zkontrolujte, zda je hlavní vypínač v poloze zapnuto, zda nedošlo k vypnutí jističe a zda nedošlo k výpadku proudu. Ujistěte se také, že není aktivován časovač ON (blokoval by spuštění).

Jak používat režim Hi-Power?

Stiskněte tlačítko Hi-POWER na dálkovém ovladači pro aktivaci tohoto režimu (kromě režimů DRY nebo FAN ONLY). Umožňuje rychleji dosáhnout požadované teploty dočasným zvýšením výkonu.

Jak nastavit jas displeje?

Podržte tlačítko FAN stisknuté po dobu 3 sekund, dokud se nezobrazí úroveň (d0 až d3). Pomocí nastavovacích tlačítek vyberte: d3 = 100%, d2 = 50% s rozsvícenou LED provozu, d1 = 50% s vypnutou LED provozu, d0 = vše vypnuto.

Co dělat, když dálkový ovladač přestane fungovat?

Použijte tlačítko RESET na vnitřní jednotce. Krátce stiskněte pro dočasný provoz (režim AUTO, 24°C, automatická ventilace). V případě potřeby podržte toto tlačítko stisknuté 3 sekundy pro zrušení dočasného režimu.

Mohu použít jiné chladivo než R32?

Ne, to je zakázáno. Použití jiného chladiva může způsobit abnormálně vysoký tlak, výbuch nebo zranění. Vždy si pro zásah do chladicího okruhu přizvěte odborníka.

Jak aktivovat funkci automatického čištění?

V režimu Chlazení nebo Odvlhčování jednou stiskněte příslušné tlačítko: ventilátor bude po vypnutí ještě 30 minut běžet, aby vysušil vlhkost. Pro okamžité zastavení stiskněte dvakrát během 30 sekund.

Proč klimatizace při topení fouká teplý vzduch?

Funkce předehřevu oddaluje výstup teplého vzduchu přibližně o 5 minut. Pokud je venkovní teplota velmi nízká, může být topení méně účinné; v takovém případě použijte přídavné topení.

Jak rozlišit dva dálkové ovladače pro dvě blízké klimatizace?

Použijte nastavení B: na vnitřní jednotce namířte dálkový ovladač na senzor, podržte CHECK, dokud se nezobrazí '00', poté podržte MODE, aniž byste pustili CHECK, dokud se nezobrazí 'B'. Pro návrat k A postup opakujte (A je výchozí hodnota).

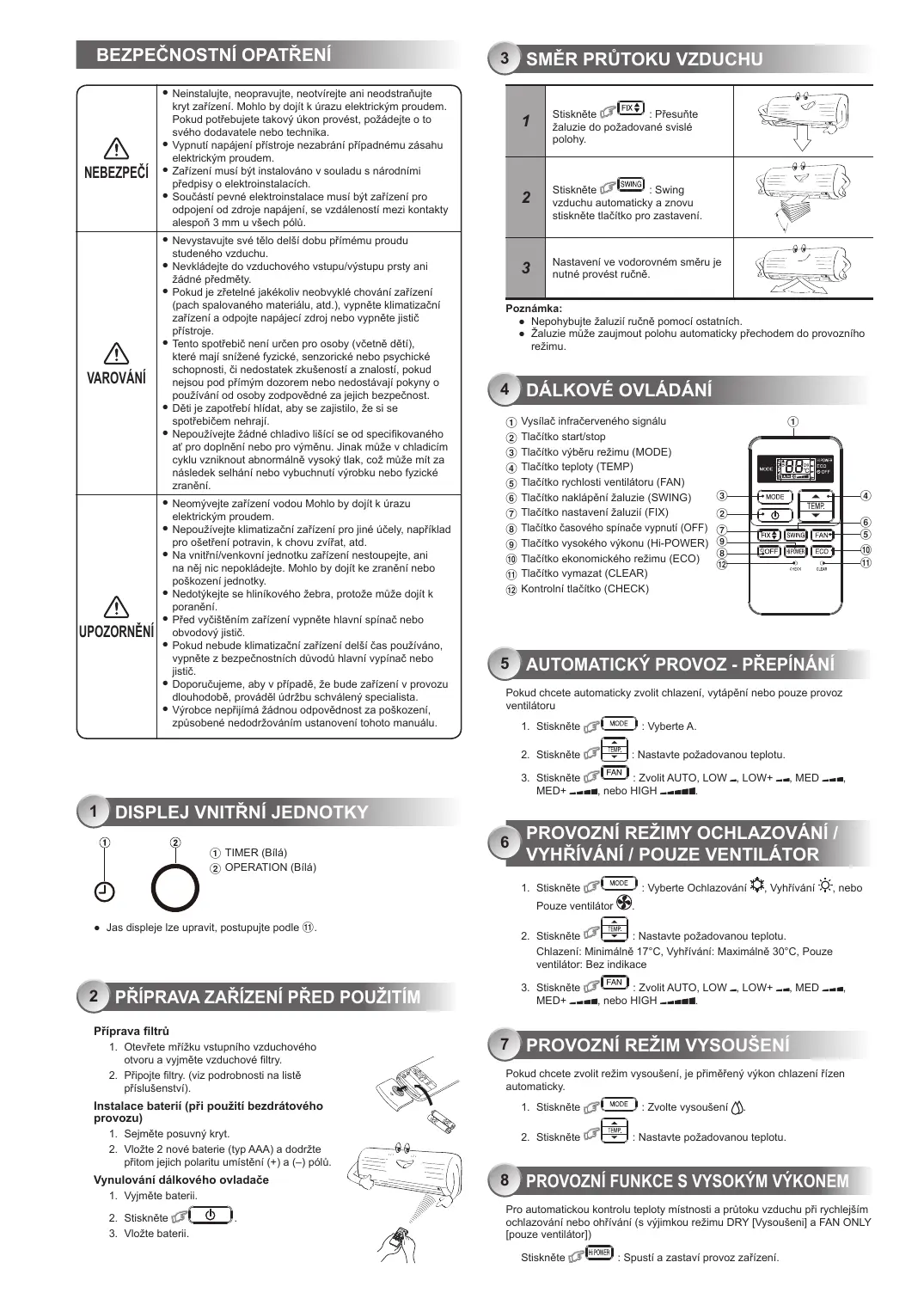

NÁVOD K OBSLUZE SHORAI R32 TOSHIBA

NEBEZPECİ	· Neinstalujte, neopravujte, neotvîrejte ani neodstrańujte kryt zafizeni. Mohlo by dojt k Úrázu elektrický promead. Pokud poftëbujete takový Úkön provost, požádejte o to svěho dodaventaile nebo technika. · Vypnuti napajeni přistroje nezabrámí připadnému zásahu elektrický promead. · Zafizeni musi byt instalováno v souladu s národními prědpisy o elektröinstalacích. · Soucásti pevné elektröinstalace musi byt zafizeni pro odpojeni od zdroje napajeni, se vdázelenosti mezi kontaky alespoř 3 mm u všech polú.
VAROVÁNÍ	· Nevystavujte své tělo delísi dobu prímému proudu studeného vzduchu. · Nevkládejte do vduchového vstupu/vystupu prsty ani Žáné predměty. · Pokud je zřetelné jakékolíν neobvýkle chování zafizení (pach spalovaného materialiu, atd.), vypněte klimatizačné zafizení a odopojte napajeci zdroj nebo vypněte jistić prístroje. · Tento spotfěbić nenì určen pro osby (včétrné děti), kterů mají snížéné fizické, senzorické nebo psychické schopnosti, Č nedostatek zkuseností a znalostí,Pokud nejsou pod prímým dozorem nebo nedostávajk polynу o použiván i od osby zodpovědné za jejich bezpečnost. · Děti je zapotfěbi hlidat, aby se zajstílo, ze se sice spotfěbičem nahraj. · Nepoužívejte těžánek chladivo liśíci se od specifikovaného at' pro doplněné nebo pro vyměnu. Jinak měze v chladicím cyklu vzníknout abnormálné vysoký tlák, což měze mit za následek selhání nebo vychunuti výrobku nebo fyzické zraněné.
UPOZORNÉNÍ	· Neomývejte zafizení vodou Mohlo by dojit k Úrázu elektrický promead. · Nepoužívejte klimatizačné zafizení pro jiné Účely, například pro ošétěné potravin, k chovu zvífat, atd. · Na vinitří/venkovníjínednotku zafizení nestoupejte, ani na něj nic nepokládejte. Mohlo by dojt ke zraněné nebo poškození jednotky. · Nedotyókejte se hlínkového Žěbra, protoze měze dojit k poraněné. · Před včišětním zafizení vypněte hlavní spínačné nebo obvodový jistič. · Pokud nebude klimatizačné zafizení delísi cas používánov, vypněte z bezpečnostnich dūvodu hlavní vypínačné nebo jistič. · Doporučujeme, aby v připadě, ze bude zafizení v provozdu dlouhodobě, povyděl Údržbu schvaleny SPECIALISTA. · Vyrobce nepřijíma zǎdnou opdovědnost za poškození, zpúsoběne nedodržovámin uzstanovení tohoto manuálu.

1 DISPLEJ VNITRNI JEDNOTKY

① TIMER (Bilá)
② OPERATION (Bila)

• Jas displeje Ize upright, postupujte podle ⑪.

2 PRIPRAVA ZARIZENI PREDPOUZITIM

Připrava filtrù

1. Otevete mfi2ku vstupniho zduchového otvoru a vjměte zduchové blztr.
2. Pliopote filtry. (viz podrobnosti na liste pfrisluensvsti).

Instalace baterii (pīpoužiti bezdrátohévozuo)

1. Sejměte posuvný kryt.
2. Vlozte 2 nové baterie (typ AAA) a dodržte přitom jejich polaritu umistěni (+) a (-) polú.

Vynulováni dalkóveho ovladače

1. Vyjměte baterii

2. Stisknete

3. Vlozte baterii.

3 SMER PRUTOKU VZDUCHU

1	Stisknéte FIX: Přesuñte Žaluzie do požadované svislé polohy.
2	Stisknéte SWING: Swing vžduchu automatický a znovu stisknéte tlačítko pro zastavení.
3	Nastavení ve vodorovném směru je nutné prověst ručné.

Poznamka:

• Nepohybujiţe Žaluzii ručné pomoci ostatních.
  Zaluzie mufe zaujmout polohu automaticky pfechodem do provozinho rezimu.

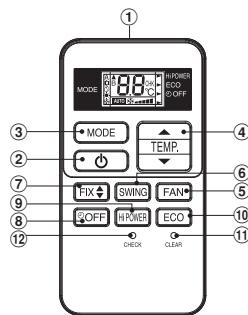

4 DÁLKOVÉ OVLÁDÁNÍ

① Vysilač infracerveného signálu
(2) Tlačitko start/stop
(3) Tlačitko výberu režimu (MODE)
(4) Tlačitko teploty (TEMP)
(5) Tlačitko rychlosti ventilátoru (FAN)
(6) Tlačitko naklapěné Žaluzie (SWING)
⑦ Tlačitko nastavení Žaluzi (FIX)
⑧ Tlačitko Časového spínače vypnutí (OFF)
(9) Tlačitko vysokého výkonu (Hi-POWER)
Tlacitko ekonomického režimu (ECO)
(1) Tlačitko vymazat (CLEAR)
(12) Kontrolni tlacitko (CHECK)

5 AUTOMATICKY PROVOZ - PREPÍNÁNI

Pokud chcete automaticky zvolit chlazeni, vytapeni nebo pouze provoz ventilatoriou

1. Stiskněte MODE : Vyberte A.
2. Stiskněte : Nastavte požadovanou teplut.
3. Stiskněte FAN : Zvolit AUTO, LOW-, LOW+, MED-, MED+, nebo HIGH

6 PROVZNI REZIMY OCHLAZOVANI/ VYHRIVÁNÍ / POUZE VENTILÁTOR

1. Stiskněte MODE : Vyberte Ochlazováni , Vyhrífváni , nebo Pouze ventilátor
2. Stiskněte : Nastavte požadovanou teplotu. Chlazení: Minimalné 17°C, Vyhřívání: Maximálné 30°C, Pouze ventilatór: Bez indikace
3. Stiskněte FAN : Zvolit AUTO, LOW-, LOW+, MED+, MED+, nebo HIGH

7 PROVOZNI REZIM VYSOUSENI

Pokud chcete zvolit rezim vysoušeni, je přimeřen'y vykon chlazení fizen automaticaky.

1. Stiskněte MODE : Zvolte yvsoušeni
2. Stiskněte TMR: Nastavte požadovanou teplotu.

8 PROVOZNI FUNKCE VYSOKYM VYKONEM

Pro automatickou kontrolu teploy mistnosti a prutoku vzduchu pni rychlejsim ochlazovani nebo ohfravani (s vyjmuk rezimu DRY [VysouSeni] a FAN ONLY [pouze ventilator])

Stisknete H: Spusti a zastavi provoz zafizeni.

Pro automatickou kontrolu mîstnosti s cilem šetřit energia (s výjímkou režimu DRY [Vysoušeni] a FAN ONLY [pouze ventilátor])

Stisknete

Spustia zastavi provoz zafizeni.

Poznamka: Chlazení; nastavená teplota se zvyší automatický o 1 stupěn/ hodina během 2 hodin (maximáné zvyěsni o 2 stupné). Při vyтapestné se nastavená teplota snizí.

10 PROVOZ V REŽIMU CASOVACE

Nastavte Časovac, když je klimatizace v provozu.

Nastaveni Časovače vypnuti
1	Stisknéte ①OFF pro zadání OFF nastavení Časovače
2	Stisknéte ②TEUR pro výběr požadovaného OFF Časovače (0,5 - 12 hod)
3	Stisknéte ③OFF pro zadání OFF nastavení Časovače.
4	Stisknéte ④OFF opět pro zrušeni OFF nastavení Časovače.

Chcete-li snizit jas kontrolky displeje lampu nebo ji vypnout.

1. Stiskněte a podržte FAN na 3 sekundy, dokud se urovn jasu (d0, d1, d2 nebo d3) nezobraź na LCD daskového ovladání, pak tlačitko uvoiñete.

2. Stiskněte Vzestup nebo
   úrovnich.

pro upravu jasu ve 4

LC dαlkového ovládání	Provozní displej	Jas
d3	Kontrolka se rozsvítí s plným jasm.	100%
d2	Kontrolka se rozsvítí s 50% jasm.	50%
d1	Kontrolka se rozsvítí s 50% jasm a provozní kontrolka se vypné.	50%
d0	Vsechny kontrolky jsou vypnuty.	Věs je vypnuto

V prikladech d a do se kontrlka pfd vypnutim Rozsviti na 5 sekund.

12 DOÇASNY PROVOZ

V pripadé néspravne umisténého, nebo vyebithe dákového ovláde:

• Stiskem tlacitka RESET Ize zaifzeni zastavit nebo uvest do chodu bez pouziti dalkoveho ovladace.
• Provozní rezim je nestaven na AUTOMATIC [automatický], kdy je předem nestavena teplota 24^ a provizn ventilátoru je nestaven na automaticke otáčky.

13 PROVOZ V REZIMU AUTOMATICKEHO OBNOVENI PROVOZU

Pro automatické restarovani klimatačnho zaflizen o pvadkdu dodávky elektrické energia (Musi)ybt zapnuty hlavni spinačochondny.)

Nastaveni

1. Pro nastavení provoztu stisknéte a držte tlacítko RESET [nulovat] na vinitřníj Jednotce po dobu 3 sekund. (Ozve se 3 pijnuti a po 5 sekund bude prěrušovane svitit kontrolka OPERATION [provoz] 5 × za sekundu)
2. Pro zrušeni provozu stisknéte a držte tlačitko RESET [nulovat] na vinitříNJednotce po dobu 3 sekund. (Ozve se 3 pínutí, ale kontrlka OPERATION [provoz] nebulíka)
   V pripadé, ze neni casovač vypnuti nebo zapnuti nastaven, PROVOZ V REŽIMU AUTOMATICKÉHO OBNOVENI PROVOZU se nespusti.

SAMOCISTICI PROVOZ (POUZE PROVOZ CHLAZENI A VYSOUSENI VZDUCHU)

Pro ochranu pfd neprijemnym zapachm, zpu sobenym vlhkesti srazenou ve vinitf jneodnote:

1. Pokud je jegnou stisknuto tlačitko bēhem použiti režimù "Chlazenī" nebo "Vysoušeni", pak bude ventilātorPokrǎcovat v chodu dalíshć 30 minut a pote se automaticky vypne. Tím bude zajistné odstraněni vlhostki z vintřín Jednotyk.
2. Chcete-li zafrzeni ihned vypnout, stiskněte vice než dvakrát během 30 sekund.

Nejprve vypněte obvodový jistič.

Vnitřni Jednotka a dalkov ovladani

• Vinitříjednotku a dálkové ovladání muzete v pripadě potřeby vyčistit vhlkým hadříkem.
• Nepouzíveježádný benzín,ředidlo,lestící prásky nebo chemikáliemi napuštené prachovky.

Vzduchové filtry

Cistêkezade2tydny.

1. Otevretemrizku privodu vzduchu.
   2.Vyjmte vzduchove filtry.
2. Vyluxujte je nebo omyte a pak je osuste.
3. Znovu nasadte vzduchové filtry a zavřete mřížku prívodu vzduchu.

16 PROVOZ A VYKONY

1. Funke fīmɪnóvər ochrā: Jako ochrā jænedtov přěd akivac na dobu 3 minut, budoj doke k náhlemu spustěné nebo prepuñti do poloy OH.
2. Funkke pfehedihvani: Pro zahrati Jednotky na dobu 5 minut pfd spustenim vhyfivac funkce.
3. Rizeni tepleho vduzhchu: PokudPokojova teploa dasohne nastavenedhotny, atokchy ventilatoru se automatichny snizhi a venkovni jednotka se zastavi.
4. Automaticke odmrazovani: Bēhem režimu odmrazování se ventilatorzastaví.
5. Kapacita vyhřižani: Teppo je absorbovano z venkovnivo prostfedi a uvoñovANO v pojoki. Pokud je venkovni teplota pflisi nizka, doporučujeme použí v kombinić s klimatažcinnam zařeninji ime topné těloso.
6. Pozor na nahromadeny snih: Vyberte pro venkovnii jednotku takové misto, kde nebude vystavena vivu navatého snéhu, nahromaděnych listum nebo jin'ych sezonnich necistod.
7. Při provozu zařiženi se může ozyvat slabě praskáni. To je normalí, protoze praskáni může být zpúsobovano roztahovám/nsmrstovám plastu. Poznámka: Polozky 2 až 6 platr proml soci svhyfnám

Provozní podminky klimatizačniho zařizení

Teplota Provoz	Venkovní teplota	Pokojová teplota
Vyhrivani	-15°C ~ 24°C	Měné než 28°C
Chlazení	-15°C ~ 46°C	21°C ~ 32°C
Vysoušení	-15°C ~ 46°C	17°C ~ 32°C

17 VYHLEDAVANI ZAVAD (KONTROLNI SEZNAM)

Jednotka nepracuje.	Chlazení nebo vyhřivání má neobvykle nedostatečný vykon.
• Hlavni vypínač je vypnutý. • Jistič pfrusūlī přovod proudu. • Přeušeni dodávky elektrického proudu. • Je nastaven Časový spínač zapnuti (ON).	• Filtry jsou zablokované prachem. • Teplota nebyla správně stavazenú. • Jsu otežvěna okna braovedeře. • Přovodni nebo vystupné vzduchový olvor venkovóní jednotky je zablokovaný. • Jsu nastaveny přilíš nizkě otáčky ventilátoru. • Provozní režim je nastaven na ventilatór FAN nebo vysoušení DRY.

18) VOLBA A-B NA DÁLKOVÉM OVLADAÇI

Pro oddeléne používáni dákového ovládace pro kazdou vinitné jednotku v pípadé,Že jsou 2 klimatizačné jednotky nastalovány blízkó sebe.

Nastaveni B dalkovoho ovladae.

1. Stiskněte tlačítko RESET [nulovář] na vnutří jejednace pro ZAPNUTI klimatizážnéjjednotyk.
2. Zaměřte dálkový ovladač na vinitří Jednotku.
3. Na daskovém ovladaci hrotem tuzky zatlačte a drzte tlacítko (Obrázek ①)
4. Během stlačení MODE stlače CHECK. Na displejeji objeví „B“, „00“zmízi a klimatizace se VYPNE. Dálkové ovládání B se ukláda do paměti. (Obrázek 2)

Poznamka: 1. Opakujte shora utedeny krok pro vynulovani dalkového ovladace na A.

1. Dálkový ovladač A nemá zobrazené „A"
2. Vyrobní nastavení dákového ovladače ze závodu je A.

①

②

1. Odoberte vysuvaci kryt.
2. Vlózte 2 nové batière (typu AAA) a spravne umsiestně polý (+) a (-).

Resetovanie dialkoveho ovladaca

1. Vyberte bateriu.

2. Stlache

3. Vložte bateriu.

3 SMER PRUDENIA VZDUCHU

Vypnutie Časovača
1	Stlačením tlacidla zadajte nastavenie Časovača OFF.
2	Stlačením tlacidla vyberte požadované nastavenie Časovača OFF. (0,5-12 hod.)
3	Stlačením zastavte hodnotu Časovača OFF.
4	Opátovný stlačením ČOFF chasovc zrušite.

Cistite každe 2 týzdne.

Nastavenie dial'kového ovládača B.

1. Stlacte tlaicido RESET na vnutornom zariadeni, aby ste klatizaciu zapi do poloy ON.
2. Nasmerujte dialkovy ovladač na zariadenie.
3. Stlachte a drzte tlaicidlo Check na diafkovom ovladaci koncekom ceruzy. Na displeji sa zobrazi 00^ .Obr. ①
4. Stlačte MODE súcasne s CHECK. Na displejeji sa zobráži „B“ a „00“ zmíze a klimatizácia sa VYPNE. Dialekový ovládač B ma aktivovanů památ. (Obr. 2)

1. Dialkovy ovladač A nemá na displeji „A".
2. Povodné nastavenie dialkového ovládača z vyrobne je A.

①

2
