SHORAI R32 - Ilmastointilaite TOSHIBA - Ilmainen käyttöohje ja opas

Merkki	TOSHIBA
Malli	SHORAI R32
Tuotetyyppi	Seinään asennettava käänteinen split-ilmalämpöpumppu
Kylmäaine	R32
Sähkönsyöttö	220-240 V ~ 50 Hz
Jäähdytysteho	Ei määritelty (katso tyyppikilpi)
Lämmitysteho	Ei määritelty (katso tyyppikilpi)
Käyttölämpötila (jäähdytys)	Sisällä: 21°C - 32°C / Ulkona: -15°C - 46°C
Käyttölämpötila (lämmitys)	Sisällä: alle 28°C / Ulkona: -15°C - 24°C
Käyttölämpötila (kuivatus)	Sisällä: 17°C - 32°C / Ulkona: -15°C - 46°C
Käyttötilat	Automaatti, Jäähdytys, Lämmitys, Pelkkä tuuletus, Kuivatus
Erikoistoiminnot	Hi-Power, Eco, Ajastin (päälle/pois), Läppien heilunta (SWING), Automaattinen puhdistus, Automaattinen uudelleenkäynnistys
Puhallinnopeus	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Kaukosäädin	Infrapuna, AAA-paristot, näytön kirkkauden säätö
Ilmansuodattimet	Pestävät, puhdistettava 2 viikon välein
Huolto	Puhdista sisäyksikkö ja kaukosäädin kostealla liinalla; älä käytä voimakkaita kemikaaleja
Turvallisuus	Kolmen minuutin suojaus, pysäytys häiriön sattuessa, pakollinen erotus kaksinapaisella katkaisijalla (koskettimien avaus > 3 mm)
Mitat (sisäyksikkö)	Ei määritelty
Paino (sisäyksikkö)	Ei määritelty

Usein kysytyt kysymykset - SHORAI R32 TOSHIBA

Miten asetan sammutusajastimen?

Käytön aikana paina kaukosäätimen OFF-painiketta, käytä sitten TRIE-painikkeita valitaksesi halutun sammutusajan (0,5 - 12 tuntia). Paina OFF uudelleen vahvistaaksesi. Peruuta painamalla OFF uudelleen.

Miten puhdistan ilmansuodattimet?

Avaa ilmanottoritilä ennen suodattimien irrottamista. Imuroi ne tai pese puhtaalla vedellä, anna kuivua kokonaan ennen takaisin asettamista. Tämä toimenpide suositellaan tehtäväksi kahden viikon välein.

Miksi ilmalämpöpumppuni ei käynnisty?

Tarkista, että pääkytkin on päällä, katkaisija ei ole lauennut ja ettei sähkökatkosta ole. Varmista myös, ettei ON-ajastin ole aktivoitu (se estää käynnistymisen).

Miten käytän Hi-Power-tilaa?

Paina kaukosäätimen Hi-POWER-painiketta aktivoidaksesi tämän tilan (paitsi DRY- tai FAN ONLY -tilassa). Se mahdollistaa halutun lämpötilan saavuttamisen nopeammin lisäämällä tilapäisesti tehoa.

Miten säädän näytön kirkkautta?

Pidä FAN-painiketta painettuna 3 sekuntia, kunnes taso (d0 - d3) näkyy. Käytä säätöpainikkeita valitaksesi: d3 = 100%, d2 = 50% toimintaledillä, d1 = 50% ilman toimintalediä, d0 = kaikki pois.

Mitä teen, jos kaukosäädin ei toimi?

Käytä sisäyksikön RESET-painiketta. Paina lyhyesti tilapäistä käyttöä varten (AUTO-tila, 24°C, automaattinen tuuletus). Tarvittaessa pidä painiketta painettuna 3 sekuntia peruuttaaksesi tilapäisen tilan.

Voinko käyttää muuta kylmäainetta kuin R32?

Ei, se on kielletty. Erilaisen kylmäaineen käyttö voi aiheuttaa epänormaalin korkean paineen, räjähdyksen tai vammoja. Pyydä aina ammattilaista hoitamaan kylmäainepiirin toimenpiteet.

Miten aktivoin automaattisen puhdistustoiminnon?

Jäähdytys- tai kuivatustilassa paina vastaavaa painiketta kerran: tuuletin jatkaa pyörimistä 30 minuuttia sammutuksen jälkeen kuivattaen kosteuden. Pysäytä heti painamalla uudelleen kahdesti 30 sekunnin kuluessa.

Miksi ilmalämpöpumppu puhaltaa haaleaa ilmaa lämmityksessä?

Esilämmitystoiminto viivästyttää lämpimän ilman tuloa noin 5 minuuttia. Lisäksi, jos ulkolämpötila on erittäin alhainen, lämmitys voi olla vähemmän tehokas; käytä tässä tapauksessa lisälämmitystä.

Miten erotan kaksi kaukosäädintä kahdelle lähekkäiselle ilmalämpöpumpulle?

Käytä B-asetusta: osoita kaukosäätimellä sisäyksikön anturia, pidä CHECK painettuna kunnes näyttöön tulee '00', paina sitten MODE pitäen CHECK painettuna kunnes näyttöön tulee 'B'. Palaaksesi A:han toista toimenpide (A on oletusarvo).

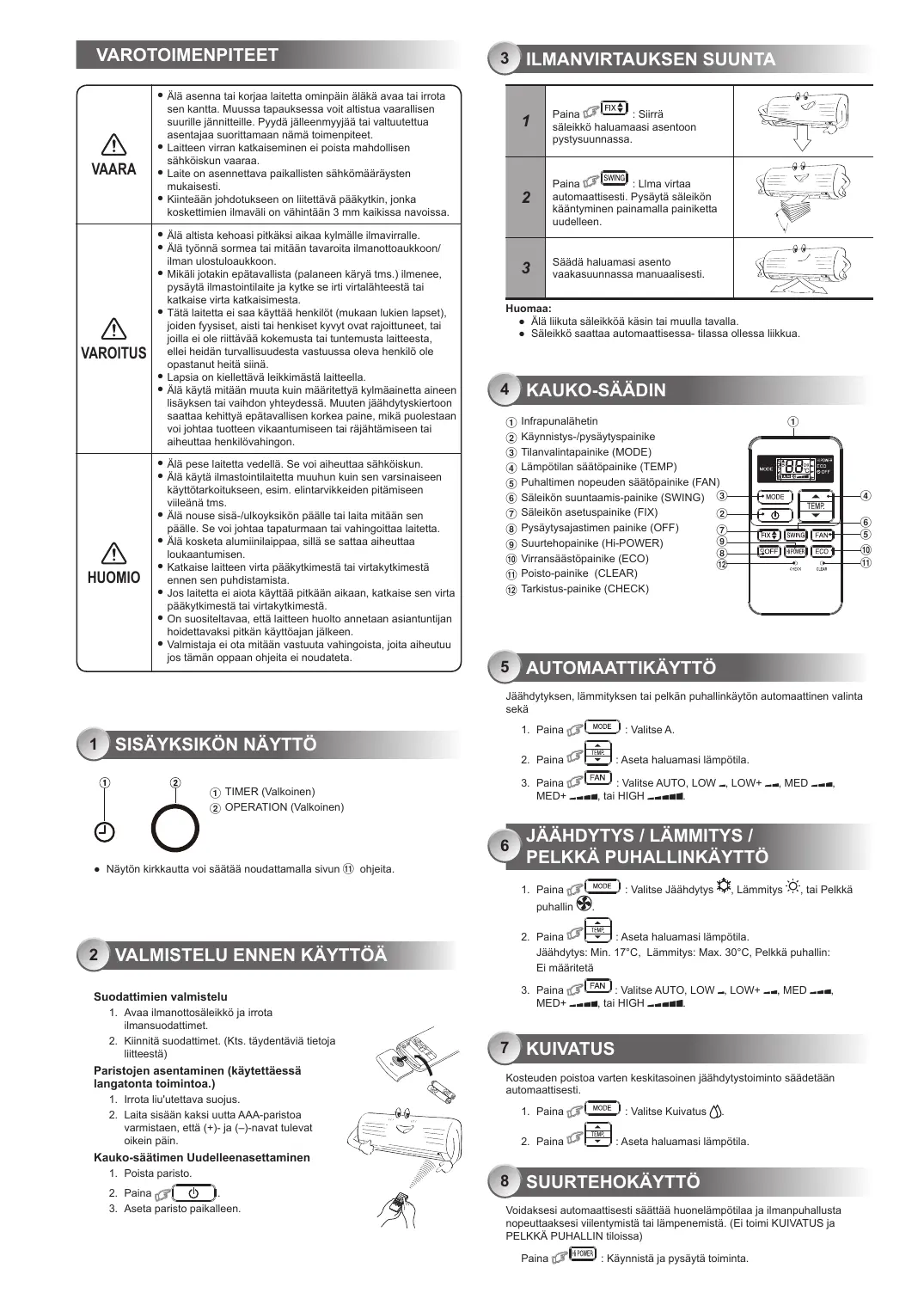

KÄYTTÖOHJE SHORAI R32 TOSHIBA

VAARA	Älå asenna tai korjaa laitetta ominpän aläkä avaa tai irrota sen kanta. Muussa tapaukssena voit altistua vaarallisen suurille jännitteille. Pyyda jalleenmyjää tai valtutettua asentajaa suorittamaan nämä toimenpiteet. Laitteen virran katkaiseminen ei poista mahdollen sähköiskun vaaraa. Laite on asennettava paikallisten sähkömaäräysten mukaisesti. Kiinteään johdotukseen on liettävä päkytkin, jonka koskettiumien ilmaväli on vähintään 3 mm kaikissa navoissa.
VAROITUS	Älå allista kehoasi pitkäksi aiqaa kylmälle ilmavirralle. Älå työnnà sormea tai mitään tavaroita ilmanottoaukkoon/ ilman ulostuloaukkoon. Mikäli jolaktin epatavallista (palaneen käryä tms.) ilmenee, pysäytä ilmastointiläite ja kytke se irti virtalähteestä tai katkaisevirta kkataisimesta. Tätä laitetta ei saa kättää henkilöt (mukaan lukien lapset), joiden fyysiset, aïsti tai henkitet kyvyt oval rajaütteneet, tai joilla ei ole riittävä kokemusta tai tuntemusta laitteesta, elleidän turrailisuudesta vastuussa oleva henkilö ole opastanut heita sinä. Lapsia on kiellettävä leikkimastä laitteella. Älå käytä mitään muuta kuin märäritetyä kylmaainetta aineen lisäyksen tai vahdon yhtyeddass. Muuten jäähdytskiertoon saattaa kehittyä epatavallisen korkea paine, mikä puolestaan voi johtaa tuoteen vikaantumiseen tai räjähtämiseen tai aiheuttaa henkilövahingon.
HUOMIO	Älå peselaitetta vedellä. Se voi aiheuttaa sähköiskun. Älå käytä ilmastointilaitetta muuhun kuiin sen varsinaiseen kättötarkoitukseen, esim. elintarvikkeiden pitämseen viileänä tms. Älå nouse sisä-/ulkoyksikön päläle tai laita mitään sen pälä. Se voi johtaa tapaturmaan tai vahingoittaa laittecta. Älå kosketa aluminilaippaa, sillä se sattaa aiheuttaa loukaantumisen. Katkaise laitetta virta päkytkimestä tai virtakykimestaennen sen puhidistamista. Jos laitetta ei aiota kättää pütkään aikaan, katkaise sen virta päkytkimesta tai virtakykimesta. On suosittelvaa, etta laitetten huelto anetaan asiantuntijan hoidettavaksisi pitkän kättöjan jälkeen. Valmistaja ei ota mitään vastuuta vahingoista, joita aiheutuu jos tãmn oppaan ohjetae i noudateta.

1 SISÄYKSIKÖN NÄYTTO

① TIMER (Valkoinen)
② OPERATION (Valko

• Nayton kirkkautta voi saataa noudattamalla sivun ⑪ ohjeita.

2 VALMISTELU ENNEN KÄYTTÖA

Suodattimien valmistelu

1. Avaan imtoltosaleikko ja irrotta ilmansuodattimet.
2. Kiinittaa suodattimet. (Kts. taydentavia tietaja liitteesta)

Paristojen asentaminen (käytettäessä langatonta toimintoa.)

1. Irrota liu'utettava suojus.
2. Laita sisään kaksi uutta AAA-paristoa varmistaen, etta (+)- ja (-)-navat tulevat oikein paen.

Kauko-saätimen Uudelleenasettaminen

1. Poista paristo.
2. Paina
3. Aseta paristo paikalleen.

3 ILMANVIRTAUKSEN SUUNTA

1	Paina FIXΔ : Siirrä sälleikkö haluamaasi asentoon pystysuunnassa.
2	Paina SWING : Llma virtaa automaattisesi. Pysäytä sälleikkon käantyminen painamalla painiketta uudelleen.
3	Sädä haluamasi asento vaakasuunnassa manuaalisesti.

Huomaa:

• Alä liikuta säleikkoä kasin tai muulla ravalla.
• Säleikkö saattaa automaattisessa- tilassa ollessa liikkua.

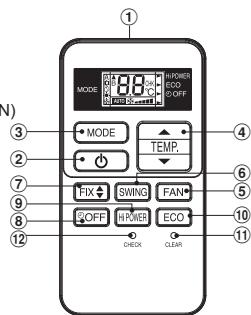

4 KAUKO-SÄÄDIN

(1) Infrapunalahetin
(2) Kännistys-/pysäytyspainike
③ Tilanvalintapainike (MODE)
④ Lampotilan saatopainike (TEMP)
(5) Puhaltimen nopeuden säätöpainike (FAN)
(6) Säleikön suuntaamis-painike (SWING)
⑦ Saleikon asetuspainike (FIX)
⑧ Pysahtysajastimen painike (OFF)
9 Suurtehopainike (Hi-POWER)
10 Virransästöpainike (ECO)
11 Poisto-painike (CLEAR)
12 Tarkistus-painike (CHECK)

5 AUTOMAATTIKÄYTTO

Jähdytyksen, lammityksen tai pelkān puhallinkayton automaattinen valinta seka

1. Paina MODE : Valitse A.
2. Paina : Aseta haluamasi lampotila.
3. Paina FAN : Valitse AUTO, LOW-, LOW+, MED-, MED+, tai HIGH

6 JAAHDYTYS / LAMMITYS / PELKKÄ PUHALLINKÄYTTO

1. Paina MODE : Valitse Jaahdytys , Lammitys , tai Pelkkapuhallin
2. Paina TEMR: Aseta haluamasi lampoila. Jaahdytys: Min. 17^ Lammitys:Max. 30^ Pelkkpuhallin: Ei mairitetata
3. Paina FAN : Valitse AUTO, LOW-, LOW+, MED+, MED+ , tai HIGH

7 KUIVATUS

Kosteudens poistoa varten keskitasoen jähdytstoiminto saadetaan automahtiesist.

1. Paina MODE : Valitse Kuivatus
2. Paina : Aseta haluamasi lampotiila.

8 SUURTEHOKÄYTTO

Voidaksesi automaattisesti saatttaa hnolampotilaa ja ilmanpuhallustaneopeuttaaksesi vientymistai tai lampenemistä. (Ei tomi KUVATUS ja PELKKA PUHALLIN tiloissa)

Paina HPOW8: Käynnistä ja pysäytä toimin.

Voidaksesi automaistesti saahtua honnelampotila ja saaasta energiankulutista (Ei tomi KUIVATUS ja PELKKA PUHALLIN Tiloisa)

: Käynnista ja pysäytä toiminta.

Huomaa: Vileentäminen: Asetettu lampötila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lammittäessä asetettu lampötila vastaavasti alenee yhdellä asteella tunnissa.

10 AJASTINKÄYTTO

Aseta ajastin ilmastointilaitteen kaydessä.

Käynnistys- asettaminen
1	Aseta ajastimen OFF-asetukset painamalla 0OFF.
2	Valitse haluttu OFF-ajastin painamalla TEMR. (0.5 - 12 hrs)
3	Paina 0OFF asettaaksesi OFF ajastuksen.
4	Paina 0OFF uudelleen peruuttaaksesi OFF ajastuksen.

11 NÄYTÖN LAMPUN KIRKKAUDEN SÄÄTÖ

Nayton lampun kirkkauden saatö tai sammuttaminen:

1. Pida FAN -painiketta painettuna 3 sekunnin ajan, kunnes kirkkaustaso (d0, d1, d2 tai d3) nakyy kaukosaatimen LCD-naytossa. Vapauta painike.

2. Painikkeita Rise tai painamalla voit saataa

kirkkauden 4 eri tasolle.

Kaukosäätmen LCD-näytö	Näytö toimintatila	Kirkkaus
d3	Lamppu palaa tãydellã kirkkaudella.	100%
d2	Lamppu palaa 50 %:n kirkkaudella.	50%
d1	Lamppu palaa 50 %:n kirkkaudella ja toimtolampu on smmutettuna.	50%
d0	Kaikki lamput on smmutettu.	Kaikki smmutettu

• Tilojen d'ja d'esimerkeissä lamppu sytty 5 sekunnin ajaksi ennen kuin se sammu.

12 TILAPÄINEN KÄYTTÖ

Jos kaukosaaadin on kadoksissa tai sen paristot oat tyhjentyneet

Laite voidaan kaynistaa tai pysisyta ilman kaukosaaddita painmalla RESET-painketta.
AUTOMAATTINEN-toiminta on tehdasasetuksaena, eisiasetetu lampoila on 24^ Puhallin-toiminan tehdasasetuksaena on automaattinen nopeus.

13AUTOMAATTINENUUDELLEENKÄYNNISTYS

Imlstoitialaite käyninstyty auattaisesti uudeelen sahkökatkon jälkeen (Laitteen virran on olta vallä sahkökatkon sattuessa.)

Asetus

1. Paina ja pida alaspainettuna sisäyksikön RESET-painiketta 3 sekunn anjan. (Kuulet 3 piippausta ja TOIMINTA valor vilkkuu 5 kertaa/sekunti viiden sekunn anjan)
2. Paina ja pida alaspainettuna sisayksikon RESET-painiketta 3 sekunnin ajan kumotaksesi toiminto. (Kuulet 3 piippausta mutta TOIMINTA valo ei vilku)
   Jos ajastin PAALLA tai POIs aetasetan, ei ATOMAATTINEN UUDELLENKEKAYNINTSYs aktivodu.

ITSEPUHDDISTUSTOIMINTO (VAIN JAAHDYTS-JA KUVAKÄYTTO)

Sisayskikkon keraantván rosteuden aiheuttamahan pahun hajun vaillamiseks.

1. Jos -painiketta painetaan kerran "jäahdyts"- tai "kuivatuskayton" aikana, puhallin toimii viel 30 minuutin ajan, minka jälkeen se kytektyty automaattisesti pois pälta. Näin varmistetaan kosteeden vaheneminen sisiysykösõstä.
2. Pysayta laite valittomasti painamalla yli 2 sekuntia 30 sekunnin kuluessa.

Katkaise ensin laitteen virta virtakatkaisimesta.

Sisayksikkö ja kaukosaadin

• Puhdista sisayksikko ja kaukosään tarvittaessa kostealla liinalla.
  Aia kayta bensiini, tinneria, puhdistusjauhetta tai kemialisiesti kasieltetya puhdistuslinnaa.

IImansuodattimet

Puhdista laite kahden viikon valein.

1. Avaa ilmanottosaleikkö.
2. Irrota ijmansuodattimet.
3. Imuroi tai pese ja kuivaa ne.
4. Aseta ilmansuodattimet takaisin paikalleen ja sulje ilmanottosaleikkö.

16 TOIMINTA JA SUORITUSKYKY

1. Kolmen minuutin sujoaistoiminto: Laite aktivoituu kolmen minuutin vivoellä, kun se käynistetään uudelteen tai kytketaan pälä akillisesti.
2. Eslammstitvoistoimin: Laetitta eslammitetaa viden minuutin ajan annen laemmityimoinnon kayninstymista.
3. Lampiman ilman saató: Kun huoneenlampotila saavuttaa asetetun lampotilan, puhaltimen nopeus hidastuu automaattisesti ja ukloyksikko psahty.
4. Automaattinen sulatus: Puhaltimet pysahtyvat sulatuksen ajaksi.
5. Lammitysteho: Lampö absorboida an kluoiimasta ja se vapautu huonetiloin. Hun klokampotila on lian matala, on kaytettäva muuta susoiitelu lammityslaiteta yhddessa ilmastointilaitteen kanssa.
6. Estä lumen keraantyminen ulkoyksikön pälle: Valitse ulkoyskölle sellainen paikkä, jossa sen pälle ei päase keraantymän lunta, puista pudonneita lehtä tai vastaavaa
7. Laiteesta saattaa kuula vahia statinaa sen toiminnan aikana. Tama on normalia, silla aani alheutuu muovin lajentumisesta tai supistumisesta. Huomaa: kohdat 2-6 koskevat lammitysmallia.

Ilmastointilaitteen kaytoloosuheet

Temp. Käytö	Ulkolämpötila	Huoneen Lämpötila
Lammitys	-15°C ~ 24°C	Alle 28°C
Jähdyts	-15°C ~ 46°C	21°C ~ 32°C
Kuivatus	-15°C ~ 46°C	17°C ~ 32°C

17 VIANETSINTÄ (TARKISTETTAVAT SEIKAT)

Laite ei toimi.	Laitteen päävirtakytkin on off- asennossa.
• Jäähdytksen tai lammityksen teho on heikko. • Laitteen virransyöttö on katkaistu virrankatkaisimesta. • Viransyöttö on katkennut (esim. sahkökatko). • Käynnistysajastin on asetettu.	• Poly on tutkinut suodattimet. • Lämpötilaa ei ole asetettu oikein. • Ikkuna tai ovi on auki. • Ulloyksikön ilmanottoaukko tai ilman ulostuloaukko on tutkeutunut. • Puhaltimen noopeus on liian hidas. • Käytötila on FAN tai DRY.

18) KAUKOSÄÄTIMEN A-B VALINTA

Nain voit kayttaa samaa koukaadinta erikeh seen kahen toistensa laheysydessa sijaietvan ilmasontilaitteen kansea.

Kaukosaaatmen B-asetus

1. Paina sisayksikon RESET-painiketta käynnistäksesi ilmastointilaite.
2. Suunta kauko-saadin sisayksikkoo kohti.

3. Paina ja pida kauko-saatimen oCHECK -painiketta kynan kärjen avulla. "00" tulee nakyviin ruudulle. (Kuva ①)

4. Samalla kun poinatmode -painiketta, paina CHECK.B"tulee nakyvin ja "00" katoaa. Ilmastointlaite sommuu. Kauko-ohjaimen B-asetus tallentuu muistin. (Kuva 2)

Huomaa: 1. Toimi yllä esitetyllä tavalla asettaaksesi kaukosaädin A-tilaan.

1. Kauko-saatimen A-asetuksen "A" ei tule nakyviin.
2. Kauko-saatimen tehdasasetus on A.
