Mærke	TOSHIBA
Model	SHORAI R32
Produkttype	Vægmonteret reversibel split klimaanlæg
Kølemiddel	R32
Strømforsyning	220-240 V ~ 50 Hz
Kølekapacitet	Ikke specificeret (se typeskiltet)
Varmekapacitet	Ikke specificeret (se typeskiltet)
Driftstemperatur (køling)	Indendørs: 21°C til 32°C / Udendørs: -15°C til 46°C
Driftstemperatur (varme)	Indendørs: under 28°C / Udendørs: -15°C til 24°C
Driftstemperatur (affugtning)	Indendørs: 17°C til 32°C / Udendørs: -15°C til 46°C
Driftstilstande	Auto, Køling, Varme, Kun ventilation, Affugtning
Særlige funktioner	Hi-Power, Eco, Timer (tænd/sluk), Swing (lamelbevægelse), Automatisk rengøring, Automatisk genstart
Blæserhastighed	AUTO, LAV-, LAV+, MED-, MED+, HØJ
Fjernbetjening	Infrarød, AAA-batterier, justering af displayets lysstyrke
Luftfiltre	Vaskbare, skal rengøres hver 2. uge
Vedligeholdelse	Rengør indendørsenheden og fjernbetjeningen med en fugtig klud; brug ikke skrappe kemikalier
Sikkerhed	Tre minutters beskyttelse, stop ved fejl, obligatorisk afbrydelse via bipolær afbryder (kontaktafbrydelse > 3 mm)
Mål (indendørsenhed)	Ikke specificeret
Vægt (indendørsenhed)	Ikke specificeret

Ofte stillede spørgsmål - SHORAI R32 TOSHIBA

Hvordan indstilles sluk-timeren?

Under drift skal du trykke på OFF-knappen på fjernbetjeningen, og derefter bruge TRIE-knapperne til at vælge den ønskede sluktid (fra 0,5 til 12 timer). Tryk på OFF igen for at bekræfte. For at annullere skal du trykke på OFF endnu en gang.

Hvordan rengøres luftfiltrene?

Åbn luftindtagsgitteret, før du fjerner filtrene. Støvsug dem eller vask dem i rent vand, og lad dem tørre helt, før de sættes på plads igen. Denne procedure anbefales hver anden uge.

Hvorfor tænder mit klimaanlæg ikke?

Kontroller, at hovedafbryderen er tændt, at afbryderen ikke er sprunget, og at der ikke er strømafbrydelse. Sørg også for, at ON-timeren ikke er aktiveret (den ville blokere starten).

Hvordan bruges Hi-Power-tilstanden?

Tryk på Hi-POWER-knappen på fjernbetjeningen for at aktivere denne tilstand (undtagen i DRY- eller FAN ONLY-tilstand). Det gør det muligt at nå den ønskede temperatur hurtigere ved midlertidigt at øge effekten.

Hvordan justeres displayets lysstyrke?

Hold FAN-knappen nede i 3 sekunder, indtil niveauet (d0 til d3) vises. Brug justeringsknapperne til at vælge: d3 = 100%, d2 = 50% med drifts-LED tændt, d1 = 50% med drifts-LED slukket, d0 = alle slukket.

Hvad gør jeg, hvis fjernbetjeningen ikke længere virker?

Brug RESET-knappen på indendørsenheden. Tryk kort for midlertidig drift (AUTO-tilstand, 24°C, auto ventilation). Hold denne knap nede i 3 sekunder for at annullere midlertidig tilstand, hvis nødvendigt.

Kan jeg bruge et andet kølemiddel end R32?

Nej, det er forbudt. Brug af et andet kølemiddel kan forårsage unormalt højt tryk, eksplosion eller personskade. Kontakt altid en professionel for arbejde på kølekredsløbet.

Hvordan aktiveres automatisk rengøring?

I køle- eller affugtningstilstand skal du trykke én gang på den tilsvarende knap: blæseren fortsætter i 30 minutter efter stop for at tørre fugt. For at stoppe med det samme skal du trykke to gange mere inden for 30 sekunder.

Hvorfor blæser klimaanlægget lunken luft ved varme?

Forvarmningsfunktionen forsinker udblæsning af varm luft i ca. 5 minutter. Derudover, hvis udendørstemperaturen er meget lav, kan varmen være mindre effektiv; brug i så fald en supplerende varmekilde.

Hvordan skelner man mellem to fjernbetjeninger til to nærliggende klimaanlæg?

Brug indstilling B: på indendørsenheden, peg fjernbetjeningen mod sensoren, hold CHECK nede, indtil '00' vises, hold derefter MODE nede uden at slippe CHECK, indtil 'B' vises. For at vende tilbage til A, gentag proceduren (A er standardværdien).

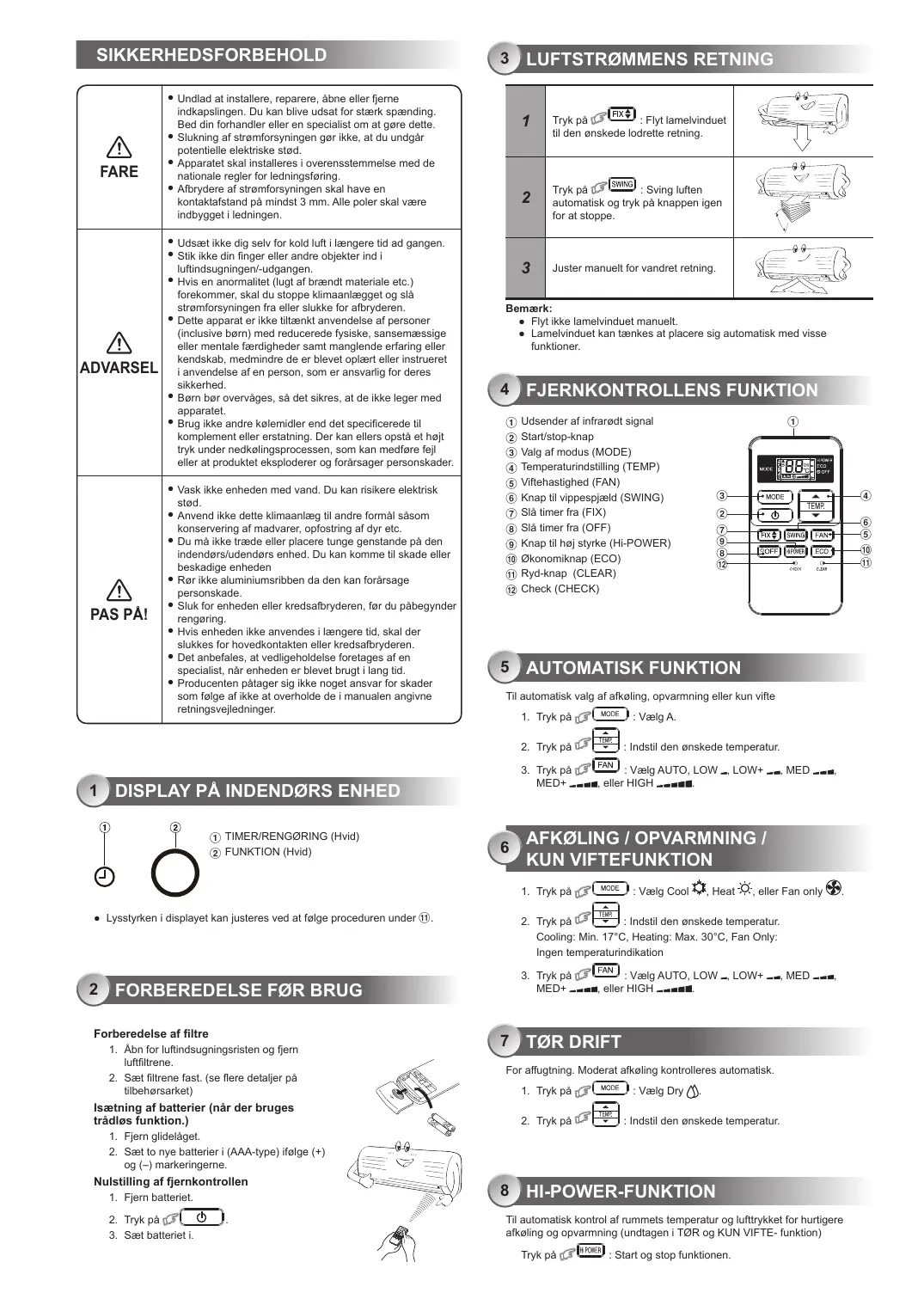

BRUGSANVISNING SHORAI R32 TOSHIBA

FARE	·Undlad at installere, reparere, abne aller fjerne indkapslingen. Du kan blive udsat for stærk spænding. Bed din forhandler eriler en的专业ist om at gore dette. ·Slukning af strøm Forsyningen:gør ikke, at du undgår potentielle elektriske stød. ·Apparatet skal installeres i overensstemmelse med de nationale regler for ledningsføring. ·Afbrydere af strøm Forsyningen skal have en kontaktafstand på mindest 3 mm. Alle poler skal:vare indbygget i ledningen.
ADVARSEL	·Udsæt ikke dig selv for kold luft iLAGENERE tid ad gangen. ·Stik ikke din finger eriler andre objektor ind i luftfindsugningen/-udgangen. ·Hvis en anormalitet (lugt af brandt materiale etc.) forekommer, skal du stoppe klimaanlaegget og slå strøm Forsyningen fra eriler slukke for afbryderen. ·Dette apparat er ikke tilænkt anvendelse af personer (inclusive børn) med reducerede fysiske, sansemæssige eller mentale faerdigheder som mängelende erfaring eriler kendskap, medmirnde er de blevet oplaert ell instruerrer i anvendelse af en person, som er ansvarlig for deres sikkerhed. ·Børn:bør overvåges, SSEdet sikres, at de ikke leger med apparatet. ·Brug ikke andre kølemidler end det specificerede til komplementller erestatning. Der kan ellers opstæ et højtryk under nedkølingsprocessen, som kan medføre fejller atprodukter eksploderer og forårsager personskader.
PAS Pål	·Vask ikke eheden med vand. Du kan risikere elektrisk stød. ·Anvend ikke dette klimaanlaag til andre formål sásom konservering af madvarer, opfostring af dyr etc. ·Du:må ikke træde eriler placere tungene genstande på den indendørs/udendørs eheden. Du kankommen til skadeEller beskadige eheden ·Rør ikke aluminiumsribben da den kan forårsage personskade. ·Sluk for eheden erller kredsafbryderen, før du pàbegynder rengøring. ·Hvis eheden:ike anvendesi i lagengere tid, skal der slukkes for hovedkontakten erller kredsafbryderen. ·Det anbefales, at vedligeholdelse foretages af en specialist, narr eheden erilevet brugt i lang tid. ·Producenten pâtager sig;ikke noget ansvarfor skader som føge af ikke at overholde de i manualen angivne retningsvejledninger.

1 DISPLAY PÅ INDENDØRS ENHED

① TIMER/RENGØRING (Hvid)
② FUNKTION (Hvid)

Forberedelse af fentre

Isaatng af batterier (narr der bruges tradles fuktion.)

1. Fjern glidelaget.
2. Saito to ney batterier i (AAA-type) ifolge (+) og (-) markeringe.

Nulstilling af fjernkontrollen

1. Fjern batteriet.

2. Tryk pà

3. Saet batteriet i.

3 LUFTSTRÖMMENS RETNING

• Flyt jeg lamelvinduet manuelt.
• Lamelvinduet kan tænkes at placere sig automatisk med visse Funktioner.

4 FJERNKONTROLLENS Funktion

① Udsender af infrarodt signal
(2) Start/stop-knap
③ Valg af modus (MODE)
④ Temperaturindstilling (TEMP)
(5) Viftehastighed (FAN)
(6) Knap til vippespjaeld (SWING)
⑦ Slà timer fra (FIX)
⑧ Slà timer fra (OFF)
(9) Knap til høj styrke (Hi-POWER)
(10) Økonomiknap (ECO)
(1) Ryd-knap (CLEAR)
12 Check (CHECK)

5 AUTOMATISK FUNKTION

Til automatisk valg af afkøling, opvarmning ell er kun viffe

1. Tryk pā MODE : Vaelg A.
2. Tryk pa FAN : Vaelg AUTO, LOW-, LOW+
   MED+ , eller HIGH

6 AFKOLING / OPVARMNING / KUN VIFTEFUNKTION

1. Tryk på MODE : Vælg Cool , Heat , eller Fan only
2. Tryk på TEMP : Indstil den ønskede temperatur. Cooling: Min. 17^ Heating: Max. 30^ Fan Only: Ingen temperaturindikation
3. Tryk på FAN : Vælg AUTO, LOW-, LOW+, MED-, MED+, , , , .

7 TØR DRIFT

For affugtning. Moderat afkøling kontrolleres automatisk.

1. Tryk pà MODE : Vælg Dry
2. Tryk på TEMPE: Indstil den ønskedete temperatur.

8 HI-Power-FUNKTION

Til automatisk kontrol af rummets temperatoren og luftfryketfor hurtigere akolfing og opwarming (undtagen i TØR og KUN VIFTE-funktion)

Tryk på : Start og stop funktionen.

Til automatisk energibesparelle (undtagen i TØR og KUN VIFTE-funktion)

Tryk paa ECO : Start og stop Funktionen.

Bemark: Akfaling; den indstillede temperatur stiger automatisk 1 grad/ per time i 2 timer (maksimal stigning pa 2 grader). Ved opvarmnig vil den indstillede temperatur stige.

10 TIMER-FUNKTION

Timeren saettes, mens der er taendt for air-conditioneringsanlaegget.

Sãdan slãr du timeren OFF
1	Tryk på ➀OFF for at aktivere FRA timerindstilling.
2	Tryk på ➁TEMP. for at vælgde den ønskede FRA timer. (0,5 - 12 timer)
3	Tryk på ➂OFF for at indstille OFF timeren.
4	Tryk på ➁OFF对其进行对aflyse OFF timeren.

11JUSTERING AF LYSSTYRKE I DISPLAYLAMPE

For at reducere lysstyrken i displaylampen, ellr slukke for den.

1. Tryk og hold FAN i 3 sekunder indtil lysstyrkeniveaulet (d0, d l, d2 erler d3) vises på fjembetjeningen's LCD, slip herefter knappen.
2. Tryk på RISEEller for at justere lysstyrken i 4 niveauer Formindsk

Fjernbetjeningens LCD	Driftsdisplay	Lysstyrike
d3	Lampen lyser med fuld lysstyrke.	100%
d2	Lampen lyser med 50 % lysstyrke.	50%
d1	Lampen lyser med 50 % lysstyrke, og driftslampen er slukket.	50%
d0	Alle lamper er slukket.	Alle slukket

I eksemplerne 日 log 日 lyser lampen i 5 sekunder inden den slukkes.

12 MIDLERTIDIG DRIFT

I tifaelde af at fjernbetjeningen er blevet væk eller Iobet tor for batteri

• Ved tryk på RESET-knappen kan enheden startes erller stoppes utden brug af fjernbetjingen.
• Driftsfunctionen sættes til AUTOMATISK, den forindstillede temperat saturæs til 24^ og viftens function er automatisk hastighed.

13 AUTO-GENSTART

Sādān genstarter du automatisk klimaanlagget erfter strømafrydelse (enheden skal vare tändt).

Indstilling

1. Tryk på og hold RESET nede på den indendørs enhed i 3 sekunder for at indstille fonctionen. (3 bipyde og FUNKTIKS-lampen blinker 5 gange/sek. i 5 sekunder)

2. Tryk på og hold RESET nede på den indendørs enhed i 3 sekunder for at annullere Funktionen (3 bipyde, men FUNKTIONS-lampen blinker ikke)

3. Hvis der er sat an ON-timer erer en OFF-timer, kan AUTOGENSTARTIkne aktiveres.

14 SELVRENSNING (GÄELDER KUN AFRÖLINGSOG OPVARMINSGFUNKTIONERNE)

For at undgå dārlig luft pa grund af fugtighed i den indendørs enhed.

1. Hvis der trykkes en gang på knappen under "Afkoling" eller "Tor"-funkterinne, vil viften fortsaete med at køre i 30 minutter, derefter slukker den automatisk. Dette vil reducere fugtigheden i den indendors enhed.
2. Enheden kan standses straks ved at trykke på stjernen mere end 2 gange inden for 30 sekunder.

15 VEDLIGEHOLDELS

Forst skal du slukke for kredsafbryderen.

Indendors enhed og fjernbetjening

• Rengør den indendørs enhed og fjerbetjeningen med en våd klud after behov.
• Dermatice stäveklude.

Luftfiltre

Rengor for hver 2 uger.

1. Abn luftindsugningsristen.
2. Fjern luftfiltrene.
3. Støvsug eller vask, og tør dem herefter.
4. Genmonter luftfiltre og luk luftindsugningsristen.

16 FUNKTION OG ANVENDELS

1. Tremiminutters beskyttelsesfunktion: Anvendes til at beskytte eheden mod at blive aktiveret i 3 minutter, hvis den pludseligt genstartes ell TENDES.
2. Foropvarmming: Varm eheden op i 5 minutter for opvarmningsfunktionen anwendes.
3. Kontrol af varm luft: När rummets temperatur nr den indstillede temperatur, reduceres viftehastigeden automatisk, og den udendørs enhed stopper.
4. Automatisk affrostning: Viften stopper under affrostning.
5. Opvarrningskapacitet: Varmen absorberes udefra og slippees ind i rummet. Hvis temperaturen ednorf er lav, sänv endet et andet anbefalej opvarrningsapparat i kombination med klimaanlaegget.
6. Vedrarende sneansamlinger: Vaelg en placering til den udendars ench, hvor den ikke udsættes for snyfgyning, nedalfdne blade ell anedt árdistsbetonet nedfald.
7. Der kan forekomme en lav knaselyd, när eheden anvendes. Dette er normalt, idet knaselyden kan vare forarssaget af udvidelse/ sammentræknig af plastik. Bemørk: Punkt 2 til 6 for opvarmningsmodellen

Klimaanlaggets anvendelsesvilkár

Temp. Funktion	Udendørs temperatur	Rummets temperatur
Opvarmning	-15°C ~ 24°C	Mindre end 28°C
Afkøling	-15°C ~ 46°C	21°C ~ 32°C
Tør	-15°C ~ 46°C	17°C ~ 32°C

17 FEJLSØGNING (CHECKLISTE)

Enheden virker ikke.	Afkølangen er opvarmningen er unnormalt lav.
• Hovedstrømkontakten er slukket. • Kreds afbryderen er aktiveret, sá den afbryder strømforsyningen. • Den elektriske strøm er stoppet • Timeren er slåt TIL.	• Filtrene er blokeret at stav. • Temperaturen er indstillet forkert. • Vinduerne eller døne re et abne. • Luftiendsgninger er udgangen på den udendørs enthed er blokeret. • Viftehestigheden er for lav. • Driftsfunktionen er sat til FAN eller DRY.

18) FJERNBETJENINGENS VALG AF A-B

Anwendelse af to separate jfembetjeninger til de indendors eheder i tifaelde af at to klimaanlag er installerert taet hinanden.

Indstilling af fjernkontrol B.

1. Tryk på RESET-knappen på den indendørs enhed for at TÆNDE for klimaanlaegget.
2. Ret fjernbetjeningen mod den indendors enched.
3. Tryk på og hold Check knappen nede på fjernebetjeningen med spidenaf en blyant. "00" vises nu på displayet. (Billede ①)
4. Tryk på MODE mens du trykker på CHECK. "B" vil nu blive vist på displayet og "00" forsverder og klaarnaanlagget SLUKKER. Fjernbetjening B huskes nu. (Billede 2)

Bemerk: 1. Gentag ovenstaende trin for at nulstille fjembetjeningen til at vare A.

1. Fjernbetjening A har/DDke visning af et "A".
2. Standardindstillingen for fjernbetjeningen fra fabrikkens side er A.

①

2
