Znamka	TOSHIBA
Model	SHORAI R32
Vrsta izdelka	Reverzibilna stenska split klimatska naprava
Hladilno sredstvo	R32
Električni napajalnik	220-240 V ~ 50 Hz
Hladilna moč	Ni navedeno (preverite na tablici z nazivnimi podatki)
Grelna moč	Ni navedeno (preverite na tablici z nazivnimi podatki)
Delovna temperatura (hlajenje)	Notranja: 21°C do 32°C / Zunanja: -15°C do 46°C
Delovna temperatura (gretje)	Notranja: pod 28°C / Zunanja: -15°C do 24°C
Delovna temperatura (razvlaževanje)	Notranja: 17°C do 32°C / Zunanja: -15°C do 46°C
Načini delovanja	Samodejno, Hlajenje, Gretje, Samo prezračevanje, Razvlaževanje
Posebne funkcije	Hi-Power, Eco, Časovnik (vklop/izklop), Nihanje lopute (SWING), Samodejno čiščenje, Samodejni ponovni zagon
Hitrost ventilatorja	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Daljinski upravljalnik	Infrardeč, bateriji AAA, nastavitev svetlosti zaslona
Zračni filtri	Opralni, očistiti vsaka 2 tedna
Vzdrževanje	Očistite notranjo enoto in daljinski upravljalnik z vlažno krpo; ne uporabljajte agresivnih kemikalij
Varnost	Tri-minutna zaščita, zaustavitev ob napaki, obvezna odklopitev z bipolarnim odklopnikom (odprtje kontaktov > 3 mm)
Dimenzije (notranja enota)	Ni navedeno
Teža (notranja enota)	Ni navedeno

Pogosto zastavljena vprašanja - SHORAI R32 TOSHIBA

Kako nastaviti časovnik za izklop?

Med delovanjem pritisnite tipko OFF na daljinskem upravljalniku, nato uporabite tipke TRIE za izbiro želenega časa izklopa (od 0,5 do 12 ur). Ponovno pritisnite OFF za potrditev. Za preklic ponovno pritisnite OFF.

Kako očistiti zračne filtre?

Odprite rešetko za dovod zraka, preden odstranite filtre. Posesajte jih ali operite v čisti vodi, nato jih pred ponovnim nameščanjem popolnoma posušite. Ta postopek je priporočen vsaka dva tedna.

Zakaj se moja klimatska naprava ne vklopi?

Preverite, ali je glavno stikalo v položaju vklop, ali odklopnik ni izklopljen in ali ni izpada elektrike. Prav tako se prepričajte, da časovnik ON ni aktiviran (bi blokiral zagon).

Kako uporabljati način Hi-Power?

Pritisnite tipko Hi-POWER na daljinskem upravljalniku za aktiviranje tega načina (razen v načinu DRY ali FAN ONLY). Omogoča hitrejše doseganje želene temperature s začasnim povečanjem moči.

Kako nastaviti svetlost zaslona?

Držite tipko FAN pritisnjeno 3 sekunde, dokler se ne prikaže raven (d0 do d3). Uporabite nastavitvene tipke za izbiro: d3 = 100%, d2 = 50% z vklopljeno LED za delovanje, d1 = 50% z izklopljeno LED za delovanje, d0 = vse ugasnjene.

Kaj storiti, če daljinski upravljalnik ne deluje več?

Uporabite tipko RESET na notranji enoti. Kratko pritisnite za začasno delovanje (način AUTO, 24°C, samodejno prezračevanje). Po potrebi držite to tipko 3 sekunde za preklic začasnega načina.

Ali lahko uporabim drugo hladilno sredstvo kot R32?

Ne, to je prepovedano. Uporaba drugega hladilnega sredstva lahko povzroči nenormalen visok tlak, eksplozijo ali poškodbe. Za vsak poseg na hladilnem krogu vedno pokličite strokovnjaka.

Kako aktivirati funkcijo samodejnega čiščenja?

V načinu Hlajenje ali Razvlaževanje enkrat pritisnite ustrezno tipko: ventilator se po izklopu še 30 minut vrti, da posuši vlago. Za takojšnjo ustavitev pritisnite dvakrat več v 30 sekundah.

Zakaj klimatska naprava pri gretju piha topel zrak?

Funkcija predgretja zamakne izpust toplega zraka za približno 5 minut. Poleg tega je lahko gretje manj učinkovito, če je zunanja temperatura zelo nizka; v tem primeru uporabite dodatno ogrevanje.

Kako ločiti dva daljinska upravljalnika za dve blizu klimatski napravi?

Uporabite nastavitev B: na notranji enoti usmerite daljinski upravljalnik proti senzorju, držite CHECK pritisnjeno, dokler se ne prikaže '00', nato držite MODE, ne da bi spustili CHECK, dokler se ne prikaže 'B'. Za vrnitev na A ponovite postopek (A je privzeta vrednost).

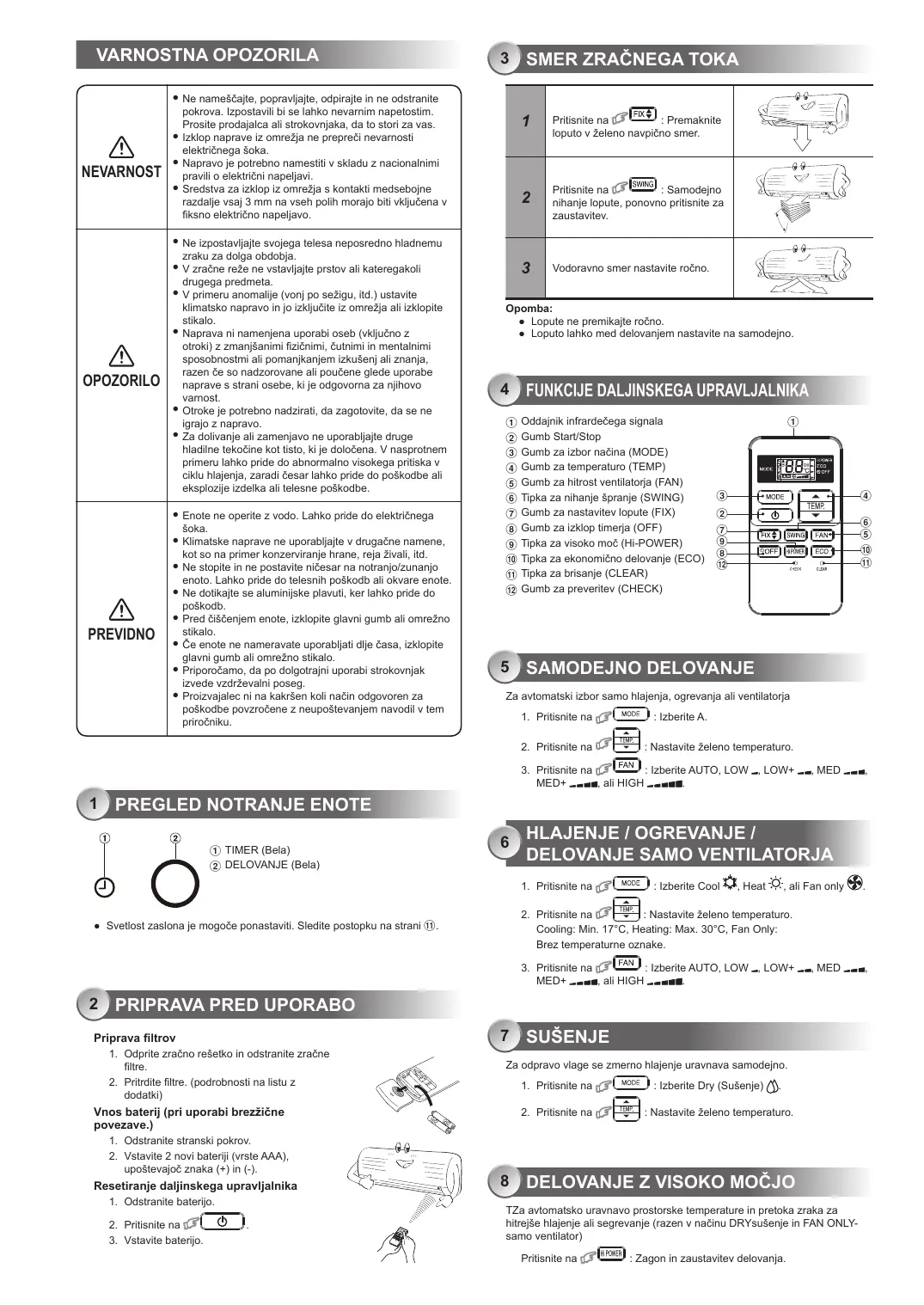

NAVODILA ZA UPORABO SHORAI R32 TOSHIBA

NEVARNOST	• Ne nameščajte, popravljaje, odpirajte in ne odstranitePokrova. Izpostavili bi se lahko nevarnim napetostim.Prosite prodajalca ali strokovnjaka, da to stori za vas.• Izklop napravice imozrežja ne prepreci nevarnostilelektrčega šoka.• Napravo je potrebno namesititi v skladu z nazionalnimi pravilovi elektrčni napeljiav.• Sredstva za izklop iz omrežja s kontakti medsebojnrazdalje vsaj 3 mm na vseh morajo bitvi vkljucena v fiksno elektrčno napeljavo.
OPOZORILO	• Ne izpostavljate svojega telesa nepsoredno hladnemu zraku za dolga obdobija.• V začne reze ne vstavljate prestov ali kateregakoli drugega predmeta.• V primerus anomalijie (vonj po sežigu, itd.) ustavite klimatsko napravino in jo izklučite iz omrežja ali izklopite stikalo.• Naprava ni namenjena uporabi oseb (vikjučno z otroki) z zmanjanšanimi fizčnimi, čutnimi in mentalnimi sposobnostmi ali pomanjanekem izkušeni ali znanja, razen ěe so nadzorovane ali poučene glede uporabe napravse strani osebe, ki je odgovorna za njihovovarnost.• Otroke je potrebno nadzirati, da zagotovite, da se ne igrajo z napravo.• Za dolivanje ali zamenjavo ne uporabljaje drugehladnine tekconcine kot tisti, ki je dolocena. V nasprotnem primerus lahko povide do abnormalno visokega pritiska v ciklu hlajenja, zaradi Česar lahko pride do poskodbe ali eksplozije izdelka ali telesne poskodbe.
PREVIDNO	• Enote ne operite z vodo. Lahko pride do elektrčnegă šoka.• Klimatske napravne uporabljaje v drugačne namene, kot so na primer konzerviranje hrane, reja Živali, itd.• Ne stopite in ne postavite nicçesar na notranjo/zunanjo enoto. Lahko pride do telesnih poskodb ali okvare enote.• Ne dotikajte se aluminjske plavuti, ker lahko pride do poskodb.• Pred Čišćenjem enote, izklopite glavni gumb ali omrežnostikalo.• Če enote ne nameravate uporabljati dlje Časa, izklopite glavni gumb ali omrežno stikalo.• Priporočamo, da po dolgotrajni uporabi strokovnjak izvede vzdřevalni poseg.• Proizvajalec no na karkşen koli način odgovoren za poskodbe povzročene z neupoštevanjem navodil v tem priročniku.

1 PREGLED NOTRANJE ENOTE

① TIMER (Bela)
② DELOVANJE (Bela)

• Svetlost zaslona je mogoče ponastaviti. Sledite postopku na strani ⑪.

2 PRIPRAVA PRED UPORABO

Priprava filtrov

1. Odprite zračno rešetko in odstranite zračne filtrne.
2. Prirtdite filtré. (podrobnosti na listu z dodatkì)

Vnos baterij (pri uporabi brezicne povezate).

1. Odstranite stranskiPokrov.
2. Vstavite 206 nabiateriji (vrste AAA), upostevajoc zznaka (+) in (-).

Resetiranje daljinskega upravljalnika

1. Odstranite baterijo.

2. Pritisnite na

3. Vstavite baterijo.

3 SMER ZRAÇNEGA TOKKA

1	Pritisnite na FIX: Premaknite loputo v Želeno navpično smer.
2	Pritisnite na SWING: Samodejno nihanje lopute, ponovno pritsnite za zaustavitev.
3	Vodoravno smer nastavite ročno.

Opomba:

• Lopute ne premikajte ročno.
• Loputo lahko med delovanjem nastavite na samodejno.

4 FUNKCIJE DALJINSKEGA UPRAVLJALNIKA

① Oddajnik infrardečega signala
② Gumb Start/Stop
③ Gumb za izbor načina (MODE)
④ Gumb za temperaturo (TEMP)
(5) Gumb za hitrost ventilatorja (FAN)
(6) Tipka za nihanje špranje (SWING)
⑦ Gumb za nastavitev lopause (FIX)
Gumb za izklop timerja (OFF)
(9) Tipka za visoko moč (Hi-POWER)
Tipka za ekonomično delovanje (ECO)
Tipka za brisanje (CLEAR)
(12) Gumb za preveritev (CHECK)

5 SAMODEJNO DELOVANJE

Za avtomatski izbor samo hlajenja, ogrevanja ali ventilatorja

1. Pritisnite na MODE : Izberite A.
2. Pritisnite na Temp.: Nastavite zeeleno temperaturo.
3. Pritisnite na FAN : Izberite AUTO, LOW-, LOW+, MED+, MED+ , ali HIGH

HLAJENJE / OGREVANJE / DELOVANJE SAMO VENTILATORJA

1. Pritisnite na MODE : Izberite Cool , Heat , ali Fan only
2. Pritisnite na TEMR : Nastavite zeeleno temperaturo. Cooling: Min. 17^ Heating: Max. 30^ Fan Only: Brez temperaturone oznake.
3. Pritisnite na FAN : Izberite AUTO, LOW-, LOW+, MED-, MED+ , ali HIGH

7 SUSENJE

Za odpravo vlage se zmerno hlajenje uravnava samodejno.

1. Pritisnite na MODE : Izberite Dry (Sujenje)
2. Pritisnite na: Nastavite zeeleno temperaturo.

8 DELOVANJE Z VISOKO MOCJO

TZa automatsko uravnavo prostorske temperature in pretoka zraka zahitrejshe hlajenji ali segrevanje (razen v načinu DRYsušenje in FAN ONLY-samo ventilar).

Pritisnite na HPOwES : Zagon in zaustavitev delovanja.

Za vamtomatsko arnavnuo temperature za varcevanje z energijo (razen v nacinu DRY-susenje in FAN ONLY-samo ventilatori)

Pritisnite na ECO : Zagon in zaustavitev delovanja.

Opomba: Hlajenje: nastvljena temperatura bo avtomatsko narasla 1 stopinjo/uro za 2 uri (najvec 2 stopijn dviga). Pri segrevanju se bo nastvljena temperatura zinizala.

10 DELOVANJE TIMERJA

Vklop/izklop Timerja (OFF)
1	Za vnos nastavitve Časovnika za izklop pritsnite ☑OFF.
2	Za izbiro Želenega Časovnika za izklop pritsnite ☐TEUR. (0,5-12 ur)
3	Za izbiro Časovnika za izklop pritsnite ☑OFF.
4	Za preklic Časovnika za izklop znova pritsnite ☑OFF.

11 NASTAVITEV SVETLOSTI LUCKE ZASLONA

Za zmanjsanje svetlosti luckezaslona ali izklop.

1. Pritisnite in drzite FAN 3 sekunde, dokler ni nivo svetlosti (d0, d1, d2 ali d3) prikazan na LCDju daljinskega upravljalnika, potem izpustite gumb.
2. Pritisnite Rise ali za nastavitev svetosti na 4ih nivojih. Zmanisane

LCD daljinskega upravljanika	Zaslon delovanja	Svetlost
d3	Lučka oddaja vso svetlob.	100%
d2	Lučka oddaja 50% svetlobe.	50%
d1	Lučka oddaja 50% svetlobe in lučka za delovanje je izklopljena.	50%
d0	Vse lučke so izklopljene.	Vse je izklopljeno

V primerih d in d, lučka Žari 5 sekund, preden se izklopi.

12 ZACASNO DELOVANJE

V primeru izgabe daljinskega upravljalnka ali praznih baterij

• Pritsnite na gumb RESET, enoto je mogoce sproziti in prekiniti brez uporabe daljinskega upravljalnika.
• Način delovanja je nestavljen na SAMODEJNO delovanje (AUTOMATIC), prednastavljena temperatura je 24^ , hitrost ventilatorja je tudi samodejna.

13 SAMODEJNI PONOVNI VKLOP

Za samodejni ponovni vklop klimatske napravo po izpadu elektrike (Enota mora biti VKlučena).

Nastavitev

1. Pritsnite in zadržite gumb RESET na notranji enoti za 3 sekunde, da bi nastavili operacao. (3 piski in lučka OPERATION utropa 5-krat/sek za 5 sekund)
2. Pritisnite in zadrzite gumb RESET na notranji enoti za 3 sekunde, da bei prekiliaci operacion. (3 piski, lučka OPERATION pa ne utropa)
   V primeru, ko je nastavljen ON Časovnik ali OFF Časovnik, se SAMODEJNI PONOVNI VKLOP ne sproži

SAMOCISCENJE (SAMO ZA HLAJENJE IN SUŠENJE)

Za preprečitev neprijjetnih vonjav, ki nastanejo zaradi vlage v notranji enoti.

1. Če v Šačinu "Cool" (hlajenje) ali "Dry" (sušenje) na tipko pritisnete enkrat, bo ventilator deloval za dalnajilj 30 minut, nato se bo avtomatsko izklopil. To be zzmansalo vlago v notrani je enti.
2. Za takojsnjo zaustavitev enote, pritisnite več kot dvakrat v 30 sekundah.

Najprej izklopite omrezn stikalo.

Notranja enota in daljinski upravljalnik

• Po potrebi očistite notranjo enoto in daljinski upravljalnik z mokro krpo.
• Ne uporabljate bencina,razredcila,losilnega praska al kemiico obdelane krpe za prah.

Zračni filtri

Ocistite vsaka 2 tedna.

1. Odprite mrezo za dovod zraka.
2. Odstranite zracne filtr.
3. Posesajte ali operite in jih posusite.
4. Ponovno nastavite zračne filtré in zaprite mrežo za dovod zraka.

DELOVANJE IN UČINEK

1. Triminutna zašćtna funkćija: Za preprečitev aktiviranja enote za 3 minute, ko jo nenadoma ponovn sprožite ali priklopite na ON.
2. Začetno ogrevanje: Ogrevanje neote za 5 minut, preden se dejavnost ogrevanja prostora dejeansko začne.
3. Kontrola toplega zraka: Ko prostorska temperatura doseze nastavljeno temperaturo, se hitrost ventilatorja samodejno zmanija, zunanja enota pa se zaustavi.
4. Samodejna odmrznitev: Med odmrzovanjem se bo ventilator zaustavil.
5. Grelna zmogljivost: Toplota se absorbirba od zunaj in se sprosti v prostor. Ko je zunanja temperatura prenizka, je potrebro nskupaj s klimatsko napravo uporabljati še dodaten grelinik.
6. Pozornost na kopičenje sega: Za zunanjo enoto izberite mesto, ki bo zašiteno pred snegom, kopičenjem listja ali drugihsezonskih nanosov.
7. Med delovanjem enote lahko zašilete manjšePokanje. Gre za normalen pojav, zvok je posledica raztezanja/krčenja plastike.

Opomba: Tocke 2 do 6 za model z ogrevanjem

Pogoji delovanja klimatske naprav

Temp. Delovanje	Zunanja temperatura	Prostorska temperatura
Ogrevanje	-15°C ~ 24°C	Manj kot 28°C
Hlajenje	-15°C ~ 46°C	21°C ~ 32°C
Sušenje	-15°C ~ 46°C	17°C ~ 32°C

ODPRAVLJANJE TEZAV (KONTROLNA TOCKA)

Enota ne deluje.	Hajenje ali segrevanje je nenavadno šibko.
• Glavni vklopi ni gumb je izklučen. • Omrežno stikalo je nestavljeno za prekinitev elektrínega napajanja. • Prekinitev elektrínega toka • Timer je vkiopljen.	• Filtri so prašni. • Temperatura ni bila pravilno nestavljena. • Okna ali vrata so odpra. • Zračni zhodi ali izhodi zunanje enote so blokirani. • Hitrost ventilatorja je prenizka. • Način delovanja je nestavljena na VENTILATOR (FAN) ali SÜSENJE (DRY).

DALJINSKI UPRAVLJALNIK IZBOR A-B

Za ločeno uporabo daljininskéga upravljnika vprimeru 2 notranjih enot, ki se nahajata blizu ena druge.

Daljinski upravljalnik Nastavitev B

1. Pritisnite na gumb RESET na notranji enoti za vklop klimatske naprave.
2. Daljinski upravljalnik usmerite v notranjo enoto.
3. Pritisnite in zadržite gumb CHECK na daljinskem upravljalniku s konico svinčnika. Na prikazu se pojaví "00". (SI. ①)
4. Ko drzite pritsinjen gumb MODE pritsinite na gumb O CHECK Na prikazu se pojavi B, "00"izgine in klimatska naprava se izklopi. Daljinski upravljnik de Sbrani. (SI. 2)

Opomba: 1. Ponovite zgornje korake za resetiranjne daljinskega upravljnakika na A.

1. Za daljinski upravlajnik A se ne pojav prikaz "A".
2. A je tovarniška nastavitev daljinskega upravljalnika.
