SHORAI R32 - Airconditioner TOSHIBA - Gratis gebruiksaanwijzing en handleiding

Merk	TOSHIBA
Model	SHORAI R32
Producttype	Omkeerbare muur-split airconditioner
Koelmiddel	R32
Voeding	220-240 V ~ 50 Hz
Koelvermogen	Niet gespecificeerd (raadpleeg het typeplaatje)
Verwarmingsvermogen	Niet gespecificeerd (raadpleeg het typeplaatje)
Bedrijfstemperatuur (koeling)	Binnen: 21°C tot 32°C / Buiten: -15°C tot 46°C
Bedrijfstemperatuur (verwarming)	Binnen: minder dan 28°C / Buiten: -15°C tot 24°C
Bedrijfstemperatuur (ontvochtiging)	Binnen: 17°C tot 32°C / Buiten: -15°C tot 46°C
Bedrijfsmodi	Automatisch, Koelen, Verwarmen, Alleen ventilatie, Ontvochtigen
Speciale functies	Hi-Power, Eco, Timer (aan/uit), Klep zwaaien (SWING), Automatische reiniging, Automatisch herstarten
Ventilatorsnelheid	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Afstandsbediening	Infrarood, AAA-batterijen, helderheidsinstelling display
Luchtfilters	Wasbaar, elke 2 weken reinigen
Onderhoud	Reinig de binnenunit en afstandsbediening met een vochtige doek; geen agressieve chemicaliën gebruiken
Veiligheid	Drie minuten beveiliging, uitschakeling bij afwijking, verplichte uitschakeling via tweepolige schakelaar (contactopening > 3 mm)
Afmetingen (binnenunit)	Niet gespecificeerd
Gewicht (binnenunit)	Niet gespecificeerd

Veelgestelde vragen - SHORAI R32 TOSHIBA

Hoe stel ik de uitschakeltimer in?

Tijdens bedrijf drukt u op de OFF-knop van de afstandsbediening en gebruikt u de TRIE-toetsen om de gewenste uitschakeltijd (0,5 tot 12 uur) te selecteren. Druk nogmaals op OFF om te bevestigen. Om te annuleren drukt u nogmaals op OFF.

Hoe reinig ik de luchtfilters?

Open het luchtinlaatrooster voordat u de filters verwijdert. Stofzuig ze of was ze met schoon water en laat ze volledig drogen voordat u ze terugplaatst. Deze handeling wordt elke twee weken aanbevolen.

Waarom gaat mijn airconditioner niet aan?

Controleer of de hoofdschakelaar aan staat, of de stroomonderbreker niet is uitgeschakeld en of er geen stroomstoring is. Zorg er ook voor dat de AAN-timer niet is geactiveerd (deze zou de start blokkeren).

Hoe gebruik ik de Hi-Power modus?

Druk op de Hi-POWER-knop van de afstandsbediening om deze modus te activeren (behalve in de DRY- of FAN ONLY-stand). Het bereikt sneller de gewenste temperatuur door het vermogen tijdelijk te verhogen.

Hoe stel ik de helderheid van het display in?

Houd de FAN-toets 3 seconden ingedrukt tot het niveau (d0 tot d3) wordt weergegeven. Gebruik de insteltoetsen om te kiezen: d3 = 100%, d2 = 50% met bedrijfsled aan, d1 = 50% met bedrijfsled uit, d0 = alle led's uit.

Wat te doen als de afstandsbediening niet meer werkt?

Gebruik de RESET-knop op de binnenunit. Druk kort voor tijdelijke werking (AUTO-modus, 24°C, automatische ventilatie). Houd indien nodig de toets 3 seconden ingedrukt om de tijdelijke modus te annuleren.

Kan ik een ander koelmiddel dan R32 gebruiken?

Nee, dat is verboden. Het gebruik van een ander koelmiddel kan abnormale hoge druk, explosie of letsel veroorzaken. Schakel altijd een professional in voor werkzaamheden aan het koelcircuit.

Hoe activeer ik de automatische reinigingsfunctie?

In de koel- of ontvochtigingsmodus drukt u eenmaal op de overeenkomstige toets: de ventilator blijft 30 minuten na uitschakeling draaien om vocht te drogen. Om onmiddellijk te stoppen, drukt u nog twee keer binnen 30 seconden.

Waarom blaast de airconditioner lauwe lucht tijdens het verwarmen?

De voorverwarmingsfunctie vertraagt de uitstoot van warme lucht met ongeveer 5 minuten. Bovendien, als de buitentemperatuur erg laag is, kan de verwarming minder efficiënt zijn; gebruik in dat geval een bijverwarming.

Hoe onderscheid ik twee afstandsbedieningen voor twee dichtbij elkaar staande airconditioners?

Gebruik instelling B: richt de afstandsbediening op de sensor van de binnenunit, houd CHECK ingedrukt tot '00' wordt weergegeven, houd vervolgens MODE ingedrukt terwijl u CHECK vasthoudt tot 'B' verschijnt. Om terug te keren naar A, herhaalt u de handeling (A is de standaardwaarde).

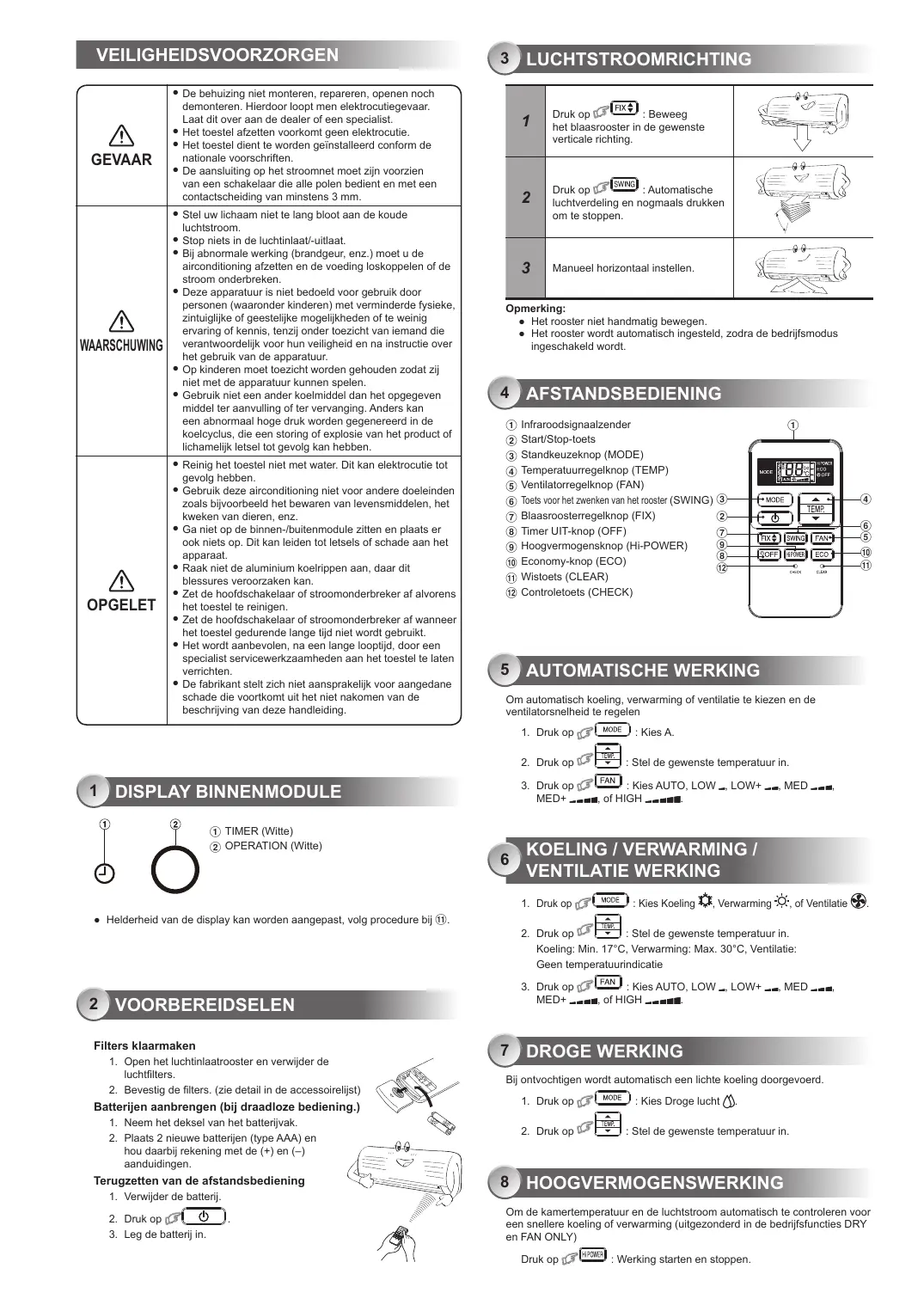

GEBRUIKSAANWIJZING SHORAI R32 TOSHIBA

GEVAAR	• De behuizing nicht monteren, repareren, openen noch demonteren. Hierdoor loopt men elektrrocutiegevaar. Laat dit over aan de dealer of een specialist. • Het toestel afzetten voorkomt geen elektrrocutie. • Het toestel diest te worden geinstalleerd conform de nationale voerschriften. • De aansluiting op het stroomnet要去োijn voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
WAARSCHUWING	• Stel uw lichaam Niet te lang bloot aan de koude luchtstroom. • Stop niets in de luchtinlaat/-uitlaat. • Bij abnormale werkung (brandgeur, enz.)要去 u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken. • Deze apparatuur is Niet bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysielse, zintuiglijke of gezestelijke möglichheden of te weinig ervaring of kennis, tenzij onder toezicht van iemand die verantwoordelijk voor hun veilighheid en na instructie over het gebruik van de apparatuur. • Op kinderen要去zoeklicht worden gehonden zodat zij Niet met de apparatuur+kunnen spelien. • Gebruik Niet een ander koelmiddel dan het opgegeven middel ter aanvulling of ter verwangning. Anders kan een abnormala hoge druk worden gegenereerd in de koelcyclus, die een storing of explosie van het product of lichamelijk letsel tot gezolg kan hebben.
OPGELET	• Reinig het toestel Niet met water. Dit kan elektrrocutie tot gezolg hebben. • Gebruik.Deze airconditioning Niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, het kweken van dieren, enz. • Ga Niet op de binnen-/buitenmodule zitten en plaatsr er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat. • Raak Niet de aluminium koelrippen aan, waar dit blessures verroorzaken kan. • Zet de hoofdschakelaar of stroomonderbroeker af alvorens het toestel te reinigen. • Zet de hoofdschakelaar of stroomonderbroeker af wanner het toestel gedurende lange tijd Niet wordt gebruikt. • Het wordt aanbevolen, na een lange looptijd, door een specialist serviceworkzaamheden aan het toestel te lately verrichten. • De fabrikant stelt zich Niet aansprakelijk voor aangedane schade die voortkomtuit het Niet nikomen van de beschrijving van deze handleiding.

1

• Heldherheid van de display kan worden aangepast, volg procedure bij ⑪.

2

VOORBEREIDSELEN

Filters klaarmaken

1. Open het luchtinaastrooer en verwijder de luchtiftliers.
2. Bevestig de filters. (zie detail in de accessoirelijst)

Batterijen aanbrengen (bij draadloze bediening.)

1. Neem het deksel van het batterijvak.
2. Plaats 2ijke batterijen (type AAA) en hou waar bij rekening met de (+) en (-) aanduidingen.

Terugzetten van de afstandsbediening

1. Verwijder de batterij.

2.Druk op
3. Leg de batterij in.

3

LUCHTSTROOMRIGHTING

1	Druk op FFX: Beweeg het bleasrooster in de gewenste verticale richting.
2	Druk op SWING: Automatische luchtverdeling en nogmaals drukken om te stoppen.
3	Manueel horizontal instellen.

Opmerking:

• Het rooster Niet handmatig bewegen.
• Het rooster worden automatisch ingesteld, zodra de bedrijfsmodus ingeschakend worden.

4

AFSTANDSBEDIENING

(1) Infraroodsignaalzender
(2) Start/Stop-toets
(3) Standkeuzeknop (MODE)
(4) Temperatuurregelknop (TEMP)
⑤ Ventilatorregelknop (FAN)
⑥ Toets voor het zwenken van het rooster (SWING)
⑦ Blaasroosterregelknop (FIX)
⑧ Timer UIT-knop (OFF)
(9) Hoogvermogensknop (Hi-POWER)
Economy-knop (ECO)
Wistoets (CLEAR)
12 Controletoets (CHECK)

5

AUTOMATISCHE WERKING

Om automatischen koeling, verwarming of ventilatie te kiezen en de ventilatorsnelheid te regelen

1.Druk op MODE:Kies A.

MED+ of HIGH

6

Bij ontvochtigen worden automatisch een lichte koeling doorgevoerd.

1.Druk op MODE:Kies Droge lucht

: Stel de gewenste temperatuur in.

8

Om de kamertemporatuur en de luchtstroom automatisch te controieren voor een snellere koeling of verwarming (uitgezonderd in de bedrijfsfunctiones DRY en FAN ONLY)

Druk op Hi POWER : Werking starten en stoppen.

Voor automatisch contrôle van de ruimte, om energie te spare (uitgezonderd in die bedriftsfunction Dry EN FAN ONLY)

Werking starten en stoppen.

Opmerking: koelfungtie in bedrijf; de ingestelve temperatuur stijgt gedurende 2aar, met 1 graad peraar (maximaal 2 graad stijging). In de verwarmingsfungtie daalt de temperatuur.

10) TIMERGESTUURDE WERKING

Schakel de timer in, wanner de airconditioner loopt.

OFF Timer instellen
1	Druk op ™OFF om de UIT timer instelling in te voeren.
2	Druk op ↑TEMP voor de gewenste UIT timer. (0,5-12uur)
3	Druk op ™OFF voor het instellen van de UIT-timer.
4	Druk opnieuw op ™OFF voor het annuleren van de UIT-timer.

11 AANPASSING HELDERHEID DISPLAY-LAMP

De helderheid van de display-lamp verminderen of de lamp uitschakelen.

1. Houd FAN 3 seconden ingedrukt tot het holderheidsniveau (d0, d1, d2 of d3) op de LCD van de afstandsbediening worden getoond, en LAST knop los.
2. U kunt de helderheid op 4 niveaus aanpassen door op Stigens of Temp TEmp te drukken.

LCD afstandsbediening	Bedieningsdisplay	Helderheid
d3	Lamp brandt op volle holderheid	100%
d2	Lamp brandt op 50% van de holderheid	50%
d1	Lamp brandt op 50% van de holderheid en de bedieningslamp is uitgeschakeld.	50%
d0	Alle lampen zijn uitgeschakeld.	Alle uitgeschakeld

• In de voorbeelden van d 1 en d0 brandt de lamp 5 seconden en gaat daarna uit.

Wanneer de afstandsbediening Zoek is de batterijnen leeg zich

• Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zichonder gebruik te makev van de afstandsbediening.
• De bedrijfsmodus wird op AUTOMATIC-bedrivif ingesteld, de ingestelde temperatuur is 24^ en de snelheid van de ventilator staat op automatisch.

13AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet+zijn aangeschakeld.)

Installing

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrifsfunctione te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 Seconden, 5 keer per seconde)
2. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijsfunctie te annuleren. (3 pieptoenaar het OPERATION-lampje knippert Niet)
   AUTOMATISCHE HERSTART worden nicht geactiveerd als de ON-timer of de OFF-timer zijn ingesteld.

14 ZELFREINIGING (ALLEEN KOELING EN DROGE WERKING)

Om slechte geuren door vocht in de binnenmodule te voorkomen

1. Wanner de Knop eenmaal worden ingedruktijdens "Koeling" of Droge' werking, blijft de ventilator nog 30 minuten werkken waarna hij automatisch stopt. Hierdoor zal het vocht in de binneneenheid.gaan afnemen.
2. Druk binnen 30 seconden meer dan 2 keer op de als u het appararaat wilt stoppen.

Schakel eerst de stroomonderbreker UIT.

Binnenmodule en afstandsbediening

• Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig.
• Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandelt stofdoek.

Luchtfilters

Om de 2 weken reinigen.

1. Open het luchtinlaatrooster.
2. Verwijder de luchtfilters.
3. Reinig ze met een stofzuiger of was ze en droog ze.
4. Plaats de luchtfilters wee en sluit het luchtinlaatrooster.

16 WERKING EN PRESTATIES

1. Beveiligingsfunctie van drie Minutes: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakend.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wanneer de kamertemperatuur de insteltemperatuur bereibt, worden het ventilatortoerental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werkden de ventilatoren Niet.
5. Warmvermögen: Warmte wordt geabsorbeerd van buiten en binnen afgegeben. Wanner het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophopping: Stel de buitenmodule zo op dit ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrif van het apparaat is soms een kraakgeluid te horen. Dit is normaal, waar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp. Functie	Buitentemperatuur	Kamertemperatuur
Verwarming	-15°C ~ 24°C	Minder dan 28°C
Koeling	-15°C ~ 46°C	21°C ~ 32°C
Droog	-15°C ~ 46°C	17°C ~ 32°C

17 STORINGEN VERHELPEN (CONTROLES)

Toestel werkt nicht.	Gebrekkige koeling of verwarming.
• De hoofdschakelaar staat af. • De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderebreken. • Geen stroom. • ON timer is ingesteld.	• De filters zitten vol stof. • De temperatuur is nicht correct ingesteld. • Deuren of vensters staan open. • De luchtuitlaat of –inlaat van de buitenmodule is afgesloten. • Het ventilatoriumental is te laag ingesteld. • Werkingsstand FAN of DRY.

18 A-B SELECTIE AFSTANDSBEDIERING

Voor afzonderlijke gelebruik van de afstandsbediening voor elk beinneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geinstalleerd zijn.

Installing afstandsbediening B.

1. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.
2. Richt de afstandsbediening op de binneneenheid.
3. Houdt de CHECK toets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display. (Afbeelding ①)
4. Druk tegelijktijd op MODE en CHECK. "B"verschijnt nu in de display en "00"verdwijnt en de airconditioner schakelt uit. De afstandsbediening B wordt in het geheugen opgeslagen. (Afbeelding ②)

Opmerking: 1. Herhaal de bovenengoemde stap om de afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A verschijnt geen "A" in de display.
2. De van fabriekswege ingestelde standardwaarde van de afstandsbediening is A.

①

2
