Marke	TOSHIBA
Modell	SHORAI R32
Produkttyp	Split-Klimaanlage, wandmontiert, reversibel
Kältemittel	R32
Stromversorgung	220-240 V ~ 50 Hz
Kühlleistung	Nicht angegeben (siehe Typenschild)
Heizleistung	Nicht angegeben (siehe Typenschild)
Betriebstemperatur (Kühlen)	Innen: 21°C bis 32°C / Außen: -15°C bis 46°C
Betriebstemperatur (Heizen)	Innen: unter 28°C / Außen: -15°C bis 24°C
Betriebstemperatur (Entfeuchten)	Innen: 17°C bis 32°C / Außen: -15°C bis 46°C
Betriebsmodi	Automatisch, Kühlen, Heizen, Nur Lüften, Entfeuchten
Sonderfunktionen	Hi-Power, Eco, Timer (Ein/Aus), Lamellenbewegung (SWING), automatische Reinigung, automatischer Neustart
Ventilatorgeschwindigkeit	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Fernbedienung	Infrarot, AAA-Batterien, Display-Helligkeitseinstellung
Luftfilter	Waschbar, alle 2 Wochen zu reinigen
Wartung	Reinigen Sie das Innengerät und die Fernbedienung mit einem feuchten Tuch; verwenden Sie keine aggressiven Chemikalien
Sicherheit	3-Minuten-Schutz, Stopp bei Störung, zwingende Trennung durch zweipoligen Schutzschalter (Kontaktöffnung > 3 mm)
Abmessungen (Innengerät)	Nicht angegeben
Gewicht (Innengerät)	Nicht angegeben

Häufig gestellte Fragen - SHORAI R32 TOSHIBA

Wie stelle ich den Ausschalttimer ein?

Während des Betriebs drücken Sie die OFF-Taste auf der Fernbedienung, dann verwenden Sie die Tasten ▲/▼, um die gewünschte Ausschaltzeit (von 0,5 bis 12 Stunden) auszuwählen. Drücken Sie erneut OFF, um zu bestätigen. Zum Abbrechen drücken Sie noch einmal OFF.

Wie reinige ich die Luftfilter?

Öffnen Sie das Lufteinlassgitter, bevor Sie die Filter entnehmen. Saugen Sie sie ab oder waschen Sie sie mit klarem Wasser, lassen Sie sie dann vollständig trocknen, bevor Sie sie wieder einsetzen. Dieser Vorgang wird alle zwei Wochen empfohlen.

Warum schaltet sich meine Klimaanlage nicht ein?

Überprüfen Sie, ob der Hauptschalter eingeschaltet ist, der Schutzschalter nicht ausgelöst hat und kein Stromausfall vorliegt. Stellen Sie auch sicher, dass der Einschalttimer nicht aktiviert ist (dies würde das Starten blockieren).

Wie verwende ich den Hi-Power-Modus?

Drücken Sie die Hi-POWER-Taste auf der Fernbedienung, um diesen Modus zu aktivieren (außer im DRY- oder FAN ONLY-Modus). Er ermöglicht es, die gewünschte Temperatur schneller zu erreichen, indem die Leistung vorübergehend erhöht wird.

Wie stelle ich die Display-Helligkeit ein?

Halten Sie die FAN-Taste 3 Sekunden lang gedrückt, bis der Pegel (d0 bis d3) angezeigt wird. Verwenden Sie die Einstelltasten, um zu wählen: d3 = 100%, d2 = 50% mit Betriebs-LED an, d1 = 50% mit Betriebs-LED aus, d0 = alle aus.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Verwenden Sie die RESET-Taste am Innengerät. Drücken Sie kurz für einen temporären Betrieb (AUTO-Modus, 24°C, automatische Lüftung). Falls nötig, halten Sie diese Taste 3 Sekunden lang gedrückt, um den temporären Modus zu beenden.

Kann ich ein anderes Kältemittel als R32 verwenden?

Nein, das ist verboten. Die Verwendung eines anderen Kältemittels kann zu anormalem Hochdruck, Explosion oder Verletzungen führen. Ziehen Sie bei Arbeiten am Kältekreis immer einen Fachmann hinzu.

Wie aktiviere ich die automatische Reinigungsfunktion?

Im Kühl- oder Entfeuchtungsmodus drücken Sie einmal die entsprechende Taste: Der Lüfter läuft nach dem Ausschalten 30 Minuten lang weiter, um die Feuchtigkeit zu trocknen. Um sofort zu stoppen, drücken Sie innerhalb von 30 Sekunden zweimal die Taste.

Warum bläst die Klimaanlage beim Heizen warme Luft aus?

Die Vorheizfunktion verzögert den Austritt warmer Luft um etwa 5 Minuten. Wenn die Außentemperatur sehr niedrig ist, kann die Heizleistung geringer sein; verwenden Sie in diesem Fall eine zusätzliche Heizung.

Wie unterscheide ich zwei Fernbedienungen für zwei nahe beieinander stehende Klimaanlagen?

Verwenden Sie die Einstellung B: Richten Sie die Fernbedienung auf den Sensor des Innengeräts, halten Sie CHECK gedrückt, bis '00' angezeigt wird, halten Sie dann MODE gedrückt, während Sie CHECK nicht loslassen, bis 'B' angezeigt wird. Um zu A zurückzukehren, wiederholen Sie den Vorgang (A ist der Standardwert).

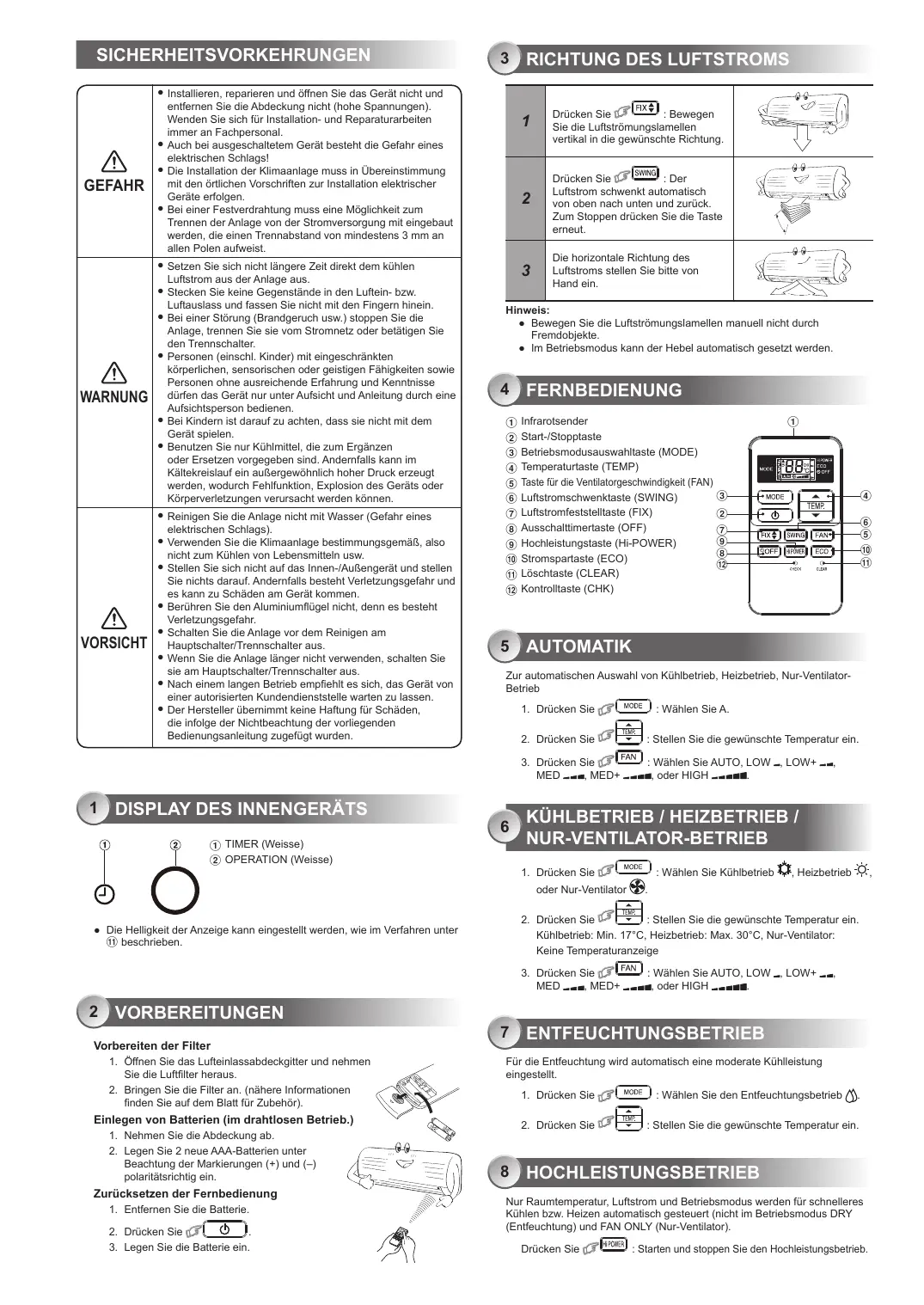

BEDIENUNGSANLEITUNG SHORAI R32 TOSHIBA

GEFAHR	Installieren, reparieren und öffnen Sie das Gerät nicht und entfernen Sie die Abdeckung nicht (hohe Spannungen). Wenden Sie sich für Installation- und Reparaturarbeitem immer an Fachpersonal. Auch bei ausgeschalteten Gerät besteht die Gefahr eines elektrischen Schlags! Die Installation der Klimaanlage muss in Übereinstimmung mit den ortlichen Vorschriften zur Installation elektrischer Geräte erfolgen. Bei einer Festverdraughtung muss eine Möglichkeit zum Trennen der Anlage von der Stromversorgung mit eingebaut werden, die einen Trennabstand von mindestens 3 mm an allen Polen aufweist.
WARNING	Setzen Sie sich nicht längerere Zeit direkt dem kühlen Luftstrom aus der Anlage aus. Stecken Sie keine Gegenstände in den Luftsein-bzw. Luftauslass und fassen Sie nicht mit den Fingern hinein. Bei einer Störung (Brandgeruch usw.) stoppen Sie die Anlage, trennen Sie sie vom Stromnetz oder betätigten Sie den Trennschalter. Personen (einschl. Kinder) mitingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne ausreichende Erfahrung und Kenntnisse)dürfen das Gerät nur unter Aufsicht und Anleitung durch eine Aufsichtsperson bediennent. Bei Kindern ist darauf zu achten, dass sie nicht mit dem Gerät setzen. Benutzten Sie nur Kühlmittelt, die zum Ergänzen oder Ersetzen vorgegeben sind. Anderfalls kann im Kältekreislauf ein außgewöhnlich hoher Druck erzeugt werden, wodurch Fehlfunktion, Explosion des Geräts oder Körperverletzungen verursucht werden können.
VORSICH	Reinigen Sie die Anlage nicht mit Wasser (Gefahr eines elektrischen Schlags). Verwendten Sie die Klimaanlage bestimmungsgemäß, also nicht zum Kühlen von Lebensmitteln usw. Stellen Sie sich nicht auf das Innen-/Außererat und stellen Sie nichtsarauf. Anderfalls besteht Verletzungsgefahr und es kann zu Schäden am Gerätkommen. Berühren Sie den Aluminiumfängel nicht, Denn es bereits Verletzungsgefahr. Schalten Sie die Anlage vor dem Reinigen am Hauptschalter/Trennschalter aus. Wenn Sie die Anlage länger nicht verwenden, schalten Sie sie am Hauptschalter/Trennschalter aus. Nach einem langen Betrieb empfehlit es sich, das Gerät von einer autorisierten Kundendienstelle warten zu halten. Der Hersteller übernimmt keine Haftung für Schäden, die infolge der Nichtbeachtung der vorliegenden Bedienungsanleitung zugeführten wurden.

1

DISPLAY DES INNENGERÄTS

Die Helligkeit der Anzeige kann eingestellt werden, wie im Verfahren unter ⑪ beschreiben.

2 VORBEREITUNGEN

Vorbereiten der Filter

1. Öffnen Sie das Luftinlassabdeckgitter undnehmen Sie die Luffilter herself.
2. Bringen Sie die Filter an. (nahere Informationen) finden Sie auf dem Blatt für Zubehör).

Einlagen von Batterien (im drahtlosen Betrieb.)

1. Nehmen Sie die Abdeckung ab.
2. Legen Sie 2 neue AAA-Batterien unter Bezachtung der Markierungen (+) und (-) polaritätsrichtigt ein.

Zurücksetzen der Fernbedienung

1. Entfernen Sie die Batterie.
   2.Drucken Sie
2. Legen Sie die Batterie ein.

3

RICHTUNG DES LUFTSTROMS

1	Drücken Sie FFX: Bewegen Sie die Luftströmungslamellen vertikal in die gewünschteichtigung.
2	Drücken Sie SWING: Der Luftstrom schwenkt automatisch von oben nach unten und darüber. Zum Stoppen drücken Sie die Taste erneut.
3	Die horizontaleichtigung des Luftstroms stellen Sieitte von Hand ein.

Hinweis:

• Bewegen Sie die Luftströmungslamellen manuell nicht durch Fremdobjekte.
• Im Betriebsmodus kann der Hebel automatisch gesetzt werden.

4

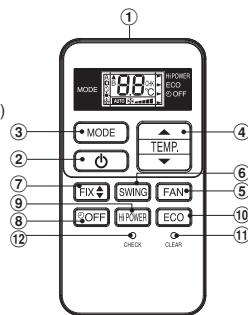

FERNBEDIENUNG

(1) Infrarotsender
② Start-/Stoptaste
(3) Betriebsmodusauswahltaste (MODE)
(4) Temperaturtaste (TEMP)
(5) Taste für die Ventilatorgeschwindigkeit (FAN)
(6) Luftstromschwenktaste (SWING)
⑦ Luftstromfeststelltaste (FIX)
⑧ Ausschalttimertaste (OFF)
9 Hochleistungstaste (Hi-POWER)
(10) Stromspartaste (ECO)
(1) Löschtaste (CLEAR)
(12) Kontrolltaste (CHK)

5

AUTOMATIK

Zur automatischen Auswahl von Kühlbetrieb, Heizbetrieb, Nur-Ventilator-Betrieb

1. Drucken Sie MODE : Wahlen Sie A.

1. Drucken Sie FAN : Wahlen Sie AUTO, LOW , LOW+MED , MED+ , oder HIGH

6

KÜHLBETRIEB / HEIZBETRIEB / NUR-VENTILATOR-BETRIEB

1. Drucken Sie MODE : Wahlen Sie Kühlbetrieb, Heizbetrieb oder Nur-Ventilator
2. Drücken Sie Temp : Stellen Sie die gewünschte Temperatur ein. Kühlbetrieb: Min. 17^ Heizbetrieb: Max. 30^ Nur-Ventilator: Keine Temperaturanzeige
3. Drucken Sie FAN : Wahlen Sie AUTO, LOW-, LOW+, MED-, MED+ , oder HIGH -

7

ENTFEUCHTUNGSBETRIEB

Für die Entfeuchtung wird automatisch eine moderate Kühleistung eingestellt.

1. Drücken Sie MODE : Wahlen Sie den Entfeuchungsbetrieb
2. Drücken Sie : Stellen Sie die gewünschte Temperatur ein.

8

HOCHLEISTUNGSBETRIEB

Nur Raumtemperatur, Luftstrom und Betriebsmodus werden für schnelleres Kühlen bzw. Heizen automatisch gesteuetiert (nicht im Betriebsmodus DRY (Entfeuchtung) und FAN ONLY (Nur-Ventilator).

Drücken Sie HIPOwER : Starten und stoppen Sie den Hochleistungsbetrieb.

Raumtemperatur, Ventilatorgeschwindigkeit und Betriebsmodus werden für Energie sparenten Betrieb automatisch gesteuet (nicht im Betriebsmodus DRY (Entfeuchting) und FAN ONLY (Nur-Ventilator)).

Drücken Sie ECO : Starten und stoppen Sie den Hochleistungsbetrieb.

Hinweis: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um 1hm Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sind die eingestellte Temperatur.

10 TIMERBETRIEB

Stellen Sie die Uhr ein, wenn das Klimagerät in Betrieb ist.

Einstellen des OFF-Timers
1	Drücken Sie ™OFF, um die Ausschaltimereinstellung einzugeben
2	Drücken Sie ™TEMP, um die gewünschte Ausschaltimereinstellung auszuwahlen. (0.5 - 12 Std.)
3	Drücken Sie ™OFF, um die Ausschaltimereinstellung einzugeben.
4	Drücken Sie ™OFF wieder, um den Ausschalttimer zu deaktivieren.

11 EINSTELLUNG DER HELLIGKEIT DER ANZEIGELAMPE

Verringerung der Helligkeit der Anzeigelampe oder Ausschalten.

1. Drücken und halten Sie FAN 3 Sekunden lang, bis das Helligeitsniveau (d0, d1, d2 oder d3) auf dem LCD-Bildschirm der Fernbedienung angezeigt wird. Dann setzen Sie die Taste los.
2. Drucken Sie Anstegs oder um die Helligkeit auf 4 Stufen einzustellen. Verkleinern

LCD-Bildschirm der Fernbededierung	Betriebsanzeige	Helligkeit
d3	Die Lampe leucht mit maximaler Helligkeit.	100%
d2	Die Lampe leucht mit 50%-iger Helligkeit.	50%
d1	Die Lampe leucht mit 50%-iger Helligkeit und die Betriebslampe ist ausgeschelt.	50%
d0	Alle Lampen sind ausgeschelt.	Alles ausgeschelt.

• In den Beispielen d und d0 , leuchtet die Lampe 5 Sekunden lang, bevor sie erlischt.

12 TEMPORÄRER BETRIEB

Dank dieser Funktion konnen Sie die Klimaanlage auch dann bedienden, wenn sie die Fernbedienung nicht finden konnen oder die Batterien erschöpf sind.

• Wenn Sie die Taste RESET drucken, können Sie die Klimaanlage ohne Fernbedienung starten und stoppen.
• Der Betriebsmodus ist auf AUTOMATIC eingestellt; die voreingestellte Temperatur beträgt 24^ und der Ventilator ist auf automatische Geschwindigkeit eingestellt.

13 NEUSTARTAUTOMATIK

Zum automatischen Neustarten der Klimaanlage nach einem Stromausfall. (Die Anlage muss eingeschelt sein.)

Einstellen

1. Halten Sie die RESET-Taste am Innengerät für 3 Sekunden gedrück, um die Betriebsinstellung zu speichern. (3 Pieptöne und die Lampe OPERATION blinkt 5-mal/Sek für 5 Sekunden)
2. Halten Sie die Taste RESET am Innengerät für 3 Sekunden gedrück, um den Betriebsmodus zu Löschen. (3 Pieptone, aber die Lampe OPERATION blinking nicht)
3. Wenn der EINSCHALT- oder AUSSCHALT-Timer eingestellt ist, erfolgt kein NEUSTARTAUTOMATIK.

14 SELBSTREINIGUNGSBETRIEB (NUR KUHL- UND ENTFEUCHTUNGSBETRIEB)

Zum Schutz vor unangenehmen Gerüchen, die durch Feuchtigkeit im Innengerat verunsarbeitenden werden können.

1. Wenn die Taste im Kuhl- ("Cool") bzw. Entfeuchungsbetrieb (Dry) einmal gedrück wird, lauft der Ventilator noch weitere 30 Minuten und schaltet sich dann automatisch aus. Dies verringer die Feuchtigkeit im Innengerat.
2. Drücken Sie innerhalb von 30 Sekunden zweimal die Taste

Schalten Sie die Anlage zunachst am Trennschalter aus.

Innengerät und Fernbedienung

Reinigen Sie das Innengerat und die Fernbedienung bei Bedarf mit einem feuchten Tuch.
- Benzin, Verdunner, Scheuerpulver oder chemisch behandelte Staubtücher)durfen nicht verwendet werden.

Luftfilter

Reinigen Sie sie alle 2 Wochen.

1. Offnen Sie das Luftteinlassabdeckgitter.
2. Entfernen Sie die Luftfilter.
3. Stauben Sie sie ab oder waschen Sie sie. Danach trocknen Sie sie.
4. Installieren Sie die Lufffilter wieder und schlieben Sie die Luftintrittsöffnung.

16) BETRIEBS-UND LEISTUNGSMERKMALE

1. Dreiminütige Einschaltverzögerung zum Schutz der Anlage: Wenn die Klaanlage aus und sofort wieder eingeschelt ist, neu gestartet wird, verzögtiert diese Funktion den Betriebsstart um etwa 3 Minuten.
2. Vorheizvorgang: Die Klimaanlage wird 5 Minuten lang vorgeht, bevor der Heizbetrieb startet.
3. Warmluftkontrolle: Wenn die eingestelle Raumtemperatur erreicht ist, wird die Ventilatorischwindigkeit automatisch reduziert und das Außergerät stoppt.
4. Automatischer Abtauvorgang: Während des Abtauvorgangs laufen die Ventilatoren nicht.
5. Heizbetrieb: Beim Heizbetrieb wird Außenwärme aufgenommen und in den Raum gefuhrt. Wenn die Außentemperatur sehr niedrig ist, empfehl't es sich, zum Heizen nicht allein diese Klimaanlage, sondern in Kombination damit ein weiteres Heizgerät zu verwenden.
6. Achtung bei Schneeverweihungen: Wahlen Sie den Standort für das Außererat so, dass die Funktion des Gerats nicht von Schneeverweihungen, Laub oder anderen Jahreszeitlichen Einflüssen beeinträchtigt wird.
7. Kleine knackende Gerausche konnen während des Betriebs auftreten. Dies ist normal, da die Gerausche durch Ausdehnung/Kontraktion des Plastiks auftreten konnen. Hinweis: Punkt 2 und 6 gelten nur für das Heizmodell.

Betriebsbedingungen der Klimaanlage

Temp. Betrieb	Außentemperatur	Raumtemperatur
Heizen	-15°C ~ 24°C	Unter 28°C
Kühlen	-15°C ~ 46°C	21°C ~ 32°C
Entfeuchten	-15°C ~ 46°C	17°C ~ 32°C

17 STÖRUNGSBEHEBUNG

Die Klimaanlage Funktioniert nicht.	Die Kuhl- oder Heizleistung ist unzureichend.
• Der Hauptnetzschalter ist ausgeschalten. • Der Trennschalter wurde ausgelöszt, um die Stromversorgung zu unterbrenen. • Die Stromversorgung ist unterbrochen. • Der On-Timer ist eingestellt.	• In den Filter hat sich Staub angesammelt. • Die Temperatur wurde nicht richtig eingestellt. • Fenster oder Türen sind geöffnet. • Luftleinlass oder Luftauslass des Außergeräts sind blockiert. • Die Ventilatorgeschwindigkeit ist zu niedrig. • Als Betriebsmodus ist FAN (Ventilator) oder DRY (Entfeuchtung) eingestellt.

18 FERNBEDIENUNG A-B Wahl

Werden 2 Klimageräte installiert, muss die Fernbedienung für jedem Innengerät getreten werden.

Fernbedienung B-Installation.

1. Drücken Sie am Innengerat die Taste RESET, um das Klimagerät anzuststellen.
2. Richten Sie die Fernbedienung auf das Innengerät.
3. Halten Sie die Taste CHECK auf der Fernbedienung mit der Spitze eines Bleistifts gedrückt. "00" wird im Display angezeigt. (Bild ①)
4. Drücken Sie MODE und CHECK gleichzeitig drucken. Die Zuordnung "B" erscheint im Display. "00" verschwindet im Display und das Klimagerät wird ausgeschalten. Die Zuordnung B der Fernbedienung wird gespeichert. (Bild ②)

Hinweis: 1. Wiederholen Sie die obigen Schritte, um die Fernbedienung auf Zuordnung A umzustellen.

1. Die Fernbedienung A zeigt im Display kein "A".
2. Die Werkseinstellung der Fernbedienung steht auf A.

①

②
