SHORAI R32 - Oro kondicionierius TOSHIBA - Nemokama naudojimo instrukcija

Prekės ženklas	TOSHIBA
Modelis	SHORAI R32
Gaminio tipas	Reversinis sieninis split oro kondicionierius
Šaltnešis	R32
Elektros maitinimas	220-240 V ~ 50 Hz
Vėsinimo galia	Nenurodyta (žr. specifikacijų lentelę)
Šildymo galia	Nenurodyta (žr. specifikacijų lentelę)
Darbo temperatūra (vėsinimas)	Viduje: 21°C iki 32°C / Lauke: -15°C iki 46°C
Darbo temperatūra (šildymas)	Viduje: mažiau nei 28°C / Lauke: -15°C iki 24°C
Darbo temperatūra (drėgmės šalinimas)	Viduje: 17°C iki 32°C / Lauke: -15°C iki 46°C
Veikimo režimai	Automatinis, Vėsinimas, Šildymas, Tik ventiliacija, Drėgmės šalinimas
Specialios funkcijos	Hi-Power, Eco, Laikmatis (įjungimas/išjungimas), Angos judėjimas (SWING), Automatinis valymas, Automatinis paleidimas
Ventiliatoriaus greitis	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Nuotolinio valdymo pultas	Infraraudonasis, AAA baterijos, ekrano ryškumo reguliavimas
Oro filtrai	Skalaujami, valyti kas 2 savaites
Priežiūra	Valyti vidinį įrenginį ir nuotolinio valdymo pultą drėgna šluoste; nenaudoti agresyvių cheminių medžiagų
Sauga	Trijų minučių apsauga, sustojimas gedimo atveju, privalomas atjungimas dvipoliu grandinės pertraukikliu (kontaktų atstumas > 3 mm)
Matmenys (vidinis įrenginys)	Nenurodyta
Svoris (vidinis įrenginys)	Nenurodyta

Dažnai užduodami klausimai - SHORAI R32 TOSHIBA

Kaip nustatyti išjungimo laikmatį?

Veikimo metu paspauskite nuotolinio valdymo pulto mygtuką OFF, tada naudokite TRIE mygtukus norėdami pasirinkti norimą išjungimo laiką (nuo 0,5 iki 12 valandų). Dar kartą paspauskite OFF, kad patvirtintumėte. Norėdami atšaukti, dar kartą paspauskite OFF.

Kaip išvalyti oro filtrus?

Atidarykite oro įsiurbimo groteles prieš išimdami filtrus. Išsiurbkite arba išplaukite švariu vandeniu, tada leiskite jiems visiškai išdžiūti prieš vėl įdedant. Šią operaciją rekomenduojama atlikti kas dvi savaites.

Kodėl mano kondicionierius neįsijungia?

Patikrinkite, ar pagrindinis jungiklis yra įjungtas, ar grandinės pertraukiklis neišjungtas ir ar nėra elektros tiekimo nutraukimo. Taip pat įsitikinkite, kad laikmatis ĮJUNGIMAS nėra aktyvuotas (jis blokuotų paleidimą).

Kaip naudoti Hi-Power režimą?

Paspauskite nuotolinio valdymo pulto mygtuką Hi-POWER, kad įjungtumėte šį režimą (išskyrus DRY arba FAN ONLY režimus). Jis leidžia greičiau pasiekti norimą temperatūrą laikinai padidinus galią.

Kaip sureguliuoti ekrano ryškumą?

Laikykite nuspaudę FAN mygtuką 3 sekundes, kol bus rodomas lygis (d0 iki d3). Naudokite reguliavimo mygtukus norėdami pasirinkti: d3 = 100%, d2 = 50% su veikimo LED įjungtu, d1 = 50% su veikimo LED išjungtu, d0 = visi išjungti.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Naudokite RESET mygtuką, esantį ant vidinio įrenginio. Trumpai paspauskite, kad įjungtumėte laikiną veikimą (AUTO režimas, 24°C, automatinė ventiliacija). Jei reikia, laikykite šį mygtuką nuspaudę 3 sekundes, kad atšauktumėte laikiną režimą.

Ar galiu naudoti kitą šaltnešį nei R32?

Ne, tai draudžiama. Naudojant kitokį šaltnešį gali kilti aukštas neįprastas slėgis, sprogimas ar sužalojimai. Visada kreipkitės į specialistą dėl bet kokių darbų su šaldymo kontūru.

Kaip įjungti automatinio valymo funkciją?

Šaltame arba drėgmės šalinimo režime vieną kartą paspauskite atitinkamą mygtuką: ventiliatorius toliau sukasi 30 minučių po išjungimo, kad išdžiovintų drėgmę. Norėdami nedelsiant sustabdyti, dar du kartus paspauskite per 30 sekundžių.

Kodėl šildant kondicionierius pučia šiltą orą?

Išankstinio pašildymo funkcija atitolina karšto oro išleidimą maždaug 5 minutes. Be to, jei lauko temperatūra labai žema, šildymas gali būti mažiau efektyvus; tokiu atveju naudokite papildomą šildytuvą.

Kaip atskirti du nuotolinio valdymo pultus dviem arti esantiems kondicionieriams?

Naudokite nustatymą B: ant vidinio įrenginio, nukreipkite nuotolinio valdymo pultą į jutiklį, laikykite nuspaudę CHECK, kol pasirodys '00', tada laikykite nuspaudę MODE neatleisdami CHECK, kol pasirodys 'B'. Norėdami grįžti prie A, pakartokite veiksmą (A yra numatytoji reikšmė).

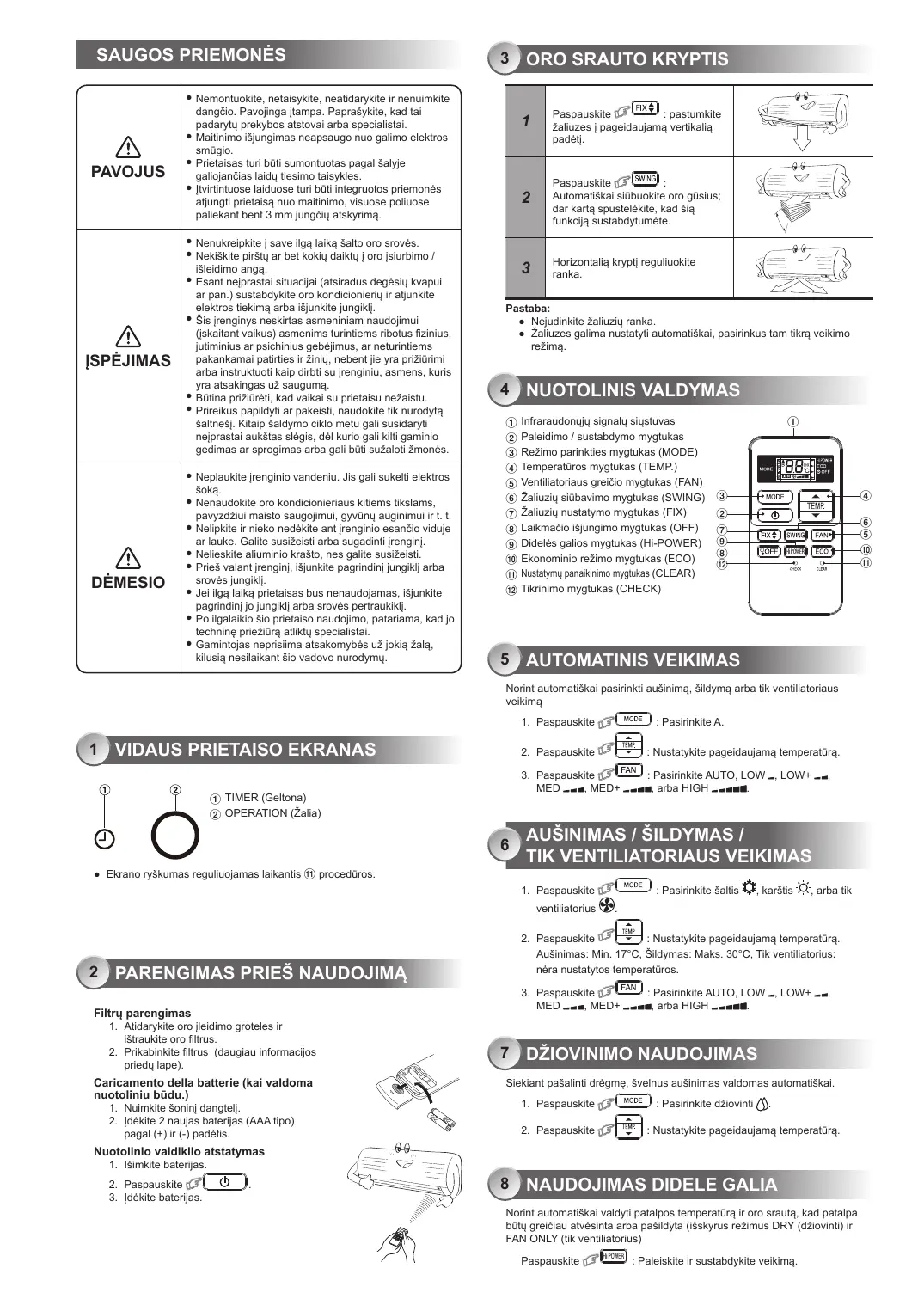

NAUDOJIMO INSTRUKCIJA SHORAI R32 TOSHIBA

PAVOJUS	Nemontuokite, netaisykite, neatidarykite ir nenuimkite dangcio. Pavojinga jtampa. Paprašykite, kad tai padarytu prekybos atstovai arba specialistai. Maitinimo išjungimas neapsaugo nuo galimo elektrós smugio. Prietaisas turi būti sumontuotas pagal šalyje galiojancías laidú tiesimo taisykles. Jtviirtuose ladiuope turi būti integruotos priemonés atjungti prietaisa nuo maitinimo, visuoso poliucose paliekant bent 3 mm jungčiu atskyrima.
JSPÉJIMAS	Nenukreipkite j save ilga laika šalto oro svroves. Nekškite pirštu ar bet kokiü daiktu j ore jsiurbimo / isleidimo anga. Esant neprastai situacijai (atsiradius degesiu kvapui ar pan.) sustabdykite oro kondicationieri ir atjunkite elektrós tiekimaa arba išjunkite jungkli. Šis jrenginys neskirtas asmeniannia naudojinui (jskaitant vaikus) asmenims turintiens ribotus fizinius, jutiminius ar psichinius gebéjimus, ar neturintiens pakankamai patirties ir Žiniu, nebent jie yra prižūrimi arba instruktuoti kaip dirbtu su jrenginiu, asmens, kuris yra atsakingas už sauguma. Būtina prižūrêti, kad vaikai su prietaisu nezaistu. Priirekus papildyi ar pakeisti, naudokite tik nurodtya šalntsej. Kitaip šaldymo ciklo metu gali susidaryti nejprastai aukštas slégis, del kurio gali kilti gaminod genidas ar sprogimas arba gali būti sužaloti Žmonès.
DÉMESIO	Neplaukite jrenginio vandeniu. Jis gali sukelti elektrós šoka. Nenaudokite oro kondcionieriaus kitiems tikslams, pavyzdiuii maisto saugojimui, gyvūn u auginimui ir t. t. Nelipkite ir niero neděkite ant jrenginio esanci viduje ar lauke. Galite susiziestei arba sugadinti jrenginj. Nelieskite aluminio krašto, nas galite susiziesti. Priševariant jrenginj, išjunkite pagrindinj jungkli arba svroves jungkli. Jei ilgā laika prietaisas bus nenaudojamas, išjunkite pagrindinj jo jungkli arba svroves pertraukilj. Po ilgalakio šo prietaiso naudojimo, patariama, kad jo technine prižiūră atikiu specialistai. Gamintojas neprisiima atskomybës už jokia Žala, kulusäŋ nesilaikant šo vadovo nurodymu.

1 VIDAUS PRIETAISO EKRANAS

① TIMER (Geltona)
② OPERATION (Zalia)

Ekrano ryskumas reguliuojamas laikantis 11 proceduros.

1. Atidyarkite oro jeidimo gretoles in ištraukite oro flurtras.
2. Prikabinkite filtrus (daugiau informacijos priedu lapse).

Nuotolinio valdiklio atstatymas

1. Išimkite baterijas.
2. Pasauskite
3. Jdekite baterijas.

3 ORO SRAUTO KRYPTIS

1	Paspauskite ☑ FX : pastumkite žaliuzes j pageidaujama vertikalia padétí.
2	Paspauskite SWING: Automatiškai siūbuokite oro gūsius; dar kartā spustelékite, kad šić fungkcija sustabdtymétě.
3	Horizontalia kryptī reguliukite ranka.

Pastaba:

• Nejudinkite Žaliuziu ranka
  Zaliuizes galima nustaty automatiskai, pasirinkus tam tikra veikimo rezima.

4 NUOTOLINIS VALDYMAS

① Infraraudonju signalu siustuvas
② Paleidimo /sustabdymomygtukas
③ Režimo parinkties mygtukas (MODE)
4 Temperaturos mygtukas (TEMP.)
(5) Ventiliatorius greicio mygtukas (FAN)
(6) Žaliuziu siubavimo mygtukas (SWING)
⑦ Zaliuziu nustatymo mygtukas (FIX)
(8) Laikmačio isjungimo mygtukas (OFF)
(9) Dideles galios mygtukas (Hi-POWER)
Ekonominio rezimo mygtukas (ECO)
① Nustatympanaikinimo mygtukas (CLEAR)
(12) Titrinimo mygtukas (CHECK)

5 AUTOMATINIS VEIKIMAS

Norint automatiskai pasirinkti au sinimaj, sildyma arba tik ventilatoriaus veikima

1. Paspauskite MODE : Pasirinkite A.
   Nustatykite pageidaujama temperatur.
2. Paspauskite FAN
   Pasirinkite AUTO, LOW-, LOW+ , arba HIGH

6 AUSINIMAS / SILDYMAS / TIK VENTILIATORIAUS VEIKIMAS

1. Paspauskite MODE : Pasirinkite Šaltis , karstis , arba tik ventilatorius
2. Paspauskite : Nustatykite pageidaujama temperatūr. Aušinimas: Min. 17°C, Šildymas: Maks. 30°C, Tik ventilatorius: nera nustatyos temperatūros.
3. Paspauskite FAN : Pasirinkite AUTO, LOW , LOW+ MED , MED+ , arba HIGH

7 DZIOVINIMO NAUDOJIMAS

Siekiant pašalinti dręgm, Švelnus ausinimas valdomas automatistikai.

1. Paspauskite MODE : Pasirinkite dziovinti
2. Paspauskite Nustatykite pageidaujama temperatura.

Norint automatismaki valdyti patalpos temperatura ir oro srauta, kad patalpa butu greicai atvesinta arba paśildyta (išskyrus rezimus DRY (džiovinti) ir FAN ONLY (tik ventilariatorius)

Paspauskite PAwER: Paleiskite ir sustabdykite veikima.

Norint automatiskai valdyti patalpa ir taupyti energia (išskyrus režimus DRY (džiovinti) ir FAN ONLY (tik ventilatorius)

Paspauskite : Paleiskite ir sustabdykite veikimja.

Pastaba: Aušinimas: nustatyta temperatūrā 2 valandas automatiskai idēs po 1 laipsnj per valanda (maks. 2 laipsniu padéjimas). Šildymuīnustatyta temperatu rmažes.

10 LAIKMACIO NAUDOJIMAS

Oro kondcionieriui veikiant nustatykite laikmatj.

lšjungimo laikmačio nustatymas
1	Paspauskite ☐OFF, kad jvestumete išjungimo laikmačio nustatymus.
2	Paspauskite ☐TEUR, kad pasirinktumete pageidaujama išjungimo laikmatj. (0,5 - 12 val.)
3	Paspauskite ☐OFF nustatyti išsijungimo laikmatj.
4	Dar kartā paspauskite ☐OFF išjungti išsijungimo laikmatj.

11 EKRANO LEMPUTES RYSKUMO REGULIAVIMAS

Galite sumazinti ekrano lemputes ryskuma arba visiskai ja isjungti.

1. Paspauskite ir 3 sek. palaikykite FAN, kol nuotolinio valdymo pulto LCD ekrane bus rodomas ryskumo lygis (d0, d1, d2 arba d3).
2. Spauskite lygiais. Temp. ir reguliukite ryskum 4 Sumazinti

Nuotolinio valdymo pulto LCD	Veikimo ekranas	Ryškumas
d3	Lemputés ryškumas didžiausias.	100%
d2	Lemputés šviečia 50 % ryškumu.	50%
d1	Lemputés šviečia 50 % ryškumu, o veikimo lemputé yra išjungta.	50%
d0	Visos lemputés išjungtos.	Visos išjungtos

dir d0 pateiktuose pavyzdziuose pries issijungiant lemupte sviecia 5 sekundes.

Jei nerandamas arba išsikroves valdiklis.

• Paspaudus mygtuka RESET (atstatyti), pietaisa galima paleisti ir sustabytye be nuotolinio validikio.
• Jungiamas AUTOMATIC (automatinis) rezimas, iš anksto nustatyta 24°C temperatura ir automatinis ventilatoriaus greitis.

13AUTOMATINIO ATSTATYMO NAUDIOJIMAS

Norint automatiskai atstatyti oro kondcionieriaus nustatymus po maitinimo nutrukimo (prietaiso maitinimas turi buti jungtas).

Nustatymas

1. Paspauskite ir 3 sekundes palaiky kite ant vidaus prietaiso esanti mygtuka RESET (atstatyti), kad operacija nustatytumete. (pasigirs 3 pypteljimali ir OPERATION (veikimas) lemupte 5 sekundes mirkses po 5 karts per sekunde)
2. Paspauskite ir 3 sekundes palaikykite ant vidaus prietaiso esanti mygtuka RESET (atstatyi), kad operacija atsaukutmete. (pasigirs 3 pyptelejimai, bet lempute OPERATION (veikimas) nemirkses)
3. Jei nustatyj jungimo ir ijsungimo laikmaclai, AUTO RESTART OPERATION (automatinio veikimo atkūrimo) funkcjia neveiks.

SAVAIMNIO VAETIMO FUNGCIJOS NAUDOJIMAS (TIK AUSINANT IR SAUSINANT ORA)

Siekiant iśvengt del dręgmès vidaus prietaise susidaranćo blogo kvapo.

1. Prietaisui veikiant ausinimo arba dziovinimo rezimu paspaudus mygtuka, ventilatorius toliau veiks 30 minu icj ir po jut automatiskai iissijungs. Taipsumaizinsite dregmvdia vistauPrietaisui
2. Noredami prietaaisi isjungti is karto, dar 2 kartus per 30 sekundziu paspauskite mygtuka

Visu pirma, isjkite grandines pertraukikl.

Vidaus prietaisas ir nuotolinis valdiklis

• Esant poreikiui, vidaus prietaaisa ir nuotolinj valdklj valykite dregnasa luoste.
  Naudokite benzino, skiediklio, sveiciamuju milteliu ar chemiskai apadoros sluostes.

Oro filtrai

Valykite kas 2 sav.

1. Atidarykite oro jleidimo angos groteles.
2. Išimkite oro filtrus.
3. Nusiurbkite ar iplaukite, tada juos išdžiovinkite.
4. Jstaty kite oro filtrus atgal ir uzdarykite oro jleidimo angos groteles.

16 NAUDOJIMAS IR VEIKIMAS

1. Triju minuich apsaugos fungcija: skirta apsaugoti, kad prietaisas 3 minutes nejsijungtu, kai yra netiketai paleidziamas iš naujo arba jungiamas.
2. Pasildymo naudojimas: Pries jungdami silto oro leiskite jrenginiui 5 minutes apsiti.
3. Silto oro valdymas; kai patalpos temperatura pasiekia nustatyla lygi, ventilatoriaius greitis automatiskai sumazinamas ir isorinis prietaisas sustabdomas.
4. Automatinis atitirpdymas: veikiant autominiam atitripdymui ventiliatriolari sustos.
5. Silydmo galia: siluma sugeriama iš lauko ir išleidžiama j kambjar. Kai lauko temperatura per Šéma, naudokite kita rekomenduojama silydmo prietaisa kartu su oro kondiconieriuni.
6. Atsižvelkite j snieqa: parinkite lauko prietaisui tokia vieta, kurioje ante jo nebus pustomas sniegas, nesikaups lapai ar kitos sezoninës attiekos.
7. Veikiant prietaisui gali atsirastri silpnas traškéjimo garsas. Tai normalu, nes ši garsa gali sukelti besipleciantis arba besitraukiantis plastikas. Pastaba: 2 elementai iš 6 sildymo modelui

Oro kondionieriaus eksploatavimo salygos

Temp. Naudojimas	Lauko temperatūrā	Kambario temperatūrā
Šildymas	-15°C ~ 24°C	Mažiau kaip 28°C
Aušinimas	-15°C ~ 46°C	21°C ~ 32°C
Džiovinimas	-15°C ~ 46°C	17°C ~ 32°C

17 TRIKCIU SALINIMAS (KONTROLINIS SARASAS)

Prietaisas neveikia.	Aušinama arba šildoma nejprastai silpnai.
• Išjungtas pagrindinis maithinimo jungiklis. • Grandinês pertraukiklis ijungtas maithinimui atjungti. • Elektros rovés nutraukimas • Nustatyas jjungimo laikmatis.	• Filtrai užsikmě Ÿ dulkémis. • Netinkamai nustaty temperatūr. • Atidaryti languai arba durys. • Užblokuotos iðrəs prietaiso oro jsiurbimo arba išleidimo angos. • Per mažas ventilatoriaius greitis. • Prietaisas veikia FAN (ventilatoriaius) arba DRY (džiovinimo) režimu.

18 NUOTOLINIO VALDIKIO A-B PARINKIMAS

Onirnt atskiri nuotolinus validiklus kiekvienam vidaus prietaisui, jer salia yra sumontufto 2 oro kondictioneriai.

B nuotolinio valdiklio nustatymas.

1. Paspauskite mygtuka RESET (atstatyti) ant vidaus prietaiso, kad jungtumete oro kondicationieriu.
2. Nukreipkite nuotolinj valdiki j vidaus prietaisa.

3. Piestuko galiuku paspauskite ir palaiky kite nuotolinio valdklio mygtuka O CHECK. Ekrane pasiodys ^00^ .(1 pav.)

4. Spausdami MODE, paspauskite CHECK Ekrane pasirodyas ^ ,00^ isnyks ir oro kondionierius issijungs. B nuotolinis valdiklis jra'sytas j atminti. (2) pav.)

Pastaba: 1. Ta patj pakartokite, jei norite nustatyti, kad nuotolinis valdikilis buteu A.

1. A nuotolinis valdiklis neturi ^aA^a rodinio.
2. Numatytasis gamyklinis nuotolinis valdiklis yra A.

①

2
