SHORAI R32 - Climatiseur TOSHIBA - Notice d'utilisation et mode d'emploi gratuit

Marque	TOSHIBA
Modèle	SHORAI R32
Type de produit	Climatiseur split mural réversible
Réfrigérant	R32
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de refroidissement	Non spécifié (consulter la plaque signalétique)
Puissance de chauffage	Non spécifié (consulter la plaque signalétique)
Température de fonctionnement (refroidissement)	Intérieur : 21°C à 32°C / Extérieur : -15°C à 46°C
Température de fonctionnement (chauffage)	Intérieur : moins de 28°C / Extérieur : -15°C à 24°C
Température de fonctionnement (déshumidification)	Intérieur : 17°C à 32°C / Extérieur : -15°C à 46°C
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Ventilation seule, Déshumidification
Fonctions spéciales	Hi-Power, Eco, Minuterie (marche/arrêt), Balancement du volet (SWING), Nettoyage automatique, Redémarrage automatique
Vitesse du ventilateur	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Télécommande	Infrarouge, piles AAA, réglage de la luminosité d'affichage
Filtres à air	Lavables, à nettoyer toutes les 2 semaines
Entretien	Nettoyer l'unité intérieure et la télécommande avec un chiffon humide ; ne pas utiliser de produits chimiques agressifs
Sécurité	Protection de trois minutes, arrêt sur anomalie, déconnexion obligatoire par disjoncteur bipolaire (ouverture des contacts > 3 mm)
Dimensions (unité intérieure)	Non spécifiées
Poids (unité intérieure)	Non spécifié

FOIRE AUX QUESTIONS - SHORAI R32 TOSHIBA

Comment régler la minuterie d'arrêt ?

En cours de fonctionnement, appuyez sur la touche OFF de la télécommande, puis utilisez les touches TRIE pour sélectionner le temps d'arrêt souhaité (de 0,5 à 12 heures). Appuyez à nouveau sur OFF pour valider. Pour annuler, appuyez encore une fois sur OFF.

Comment nettoyer les filtres à air ?

Ouvrez la grille d'admission d'air avant de retirer les filtres. Aspirez-les ou lavez-les à l'eau claire, puis laissez-les sécher complètement avant de les remettre en place. Cette opération est recommandée toutes les deux semaines.

Pourquoi mon climatiseur ne s'allume-t-il pas ?

Vérifiez que l'interrupteur général est en position marche, que le disjoncteur n'a pas sauté et qu'il n'y a pas de coupure de courant. Assurez-vous également que la minuterie ON n'est pas activée (elle bloquerait le démarrage).

Comment utiliser le mode Hi-Power ?

Appuyez sur la touche Hi-POWER de la télécommande pour activer ce mode (sauf en mode DRY ou FAN ONLY). Il permet d'atteindre plus rapidement la température souhaitée en augmentant temporairement la puissance.

Comment régler la luminosité de l'affichage ?

Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau (d0 à d3) s'affiche. Utilisez les touches de réglage pour choisir : d3 = 100%, d2 = 50% avec led fonctionnement allumée, d1 = 50% avec led fonctionnement éteinte, d0 = toutes éteintes.

Que faire si la télécommande ne fonctionne plus ?

Utilisez la touche RESET située sur l'unité intérieure. Appuyez brièvement pour un fonctionnement temporaire (mode AUTO, 24°C, ventilation auto). Si besoin, maintenez cette touche enfoncée 3 secondes pour annuler le mode temporaire.

Puis-je utiliser un autre réfrigérant que le R32 ?

Non, cela est interdit. L'utilisation d'un réfrigérant différent peut provoquer une haute pression anormale, une explosion ou des blessures. Faites toujours appel à un professionnel pour toute intervention sur le circuit frigorifique.

Comment activer la fonction de nettoyage automatique ?

En mode Froid ou Déshumidification, appuyez une fois sur la touche correspondante : le ventilateur continue de tourner 30 minutes après l'arrêt pour sécher l'humidité. Pour arrêter immédiatement, appuyez deux fois de plus dans les 30 secondes.

Pourquoi le climatiseur souffle-t-il de l'air tiède en chauffage ?

La fonction de préchauffage retarde la sortie d'air chaud pendant environ 5 minutes. De plus, si la température extérieure est très basse, le chauffage peut être moins efficace ; dans ce cas, utilisez un chauffage d'appoint.

Comment distinguer deux télécommandes pour deux climatiseurs proches ?

Utilisez le réglage B : sur l'unité intérieure, pointez la télécommande vers le capteur, maintenez CHECK enfoncée jusqu'à affichage '00', puis maintenez MODE sans relâcher CHECK jusqu'à affichage 'B'. Pour revenir à A, répétez l'opération (A est la valeur par défaut).

MODE D'EMPLOI SHORAI R32 TOSHIBA

DANGER	N'essayez pas d'instructor ou de réparer l'appareil vous-même, d'ouvrir ou de déposer le couvercle. Vous risqueriez d'être exposé à des tensions dangereuses. Confiez ces opérations à votre revendeur ou à un spécialiste. La mise hors tension n'évite pas le risque d'électrocution. L'apparèit doit être installé conformément à la réglementation nationale en vigueur pour le câblage. Vous doivent absorber au câblage fixe un dispositif qui déconnecte l'alimentation et dont les contacts sont séparés d'au moins 3 mm à tous les pôles.
AVERTISSEMENT	Évitez d'exposer directement votre corps à l'air froid pendant une période prolongée. N'insérez pas les doits ou tout autre object dans l'entrée/sortie d'air. En présence d'une anomalie (odeur de brûlé, etc.) arrêtez le climatiseur et débranchez l'alimentation ou mettez le disjoncteur hors tension. Cet apparèil n'est pas conqu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorières ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'apparèil et les garde sous surveillance. Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'apparèil. N'utilise auc un autre réfrigerant que celui spécifique pour tout rajout ou remplacement. Sinon, une haute pression anormale pourrait être généraee dans le circuit de réfigération, qui pourrait entraîner une panne ou une explosion du produit ou même des blessures corporelles.
ATTENTION	Ne nettoyez pas l'appareil à l'eau. Cela risquerait de provoquer une électrocution. N'utilise pas le climatiseur à d'autres fins que la conservation des aliments, l'élevage d'animaux, etc. Ne posez pas le pied ou tout autre object sur l'unité interieure/extérieure. Vous risqueriez de vous blesser ou d'endommager l'unité. Ne touche pas à l'aillette en aluminium pour éviter de vous blesser. Avant de nettoyer l'appareil, mettez hors tension l'interrupteur général ou le disjoncteur. Lorsque vous envisagez de ne pas utiliser l'appareil pendant une période prolongée, désactiver l'interrupteur principal ou le disjoncteur. Il est recommendé de confier l'entretien à un technicien spécialisé après que l'apparèil ait été utilisé pendant une période prolongée. Le fabricant ne peut être tenu responsable pour tout dommage causé par le non respect des instructions et descriptions de ce manuel.

1 Affichage de l'unite interieure

① TIMER (Blanc) ② OPERATION (Blanc)

• La luminosité de l'affichage peut être réglée, suivez la procédure de la section ⑪.

Préparation des filtres

1. Ouvrez la grille d'entrée d'air et retirez les filtres à air.
2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.
2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (-).

Réinitialisation de la télécommande

1. Retirez la pile.
2. Appuyez sur
3. Insérez la pile.

1	Appuyez sur FIX : Pour bloquer le volet de soufflage dans la direction souhaiée.
2	Appuyez sur SWING : Pourmettre le volet de soufflage en balayage automatique. Ré-appuyez pour l'accêter.
3	Pour le réglage latéral, effectuez celui-ci manuellement.

Remarque:

• Ne déplacez pas le volet de soufflage manuellement. Le volet de soufflage peut se positionner automatiquement par le biais d'un mode de fonctionnement.

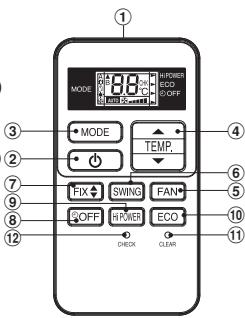

4 Télécommande

① Émetteur de signaux infrarouges (2) Touche de marche/arrêt (3) Touche de sélection de mode (MODE) ④ Touche de réglage de la température (TEMP) (5) Touche de vitesse de ventilation (FAN) ⑥ Touche de balancement du volet de soufflage (SWING) ⑦ Touche de réglage de la Claire-voie (FIX) (8) Touche d'arrêt de la minuterie (OFF) (9) Touche de boost de puissance (Hi-POWER) 10 Touche d'économie (ECO) (1) Touche d'effacement (CLEAR) 12 Touche de vérification (CHECK)

Fonctionnement automatique

Ce mode sélectionne automatiquement le refroidissement, le chauffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

1. Appuyez sur

Sélectionnez A.

Réglez la température souhaitée.

Sélectionnez AUTO, LOW-, LOW+

MED-, MED+ ou HIGH

Refroidissement / chauffage / ventilation seule

1. Appuyez sur Ventilation seule

: Sélectionnez Froid, Chaud, ou

Réglez la température souhaitée. Min. 7°C, Chauffage: Max. 30°C, Ventilation seule: énergie nature

Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d'indication de température

1. Appuyez sur

Sélectionnez AUTO, LOW-, LOW+ ou HIGH

MEDMED

+ou HIGH

Deshumidification

Pour la déshumidification, un dispositif de refroidissement modéré est contrôle automatique.

1. Appuyez sur

Sélectionnez Dry

1. Appuyez sur

Réglez la température souhaitée.

Mode hi-power

Pour contrôler automatiquement la température de la pièce et le flux d'air pour un refroidissement et un chauffage plus rapides (sauf pour les modes DRY et FAN ONLY).

Appuyez sur

Démarrer et arrêter l'opération.

Pour contrôler automatiquement les économies d'énergie d'une pièce (sauf pour les modes DRY et FAN ONLY)

Appuyez sur Eco : Démarrez et arrêtez l’opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement d'1 degré/heure pendant 2 heures (2 degrés d'augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 Fonctionnement de la minuterie

Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la miniterie
1	Appuyez sur ①OFF pour entraîr dans le réglage de mise à l'arrêt de la miniterie
2	Appuyez sur ②TRIE pour sélectionner le temps d'arrêt de la miniterie (0,5-12 heures)
3	Appuyez sur ③OFF pour activer la mise à l'arrêt de la miniterie.
4	Appuyez une nouvelle fois sur ④OFF pour annuler la mise à l'arrêt de la miniterie.

Pour diminuer la luminosité de la lampe d'affichage ou la désactiver.

1. Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau de luminosité (d0, d1, d2 ou d3) s'affiche sur l'afficheur LCD de la télécommande, puis relâchez la touche.
2. Appuyez sur Monter en 4 niveaux. Diminuer pour régler la luminosité

Afficheur LCD de la télékommande	Affichage de l'opération	Luminosité
d3	La lampe s'éclaire à pleine luminosité.	100%
d2	La lampe s'éclaire à une luminosité de 50%.	50%
d1	La lampe s'éclaire à une luminosité de 50% et la lampe de fonctionnement est désactivée.	50%
d0	Toutes les lampes sont désactivées.	Toutes désactivées

• Dans les exemples d'ét d'u, la lampe s'éclaire pendant 5 secondes avant de s'éteindre.

12 Fonctionnement temporaire

Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

L'appui de la touche RESET permet de démarrer et d'arrêter l'appareil sans utiliser la télécommande. - Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédéfinie est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Cette fonction redémarrera automatiquement le climatiseur après une panne secteur (à condition que l'appareil soit sous tension).

Réglage

1. Maintenez la touche RESET de l'unité interieure enfoncée pendant trois secondes pour annuler le mode. (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l'unité interieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l'indicateur OPERATION ne clignote pas)
3. Si le minuteur de marche (ON) ou d'arrêt (OFF) est sélectionné, la OPERATION DE REDEMARRAGE AUTOMATIQUE n'est pas activée.

14 Operation de nettoyage automatique (MODES FROID et deshumidification seulement)

Ce mode évite les mauvaises odeurs dégagées par l'humidité présente dans l'unité intérieure.

1. Si vous appuyez une fois sur la touche en mode "Froid" ou "Déshumidification", le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s'arrête automatiquement. Cela réduit l'humidité accumulée dans l'unité intérieure.
2. Pour arrêter immédiatement l'unité, appuyez 2 fois de plus sur dans les 30 secondes.

Commencez par permettre le disjoncteur hors tension.

Unité interieure et télécommande

• Nettoyez l'unité intérieure et la télécommande avec un chiffon humide quand cela s'avère nécessaire.
• N'utilise pas de benzène, de térébentine, de poudre de polissage ou un chiffon chimique.

Filtres à air

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'admission d'air.
2. Retirez les filtres à air.
3. Aspirez-les ou lavez-les puis laissez-les sécher.
4. Réinstallez les filtres à air et fermez la grille d'admission d'air.

16) Fonctions et performances

1. Fonction de protection de trois minutes: Cette fonction empêche l'appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l'appareil.
2. Fonction de préchauffage: Préchauffe l'appareil pendant 5 minutes avant de souffler de l'air chaud.
3. Commande d'air chaud: Quand la température ambiant atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l'unité extérieure est arrêtée.
4. Déglacage automatique: Les ventilateurs s'arrêtent pendant le dégivrage.
5. Capacité de chauffage: La chaleur est absorbée de l'extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d'utiliser un autre appareil de chauffage associé au climatiseur.
6. Conseils pour éviter les accumulations de neige: Choisissez pour l'unité extérieure un emplacement qui n'est pas exposé aux flocons de neige, et à l'accumulation de feuilles ou autres débris saisonniers.
7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l'appareil. Ceci est normal car ces craquements peuvent être provoqués par l'expansion/la contraction du plastique.

Remarque: Les points 2 à 6 s'appliquent aux modèles réversibles.

Conditions de fonctionnement du climatiseur

Temp. Mode de fonctionnement	Température extérieure	Température Intérieure
Chauffage	-15°C ~ 24°C	Moins de 28°C
Refroidissement	-15°C ~ 46°C	21°C ~ 32°C
Déshumidification	-15°C ~ 46°C	17°C ~ 32°C

17 Depannage (elements a verifier)

L'appareil ne fonctionne pas.	Le refroidissement ou le chauffage est anormalement lent.
• L'interrupteur d'alimentation principal est hors tension. • Le disjoncteur est activé pour couper l'alimentation. • L'alimentation électrique est coupée. • La minuterie ON est réglée.	• Les filtres sont encrassés. • La température n'a pas été régée correctement. • Les fenêtres ou les portes sont ouvertes. • L'entrée ou la sortie d'air de l'unité extérieur est obstruée. • La vitesse du ventilateur est trop lente. • Le mode de fonctionnement FAN ou DRY est activé.

Pour désigner l'utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatiseurs sont installés à proximité.

Réglage b de la télécommande.

1. Appuyez sur la touche RESET de l'unité intérieure pour mettre le climatiseur en marche.
2. Pointez la télécommande en direction de l'unité intérieure.
3. Maintenez la touche CHECK de la télécommande enfoncée avec la pointe d'un stylo. "00" apparait sur l'affichage. (Image ①)
4. Appuyez sur la touche MODE sans relâcher la touche CHECK. "B" apparait sur l'afficheur. "00" disparaît et le climatiseur s'arrête. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage par défaut d'usine de la télécommande est A.

TIMER (Blanche) OPERATION (Blanche)
