NÁVOD K OBSLUZE 930SB MITSUBISHI

Uživatelská pøíruèka

Uživatelská pøíruèka

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM • NEOTVÍRAT UPOZORNĚNÍ: Z DŮVODU SNÍŽENÍ RIZIK ÚRAZU ELEKTRICKÝM PROUDEM NEODNÍMEJTE KRYT (NEBO ZADNÍ ČÁST). UVNITŘ SE NENACHÁZEJÍ DÍLY, DO KTERÝCH UŽIVATEL MŮŽE ZASAHOVAT. SERVIS SVĚŘTE KVALIFIKOVANÉ OSOBĚ.

Tento symbol upozorňuje uživatele na neizolované napětí v rámci jednotky, jehož intenzita může být dostatečně vysoká, aby způsobila úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

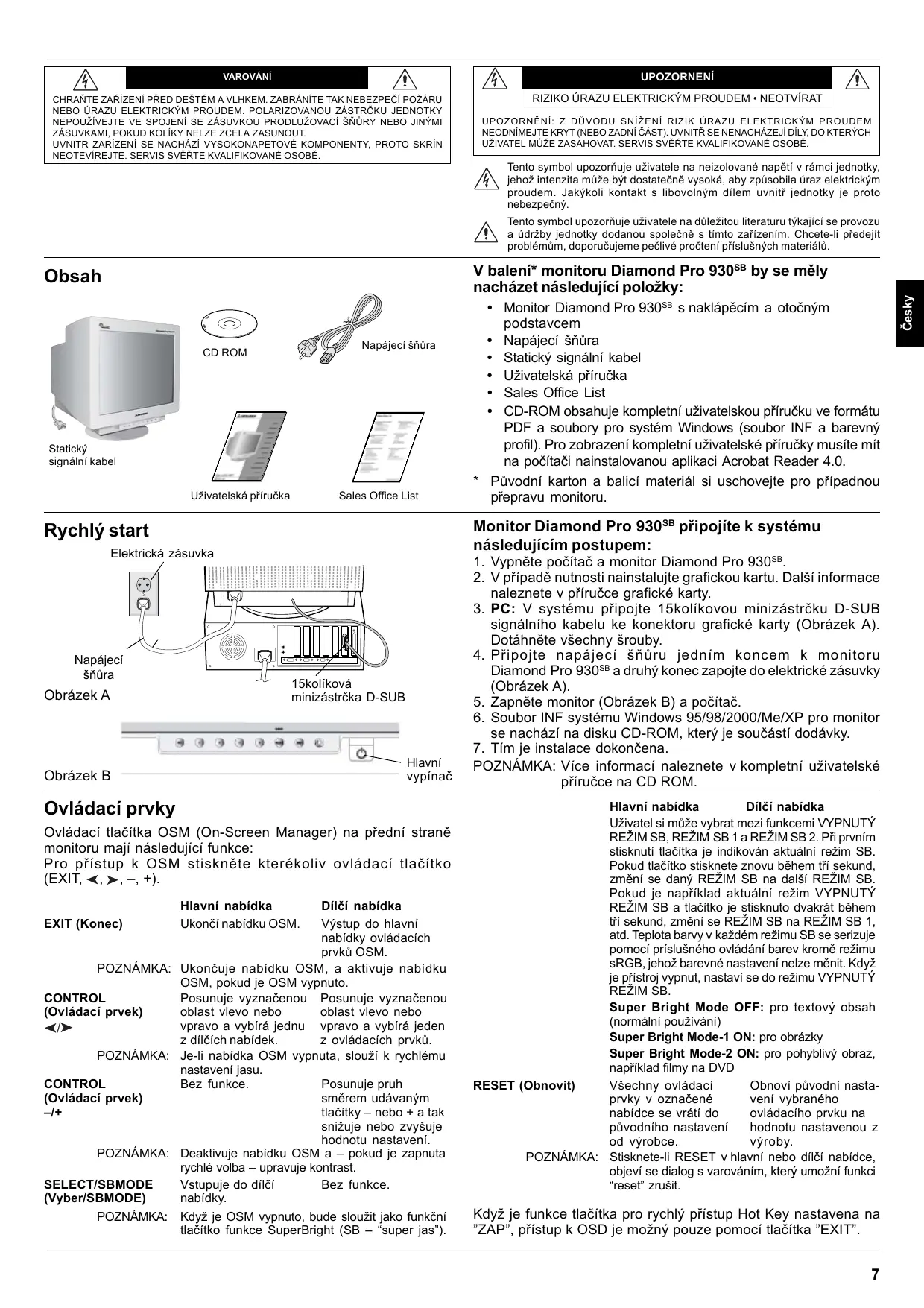

V balení* monitoru Diamond Pro 930SB by se měly nacházet následující položky:

CD ROM Statický signální kabel Uživatelská příručka

Monitor Diamond Pro 930SB připojíte k systému následujícím postupem:

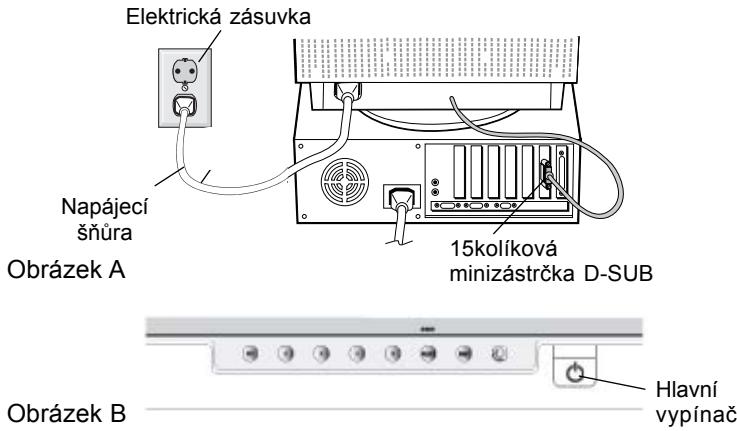

Rychlý start Elektrická zásuvka

minizástrčka D-SUB Hlavní vypínač

Obrázek B Ovládací prvky Ovládací tlačítka OSM (On-Screen Manager) na přední straně monitoru mají následující funkce: Pro přístup k OSM stiskněte kterékoliv ovládací tlačítko (EXIT, , , –, +).

Y Y Dílčí nabídka Výstup do hlavní nabídky ovládacích prvků OSM. POZNÁMKA: Ukončuje nabídku OSM, a aktivuje nabídku OSM, pokud je OSM vypnuto. CONTROL Posunuje vyznačenou Posunuje vyznačenou (Ovládací prvek) oblast vlevo nebo oblast vlevo nebo vpravo a vybírá jednu vpravo a vybírá jeden / z dílčích nabídek. z ovládacích prvků. POZNÁMKA: Je-li nabídka OSM vypnuta, slouží k rychlému nastavení jasu. CONTROL Bez funkce. Posunuje pruh (Ovládací prvek) směrem udávaným –/+ tlačítky – nebo + a tak snižuje nebo zvyšuje hodnotu nastavení. POZNÁMKA: Deaktivuje nabídku OSM a – pokud je zapnuta rychlé volba – upravuje kontrast. SELECT/SBMODE Vstupuje do dílčí Bez funkce. (Vyber/SBMODE) nabídky. POZNÁMKA: Když je OSM vypnuto, bude sloužit jako funkční tlačítko funkce SuperBright (SB – “super jas”).

• Monitor Diamond Pro 930SB s naklápěcím a otočným podstavcem • Napájecí šňůra • Statický signální kabel • Uživatelská příručka • Sales Office List • CD-ROM obsahuje kompletní uživatelskou příručku ve formátu PDF a soubory pro systém Windows (soubor INF a barevný profil). Pro zobrazení kompletní uživatelské příručky musíte mít na počítači nainstalovanou aplikaci Acrobat Reader 4.0. * Původní karton a balicí materiál si uschovejte pro případnou přepravu monitoru.

Hlavní nabídka Ukončí nabídku OSM.

1. Vypněte počítač a monitor Diamond Pro 930SB. 2. V případě nutnosti nainstalujte grafickou kartu. Další informace naleznete v příručce grafické karty. 3. PC: V systému připojte 15kolíkovou minizástrčku D-SUB signálního kabelu ke konektoru grafické karty (Obrázek A). Dotáhněte všechny šrouby. 4. Připojte napájecí šňůru jedním koncem k monitoru Diamond Pro 930SB a druhý konec zapojte do elektrické zásuvky (Obrázek A). 5. Zapněte monitor (Obrázek B) a počítač. 6. Soubor INF systému Windows 95/98/2000/Me/XP pro monitor se nachází na disku CD-ROM, který je součástí dodávky. 7. Tím je instalace dokončena. POZNÁMKA: Více informací naleznete v kompletní uživatelské příručce na CD ROM. Hlavní nabídka Dílčí nabídka Uživatel si může vybrat mezi funkcemi VYPNUTÝ REŽIM SB, REŽIM SB 1 a REŽIM SB 2. Při prvním stisknutí tlačítka je indikován aktuální režim SB. Pokud tlačítko stisknete znovu během tří sekund, změní se daný REŽIM SB na další REŽIM SB. Pokud je například aktuální režim VYPNUTÝ REŽIM SB a tlačítko je stisknuto dvakrát během tří sekund, změní se REŽIM SB na REŽIM SB 1, atd. Teplota barvy v každém režimu SB se serizuje pomocí príslušného ovládání barev kromě režimu sRGB, jehož barevné nastavení nelze měnit. Když je přístroj vypnut, nastaví se do režimu VYPNUTÝ REŽIM SB. Super Bright Mode OFF: pro textový obsah (normální používání) Super Bright Mode-1 ON: pro obrázky Super Bright Mode-2 ON: pro pohyblivý obraz, například filmy na DVD RESET (Obnovit) Všechny ovládací Obnoví původní nastaprvky v označené vení vybraného nabídce se vrátí do ovládacího prvku na původního nastavení hodnotu nastavenou z od výrobce. výroby. POZNÁMKA: Stisknete-li RESET v hlavní nebo dílčí nabídce, objeví se dialog s varováním, který umožní funkci “reset” zrušit.

Když je funkce tlačítka pro rychlý přístup Hot Key nastavena na ”ZAP”, přístup k OSD je možný pouze pomocí tlačítka ”EXIT”.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající se provozu a údržby jednotky dodanou společně s tímto zařízením. Chcete-li předejít problémům, doporučujeme pečlivé pročtení příslušných materiálů.

Y Prvky pro ovládání jasu a kontrastu Brightness (Jas): Nastavuje celkový jas obrazu a pozadí obrazovky. Contrast (Kontrast): Nastavuje jas obrazu vzhledem k pozadí. Degauss (Demagnetizace): Zabraňuje tvoření náhodných magnetických polí, která ruší správné snímání elektronových paprsků a má špatný vliv na čistotu barev, ostrost a konvergenci. Při aktivaci této funkce začne obraz skákat a vlnit se, protože obrazovka se demagnetizuje. Upozornění: Funkci demagnetizace používejte s minimálním časovým odstupem 20 minut. Česky

Prvky pro ovládání velikosti a polohy Left/Right (Vlevo a vpravo): Posune obraz horizontálně (vlevo nebo vpravo). Down/Up (Nahoru a dolů): Posune obraz vertikálně (nahoru nebo dolů). Narrow/Wide (Zúžit nebo rozšířit): Horizontální zmenšení nebo zvětšení velikosti obrazu. Short/Tall (Zkrátit a prodloužit): Zmenšení nebo zvětšení vertikálního rozměru obrazu.

Color Control System (Systém nastavení barev)

Přednastavené barvy slouží k výběru požadovaného nastavení barev. Lišta je nahrazena vybraným nastavením barev. Při výrobě je každému barevnému nastavení přiřazena hodnota v jednotkách Kelvin. Při úpravě nastavení se místo označení Kelvin objeví Custom (Vlastní), kromě režimu sRGB. Red, Green, Blue (Červená, zelená, modrá): Color Control System snižuje nebo zvyšuje intenzitu červené, zelené a modré na monitoru, a to podle toho, která je vybrána. Na obrazovce se objeví změna barvy a na lištách je vidět směr (zmenšení nebo zvětšení intenzity barev). Režim sRGB: Režim sRGB poskytuje obraz s vhodným nastavením barev. Červenou, zelenou a modrou barvu, jas a kontrast nelze měnit samostatně. Color Temperature Adjustment (Nastavení barevné teploty): Nastavuje barevnou teplotu obrazu.

Prvky pro ovládání geometrie Nabídka Geometry Controls (Prvky pro ovládání geometrie) Ovladače Geometrie umožňují nastavení zakřivení nebo zkosení bočních stran zobrazení. Sides In/Out (pincushion) (Strany dovnitř a ven /poduškovité zkreslení/): Zmenšuje nebo zvětšuje zaoblení zobrazení směrem dovnitř nebo ven. Sides Left/Right (pincushion balance) (Strany vlevo a vpravo /vyrovnání zakřivení/): Zmenšuje nebo zvětšuje postranní zaoblení doleva nebo doprava. Sides Tilt (parallelogram) (Naklonění stran /zkosení/): Zmenšuje nebo zvětšuje sklon stran doleva nebo doprava. Sides Align (trapezoidal) (Vyrovnání stran /lichoběžníkové zkreslení/): Vyrovnává spodní část obrazovky podle její horní části. Rotate (raster rotation) (Natočit /natočení rastru/): Natočí celou obrazovku ve směru nebo proti směru hodinových ručiček. Korekce rohú: Umožňuje vám upravit geometrii rohů vašeho displeje – nahoře nebo dole.

Tools 1 (Nástroje č. 1)

Moiré Canceler (Zrušení moaré): Moaré je vlnitý vzorek, který se někdy objevuje na obrazovce. Vzorek se opakuje a překrývá jako zvlněné obrazy. V některých aplikacích je vlnitý vzorek zřetelnější. Pro snížení moaré nastavte úroveň pomocí ovládacích prvků –/+. Linearita: Tato volba vám umožňuje upravit mezery mezi řádky plochy na obrazovce. Účelem tohoto ovládání je zajistit, že jednopalcový kroužek je opravdu jednopalcový, ať je umístěn kdekoli na obrazovce. Nejlepší způsob, jak určit vertikální linearitu, je: • Nakreslete horizontální čáry, které budou stejně daleko od sebe, s pomocí nějaké aplikace kreslení, která má pravítko. • Použijte ovládání Vertikální vyrovnání pro úpravu čar v horní a spodní části obrazovky. • Použijte ovládání LINEARITA (VER.) pro úpravu mezer mezi čarami u středu a v horní části obrazovky.

Konvergence: Promení všechny tři barvy (Č, Z, M), aby vytvořily jednu barvu (bílou). Účelem této regulace je zajistit, že bílá čára nakreslená na obrazovce je co nejostřejší a nejjasnější. • Použijte ovládání KONVERGENCE (HOR.) pro úpravu nasměrování čar ve směru nahoru / dolů. • Použijte ovládání KONVERGENCE (VER.) pro úpravu nasměrování čar ve směru doleva / doprava. GlobalSync Control (Ovladač GlobalSync): Eliminuje vady obrazu, které mohou být způsobeny magnetickým polem Země. Nacházíte-li se v dílčích nabídkách (GLOBALSYNC, TOP LEFT, TOP RIGHT, BOTTOM LEFT nebo BOTTOM RIGHT), použijte ovládací prvky –/+ pro jemné doladění korekcí GlobalSync. OZNÁMKA: Společnost Mitsubishi doporučuje, aby se seřízení GlobalSync provedlo se spuštěnou běžnou aplikací, jako je tabulkový nebo textový procesor.

Tools 2 (Nástroje č. 2)

Language (Jazyk): Nabídka OSM je k dispozici v 6 jazycích. OSM Position (Poloha OSM): Na obrazovce lze zvolit požadovanou pozici nabídky ovládacích prvků OSM. Výběr polohy OSM umožňuje nastavit umístění ovládací nabídky OSM na střed, vlevo nahoru, vpravo nahoru, vlevo dolů nebo vpravo dolů. OSM Turn Off (Vypnutí OSM): Nabídka ovládacích prvků OSM zůstane zobrazena, dokud se používá. V dílčí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM od posledního stisknutí tlačítka. Přednastavené volby jsou od 5 do 120 sekund. OSM Lock Out (Uzamčení OSM): Tento ovládací prvek znemožňuje přístup ke všem funkcím OSM, kromě jasu a kontrastu. Při pokusu o aktivaci ovládání OSM v režimu uzamčení se na obrazovce objeví sdělení, že funkce OSM jsou uzamčeny. K uzamčení funkcí OSM, stiskněte a podržte současně tlačítka SELECT a +. Ke zrušení uzamčení funkcí OSM, stiskněte a podržte současně tlačítka SELECT a +. Režim systému IPM Off (IPM vypnuto): Enable (Aktivovat): Systém IPM je aktivní a používají se všechny úrovně úspory energie. Disable (Deaktivovat): Režim Off (Vypnuto) se u IPM nepoužívá. POZNÁMKA: U standardních systémů a grafických karet nastavení ENABLE od výrobce neměňte. POZNÁMKA: Pokud používáte hlášení “No signal”, nenechávejte monitor zapnutý. Zobrazené hlášení “No Signal” by mohlo způsobit vypálení obrazu na obrazovku. Ovládání EdgeLock: Používání vašeho monitoru při nestandardním načasování může způsobovat, že obrázky budou vypadat tmavší než normálně nebo bude docházet k distorzi barev. Použití EdgeLock upraví obrázky do jejich normálního stavu. Horká tlacítka: Tato volba vám umožňuje používat tlačítka / pro regulaci jasu a tlačítka –/+ pro regulaci kontrastu. Když je funkce tlačítka pro rychlý přístup Hot Key nastavena na ”ZAP”, přístup k OSD je možný pouze pomocí tlačítka ”EXIT”. Factory Preset (Nastavení od výrobce): Volba Factory Preset umožňuje vrátit většinu nastavení ovládacích prvků OSM na hodnoty nastavené od výrobce. Objeví se dotaz s upozorněním, zda se chcete vrátit k původnímu nastavení všech funkcí (ALL). Jednotlivá nastavení lze vrátit na hodnoty nastavené od výrobce označením příslušného ovládacího prvku a stisknutím tlačítka RESET.

Y Ovládací prvky – pokračování

Y Information (Informace) Display Mode (Režim zobrazení): Ukáže aktuální nastavení režimu a frekvence monitoru. Monitor Info (Informace o monitoru): Zobrazí model monitoru a jeho sériové číslo. Refresh Notifier (Upozornění na obnovovací frekvenci): Je-li obnovovací frekvence monitoru příliš nízká, objeví se na obrazovce zpráva. Další informace najdete v příručce ke grafické kartě nebo v příručce systému. Výrobek ENERGYSTAR Jako partner ENERGYSTAR, určila společnost NEC-Mitsubishi Electronics Display of America, Inc., že tento produkt splňuje požadavky směrnic ENERGYSTAR pro efektivní využití energie. Znak ENERGYSTAR nepředstavuje schválení EPA pro jakýkoli výrobek nebo služby.

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součástky, které by mohl uživatel ovládat. Při otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům. • Používejte monitor v čistém a suchém prostředí. • Dbejte na to, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody. • Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení. • Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození izolace může způsobit úraz elektrickým proudem nebo požár. • Neumísťujte výrobek na šikmé ani nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit. • K přerušení přívodu elektrické energie je nutno odpojit kabel ze zásuvky elektrického napětí. • Když budete zařízení Diamond Pro 930SB provozovat v zemích EU – kromě VB – se zdrojem stř. el. napětí 100 - 240 V, používejte el. napájecí kabel, který je součástí dodávky. Ve všech ostatních případech používejte el. napájecí kabel, který odpovídá napětí zásuvky střídavého proudu, je schválený podle bezpečnostních norem Vaší země a splňuje ustanovení těchto norem. • Ve Velké Británii se smí používat k tomuto monitoru jen šňůra schválená BS se zalitou zástrčkou a s černou pojistkou (5 A). Není-li napájecí šňůra přibalena, spojte se prosím s dodavatelem. • Při provozu monitoru Diamond Pro 930 SB v síti s napětím 220 - 240 V v Austrálii používejte síťovou šňůru dodávanou s monitorem. • Ve všech ostatních případech používejte napájecí šňůru, která se shoduje se střídavým napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země. Čištění monitoru Na skleněném (CRT) povrchu tohoto monitoru se nachází speciální vrstva, která eliminuje odrazy a statickou elektřinu. Kvůli jemné vrstvě na skleněném povrchu používejte neabrazivní hadřík, který nepouští vlákna (bavlněný nebo obdobný) a používejte neutrální, neabrazivní čisticí prostředky bez obsahu alkoholu, které odpuzují prach. Vyžaduje-li si obrazovka důkladnější vyčištění, naneste jemný neutrální čistící prostředek a vodu přímo na jemný hadřík a po vyždímání jej použijte na vyčištění skleněného povrchu. Pravidelně monitor čistěte. UPOZORNĚNÍ: Následující chemikálie poškozují při čištění skleněného povrchu CRT: Benzen, ředidlo, kyselé/zásadité čistící prostředky, čistící prostředky s brusným práškem nebo alkoholem, čistící prostředky s antistatickou příměsí a čistící prostředky pro leštění. V níže popsaných případech je nutno okamžitě odpojit monitor ze sítě a přivolat odborného technika: • Dojde-li k poškození napájecí šňůry. • Dostane-li se do monitoru kapalina nebo cizí předměty. • Byl-li monitor vystaven dešti nebo vodě. • Pokud monitor upadne nebo se poškodí jeho obal. • Pokud monitor řádně nefunguje, přestože jste dodrželi všechny pokyny.

• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumísťujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty. • Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup. • Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍSŤOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ: • Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Pohled na střed obrazovky by měl směřovat mírně dolů. • Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 60 cm. Optimální vzdálenost je 50 cm. • Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 6 m. Často mrkejte. • Umístěte monitor v úhlu asi 90° k oknu a jiným světelným zdrojům tak, aby se neodrážely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla. • Jestliže kvůli světelným odrazům vidíte na obrazovku s obtížemi, používejte antireflexní filtr. • Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost. • Používejte stojan na dokumenty, který umístíte v blízkosti obrazovky. • Obrazovku nebo referenční materiál, se kterým pracujete, umístěte před sebe, abyste při psaní co nejméně otáčeli hlavou. • Choďte pravidelně na prohlídky k očnímu lékaři. Ergonomika Pro maximální ergonomickou pohodu doporučujeme: • Nastavujte jas tak dlouho, dokud nezmizí rastr na pozadí. • Nenastavujte ovladače kontrastu na maximum. • Při standardních signálech využívejte výrobcem nastavenou velikost a polohu. • Použijte předem nastavené barvy a ovládací prvky stran obrazu (Left/Right). • Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 75 - 160 Hz. • Nepoužívejte primárně modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu. • Neumísťujte monitor do blízkosti vysokokapacitních transformátorů, elektromotorů a podobných zařízení, jako jsou externí reproduktory nebo ventilátory, které vytváří silné magnetické pole. • Umístěte monitor pokud možno obrazovkou k východu. Minimalizujete tak působení zemského magnetického pole. • Otáčením zapnutého monitoru může dojít k rozladění barev. Potom je třeba monitor alespoň na 20 minut vypnout a teprve po opětném zapnutí barvy znovu vyladit. Prohlášení výrobce Tímto potvrzujeme, že barevný monitor Diamond Pro 930SB je v souladu se směrnicí 73/23/EEC: – EN 60950 směrnice 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 a je opatřen označením

NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN

Bezpečnostní opatření a údržba:
